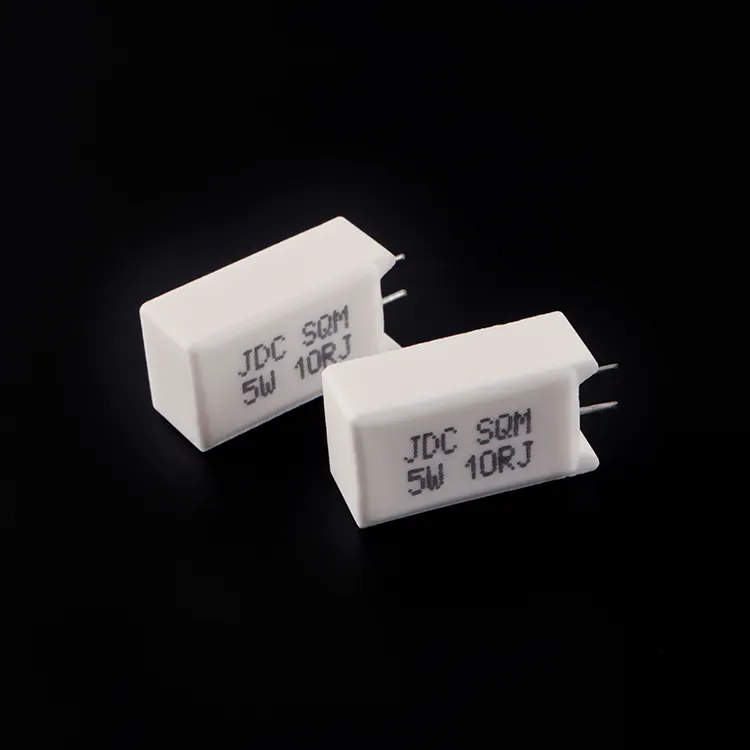

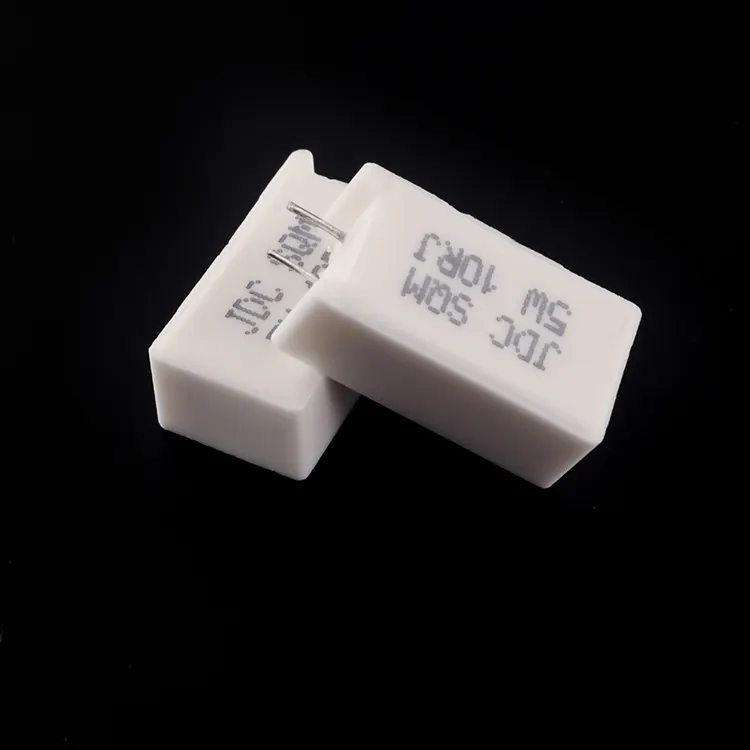

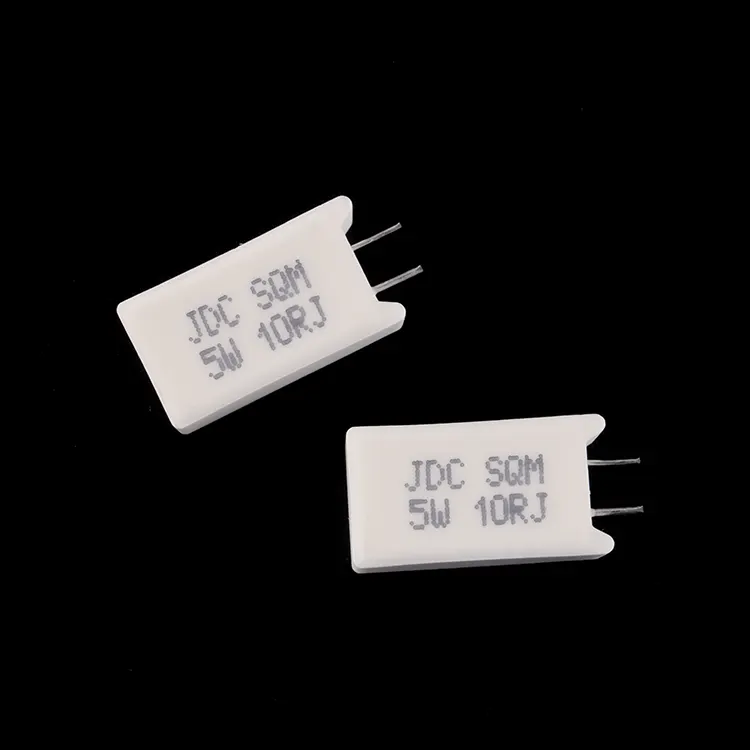

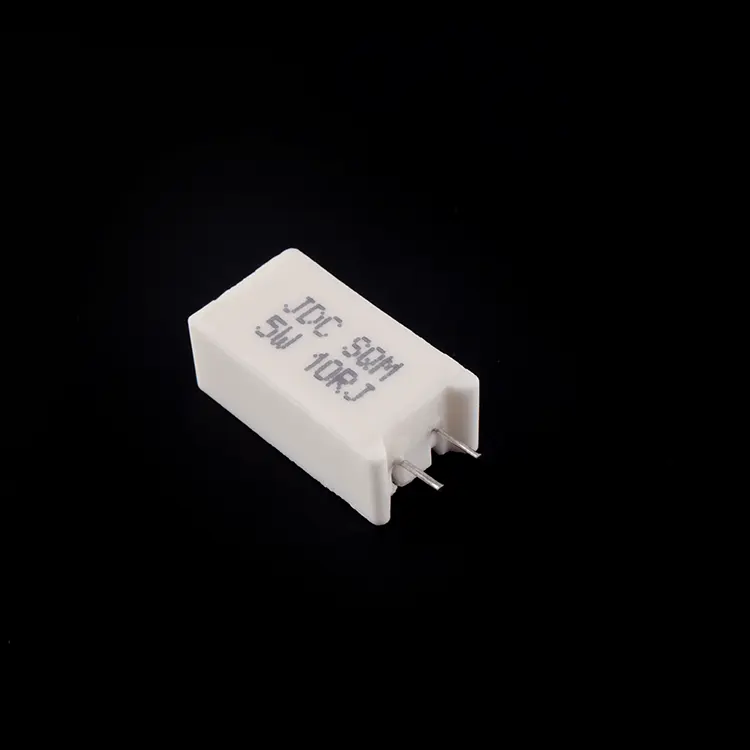

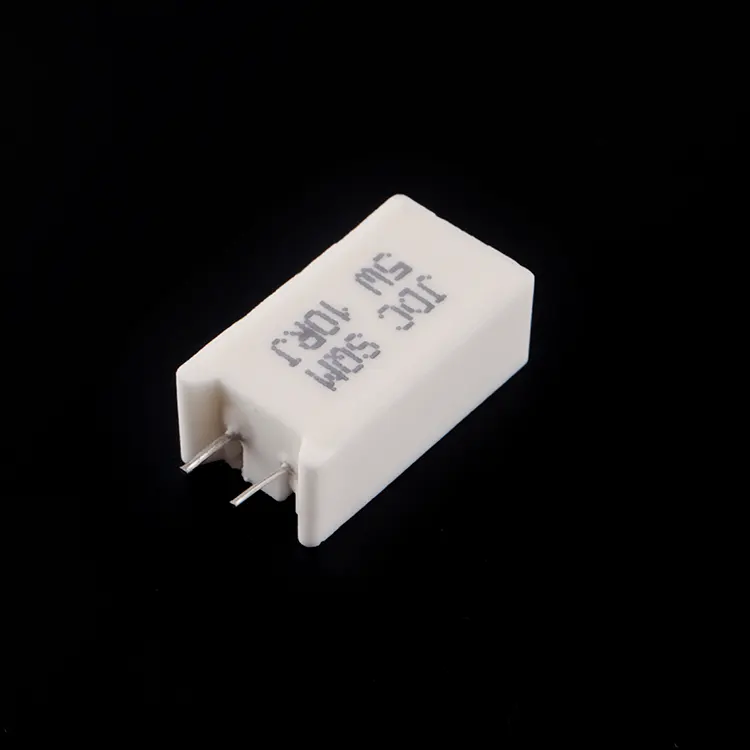

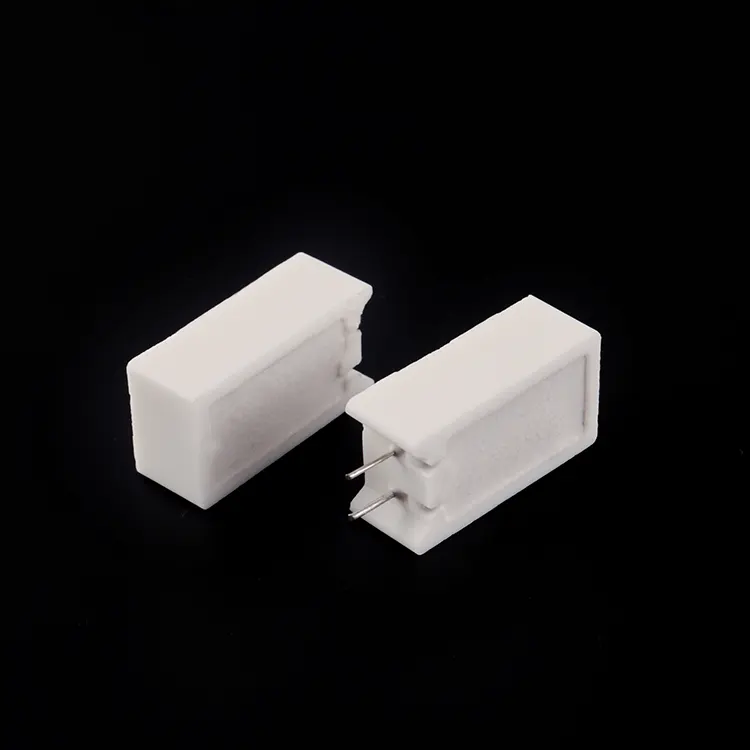

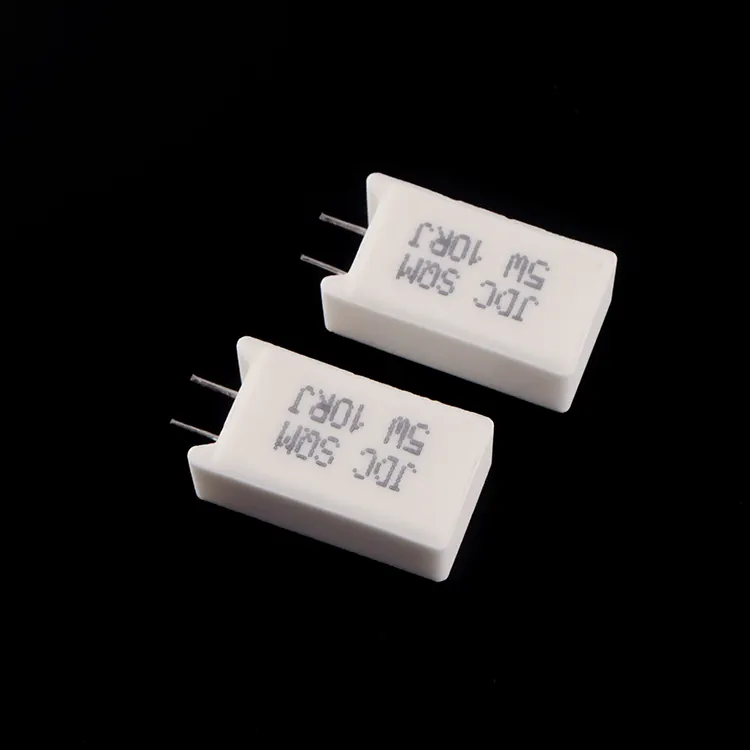

ตัวต้านทานแบบลวดพันเซรามิกแนวตั้ง

RST Electric ขอนำเสนอตัวต้านทานแบบลวดพันเซรามิกแนวตั้ง ซึ่งเป็นตัวต้านทานกำลังที่ประหยัดพื้นที่ ซึ่งออกแบบมาสำหรับโครงร่าง PCB ความหนาแน่นสูงและการติดตั้งแชสซี ตัวต้านทานเซรามิกแนวตั้งนี้โดดเด่นด้วยตัวเรือนเซรามิกทรงสี่เหลี่ยมพร้อมสายวัดแนวรัศมี ตั้งตรง ลดรอยเท้าของบอร์ด ขณะเดียวกันก็กระจายความร้อนได้ดีเยี่ยมและมีเสถียรภาพทางกล ด้วยพิกัดกำลังตั้งแต่ 1W ถึง 20W และค่าความต้านทานตั้งแต่ 0.1Ω ถึง 100kΩ (รูปแบบฟิล์มพันลวด/โลหะ) จึงเหมาะกับการใช้งานต่างๆ เช่น แหล่งจ่ายไฟแบบโหมดสวิตช์ มอเตอร์ขับเคลื่อน เครื่องใช้ไฟฟ้าภายในบ้าน และการควบคุมทางอุตสาหกรรม มีจำหน่ายในการกำหนดค่าแนวตั้งมาตรฐาน (SQM) และลำตัวกว้างพิเศษ (WS/WB) ตัวต้านทานกำลังตะกั่วแบบเรเดียลนี้ตรงตามมาตรฐานคุณภาพที่เข้มงวด รวมถึงความสามารถในการบัดกรี ความทนทานต่อไดอิเล็กทริก การหมุนเวียนของอุณหภูมิ และการทดสอบความทนทาน

ส่งคำถาม

รายละเอียดสินค้า

ข้อได้เปรียบด้านการออกแบบ

ตัวต้านทานแบบลวดพันเซรามิกแนวตั้งจาก RST Electric จัดการกับความท้าทายทั่วไปในการออกแบบอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่: การกระจายพลังงานสูงภายในพื้นที่บอร์ดที่จำกัด ต่างจากตัวต้านทานแบบแกนนำแนวแกนแนวนอนที่ใช้พื้นที่บอร์ดเชิงเส้นอย่างมาก ตัวต้านทานแบบเรเดียลนี้จะติดตั้งในแนวตั้ง โดยมีลีดออกจากปลายด้านหนึ่งของตัวเครื่องเซรามิกทรงสี่เหลี่ยม ทำให้สามารถตั้งตั้งตรงได้ การวางแนวนี้ช่วยลดรอยเท้า PCB ลง 50-70% เมื่อเทียบกับส่วนประกอบแกนนำที่เทียบเท่า ทำให้เหมาะอย่างยิ่งสำหรับอุปกรณ์จ่ายไฟที่หนาแน่น มอเตอร์ไดรฟ์ และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค

การก่อสร้าง การจัดการระบายความร้อน และการกำหนดค่า

การสร้างตัวต้านทานแบบห่อหุ้มด้วยเซรามิกนี้ให้ความสำคัญกับการจัดการระบายความร้อนและความทนทานทางกล องค์ประกอบตัวต้านทานซึ่งมีอยู่ในโครงสร้างแบบลวดพันเพื่อความสามารถพัลส์สูง (สูงถึง 0.1Ω) หรือฟิล์มโลหะสำหรับสัญญาณรบกวนต่ำและความต้านทานสูง (สูงถึง 100kΩ) ถูกห่อหุ้มไว้ในซิลิกาอนินทรีย์และบรรจุอยู่ในกล่องเซรามิกทนไฟ การวางแนวในแนวตั้งช่วยส่งเสริมการระบายความร้อนแบบพาความร้อนตามธรรมชาติ ในขณะที่ลีดแนวรัศมีให้การติดตั้งผ่านรูที่ปลอดภัยพร้อมความแข็งแรงของรอยประสานที่ยอดเยี่ยม ซีรีส์ SQM มีแพ็คเกจแนวตั้งมาตรฐาน รวมถึงการกำหนดค่าพิเศษสองแบบ: WS (ตัวเครื่องกว้างบาง) และ WB (ระยะห่างระหว่างสายตะกั่วที่ขยายลำตัวกว้าง) ให้ความยืดหยุ่นในการออกแบบสำหรับรูปแบบรูยึดที่แตกต่างกันและข้อกำหนดระยะห่างแรงดันไฟฟ้า

การตรวจสอบคุณภาพและความเชี่ยวชาญด้านการผลิต

แต่ละหน่วยผ่านการตรวจสอบที่ครอบคลุม การทดสอบความสามารถในการบัดกรีทำให้แน่ใจได้ว่าครอบคลุม >90% ที่อุณหภูมิ 260±5°C เป็นเวลา 2 วินาที ความทนทานต่อไดอิเล็กทริกได้รับการตรวจสอบที่ 500VAC เป็นเวลา 5 วินาทีโดยไม่มีการพังทลาย ค่าสัมประสิทธิ์อุณหภูมิจะคงอยู่ที่ ≤ ±250 ppm/°C (ดีกว่าค่าเทียบเท่าแนวนอนมาตรฐาน) การหมุนเวียนของอุณหภูมิตั้งแต่ -55°C ถึง +200°C ช่วยยืนยันความสมบูรณ์ของโครงสร้าง ในขณะที่การทดสอบความทนทานที่แรงดันไฟฟ้าที่กำหนดเป็นเวลา 1000 ชั่วโมงจะตรวจสอบความน่าเชื่อถือในระยะยาว การทดสอบโอเวอร์โหลดที่กำลังพิกัด 10× (ลวดพัน) หรือกำลังพิกัด 5× (ฟิล์มโลหะ) ยืนยันความสามารถของพัลส์ ในฐานะผู้ผลิตตัวต้านทานเซรามิกแนวตั้งที่เชื่อถือได้ในประเทศจีน RST Electric ผสมผสานความเชี่ยวชาญด้านตัวต้านทานกำลังไฟฟ้าที่มีมากกว่า 10 ปีเข้ากับการผลิตที่มีความแม่นยำ เพื่อส่งมอบส่วนประกอบที่ปรับพื้นที่บอร์ดให้เหมาะสมโดยไม่กระทบต่อประสิทธิภาพ

ข้อกำหนดทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ชุด	ตารางเมตร (เซรามิกแนวตั้ง)
กำลังไฟพิกัด	1วัตต์, 2วัตต์, 3วัตต์, 5วัตต์, 7วัตต์, 10วัตต์, 10WS, 10WB, 15WS, 15วัตต์, 20วัตต์
ช่วงความต้านทาน (แบบลวดพัน)	0.1Ω – 10kΩ (ขึ้นอยู่กับอัตรากำลัง)
ช่วงความต้านทาน (ฟิล์มโลหะ)	100Ω – 100kΩ (ขึ้นอยู่กับอัตรากำลัง)
ความอดทน	±1% (F), ±2% (G), ±5% (J), ±10% (K)
ค่าสัมประสิทธิ์อุณหภูมิ (TCR)	≤ ±250 ppm/°C (ปรับปรุงจากซีรี่ส์มาตรฐาน)
แรงดันใช้งานสูงสุด	150V – 1000V (ขึ้นอยู่กับระดับพลังงาน)
แรงดันไฟฟ้าเกินพิกัดสูงสุด	500V – 1500V (ขึ้นอยู่กับระดับพลังงาน)
แรงดันไฟฟ้าทนอิเล็กทริก	500VAC เป็นเวลา 5 วินาที
ความต้านทานของฉนวน	≥ 100MΩ @ 500V กระแสตรง
ช่วงอุณหภูมิในการทำงาน	-55°ซ ถึง +200°ซ
วัสดุที่อยู่อาศัย	เซรามิกทนไฟ
การห่อหุ้ม	สารตัวเติมซิลิกาอนินทรีย์
การสิ้นสุด	ตะกั่วรัศมีทองแดงกระป๋อง
ความแข็งแกร่งของตะกั่ว	การทดสอบแรงดึง 10N ไม่พบความเสียหายที่มองเห็นได้
การปฏิบัติตาม	เป็นไปตามมาตรฐาน RoHS และ CE

คุณสมบัติผลิตภัณฑ์ของตัวต้านทานแบบลวดพันเซรามิกแนวตั้ง

1. การวางแนวในแนวตั้งที่ประหยัดพื้นที่ - การออกแบบตะกั่วแบบเรเดียลช่วยให้สามารถติดตั้งได้ตรง ลดรอยเท้าของ PCB ลง 50-70% เมื่อเทียบกับทางเลือกอื่นที่ใช้แกนนำ

2. เทคโนโลยีองค์ประกอบคู่ - ตัวเลือกแบบลวดพันสำหรับความต้านทานต่ำ (0.1Ω) และความสามารถพัลส์สูง ตัวเลือกฟิล์มโลหะสำหรับสัญญาณรบกวนต่ำและความต้านทานสูง (100kΩ)

3.ค่าสัมประสิทธิ์อุณหภูมิที่ได้รับการปรับปรุง – ≤ ±250 ppm/°C ให้ความเสถียรที่ดีขึ้นตลอดช่วงอุณหภูมิการทำงาน เมื่อเปรียบเทียบกับตัวต้านทานเซรามิกมาตรฐาน

4. ตัวเรือนเซรามิกทนไฟ – ห่อหุ้มด้วยซิลิกาอนินทรีย์ภายในเคสเซรามิกเพื่อการระบายความร้อนที่ดีเยี่ยม ความเป็นฉนวนไฟฟ้า และการป้องกันทางกล

5. รูปแบบตัวถังหลายแบบ - แนวตั้งมาตรฐาน (SQM), ตัวถังกว้าง (WS) และการกำหนดค่าระยะห่างระหว่างตะกั่ว (WB) ลำตัวกว้างเพื่อความยืดหยุ่นในการออกแบบ

6.การทำงานที่อุณหภูมิสูง – การทำงานต่อเนื่องสูงถึง +200°C อุณหภูมิพื้นผิวพร้อมการลดพิกัดเชิงเส้นเพื่อการใช้งานที่ปลอดภัย

7. ความคลาดเคลื่อนที่แม่นยำ - มีตั้งแต่ ± 1% ถึง ± 10% เพื่อตอบสนองข้อกำหนดของวงจรที่แน่นหนาหรือการออกแบบที่คำนึงถึงต้นทุน

8.ความแข็งแรงของตะกั่วที่แข็งแกร่ง – การทดสอบแรงดึง 10N ช่วยให้มั่นใจได้ถึงการติดตั้งผ่านรูที่เชื่อถือได้และความต้านทานต่อการสั่นสะเทือน

9. ระยะห่างของตะกั่วมาตรฐาน - ระยะห่างที่สม่ำเสมอ (5 มม., 7.5 มม., 8 มม., 10 มม., 12.5 มม.) รองรับรูปแบบ PCB ทั่วไปและอุปกรณ์แทรกอัตโนมัติ

การใช้งานผลิตภัณฑ์

อุตสาหกรรม	การประยุกต์ใช้เฉพาะ	คำอธิบาย
พาวเวอร์ซัพพลาย	ตัวแปลงไฟ AC-DC	โหลดตัวต้านทาน วงจร Snubber และตัวไล่ลมในอะแดปเตอร์ไฟฟ้าขนาดกะทัดรัด
พาวเวอร์ซัพพลาย	ตัวแปลง DC-DC	เครือข่ายการตรวจจับกระแสและตัวแบ่งแรงดันไฟฟ้าในโมดูลที่ติดบนบอร์ด
มอเตอร์ไดรฟ์	การควบคุมเซอร์โวมอเตอร์	ตัวต้านทานการเบรกและตัวจำกัดกระแสในไดรฟ์ขนาดเล็ก
มอเตอร์ไดรฟ์	ไดรเวอร์สเต็ปเปอร์มอเตอร์	ตัวต้านทานการรับรู้กระแสและเครือข่ายหน่วง
เครื่องใช้ไฟฟ้าภายในบ้าน	ตัวควบคุมเครื่องปรับอากาศ	การควบคุมความเร็วพัดลมและการป้องกันไฟกระชากในส่วนประกอบ PCB ขนาดกะทัดรัด
	ตู้เย็นอินเวอร์เตอร์	ตัวต้านทานดิสชาร์จดีซีลิงค์ในไดรฟ์คอมเพรสเซอร์แบบปรับความเร็วได้
	ไดรฟ์เครื่องซักผ้า	ตัวต้านทานการเบรกของมอเตอร์ในแผงควบคุมที่มีพื้นที่จำกัด
การควบคุมทางอุตสาหกรรม	คอนโทรลเลอร์ลอจิกที่ตั้งโปรแกรมได้	ตัวต้านทานแบบดึงขึ้น/ดึงลงและการจำกัดกระแสอนุกรมในโมดูล I/O
การควบคุมทางอุตสาหกรรม	ระบบอัตโนมัติในอาคาร	ตัวต้านทานของบอร์ดควบคุม HVAC ในหน่วยเทอร์มินัล
เครื่องใช้ไฟฟ้า	บอร์ดจ่ายไฟโทรทัศน์	ตัวต้านทาน Snubber และ degaussing ในแหล่งจ่ายไฟของทีวีจอแบน
เครื่องใช้ไฟฟ้า	เครื่องขยายเสียง	ตัวต้านทานตัวส่งสัญญาณและเครือข่าย Zobel ในการออกแบบแอมพลิฟายเออร์ขนาดกะทัดรัด
อิเล็กทรอนิกส์ยานยนต์	โมดูลไฟ LED	ตัวต้านทานการรับรู้กระแสในส่วนประกอบ PCB ที่มีพื้นที่จำกัด
อิเล็กทรอนิกส์ยานยนต์	โมดูลควบคุมร่างกาย	ตัวต้านทานการปรับสภาพสัญญาณในกล่องรวมสัญญาณ
โทรคมนาคม	โมดูลพลังงานของสถานีฐาน	โหลดตัวต้านทานและเครือข่ายตัวแบ่งในหน่วยจ่ายไฟขนาดกะทัดรัด
โทรคมนาคม	เราเตอร์และสวิตช์พาวเวอร์ซัพพลาย	ตัวต้านทานปลายสายในอุปกรณ์เครือข่ายความหนาแน่นสูง

การวาดภาพและขนาด

Vertical Ceramic Wirewound Resistor

แพ็คเกจและการจัดส่ง

Vertical Ceramic Wirewound Resistor

RST Electric รับประกันการจัดส่งตัวต้านทานแบบลวดพันเซรามิกแนวตั้งทุกตัวอย่างปลอดภัย:

● บรรจุภัณฑ์จำนวนมาก: ตัวต้านทานจะถูกบรรจุในถุงพลาสติกป้องกันไฟฟ้าสถิตพร้อมโฟมกันกระแทก จากนั้นนำไปใส่ในกล่องกระดาษลูกฟูกเพื่อป้องกันการดัดงอของตะกั่วและความเสียหายจากเซรามิก

● การป้องกันตะกั่ว: สายไฟแบบเรเดียลจะถูกเก็บไว้ให้ตรงและป้องกันด้วยฝาปิดปลายโฟม

● เอกสารประกอบ: รายการบรรจุภัณฑ์และใบรับรองการตรวจสอบรวมอยู่ในการจัดส่งแต่ละครั้ง

● ตัวเลือกการขนส่ง: บริการจัดส่งด่วน (DHL/FedEx/UPS) สำหรับปริมาณน้อย การขนส่งทางอากาศสำหรับปริมาณปานกลาง การขนส่งทางทะเลสำหรับการสั่งซื้อจำนวนมาก

ทุกหน่วยผ่านการทดสอบทางไฟฟ้า 100% และการตรวจสอบด้วยภาพก่อนบรรจุภัณฑ์เพื่อให้แน่ใจว่าเป็นไปตามค่าความต้านทานที่ระบุและมาตรฐานความสวยงาม

เกี่ยวกับเรา

RST Electric เป็นผู้ผลิตที่ได้รับการรับรองตามกฎหมายในประเทศจีน โดยเชี่ยวชาญด้านการผลิตตัวต้านทานแบบลวดพันเซรามิกแนวตั้ง เรามุ่งเน้นที่การจัดการกับปัญหาหลักของพื้นที่ PCB ที่จำกัดในการออกแบบอิเล็กทรอนิกส์สมัยใหม่ และมุ่งมั่นที่จะมอบโซลูชันความต้านทานประสิทธิภาพสูงและประหยัดพื้นที่ให้กับลูกค้าทั่วโลก เราเป็นผู้ผลิตตัวต้านทานแนวตั้งแบบมืออาชีพในอุตสาหกรรม

ตลอดกระบวนการผลิตทั้งหมด เราประสบความสำเร็จในการควบคุมตนเองอย่างเต็มรูปแบบ ตั้งแต่การพันชิ้นส่วนลวดพัน การสะสมฟิล์มโลหะ ไปจนถึงการบรรจุหีบห่อและการตรวจสอบขั้นสุดท้าย ทั้งหมดนี้เสร็จสิ้นโดยทีมงานภายในของเรา โมเดลการจัดการตนเองแบบเต็มกระบวนการนี้รับประกันความเสถียรของคุณภาพผลิตภัณฑ์ และกำจัดคุณภาพที่ไม่สม่ำเสมอซึ่งเกิดจากการจ้างบุคคลภายนอกในแต่ละขั้นตอน เรายึดถือรูปแบบการจัดหาโดยตรงของโรงงาน โดยมีโครงสร้างต้นทุนที่โปร่งใสและไม่มีการเชื่อมโยงระหว่างกัน ช่วยให้ลูกค้าสามารถซื้อตัวต้านทานคุณภาพสูงในราคาที่น่าพอใจมากขึ้น ในขณะที่เพลิดเพลินกับการประกันคุณภาพที่เชื่อถือได้

ฐานการผลิตของเราได้รับการรับรองมาตรฐาน ISO 9001 และติดตั้งสายการผลิตเฉพาะสำหรับตัวต้านทานเซรามิกตะกั่วแนวรัศมี กระบวนการผลิตได้รับมาตรฐานและควบคุมอย่างเข้มงวด ตัวต้านทานบาดแผลลวดเซรามิกแนวตั้งแต่ละตัวผ่านการทดสอบทางไฟฟ้า 100% ครอบคลุมตัวบ่งชี้หลัก เช่น ค่าความต้านทาน ความเป็นฉนวน และประสิทธิภาพของฉนวน นอกจากนี้ เรายังดำเนินการทดสอบตัวอย่างตามมาตรฐาน IEC 60115 รวมถึงการทดสอบการหมุนเวียนของอุณหภูมิ ความทนทาน และความชื้น เพื่อให้มั่นใจว่าผลิตภัณฑ์ทำงานได้อย่างมีเสถียรภาพ ทีมวิศวกรของเรามีประสบการณ์สูงและมุ่งเน้นการใช้งานตัวต้านทานกำลังในสถานการณ์ที่มีพื้นที่จำกัด โดยให้การสนับสนุนด้านเทคนิคอย่างมืออาชีพแก่ลูกค้าของเรา

ด้วยคุณภาพผลิตภัณฑ์ที่มั่นคงและบริการระดับมืออาชีพ เราจึงกลายเป็นซัพพลายเออร์ที่เชื่อถือได้สำหรับผู้ผลิตอุปกรณ์ไฟฟ้าระดับโลก OEM เครื่องใช้ในบ้าน และองค์กรควบคุมอุตสาหกรรม ผลิตภัณฑ์ของเราถูกส่งออกไปยังกว่า 40 ประเทศ รวมถึงเยอรมนี สหรัฐอเมริกา ญี่ปุ่น เกาหลีใต้ บราซิล และอินเดีย ในด้านแอปพลิเคชัน "ความจุไฟฟ้าขนาดใหญ่ในพื้นที่ PCB ขนาดเล็ก" เรามีประสบการณ์ในอุตสาหกรรมมากมายและสามารถให้บริการปรับแต่งที่ครอบคลุมและสนับสนุนการจัดส่งที่เชื่อถือได้ เรามีการรับประกัน 12 เดือนและบริการหลังการขายอย่างมืออาชีพ และมุ่งมั่นที่จะสร้างมูลค่าระยะยาวให้กับลูกค้าทั่วโลก
