ตัวต้านทานแบบฟิล์มหนาคืออะไร และเหตุใดจึงเป็นรากฐานสำคัญของอุปกรณ์อิเล็กทรอนิกส์กำลังสมัยใหม่

ตัวต้านทานแบบฟิล์มหนาเป็นตัวต้านทานแบบคงที่ชนิดหนึ่งที่ผลิตขึ้นโดยการพิมพ์สกรีนสารต้านทาน (โดยทั่วไปคือเซอร์เม็ท—เซรามิก-โลหะคอมโพสิต) ลงบนพื้นผิวเซรามิกแล้วเผาที่อุณหภูมิสูง กระบวนการนี้สร้างองค์ประกอบต้านทานที่ทนทานและมีเสถียรภาพ ซึ่งสามารถตัดแต่งได้อย่างแม่นยำเพื่อให้ได้ค่าความคลาดเคลื่อนที่แคบ เทคโนโลยีฟิล์มหนาต่างจากตัวต้านทานแบบลวดพันตรงที่มีการเหนี่ยวนำต่ำ ความหนาแน่นของกำลังสูง และประสิทธิภาพความถี่สูงที่ยอดเยี่ยม ทำให้เป็นตัวเลือกที่ต้องการสำหรับการสลับแหล่งจ่ายไฟ วงจรลดขนาด เครื่องขยายกำลัง และการใช้งานควบคุมแรงดันไฟฟ้า

ที่อาร์เอสทีการไฟฟ้าเราเชี่ยวชาญในการผลิตตัวต้านทานกำลังแบบฟิล์มหนาที่มีความน่าเชื่อถือสูงในแพ็คเกจ TO220 และ TO247 ที่เป็นมาตรฐานอุตสาหกรรม ซีรีส์ PRT35, PRT50 และ PRT100 ของเรามีพิกัดกำลังตั้งแต่ 35W ถึง 100W (ติดตั้งฮีทซิงค์) พร้อมค่าความต้านทานตั้งแต่ 0.1Ω ถึง 1MΩ ด้วยความเชี่ยวชาญด้านวิศวกรรมฟิล์มหนากว่า 10 ปีและสิ่งอำนวยความสะดวกที่ได้รับการรับรองมาตรฐาน ISO 9001 เราจัดหาส่วนประกอบที่ผสมผสานความแม่นยำ ประสิทธิภาพเชิงความร้อน และความเสถียรในระยะยาวสำหรับการใช้งานในอุตสาหกรรม ยานยนต์ และผู้บริโภคที่มีความต้องการมากที่สุด

วิธีการเลือกมัน?

การเลือกตัวต้านทานแบบฟิล์มหนาที่เหมาะสมที่สุดจำเป็นต้องพิจารณาพารามิเตอร์หลักหลายประการอย่างรอบคอบ:

·พิกัดพลังงานและการจัดการความร้อน: กำหนดกำลังไฟฟ้าต่อเนื่องหรือเป็นพักๆ ที่ตัวต้านทานต้องกระจายไป ซีรีส์ PRT35 (35W), PRT50 (50W) และ PRT100 (100W) ของเราได้รับการจัดอันดับด้วยฮีทซิงค์ หากไม่มีฮีทซิงค์ สามารถรองรับไฟได้ 2.5W–3.5W วัสดุเชื่อมต่อในการระบายความร้อนที่เหมาะสม (จาระบีหรือแผ่น) และขนาดฮีทซิงค์มีความสำคัญอย่างยิ่งในการจ่ายพลังงานเต็มที่

·ค่าความต้านทานและความคลาดเคลื่อน: เลือกตั้งแต่ 0.1Ω ถึง 1MΩ โดยมีพิกัดความเผื่อ ±1%, ±5% หรือ ±10% ค่าพิกัดความเผื่อที่แน่นหนารับประกันความแม่นยำในเครือข่ายป้อนกลับ ตัวแบ่งแรงดันไฟฟ้า และวงจรตรวจจับกระแส

·ค่าสัมประสิทธิ์อุณหภูมิ (TCR): เพื่อประสิทธิภาพที่เสถียรตลอดอุณหภูมิ ให้เลือก TCR ต่ำถึง ±50 ppm/°C (สำหรับค่า >10Ω) ถึง ±300 ppm/°C (สำหรับช่วงโอห์มมิกต่ำหรือความต้านทานสูง) ตัวเลือก TCR ของเราได้รับการปรับให้เหมาะกับแถบต้านทานแต่ละแถบ

·รูปแบบแพ็คเกจ:

TO220 (PRT35/PRT50) – การติดตั้งแบบสกรูเดี่ยวขนาดกะทัดรัด เหมาะสำหรับ PCB และฮีทซิงค์ที่มีพื้นที่จำกัด

TO247 (PRT100) – ฐานเครื่องขนาดใหญ่ขึ้นพร้อมการจัดการพลังงานที่สูงกว่า เหมาะสำหรับไดรฟ์อุตสาหกรรมและอุปกรณ์จ่ายไฟสูง

· ระดับแรงดันไฟฟ้า: ตรวจสอบว่าแรงดันไฟฟ้าที่ใช้งานสูงสุด (สูงถึง 700V) และความทนทานต่อไดอิเล็กทริก (1800VAC) ตรงตามข้อกำหนดของวงจรของคุณ

·สภาพแวดล้อมการทำงาน:พิจารณาช่วงอุณหภูมิ (-65°C ถึง +175°C) ความทนทานต่อความชื้น และข้อกำหนดด้านฉนวน (>10GΩ) ตัวต้านทานของเราได้รับการออกแบบสำหรับสภาพแวดล้อมทางอุตสาหกรรมและยานยนต์ที่รุนแรง

ด้วยการประเมินพารามิเตอร์เหล่านี้ คุณสามารถมั่นใจได้ว่าตัวต้านทานแบบฟิล์มหนาของคุณให้ประสิทธิภาพที่เชื่อถือได้และเสถียรในการใช้งานที่ต้องการ

ภาพรวมผลิตภัณฑ์

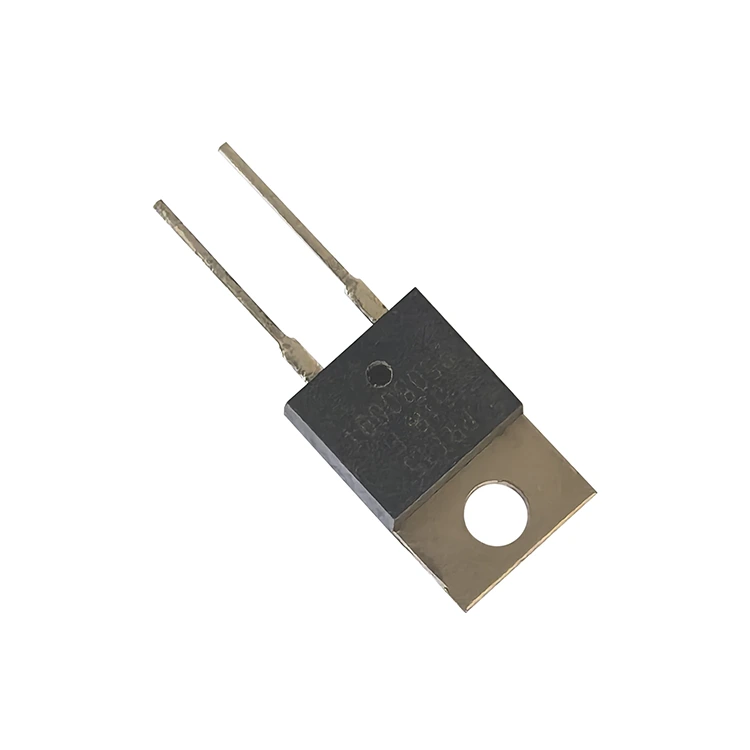

ซีรี่ส์ PRT35 – 35W TO220

ซีรีส์ PRT35 นำเสนอโซลูชันอเนกประสงค์ขนาดกะทัดรัดสำหรับการใช้งานที่ต้องการการกระจายพลังงานสูงถึง 35W พร้อมการติดตั้งฮีทซิงค์ที่เหมาะสม ตั้งอยู่ในแพ็คเกจ TO220 มาตรฐาน โดดเด่นด้วยกล่องพลาสติกขึ้นรูปที่มีความต้านทานฉนวนสูง (>10GΩ) และความเป็นฉนวน 1800VAC ค่าความต้านทานครอบคลุมตั้งแต่ 0.1Ω ถึง 1MΩ โดยที่ TCR ต่ำถึง ±50 ppm/°C สำหรับช่วงความแม่นยำ เหมาะอย่างยิ่งสำหรับการสวิตชิ่งพาวเวอร์ซัพพลาย วงจรลดขนาด และการควบคุมแรงดันไฟฟ้า

ซีรี่ส์ PRT50 – 50W TO220

ด้วยฐาน TO220 เดียวกัน ซีรีส์ PRT50 ช่วยเพิ่มการจัดการพลังงานเป็น 50W ด้วยการติดตั้งฮีทซิงค์ (3W โดยไม่มีฮีทซิงค์) มีช่วงความต้านทานที่กว้าง ค่าพิกัดความเผื่อต่ำ และโครงสร้างที่แข็งแกร่งเช่นเดียวกับ PRT35 ทำให้เหมาะสำหรับการใช้งานที่ใช้พลังงานสูงกว่า เช่น มอเตอร์ไดรฟ์ เครื่องขยายสัญญาณเสียง และการควบคุมทางอุตสาหกรรม

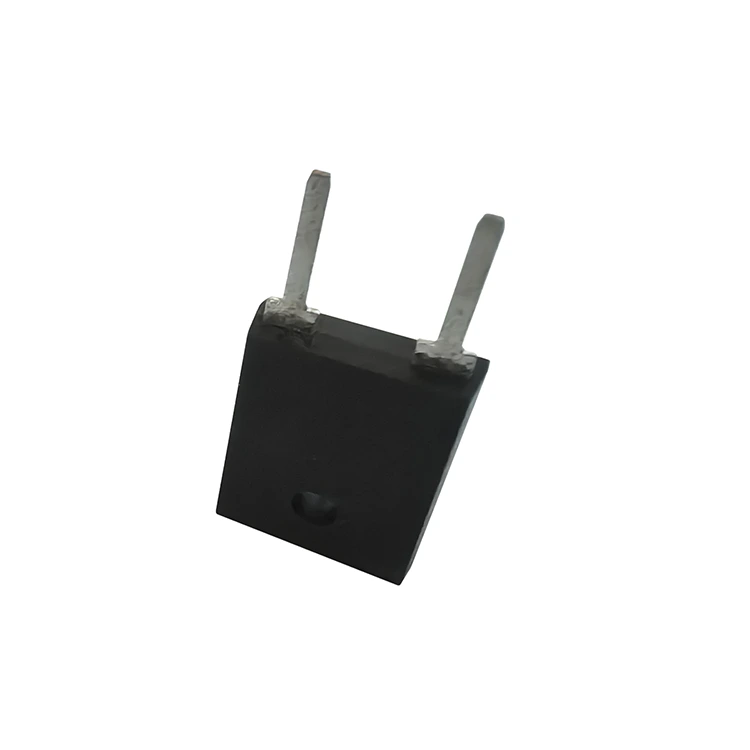

ซีรี่ส์ PRT100 – 100W TO247

สำหรับการใช้งานที่ต้องการความหนาแน่นของพลังงานสูงสุด ซีรีส์ PRT100 ใช้แพ็คเกจ TO247 ที่ใหญ่กว่าเพื่อให้กำลังไฟ 100W พร้อมการติดตั้งฮีทซิงค์ (3.5W โดยไม่มีฮีทซิงค์) ด้วยแรงดันไฟฟ้าทำงานสูงสุด 700V และช่วงอุณหภูมิการทำงานขยายที่ -65°C ถึง +175°C ได้รับการออกแบบมาเพื่อจ่ายไฟสวิตชิ่งกำลังสูง วงจรโหลดพัลส์ และอินเวอร์เตอร์พลังงานหมุนเวียน ค่าความต้านทานอยู่ในช่วงตั้งแต่ 0.2Ω ถึง 1MΩ โดยมีตัวเลือก TCR ตั้งแต่ ±50 ถึง ±300 ppm/°C

คุณสมบัติทั่วไปของทุกซีรี่ส์

·โครงสร้างที่ไม่เหนี่ยวนำ: เทคโนโลยีฟิล์มหนามีความเหนี่ยวนำต่ำเป็นพิเศษ เหมาะสำหรับการใช้งานสวิตชิ่งความถี่สูง

·การติดตั้งแบบสกรูเดี่ยว: ติดฮีทซิงค์หรือแชสซีได้ง่ายด้วยสกรู M3 (แรงบิดสูงสุด 0.9 Nm)

·ความคลาดเคลื่อนที่แม่นยำ:มีให้เลือกใน ±1%, ±5% และ ±10% เพื่อตอบสนองทั้งข้อกำหนดด้านความแม่นยำสูงและวัตถุประสงค์ทั่วไป

· ความปลอดภัยที่ครอบคลุม: ทนทานต่อความเป็นฉนวน 1800VAC พร้อมความต้านทานฉนวน >10GΩ ช่วยให้มั่นใจในการทำงานที่ปลอดภัยในวงจรไฟฟ้าแรงสูง

การใช้งานที่สำคัญ

เหตุใดจึงเลือก RST Electric เป็นผู้ผลิตตัวต้านทานแบบฟิล์มหนาของคุณ

โรงงานโดยตรงที่เชี่ยวชาญเรื่องฟิล์มหนา

ในฐานะผู้ผลิตที่ได้รับการรับรองซึ่งตั้งอยู่ในประเทศจีน เรารักษาการควบคุมเต็มรูปแบบเกี่ยวกับการสะสมของฟิล์มหนา การตัดแต่งด้วยเลเซอร์ การประกอบ และการทดสอบ การกำหนดราคาโดยตรงจากโรงงานทำให้มั่นใจได้ถึงต้นทุนที่แข่งขันได้โดยไม่กระทบต่อคุณภาพ

ได้รับการรับรองคุณภาพ ISO 9001

โรงงานขนาด 7,000+ ตารางเมตรของเรามีสายการพิมพ์สกรีนอัตโนมัติ เตาเผาอุณหภูมิสูง และระบบตัดแต่งด้วยเลเซอร์ ตัวต้านทานแบบฟิล์มหนาทุกตัวผ่าน:

·การตรวจสอบความต้านทานและความทนทาน 100%

·การทดสอบความทนทานต่อไดอิเล็กทริกและความต้านทานฉนวน

·การสุ่มตัวอย่าง TCR ตาม IEC 60115

·ตัวอย่างการทดสอบการหมุนเวียนของอุณหภูมิ อายุการใช้งานของโหลด และความชื้น

ความสามารถทางวิศวกรรมแบบกำหนดเอง

เราเชี่ยวชาญในการกำหนดค่าแบบกำหนดเองเพื่อให้ตรงกับข้อกำหนดที่แน่นอนของคุณ:

·พิกัดกำลัง: 35W, 50W, 100W (กำหนดเองได้)

·ค่าความต้านทาน: 0.1Ω ถึง 1MΩ (มีค่าพิเศษ)

·ความคลาดเคลื่อน: ±1%, ±5%, ±10% (กำหนดเองลงไปที่ ±0.5%)

·TCR: ±50 ถึง ±300 ppm/°C (กำหนดเองได้)

·บรรจุภัณฑ์: หลอดเทกอง เทป และรีล กำหนดเอง

·การขึ้นรูปตะกั่ว: ตรง ตัดและขึ้นรูป กำหนดเอง

·การคัดกรองพิเศษ: การเสื่อมสภาพที่อุณหภูมิสูง การหมุนเวียนด้วยความร้อน การเบิร์นอิน

ความไว้วางใจระดับโลก การสนับสนุนในท้องถิ่น

ด้วยการส่งออกไปยังกว่า 40 ประเทศ รวมถึงสหรัฐอเมริกา เยอรมนี ญี่ปุ่น และเกาหลีใต้ เราได้รับชื่อเสียงในด้านความน่าเชื่อถือ ทีมสนับสนุนด้านเทคนิคที่พูดได้หลายภาษาของเราให้คำปรึกษาก่อนการขาย วิศวกรรมการใช้งาน และบริการหลังการขาย

คำถามที่พบบ่อย

ถาม: ตัวต้านทานแบบฟิล์มหนาและตัวต้านทานแบบฟิล์มบางแตกต่างกันอย่างไร?

ตอบ: ตัวต้านทานแบบฟิล์มหนาใช้เซอร์เม็ทที่พิมพ์สกรีน ซึ่งมีต้นทุนที่ต่ำกว่าและช่วงความต้านทานที่กว้างขึ้น (0.1Ω–1MΩ) ด้วยความแม่นยำปานกลาง ตัวต้านทานแบบฟิล์มบางใช้ชั้นโลหะสปัตเตอร์ ซึ่งให้ค่าความคลาดเคลื่อนที่เข้มงวดมากขึ้น (±0.1%) และ TCR ต่ำกว่า (±25 ppm/°C) ด้วยต้นทุนที่สูงกว่า ฟิล์มหนาเหมาะสำหรับการใช้งานด้านพลังงาน ฟิล์มบางสำหรับเครื่องมือวัดที่แม่นยำ

ถาม: ฉันจะติดตั้งตัวต้านทาน TO220/TO247 เพื่อการกระจายพลังงานสูงสุดได้อย่างไร

ตอบ: ใช้ฮีทซิงค์ที่เหมาะสมโดยมีจาระบีระบายความร้อน (หรือแผ่นระบายความร้อน) อยู่ระหว่างแถบตัวต้านทานและฮีทซิงค์ ขันสกรูยึดให้แน่นสูงสุด 0.9 Nm ตรวจสอบให้แน่ใจว่าพื้นผิวฮีทซิงค์เรียบและสะอาด หากไม่มีฮีทซิงค์ พลังงานจะต้องลดลงเหลือ 2.5W–3.5W

ถาม: ฉันสามารถใช้ตัวต้านทานแบบฟิล์มหนากับวงจรสวิตชิ่งความถี่สูงได้หรือไม่

ก. ใช่. ตัวต้านทานแบบฟิล์มหนามีความเหนี่ยวนำต่ำ ทำให้เหมาะสำหรับวงจร snubber ตัวต้านทานเกตไดรฟ์ และตัวแปลงกำลังความถี่สูง สำหรับการใช้งานที่สำคัญอย่างยิ่ง ซีรีส์ PRT ของเรานำเสนอประสิทธิภาพที่ไม่เหนี่ยวนำ

ถาม: อายุการใช้งานโดยทั่วไปของตัวต้านทานแบบฟิล์มหนาคือเท่าไร?

ตอบ: ด้วยการลดพิกัดที่เหมาะสมและการระบายความร้อนที่เพียงพอ ตัวต้านทานแบบฟิล์มหนาจึงสามารถทำงานได้นานหลายทศวรรษ การทดสอบความทนทานของเราจำลองเป็นเวลา 1,000 ชั่วโมงที่กำลังพิกัดโดยมีค่าความต้านทานเบี่ยงเบนน้อยที่สุด

ถาม: ฉันจะเลือก TCR ที่ถูกต้องสำหรับใบสมัครของฉันได้อย่างไร

ตอบ: สำหรับวงจรที่มีความแม่นยำ (เช่น การอ้างอิงแรงดันไฟฟ้า เครือข่ายป้อนกลับ) ให้เลือก TCR ต่ำ (≤±50 ppm/°C) สำหรับการใช้งานทั่วไป TCR สูงถึง ±300 ppm/°C เป็นที่ยอมรับ เอกสารข้อมูลของเราแสดงช่วง TCR ตามค่าความต้านทาน

สำรวจกลุ่มผลิตภัณฑ์อื่นๆ ของเรา

หากต้องการเรียนรู้เพิ่มเติมเกี่ยวกับข้อเสนอตัวต้านทานแบบฟิล์มหนาเฉพาะของเรา โปรดสำรวจหมวดหมู่ผลิตภัณฑ์ต่อไปนี้:

·ซีรีส์ PRT35 (TO220, 35W) – ตัวต้านทานแบบฟิล์มหนาอเนกประสงค์อเนกประสงค์ขนาดกะทัดรัดสำหรับพาวเวอร์ซัพพลายและแอมพลิฟายเออร์

·ซีรีส์ PRT50 (TO220, 50W) – กำลังสูงกว่าในย่าน TO220 เดียวกันสำหรับการใช้งานทางอุตสาหกรรม

·ซีรีส์ PRT100 (TO247, 100W) – ตัวต้านทานแบบฟิล์มหนากำลังสูงสำหรับอินเวอร์เตอร์ มอเตอร์ขับเคลื่อน และระบบพลังงานหมุนเวียน

ติดต่อเราเพื่อสอบถามความต้องการของคุณ

ไม่ว่าคุณจะต้องการตัวต้านทานแบบฟิล์มหนามาตรฐานสำหรับการออกแบบแหล่งจ่ายไฟใหม่ หรือโซลูชันที่ออกแบบเฉพาะสำหรับการใช้งานทางอุตสาหกรรมเฉพาะทาง ทีมงานของเราก็พร้อมที่จะช่วยเหลือ ติดต่อเราวันนี้เพื่อขอข้อเสนอโดยละเอียด ให้คำปรึกษาทางเทคนิค หรือเยี่ยมชมโรงงาน
