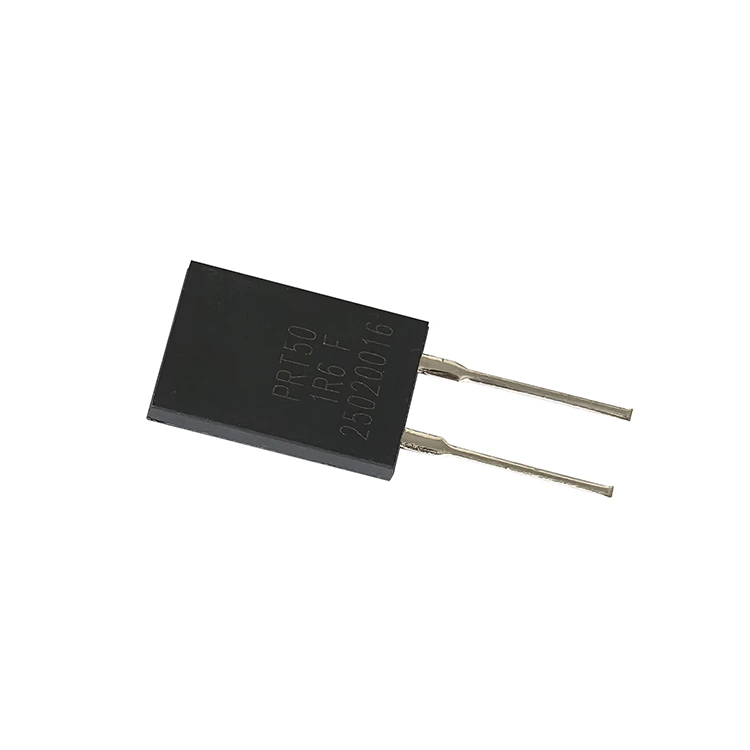

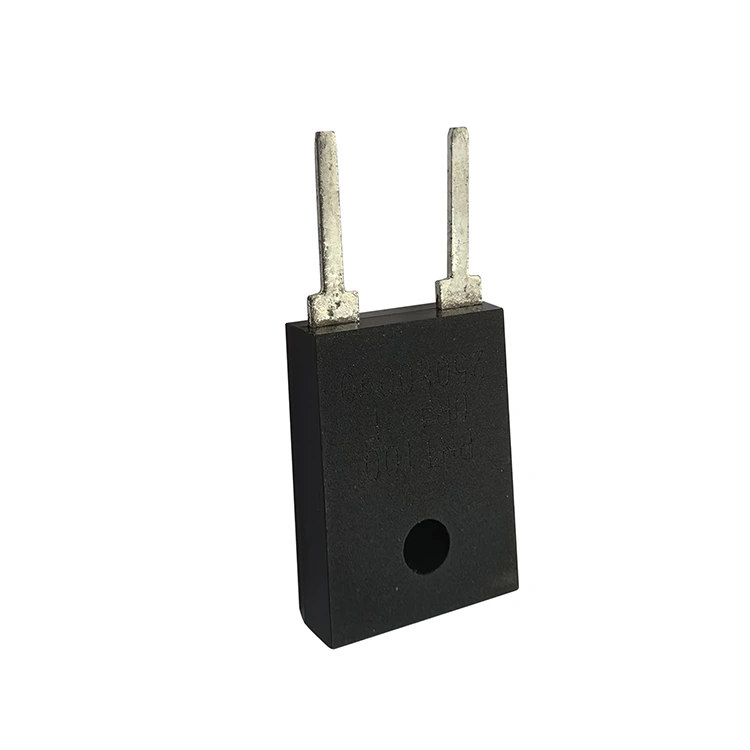

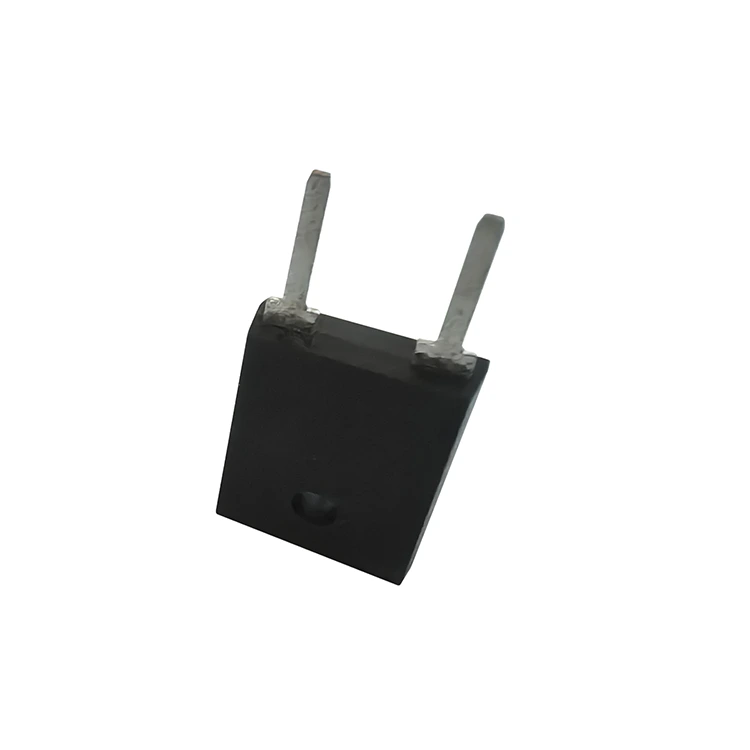

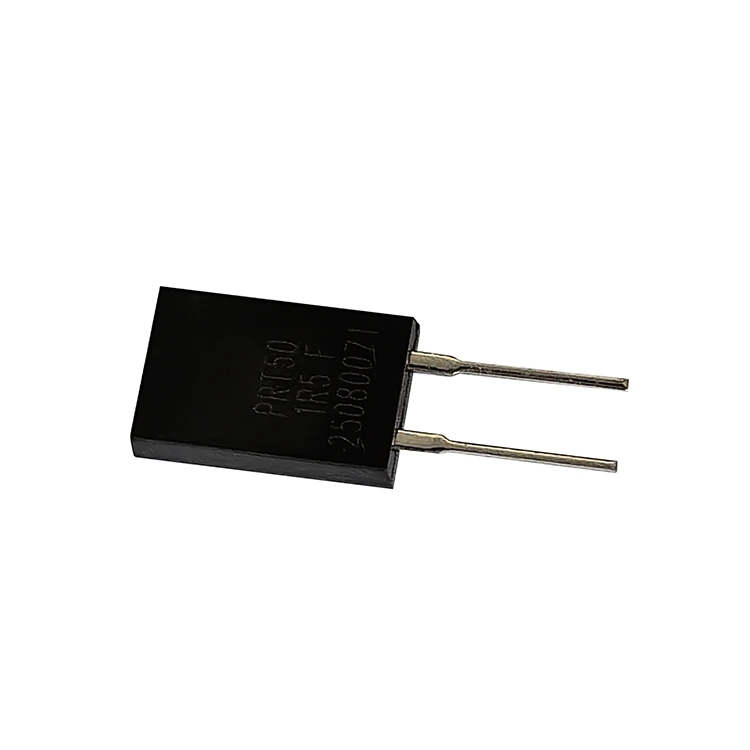

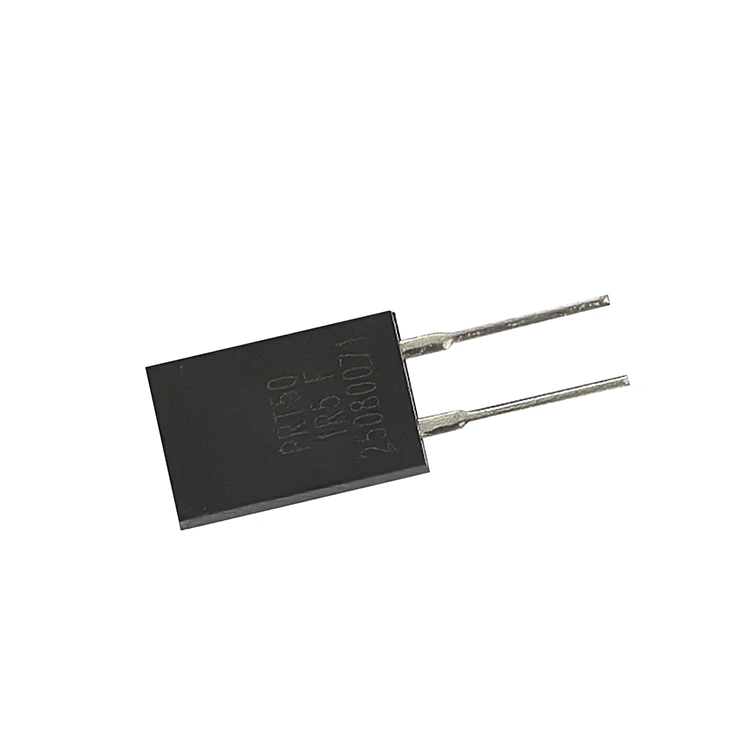

TO247 ตัวต้านทานกระแสไฟแบบฟิล์มหนา

ตัวต้านทานกระแสไฟแบบฟิล์มหนา TO247 จาก RST Electric แสดงถึงขั้นตอนต่อไปในบรรจุภัณฑ์ตัวต้านทานกำลัง โดยให้การจัดการพลังงานที่สูงกว่าอุปกรณ์ TO220 แบบดั้งเดิมอย่างมาก ในขณะที่ยังคงรักษาฟอร์มแฟกเตอร์ที่คุ้นเคยและง่ายต่อการติดตั้ง ออกแบบมาสำหรับการใช้งานที่ 35W หรือ 50W ไม่เพียงพอ แต่ตัวต้านทานแบบติดที่ตัวเครื่องขนาดใหญ่นั้นใช้งานไม่ได้ ตัวต้านทานแบบติดฮีทซิงค์นี้ให้กำลัง 100W ที่อุณหภูมิเคส 25°C (3.5W ที่ไม่มีฮีทซิงค์) ในแพ็คเกจ TO247 ขนาดกะทัดรัด อินเทอร์เฟซการติดตั้งแบบสกรูเดี่ยวช่วยลดความยุ่งยากในการบูรณาการทางกลไก ช่วยให้วิศวกรสามารถติดอุปกรณ์เข้ากับฮีทซิงค์หรือแชสซีได้โดยตรง โดยใช้วัสดุอินเทอร์เฟซในการระบายความร้อนเพื่อการถ่ายเทความร้อนที่เหมาะสมที่สุด

สถาปัตยกรรมที่ปรับให้เหมาะสม

โครงสร้างภายในของตัวต้านทานแบบฟิล์มหนากำลังสูงนี้ได้รับการปรับให้เหมาะสมทั้งในด้านประสิทธิภาพทางไฟฟ้าและประสิทธิภาพเชิงความร้อน ชั้นต้านทานที่มีความเสถียรสูงจะถูกสะสมไว้บนพื้นผิวอลูมินา ซึ่งจากนั้นจะถูกเชื่อมด้วยลวดเข้ากับลีดเฟรมและห่อหุ้มไว้ในบรรจุภัณฑ์พลาสติกขึ้นรูปที่ทนทาน โครงสร้างนี้มีคุณสมบัติเป็นฉนวนที่ยอดเยี่ยม โดยทนทานต่อแรงดันไฟฟ้า 1800VAC และรักษาความต้านทานของฉนวนได้มากกว่า 10GΩ ธรรมชาติที่ไม่เหนี่ยวนำของเทคโนโลยีฟิล์มหนาทำให้มั่นใจได้ว่ามีการเหนี่ยวนำปรสิตน้อยที่สุด ทำให้ PRT100 เหมาะสำหรับวงจรสวิตชิ่งความถี่สูงและการใช้งานชั่วคราวที่รวดเร็ว

การปรับฉากอย่างเข้มงวด

ซีรีส์ PRT100 ครอบคลุมช่วงความต้านทานกว้างตั้งแต่ 0.2Ω ถึง 1MΩ โดยมีตัวเลือก TCR ตั้งแต่ ±50 ppm/°C (สำหรับค่าความแม่นยำ >10Ω) ถึง ±300 ppm/°C (สำหรับช่วงโอห์มมิกต่ำหรือความต้านทานสูง) ค่าความคลาดเคลื่อนมาตรฐาน ได้แก่ ±1%, ±5% และ ±10% รองรับทั้งเครื่องมือวัดที่มีความแม่นยำสูงและการใช้งานด้านพลังงานทั่วไป ด้วยช่วงอุณหภูมิการทำงานที่ขยายตั้งแต่ -65°C ถึง +175°C ตัวต้านทาน TO247 นี้จึงเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่รุนแรงซึ่งความน่าเชื่อถือเป็นสิ่งสำคัญยิ่ง ในฐานะผู้ผลิตตัวต้านทานไฟฟ้าแบบฟิล์มหนา To247 ที่เชื่อถือได้ในประเทศจีน RST Electric ผสมผสานความเชี่ยวชาญด้านวิศวกรรมฟิล์มหนามานานกว่า 10 ปีเข้ากับการผลิตที่มีความแม่นยำ เพื่อส่งมอบส่วนประกอบที่ให้ประสิทธิภาพที่เชื่อถือได้และมีเสถียรภาพในวงจรอิเล็กทรอนิกส์กำลังที่มีความต้องการมากที่สุด

ข้อกำหนดทางเทคนิค

ข้อกำหนดมาตรฐาน

ประสิทธิภาพทางไฟฟ้า

● วัสดุลวดตะกั่ว: ทองแดงกระป๋อง

● แรงบิดสูงสุด: 0.9 นิวตันเมตร

● กำลังไฟพิกัดที่ 25°C ของ PRT100 คือ 3.5W โดยไม่มีแผ่นระบายความร้อน

● ขีดจำกัดพลังงานขึ้นอยู่กับอุณหภูมิพื้นผิวของบรรจุภัณฑ์

● ต้องใช้ครีมกระจายความร้อนอย่างถูกต้อง

อะไรคือข้อดีของตัวต้านทานไฟฟ้าแบบฟิล์มหนา To247 ของเราเมื่อเปรียบเทียบกับของคู่แข่ง?

1.ความหนาแน่นของพลังงานสูง – 100W ที่อุณหภูมิเคส 25°C ช่วยให้สามารถออกแบบพลังงานสูงขนาดกะทัดรัดโดยไม่จำเป็นต้องใช้ตัวต้านทานที่ติดที่ตัวเครื่องขนาดใหญ่

2.TO247 แพ็คเกจมาตรฐานอุตสาหกรรม – ขนาดที่คุ้นเคยพร้อมการติดตั้งแบบสกรูเดี่ยวช่วยลดความยุ่งยากในการบูรณาการทางกลและการจัดการระบายความร้อน

3.ช่วงอุณหภูมิขยาย – ทำงานตั้งแต่ -65°C ถึง +175°C เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรม ยานยนต์ และอวกาศที่รุนแรง

4.ความสามารถด้านแรงดันไฟฟ้าสูง – แรงดันไฟฟ้าทำงานสูงสุด 700V และความเป็นฉนวน 1800VAC ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยในวงจรไฟฟ้าแรงสูง

5.ช่วงความต้านทานกว้าง – ตั้งแต่ 0.2Ω ถึง 1MΩ ในซีรีส์เดียว ครอบคลุมการใช้งานตั้งแต่การตรวจจับกระแสไฟฟ้าสูงไปจนถึงการแบ่งแรงดันไฟฟ้าความต้านทานสูง

6. โครงสร้างที่ไม่เหนี่ยวนำ - เทคโนโลยีฟิล์มหนาช่วยลดการเหนี่ยวนำของปรสิต ทำให้เหมาะสำหรับการสลับความถี่สูงและการใช้งานที่ดูแคลน

7.ค่าความคลาดเคลื่อนที่แม่นยำ – มีให้เลือก ±1%, ±5% และ ±10% เพื่อตอบสนองทั้งข้อกำหนดด้านความแม่นยำสูงและวัตถุประสงค์ทั่วไป

8.ตัวเลือก TCR ต่ำ – ต่ำถึง ±50 ppm/°C สำหรับค่าความแม่นยำ >10Ω ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงตลอดการเปลี่ยนแปลงของอุณหภูมิ

9.ฉนวนที่ดีเยี่ยม – ทนทานต่อแรงดันไฟฟ้า 1800VAC พร้อมความต้านทานของฉนวน >10GΩ ทำให้มั่นใจในความปลอดภัยในวงจรไฟฟ้าแรงสูง

10.การก่อสร้างที่ทนทาน – กล่องพลาสติกขึ้นรูปช่วยปกป้ององค์ประกอบต้านทานจากความเครียดทางกล ความชื้น และสิ่งปนเปื้อน

การใช้งานผลิตภัณฑ์

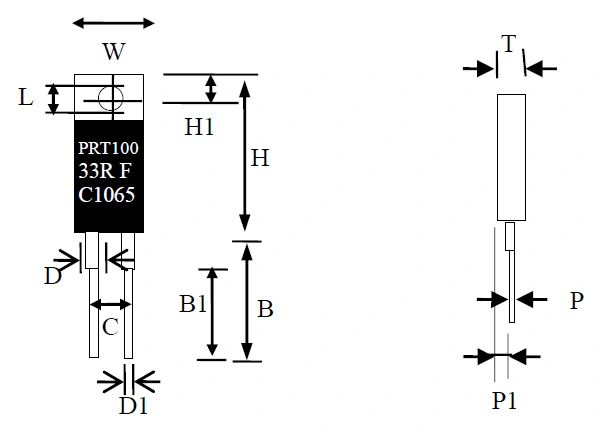

การวาดภาพและขนาด:

โหมดการขนส่ง

เพื่อให้แน่ใจว่าตัวต้านทานของเราจะไม่เสียหายในระหว่างกระบวนการขนส่งทั้งหมด เราได้พัฒนาแผนการบรรจุหีบห่อและการขนส่งโดยละเอียด โดยคำนึงถึงทั้งการป้องกันและความสามารถในการปรับเปลี่ยน เพื่อปกป้องคุณภาพของผลิตภัณฑ์อย่างครอบคลุม

เมื่อจัดส่งจำนวนมาก ตัวต้านทานกำลังไฟแบบฟิล์มหนา To247 ทั้งหมดจะถูกบรรจุโดยใช้หลอดป้องกันไฟฟ้าสถิตหรือถาดพิเศษ เพื่อให้พอดีกับขนาดบรรจุภัณฑ์อย่างแม่นยำ สิ่งนี้ไม่เพียงแต่ป้องกันไม่ให้พินโค้งงอหรือเสียรูปอย่างมีประสิทธิภาพ แต่ยังปกป้องแผ่นยึดจากการกระแทกหรือสึกหรอ หลีกเลี่ยงผลกระทบต่อการติดตั้งและประสิทธิภาพทางไฟฟ้าในภายหลัง

สำหรับการป้องกันหมุด เราใช้ฝาปิดปลายโฟมหรือแผ่นขึ้นรูปพลาสติกในการยึด เพื่อให้มั่นใจว่าหมุดจะตั้งตรงตลอดเวลา ผู้ซื้อไม่จำเป็นต้องแก้ไขในภายหลัง ซึ่งจะช่วยเพิ่มประสิทธิภาพในการประกอบ

บริการบรรจุภัณฑ์

นอกจากนี้ เรายังเสนอบริการบรรจุภัณฑ์ด้วยเทปม้วนแบบกำหนดเองได้ตามความต้องการ ซึ่งเหมาะสำหรับสายการประกอบอัตโนมัติและช่วยให้ผู้ซื้อเพิ่มประสิทธิภาพการผลิต สินค้าแต่ละชุดมาพร้อมกับรายการบรรจุภัณฑ์โดยละเอียดและใบรับรองการตรวจสอบที่แนบมา ซึ่งอำนวยความสะดวกในการตรวจสอบและการยอมรับของผู้ซื้อ และสร้างความมั่นใจว่าตัวต้านทานไฟฟ้าแบบฟิล์มหนา To247 แต่ละตัวมีคุณสมบัติตรงตามข้อกำหนดข้อกำหนด วิธีการจัดส่งมีความยืดหยุ่นและสามารถปรับให้เข้ากับปริมาณการซื้อที่แตกต่างกันได้ คำสั่งซื้อจำนวนน้อยจะถูกส่งผ่านบริการจัดส่งระหว่างประเทศ เช่น DHL, FedEx และ UPS พร้อมการจัดส่งที่รวดเร็ว คำสั่งซื้อขนาดกลางจะถูกขนส่งทางอากาศ ซึ่งช่วยรักษาสมดุลระหว่างเวลาและต้นทุนในการจัดส่ง คำสั่งซื้อจำนวนมากจะถูกจัดส่งทางทะเล ซึ่งช่วยลดต้นทุนการขนส่งได้อย่างมาก เป็นที่น่าสังเกตว่าตัวต้านทานทั้งหมดผ่านการทดสอบทางไฟฟ้า 100% ก่อนบรรจุภัณฑ์ โดยเน้นไปที่การตรวจสอบค่าความต้านทาน ความคลาดเคลื่อน และการตรวจสอบ TCR การสุ่มตัวอย่างเป็นพิเศษ เพื่อให้แน่ใจว่าผลิตภัณฑ์ที่ส่งมอบเป็นไปตามมาตรฐาน

ห้าเหตุผลในการเลือก RST Electric

มีประสบการณ์เป็นอย่างดี

ด้วยการพัฒนาและการสั่งสมอย่างลึกซึ้งเป็นเวลาสิบปี RST Electric ได้กลายเป็นพันธมิตรยอดนิยมสำหรับผู้ซื้อทั่วโลก จุดแข็งหลักของบริษัทมุ่งเน้นไปที่ความสามารถพิเศษเฉพาะสำหรับสถานการณ์พลังงานสูง ซึ่งทำให้แตกต่างจากผู้ผลิตทั่วไป และตรงตามข้อกำหนดการจัดซื้อที่เข้มงวดอย่างเต็มที่ ในฐานะผู้ผลิตที่ได้รับการรับรองตามกฎหมายในประเทศจีน เราได้ทุ่มเทให้กับการวิจัยและการผลิตตัวต้านทานกำลังแบบฟิล์มหนา To247 มานานกว่า 10 ปี เราเป็นผู้ผลิตมืออาชีพในด้านเทคโนโลยีฟิล์มหนา โดยบรรลุการควบคุมตนเองแบบเต็มรูปแบบตั้งแต่การสะสมของฟิล์มหนา การปรับแต่งด้วยเลเซอร์อย่างละเอียด การประกอบชิ้นส่วน ไปจนถึงการตรวจสอบผลิตภัณฑ์ ไม่มีการเชื่อมโยงจากภายนอก ทำให้มั่นใจในความสม่ำเสมอของคุณภาพผลิตภัณฑ์ตั้งแต่เริ่มต้น และขจัดความเบี่ยงเบนด้านประสิทธิภาพที่เกิดจากการกำกับดูแลการควบคุมกระบวนการ

อุปทานโดยตรงจากโรงงาน

รูปแบบการจัดหาโดยตรงของโรงงานเป็นหนึ่งในความสามารถหลักของเรา ตัวต้านทานทั้งหมดจัดส่งโดยตรงจากโรงงานโดยไม่มีคนกลางเพิ่ม ราคามีความโปร่งใสและตรวจสอบย้อนกลับได้ ช่วยให้ผู้ซื้อสามารถซื้อตัวต้านทานคุณภาพสูงและกำลังสูงในราคาที่เอื้ออำนวยมากขึ้น ในเวลาเดียวกัน เรามีฐานการผลิตที่ได้รับการรับรองมาตรฐาน ISO 9001 พร้อมกับสายการผลิตตัวต้านทานกระแสไฟแบบฟิล์มหนา To247 ซึ่งเป็นเอกสิทธิ์เฉพาะ ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบทางไฟฟ้า 100% เราสามารถจัดให้มีการทดสอบการเก็บตัวอย่างตามมาตรฐาน MIL-PRF-55342 และ AEC-Q200 โดยอิงตามข้อกำหนดในการจัดซื้อ ทีมวิศวกรมืออาชีพของเรามีประสบการณ์อย่างกว้างขวางในด้านอิเล็กทรอนิกส์กำลังสูงและการจัดการความร้อน และสามารถให้การสนับสนุนทางเทคนิคที่ตรงเป้าหมายเพื่อแก้ไขปัญหาต่างๆ ในกระบวนการรวมผลิตภัณฑ์สำหรับผู้ซื้อ

ความร่วมมือระดับโลก

เรามีประสบการณ์กว้างขวางในความร่วมมือระดับโลก และได้กลายเป็นซัพพลายเออร์ที่เชื่อถือได้สำหรับผู้ผลิตแหล่งจ่ายไฟระดับโลก องค์กรอิเล็กทรอนิกส์ยานยนต์ และผู้ผลิตระบบควบคุมอุตสาหกรรม ผลิตภัณฑ์ของเราถูกส่งออกไปยังกว่า 40 ประเทศ รวมถึงเยอรมนี สหรัฐอเมริกา และญี่ปุ่น เรารอบรู้ในมาตรฐานและข้อกำหนดของอุตสาหกรรมและภูมิภาคต่างๆ และสามารถตอบสนองข้อกำหนดการใช้งานในสถานการณ์พลังงานสูงต่างๆ ได้อย่างแม่นยำ

รองรับการปรับแต่ง

ในแง่ของบริการที่ปรับแต่งเอง เราสามารถเสนอการปรับแต่งได้เต็มรูปแบบ รวมถึง 100W และกำลังแบบกำหนดเอง, 0.2Ω ถึง 1MΩ และค่าความต้านทานพิเศษ, ความคลาดเคลื่อน ±0.5% ถึง ±10%, ตัวเลือก TCR หลายแบบ ตลอดจนบริการส่วนบุคคล เช่น การสร้างพินและการคัดกรองพิเศษ ซึ่งตอบสนองความต้องการเฉพาะของผู้ซื้อที่แตกต่างกันได้อย่างสมบูรณ์แบบ

บริการหลังการขาย

เรามีการจัดส่งที่ครอบคลุมและการรับประกันหลังการขาย สินค้าขนาดมาตรฐานสามารถจัดส่งได้ภายใน 10 ถึง 15 วัน ในขณะที่สินค้าสั่งทำจะมีระยะเวลาจัดส่ง 15 ถึง 25 วัน ซึ่งสามารถปรับให้เข้ากับแผนการผลิตของผู้ซื้อได้อย่างยืดหยุ่น นอกจากผลิตภัณฑ์แล้ว เรายังจัดเตรียมเอกสารที่ครบถ้วน เช่น รายงานการทดสอบ การรับรองวัสดุ ประกาศ RoHS/REACH ฯลฯ เพื่อให้เป็นไปตามข้อกำหนดของการตรวจสอบการปฏิบัติตามข้อกำหนด ผลิตภัณฑ์ทั้งหมดมีการรับประกัน 12 เดือน ในช่วงระยะเวลาการรับประกัน เรามีการวินิจฉัยข้อบกพร่องจากระยะไกล บริการจัดส่งอะไหล่ และทีมงานด้านเทคนิคมืออาชีพให้การสนับสนุนอย่างเต็มที่สำหรับการบูรณาการผลิตภัณฑ์ตลอดกระบวนการ ทำให้มั่นใจได้ว่าผู้ซื้อจะไม่ต้องกังวลตลอดกระบวนการ และบรรลุความร่วมมือแบบ win-win อย่างแท้จริง
