ผู้ผลิตตัวต้านทานต่อสายดินเป็นกลางคุณภาพจีน

ตัวต้านทานต่อสายดินที่เป็นกลางคืออะไรและเหตุใดจึงมีความสำคัญต่อระบบไฟฟ้า?

ตัวต้านทานต่อสายดินที่เป็นกลางเป็นอุปกรณ์ความปลอดภัยที่สำคัญซึ่งใช้ในระบบไฟฟ้าแรงดันปานกลาง (โดยทั่วไปคือ 2.4kV ถึง 40.5kV) เพื่อจำกัดกระแสไฟฟ้าขัดข้องของกราวด์ ด้วยการแทรกความต้านทานที่คำนวณไว้อย่างระมัดระวังระหว่างจุดที่เป็นกลางของระบบและโลก NER จะจำกัดกระแสไฟฟ้าขัดข้องให้อยู่ในระดับที่ปลอดภัยที่กำหนดไว้ล่วงหน้า—โดยปกติจะอยู่ระหว่าง 10A ถึง 2000A—ในขณะที่ยังคงปล่อยให้รีเลย์ป้องกันตรวจจับและแยกความผิดปกติได้ วิธีการลงกราวด์แบบควบคุมนี้ช่วยปกป้องบุคลากรจากขั้นตอนที่เป็นอันตรายและการสัมผัสที่อาจเกิดขึ้น ป้องกันความเสียหายต่อหม้อแปลง เครื่องกำเนิดไฟฟ้า และสายเคเบิล และลดอันตรายจากไฟอาร์ค

ที่อาร์เอสทีการไฟฟ้าเราเชี่ยวชาญในด้านวิศวกรรมและการผลิตตัวต้านทานต่อสายดินที่มีความน่าเชื่อถือสูงสำหรับสาธารณูปโภค โรงงานอุตสาหกรรม ฟาร์มพลังงานทดแทน และการติดตั้งนอกชายฝั่ง ด้วยความเชี่ยวชาญกว่า 10 ปีและการปฏิบัติตามมาตรฐาน IEEE 32 และ IEC อย่างเต็มรูปแบบ NER ของเราจึงมอบประสิทธิภาพที่แข็งแกร่งในสภาพแวดล้อมที่มีความต้องการมากที่สุด

วิธีการเลือก?

การเลือกตัวต้านทานต่อสายดินที่เป็นกลางต้องมีการประเมินพารามิเตอร์หลักหลายประการอย่างรอบคอบ:

· แรงดันไฟฟ้าของระบบ: NER ใช้ได้กับแรงดันไฟฟ้าตั้งแต่ 2.4kV ถึง 40.5kV ระดับฉนวนของตัวต้านทาน (BIL) จะต้องตรงกับข้อกำหนดการทนต่อแรงกระตุ้นของระบบ

· อัตรากระแสไฟฟ้าขัดข้อง: กำหนดกระแสไฟฟ้าขัดข้องกราวด์ที่ต้องการ (เช่น 100A, 400A, 1000A) ค่านี้จะทำให้ความไวในการตรวจจับข้อบกพร่องสมดุลกับความเค้นทางความร้อนและกลไกบนอุปกรณ์

· พิกัดเวลา: โดยทั่วไป NER จะได้รับการจัดอันดับสำหรับการปฏิบัติหน้าที่ในช่วงเวลาสั้นๆ (10 วินาที, 30 วินาที หรือ 60 วินาที) ซึ่งสอดคล้องกับระยะเวลาสูงสุดที่ข้อผิดพลาดสามารถคงอยู่ได้ก่อนที่เบรกเกอร์จะทำงาน

· กล่องหุ้มและการปกป้องสิ่งแวดล้อม: การติดตั้งภายนอกอาคารต้องใช้กล่องหุ้มที่ทนฝนและแดด (IP23, IP54 หรือ IP56) ด้วยวัสดุที่ทนต่อการกัดกร่อน (สแตนเลส เหล็กทาสี) เพื่อทนต่อความชื้น ฝุ่น และละอองเกลือ

· การตรวจสอบและอุปกรณ์เสริม: ตัวเลือกหม้อแปลงกระแส เซ็นเซอร์อุณหภูมิ และหน้าสัมผัสสัญญาณเตือนช่วยให้สามารถระบุสถานะระยะไกลได้

ข้อดีของผลิตภัณฑ์

แรงดันไฟฟ้าและช่วงกระแสกว้าง

เรามีตัวต้านทานต่อสายดินที่เป็นกลางสำหรับแรงดันไฟฟ้าของระบบตั้งแต่ 2.4kV ถึง 40.5kV และกระแสไฟลัดตั้งแต่ 10A ถึง 2000A พิกัดเวลามีให้เลือกตั้งแต่ 5 วินาทีถึง 60 วินาที รองรับรูปแบบการป้องกันต่างๆ

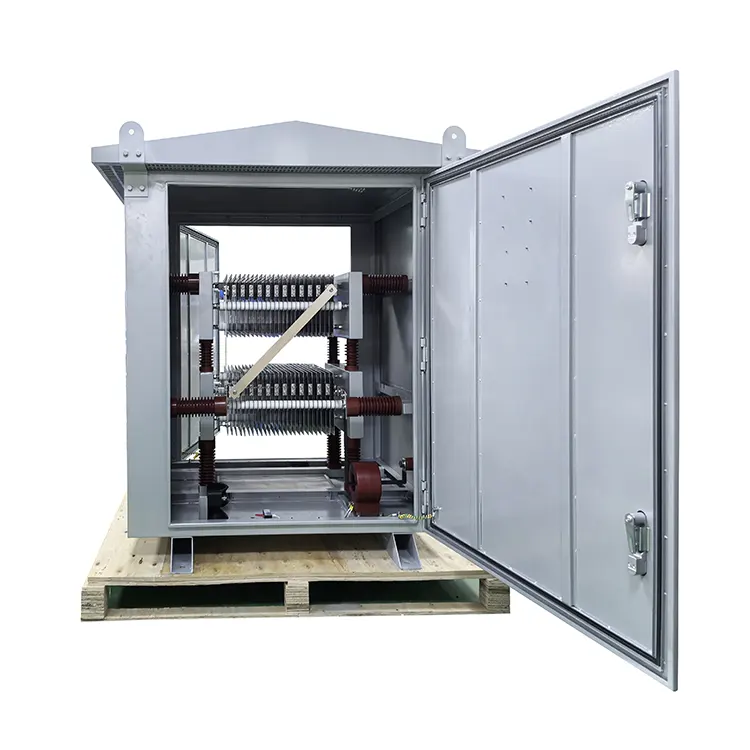

องค์ประกอบกริดสแตนเลสที่แข็งแกร่ง

NER ของเราใช้ส่วนประกอบตะแกรงสเตนเลสสตีล (SUS304 หรือ SUS430) ที่นำเสนอ:

· ความทนทานต่อการกัดกร่อน ดีเยี่ยมสำหรับสภาพแวดล้อมที่รุนแรง

· ความต้านทานคงที่ด้วย TCR ต่ำ

· ความจุความร้อนสูงในการดูดซับพลังงานข้อบกพร่องโดยไม่เสียรูป

สิ่งห่อหุ้มที่ทนทาน

เลือกจาก:

· IP20 ภายในอาคาร – สำหรับสภาพแวดล้อมที่สะอาดและได้รับการปกป้อง

· IP23/IP54 ภายนอกอาคาร – พร้อมบานเกล็ดทนฝนและแดดและการเคลือบป้องกันการกัดกร่อน

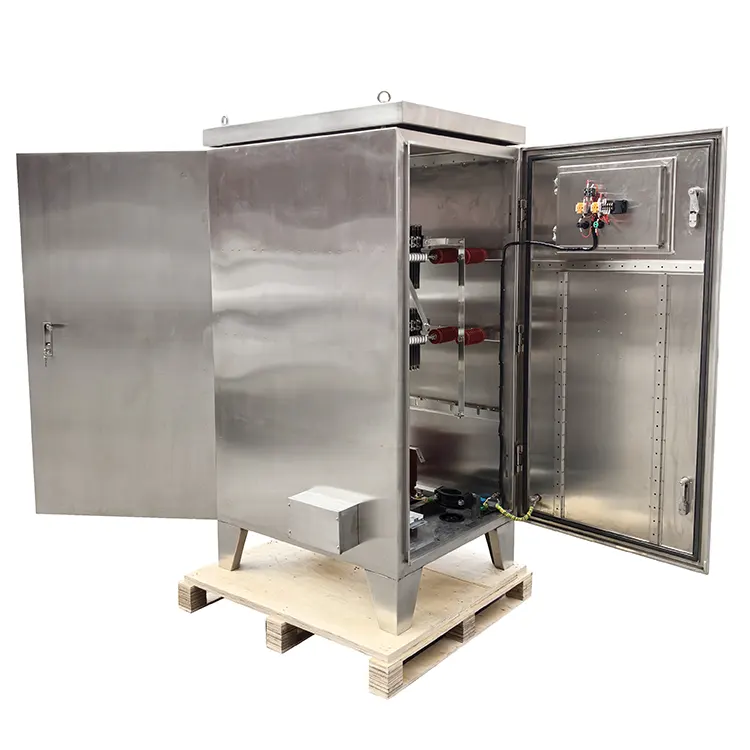

· IP56 เกรดมารีน – พร้อมโครงสร้างสแตนเลสสำหรับการใช้งานนอกชายฝั่งและชายฝั่ง

ตัวเลือกการตรวจสอบแบบบูรณาการ

หม้อแปลงกระแสเสริม เซ็นเซอร์ความร้อน และหน้าสัมผัสสัญญาณเตือนให้สถานะแบบเรียลไทม์และสามารถตรวจสอบระยะไกลได้ มีอุปกรณ์ป้องกันไฟกระชากและเครื่องทำความร้อนในพื้นที่เพื่อการป้องกันเพิ่มเติมในพื้นที่เสี่ยงต่อฟ้าผ่าหรือชื้น

สอดคล้องกับมาตรฐาน IEEE 32 และ IEC อย่างเต็มรูปแบบ

ตัวต้านทานต่อสายดินที่เป็นกลางทั้งหมดได้รับการออกแบบและทดสอบเพื่อให้ตรงตามข้อกำหนด IEEE 32 เพื่อให้มั่นใจว่าการทำงานที่ปลอดภัยและเชื่อถือได้ในระบบไฟฟ้าทั่วโลก

การใช้งานที่สำคัญ

· การผลิตไฟฟ้า: ปกป้องสเตเตอร์ของเครื่องกำเนิดไฟฟ้าและหม้อแปลงสเต็ปอัพจากความเสียหายระหว่างเหตุขัดข้องของกราวด์ในโรงไฟฟ้าพลังความร้อน พลังน้ำ และนิวเคลียร์

· ยูทิลิตี้และสถานีไฟฟ้าย่อย: ควบคุมกระแสไฟลัดวงจรในเครือข่ายจำหน่ายและส่งสัญญาณ ลดความเสี่ยงไฟฟ้าดับ และปรับปรุงความปลอดภัย

· สิ่งอำนวยความสะดวกทางอุตสาหกรรม: ปกป้องมอเตอร์ สวิตช์เกียร์ และระบบเคเบิลแรงดันปานกลางในโรงงานปิโตรเคมี โรงถลุงเหล็ก และไซต์การผลิต

· พลังงานทดแทน: จัดเตรียมการต่อสายดินที่เป็นกลางสำหรับระบบรวบรวมฟาร์มกังหันลม หม้อแปลงสเต็ปอัพอินเวอร์เตอร์พลังงานแสงอาทิตย์ และระบบกักเก็บพลังงานแบตเตอรี่ (BESS)

· ทางทะเลและนอกชายฝั่ง: NER ที่ทนต่อการกัดกร่อนสำหรับระบบไฟฟ้าบนเรือและแพลตฟอร์มนอกชายฝั่ง

· การทำเหมือง: หน่วยงานหนักสำหรับการกระจายพลังงานการทำเหมืองใต้ดินและพื้นผิว

เกี่ยวกับ อาร์เอสที อิเล็คทริค

โรงงานโดยตรงด้วยความเป็นเลิศทางวิศวกรรม

ในฐานะผู้ผลิตที่ได้รับการรับรองซึ่งตั้งอยู่ในประเทศจีน เราควบคุมการออกแบบ การผลิต และการทดสอบอย่างเต็มที่ การกำหนดราคาโดยตรงจากโรงงานทำให้มั่นใจได้ถึงต้นทุนที่แข่งขันได้โดยไม่กระทบต่อคุณภาพ

ได้รับการรับรองคุณภาพ ISO 9001

โรงงานขนาด 7,000+ ตารางเมตรของเรามีสถานีเชื่อมกริดอัตโนมัติ ช่องทดสอบไฟฟ้าแรงสูง และการตรวจสอบความถูกต้องด้วยการถ่ายภาพความร้อน NER ทุกคนต้องผ่าน:

· การวัดความต้านทานที่อุณหภูมิแวดล้อมและอุณหภูมิสูง

· การทดสอบความทนทานต่อไดอิเล็กตริก (สูงถึง 95kV เป็นเวลา 1 นาที)

· การทดสอบแรงกระตุ้น BIL (สูงถึง 170kV) เพื่อตรวจสอบความสมบูรณ์ของฉนวน

· การตรวจสอบการเพิ่มขึ้นของอุณหภูมิแบบเต็มโหลด

ความสามารถทางวิศวกรรมแบบกำหนดเอง

เราเชี่ยวชาญในการกำหนดค่าแบบกำหนดเองเพื่อให้ตรงกับข้อกำหนดที่แน่นอนของคุณ:

· แรงดันไฟฟ้าของระบบ:2.4kV ถึง 40.5kV (สูงกว่า)

· กระแสไฟฟ้าขัดข้อง:10A ถึง 2000A

· พิกัดเวลา: 5 วินาทีถึง 60 วินาที

· สิ่งห่อหุ้ม: ในอาคาร ภายนอกอาคาร เกรดมารีน

· องค์ประกอบ: ตะแกรงสเตนเลส / ริบบิ้นสเตนเลส / โลหะผสมแบบกำหนดเอง

· การสิ้นสุด: บุชชิ่งพอร์ซเลน / กล่องเคเบิล / กำหนดเอง

· การตรวจสอบ: CTs, เซ็นเซอร์ความร้อน, หน้าสัมผัสสัญญาณเตือน

ความไว้วางใจระดับโลก การสนับสนุนในท้องถิ่น

ด้วยการส่งออกไปยังกว่า 40 ประเทศ รวมถึงสหรัฐอเมริกา แคนาดา เยอรมนี ออสเตรเลีย และสิงคโปร์ เราได้รับชื่อเสียงในด้านความน่าเชื่อถือ ทีมสนับสนุนด้านวิศวกรรมที่พูดได้หลายภาษาของเราให้คำปรึกษาก่อนการขาย การประสานงานโครงการ และบริการหลังการขาย

คำถามที่พบบ่อย

ถาม: อะไรคือความแตกต่างระหว่างตัวต้านทานต่อสายดินที่เป็นกลางกับระบบที่ต่อสายดินอย่างแน่นหนา?

ตอบ: ในระบบที่มีการลงกราวด์อย่างแน่นหนา กระแสไฟลัดสามารถเข้าถึงหลายหมื่นแอมแปร์ ทำให้เกิดความเสียหายอย่างรุนแรงและการเปลี่ยนแปลงแรงดันไฟฟ้าที่เป็นอันตราย NER จำกัดกระแสไฟฟ้าลัดให้อยู่ในระดับที่ปลอดภัยและคาดเดาได้ โดยทั่วไปคือ 100–1000A เพื่อปกป้องอุปกรณ์และบุคลากร

ถาม: ฉันควรเลือกระดับเวลาใด

ตอบ: พิกัดเวลาควรตรงกับเวลาในการเคลียร์ของรีเลย์ป้องกันและเซอร์กิตเบรกเกอร์ อัตราโดยทั่วไปคือ 10 วินาที (เพื่อการล้างที่เร็วขึ้น) หรือ 30–60 วินาที (สำหรับการป้องกันการประสานงานกับอุปกรณ์ดาวน์สตรีม)

ถาม: NER สามารถใช้กลางแจ้งได้หรือไม่

ก. ใช่. เรามีตัวเครื่องที่ทนทานต่อสภาพอากาศพร้อมการป้องกัน IP23, IP54 และ IP56 พร้อมด้วยพื้นผิวที่ทนต่อการกัดกร่อนและฮาร์ดแวร์สแตนเลสที่ทนทานต่อฝน ละอองน้ำเกลือ และฝุ่น

สำรวจสายผลิตภัณฑ์อื่นๆ

หากต้องการเรียนรู้เพิ่มเติมเกี่ยวกับข้อเสนอตัวต้านทานต่อกราวด์เป็นกลางของเรา โปรดสำรวจหมวดหมู่ผลิตภัณฑ์ต่อไปนี้:

· NER มาตรฐาน – สอดคล้องตามมาตรฐาน IEEE 32, ตะแกรงสแตนเลส, โครงสร้างภายใน/ภายนอกอาคาร

· NERs สำหรับใช้งานในทะเลและนอกชายฝั่ง – กรอบสเตนเลสสตีล ระดับ IP56 พร้อมการป้องกันการกัดกร่อนที่ดียิ่งขึ้น

· NER แรงดันสูง – สำหรับระบบสูงถึง 35kV ที่มีพิกัด BIL สูงถึง 170kV

· NER ที่กำหนดเอง – ออกแบบตามข้อกำหนดเฉพาะของคุณ รวมถึงการจัดอันดับปัจจุบันพิเศษ การจัดอันดับเวลา และแพ็คเกจการตรวจสอบ
