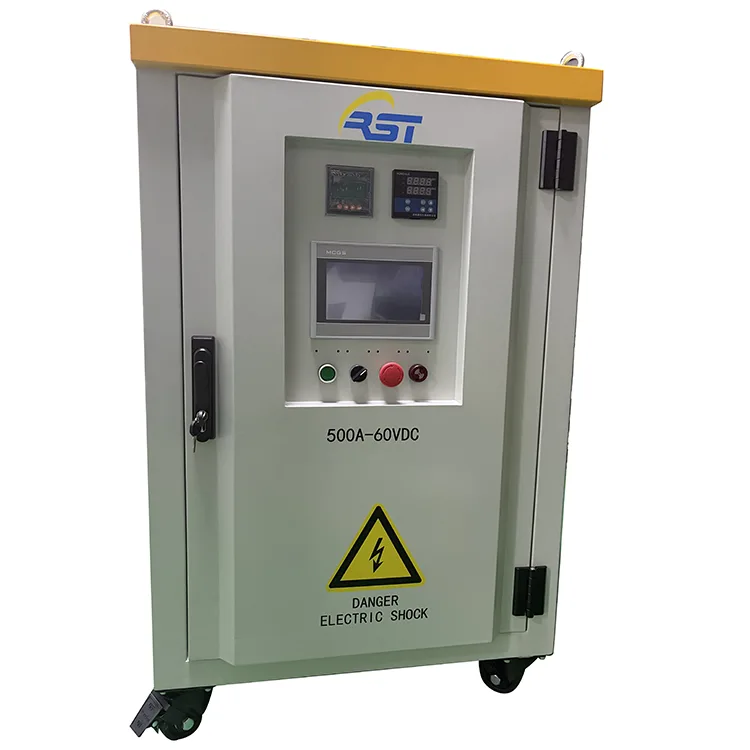

DC Load Bank เป็นอุปกรณ์จำลองโหลดที่ออกแบบมาเพื่อทดสอบคุณลักษณะเอาต์พุตของอุปกรณ์จ่ายไฟ DC โดยเฉพาะ ใช้ได้กับการทดสอบการคายประจุ การตรวจสอบความจุ การคัดกรองอายุ และการประเมินประสิทธิภาพของผลิตภัณฑ์ เช่น ชุดแบตเตอรี่ สถานีชาร์จ DC เครื่องกำเนิดไฟฟ้ากระแสตรง เครื่องแปลงกระแสไฟฟ้า ตัวแปลง DC-DC แผงเซลล์แสงอาทิตย์ และเซลล์เชื้อเพลิง สามารถทำงานได้ในสี่โหมด: กระแสคงที่ (CC), แรงดันไฟฟ้าคงที่ (CV), ความต้านทานคงที่ (CR) และกำลังคงที่ (CP) และสามารถสลับระหว่างโหลดไดนามิกได้อย่างรวดเร็วเพื่อจำลองความผันผวนของกระแสในสภาพการทำงานจริง
อุปกรณ์สวิตชิ่งกำลังที่ใช้คือ MOSFET หรือ IGBT รวมกับสับเปลี่ยนที่มีความแม่นยำสูงหรือเซ็นเซอร์กระแสฮอลล์ ด้วยลูปควบคุม PID ทำให้สามารถควบคุมโหลดได้อย่างรวดเร็วและมีเสถียรภาพ องค์ประกอบความต้านทานมักจะเป็นตัวต้านทานโลหะผสมที่มีความแม่นยำความเหนี่ยวนำต่ำและมีความเสถียรสูง เชื่อมต่อแบบขนานกับโมดูลแบบฟอร์ม อุปกรณ์นี้มีช่วงแรงดันไฟฟ้าคายประจุที่กว้าง (เช่น 0 ถึง 1500V) กระแสไฟฟ้าขนาดใหญ่ (สูงถึงหลายพันแอมแปร์ต่อหน่วย) และความละเอียดในการควบคุมสูง (1mA หรือ 0.1% F.S.)
DC Load Bank แบบเดิมจะแปลงพลังงานไฟฟ้าเป็นพลังงานความร้อน และบังคับให้พัดลมไล่พลังงานออก เหมาะสำหรับการใช้งานที่มีกำลังปานกลางและต่ำ (<100kW) สำหรับกำลังสูง (มากกว่าหลายร้อยกิโลวัตต์) หรือการคายประจุที่มีระยะเวลานาน แนะนำให้ใช้โหลดอิเล็กทรอนิกส์ DC แบบป้อนกลับ สามารถแปลงไฟฟ้ากระแสตรงเป็นไฟฟ้ากระแสสลับและป้อนกลับเข้าสู่โครงข่ายไฟฟ้า ซึ่งช่วยประหยัดพลังงานได้มากแต่มีค่าใช้จ่ายสูงกว่า อินเทอร์เฟซการควบคุมใช้หน้าจอสัมผัสระดับอุตสาหกรรม สามารถตั้งโปรแกรมเส้นโค้งการคายประจุได้หลายค่า (เช่น การคายประจุแบบขั้น การคายประจุแบบพัลส์ การคายประจุทางลาด และสภาพการทำงานของโปรโตคอลการชาร์จ GB/T 27930 สำหรับยานพาหนะไฟฟ้า) นอกจากนี้ยังบันทึกข้อมูล เช่น แรงดัน กระแส ความจุ (Ah) พลังงาน (Wh) และอุณหภูมิ รองรับการส่งออก USB หรือการตรวจสอบเครื่องจักรระดับบน
การทดสอบความจุของแบตเตอรี่ลิเธียมและแบตเตอรี่ตะกั่ว-กรด (การคายประจุที่ 0.2C หรือ 1C จนกระทั่งถึงแรงดันไฟฟ้าตัด), การทดสอบคุณลักษณะเอาต์พุตกระแสคงที่และแรงดันไฟฟ้าคงที่ของสถานีชาร์จ, โหลดตัวแปรระหว่างการสแกนเส้นโค้ง IV ของโมดูลเซลล์แสงอาทิตย์, การทดสอบเส้นโค้งโพลาไรเซชันของกลุ่มเซลล์เชื้อเพลิงไฮโดรเจน, การทดสอบทริปของคอนแทคเตอร์กระแสตรงและเบรกเกอร์ เมื่อเลือกให้คำนึงถึงสิ่งต่อไปนี้: ว่ากำลังจำหน่ายสูงสุดตรงกับกำลังไฟที่ได้รับการจัดอันดับของแหล่งจ่ายไฟที่ทดสอบหรือไม่ (แนะนำให้เว้นระยะขอบ 20%) ช่วงแรงดันและกระแสครอบคลุมค่าขีดจำกัดของอุปกรณ์ที่ทดสอบหรือไม่ (เช่น ชุดแบตเตอรี่ 72V ต้องใช้ช่วง 100V หรือสูงกว่า) ความแม่นยำของกระแสคงที่ (แนะนำให้ใช้ ± 0.1%) ไม่ว่าจะมีการป้องกันการเชื่อมต่อแบบย้อนกลับของแบตเตอรี่, แรงดันไฟเกิน, กระแสไฟเกินและการป้องกันอุณหภูมิเกิน; อินเตอร์เฟซการสื่อสาร (RS232, RS485, LAN, CAN) นอกจากนี้ สำหรับการทดสอบชุดแบตเตอรี่ ขอแนะนำให้เลือกผลิตภัณฑ์ที่มีฟังก์ชันการสื่อสาร CAN และการแยกวิเคราะห์ไฟล์ DBC ซึ่งสามารถอ่านข้อมูล BMS ได้โดยตรงและทำการบันทึกแบบซิงโครนัส DC Load Bank เป็นอุปกรณ์พื้นฐานในการวิจัยและพัฒนา การผลิต และกระบวนการตรวจสอบคุณภาพของอุตสาหกรรมพลังงานใหม่
