ตัวต้านทานแบบสัมผัสกระแสไฟ SMD เป็นตัวต้านทานความแม่นยำความต้านทานต่ำชนิดติดตั้งบนพื้นผิว (SMD) ผลิตโดยใช้เทคโนโลยีความต้านทานโลหะผสมหรือกระบวนการฟิล์มหนา เหมาะสำหรับการผลิตแบบติดตั้งบนพื้นผิวโดยอัตโนมัติ และเป็นโซลูชันที่ต้องการสำหรับการตรวจจับกระแสไฟฟ้าในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคในปัจจุบัน แผงป้องกันแบตเตอรี่ลิเธียม (BMS) เครื่องมือไฟฟ้า โดรน แล็ปท็อป อุปกรณ์จ่ายไฟของเซิร์ฟเวอร์ และผลิตภัณฑ์อื่นๆ เมื่อเปรียบเทียบกับประเภทปลั๊กอิน ตัวต้านทานการสุ่มตัวอย่างแบบยึดบนพื้นผิวมีข้อดี เช่น ขนาดเล็ก น้ำหนักเบา ไม่มีการเหนี่ยวนำตะกั่ว เหมาะสำหรับความถี่สูง ความสม่ำเสมอที่ดี และประสิทธิภาพการผลิตสูงอาร์เอสทีการไฟฟ้ายังมีบริการหลายประเภทตัวต้านทานความรู้สึกปัจจุบัน. กรุณามาปรึกษาการซื้อ!

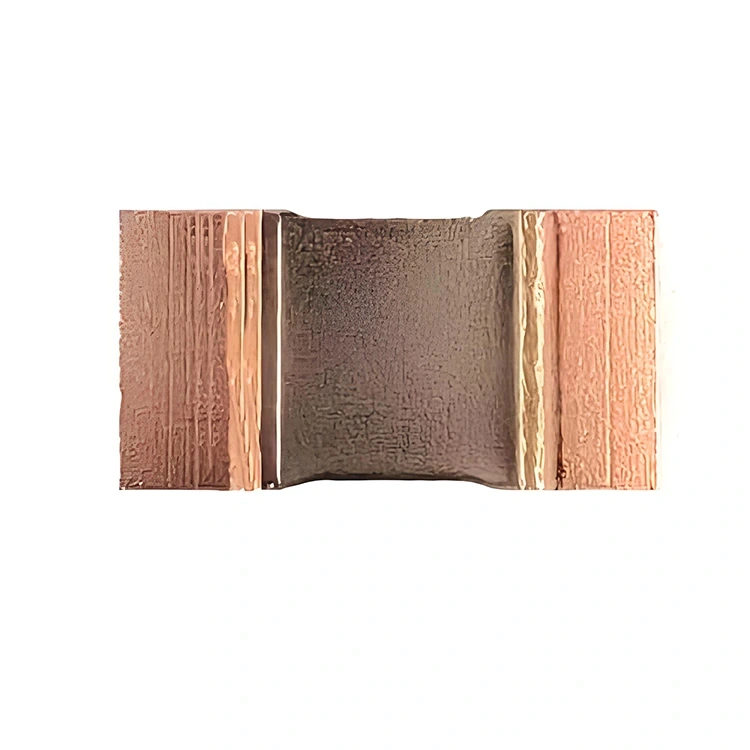

ตัวต้านทานโลหะผสม (แถบโลหะหรือฟอยล์โลหะ) ทำขึ้นโดยการปั๊มวัสดุโลหะผสม เช่น แมงกานีส-ทองแดง นิกเกิล-ทองแดง หรือเหล็ก-โครเมียม-อลูมิเนียม ให้เป็นรูปทรงแบน ปลายทั้งสองข้างเชื่อมหรือขึ้นรูปโดยตรงเข้ากับอิเล็กโทรดขั้วต่อ จากนั้นจึงเคลือบชั้นป้องกัน โครงสร้างประเภทนี้มีความต้านทานต่ำมาก (0.2 mΩ ถึง 10 mΩ) ค่าเบี่ยงเบนของอุณหภูมิต่ำมาก (±20 ถึง ±50 ppm/℃) และความหนาแน่นของพลังงานสูง (เช่น แพ็คเกจ 2512 สามารถให้กำลัง 2W ถึง 5W) ตัวต้านทานสุ่มตัวอย่างแบบยึดบนพื้นผิวฟิล์มหนาใช้ตัวต้านทานแบบพิมพ์วางบนพื้นผิวเซรามิก แต่อุณหภูมิที่เบี่ยงเบนและความเสถียรในระยะยาวนั้นไม่ดีเท่ากับตัวต้านทานแบบโลหะผสม ดังนั้นประเภทโลหะผสมจึงมักใช้ในการใช้งานที่มีความแม่นยำสูง ขนาดแพ็คเกจทั่วไป ได้แก่ 0805, 1206, 2010, 2512, 2726, 2728 เป็นต้น ยิ่งตัวเลขมาก พลังงานก็จะยิ่งมากขึ้น ความแม่นยำ ±1% เป็นมาตรฐาน ในขณะที่ ±0.5% และ ±0.1% ใช้สำหรับการจัดการแบตเตอรี่ที่มีความแม่นยำสูง ตัวต้านทานสุ่มตัวอย่างแบบยึดพื้นผิวแบบสี่ขั้ว (เคลวิน) (เช่น บรรจุภัณฑ์ 2728) ปรับปรุงความแม่นยำในการวัดให้ดียิ่งขึ้น และขจัดอิทธิพลของความต้านทานการสัมผัสที่ขั้วไฟฟ้าของขั้วต่อ
การตรวจจับกระแสการชาร์จของสมาร์ทโฟน (ร่วมกับโปรโตคอลการชาร์จเร็ว), การวัดแบตเตอรี่ของกล่องชาร์จหูฟัง TWS, การป้องกันกระแสไฟเกินของชุดแบตเตอรี่เครื่องมือไฟฟ้า, ผลตอบรับกระแสไฟสำหรับแหล่งจ่ายไฟหลักของ CPU ของเซิร์ฟเวอร์, การตรวจสอบกระแสไฟของพลังงานแบตเตอรี่ของโดรน, การตรวจจับกระแสของแบตเตอรี่แต่ละสายใน BMS ฯลฯ ประเด็นสำคัญสำหรับการเลือกตัวต้านทานความรู้สึกกระแสไฟ SMD:
1) แรงดันไฟฟ้าตกที่เกิดจากผลิตภัณฑ์ของกระแสไฟที่กำหนดและค่าความต้านทานควรอยู่ในช่วงที่มีประสิทธิผลของ ADC
2) เส้นโค้งการลดพลังงาน: ตัวต้านทาน SMD อาศัยฟอยล์ทองแดง PCB สำหรับการกระจายความร้อน และต้องใช้แผ่นอิเล็กโทรดและพื้นที่ฟอยล์ทองแดงเพียงพอ
3) ตัวเหนี่ยวนำ: สำหรับการตรวจจับกระแสสวิตชิ่งระดับ MHz ค่าความเหนี่ยวนำของตัวต้านทานโลหะผสมมักจะต่ำกว่า 2nH ในขณะที่ตัวต้านทานแบบฟิล์มหนามีความเหนี่ยวนำสูงกว่าเล็กน้อย
4) เอฟเฟกต์เทอร์โมอิเล็กทริก: สำหรับการตรวจจับกระแสไมโคร (เช่นระดับ mAh) เอฟเฟกต์เทอร์โมอิเล็กทริกที่จุดเชื่อมต่อโลหะผสมทองแดงจะทำให้เกิดการดริฟท์เป็นศูนย์ และเลือกวัสดุที่มีเอฟเฟกต์เทอร์โมอิเล็กทริกต่ำ
