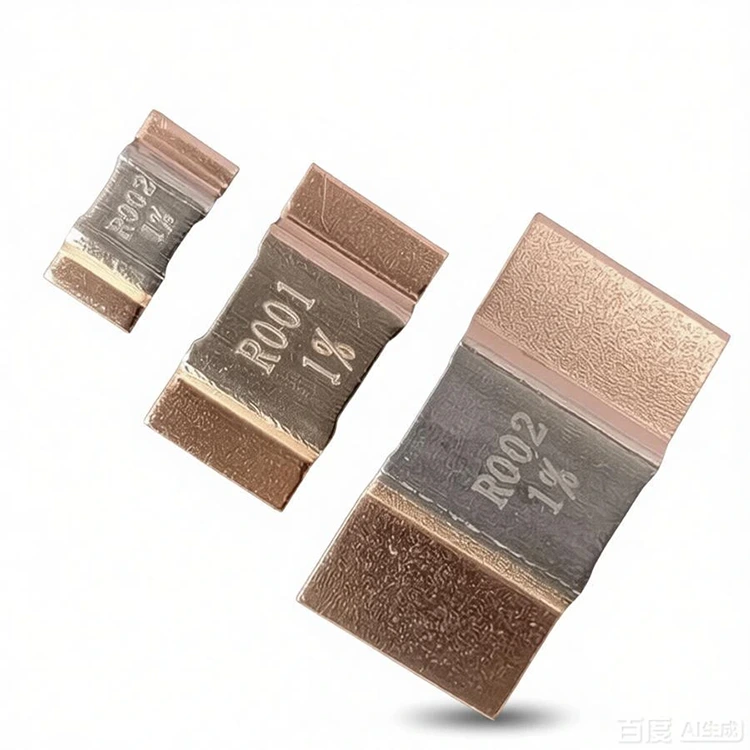

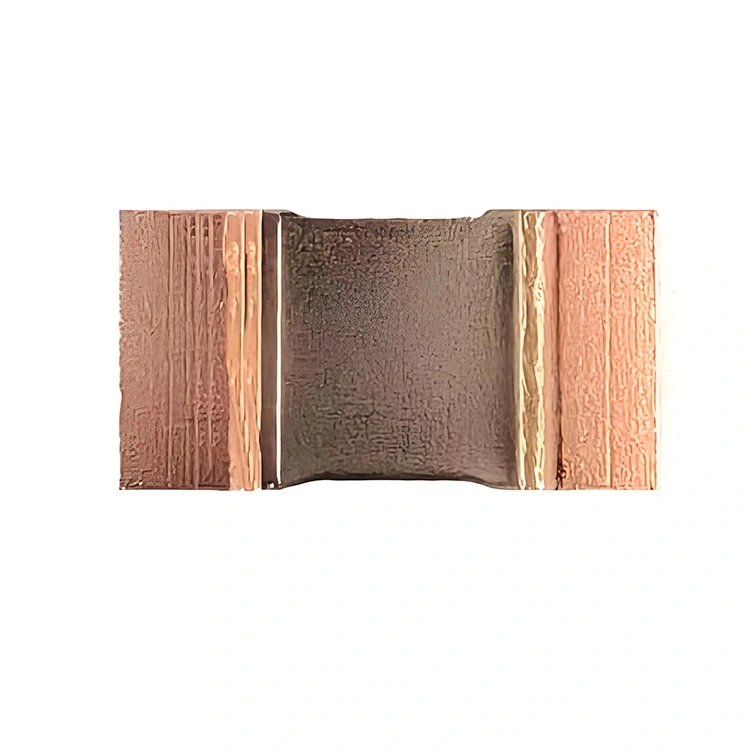

ตัวต้านทานความรู้สึกกระแสโลหะผสมเปลือย

ตัวต้านทานตรวจจับกระแสไฟฟ้าแบบโลหะผสมเปลือยจาก RST Electric แสดงถึงความล้ำหน้าในเทคโนโลยีการตรวจจับกระแสไฟฟ้าที่มีความแม่นยำ ออกแบบมาสำหรับการใช้งานที่พื้นที่บอร์ดอยู่ในระดับพรีเมี่ยมและความแม่นยำในการวัดเป็นสิ่งสำคัญยิ่ง Surface Mount Shunt นี้ใช้กระบวนการเชื่อมลำแสงอิเล็กตรอนขั้นสูงเพื่อเชื่อมองค์ประกอบความต้านทานโลหะผสมที่มีความเสถียรสูงเข้ากับอิเล็กโทรดทองแดงบริสุทธิ์ โครงสร้างโลหะทั้งหมดนี้ช่วยลดการเหนี่ยวนำปรสิตและ EMF ความร้อนซึ่งพบได้ทั่วไปในวงจรแบ่งแบบฟิล์มหนาหรือแบบลวดพัน ทำให้สามารถตรวจจับกระแสได้อย่างรวดเร็วและแม่นยำในวงจรความถี่สูง

วัสดุหลัก

แกนของตัวต้านทานโอห์มต่ำนี้คือองค์ประกอบโลหะผสมที่มีความแม่นยำซึ่งมีให้เลือกวัสดุสามแบบ: Manganin (CuMn) สำหรับการใช้งาน TCR ต่ำ Karma (NiCr) เพื่อความเสถียรที่เหนือกว่า และ FeCrAl (เหล็ก-โครเมียม-อลูมิเนียม) สำหรับสภาพแวดล้อมที่มีอุณหภูมิสูง องค์ประกอบนี้คือลำแสงอิเล็กตรอนที่เชื่อมเข้ากับปลายทองแดงบริสุทธิ์ ทำให้เกิดโครงสร้างเสาหินที่มีความต้านทานการสัมผัสน้อยที่สุดและมีความแข็งแรงเชิงกลที่ยอดเยี่ยม ผลลัพธ์ที่ได้คือตัวต้านทานที่สามารถทนต่อกระแสไฟกระชากสูง วงจรความร้อน และการเสื่อมสภาพในระยะยาวโดยไม่เบี่ยงเบน

ซีรี่ส์ WSN มีจำหน่ายในรูปแบบติดตั้งบนพื้นผิวมาตรฐานสี่แบบ:

● 2512 (6.4×3.2 มม.) – อัตรา 3W เหมาะสำหรับระบบกำลังไฟฟ้าขนาดเล็ก

● 3920 (10×5.2 มม.) – อัตรา 5W ปรับให้เหมาะสมสำหรับการใช้งานด้านยานยนต์และอุตสาหกรรม

● 5930 (15×7.2 มม.) – อัตรา 7W สำหรับบัสบาร์กระแสสูงและชุดแบตเตอรี่

● 2726 (6.95×6.6 มม.) – อัตรา 5W, รูปแบบสี่เหลี่ยมจัตุรัสโปรไฟล์ต่ำที่ไม่เหมือนใครสำหรับเลย์เอาต์ที่หนาแน่น

ค่าความต้านทานครอบคลุมตั้งแต่ 0.1mΩ ชั้นนำของอุตสาหกรรม จนถึง 5mΩ โดยมีพิกัดความเผื่อ ±0.5% และ TCR ต่ำถึง ±100 ppm/°C (แมงกานิน) แต่ละยูนิตผ่านการทดสอบความน่าเชื่อถืออย่างเข้มงวดตามมาตรฐาน AEC-Q200 รวมถึงการหมุนเวียนของอุณหภูมิ การจัดเก็บที่อุณหภูมิสูง อายุการใช้งานของโหลด และการสัมผัสความร้อนชื้น

ในฐานะผู้ผลิตตัวต้านทานกระแสไฟแบบ Bare Alloy ที่เชื่อถือได้ในประเทศจีน RST Electric ผสมผสานวิศวกรรมตัวต้านทานที่มีความแม่นยำมากว่า 10 ปีเข้ากับเทคนิคการผลิตขั้นสูงเพื่อส่งมอบส่วนประกอบที่ตอบสนองความต้องการสูงสุดด้านยานยนต์ อุตสาหกรรม และพลังงานทดแทน

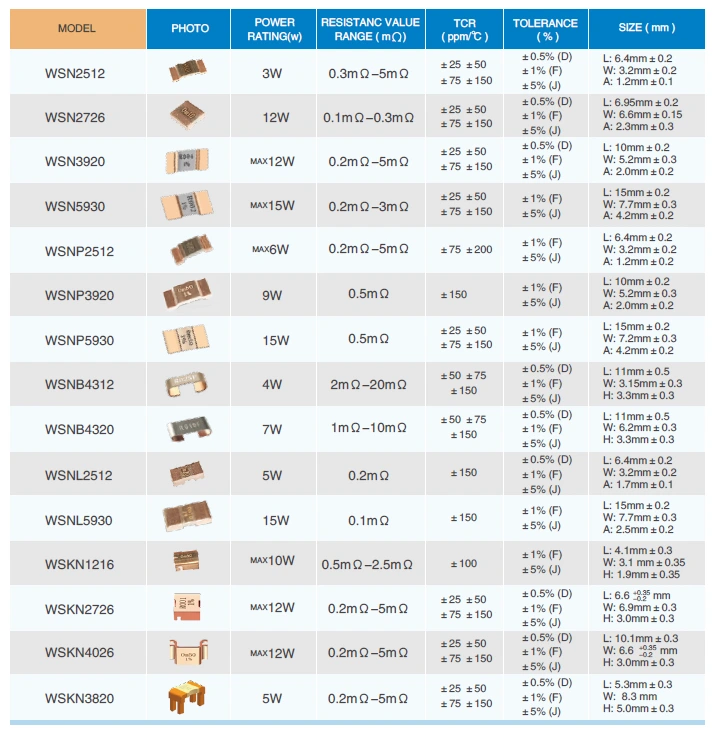

ข้อกำหนดทางเทคนิค

คุณสมบัติผลิตภัณฑ์

1.โครงสร้างการเชื่อมด้วยลำแสงอิเล็กตรอน – การเชื่อมระหว่างโลหะผสมกับทองแดงแบบเสาหินช่วยลดความต้านทานต่อการสัมผัส และรับประกันความแข็งแรงทางกลที่ยอดเยี่ยมและความเสถียรในระยะยาว

2.ความต้านทานต่ำเป็นพิเศษถึง 0.1mΩ – ช่วยให้สามารถวัดค่าแอมแปร์นับร้อยได้อย่างแม่นยำ โดยมีการสูญเสียพลังงานและแรงดันไฟฟ้าตกน้อยที่สุด

3. ตัวเหนี่ยวนำต่ำมาก (0.5nH – 5nH) – ตัวเหนี่ยวนำปรสิตใกล้ศูนย์ช่วยให้ใช้ในวงจรสวิตชิ่งความถี่สูง (สูงถึงหลาย MHz) โดยไม่มีการบิดเบือนสัญญาณ

4. EMF ของเทอร์โมอิเล็กทริกต่ำมาก (<1µV/°C) – ลดข้อผิดพลาดในการวัดที่เกิดจากการไล่ระดับของอุณหภูมิทั่วตัวต้านทาน ซึ่งมีความสำคัญอย่างยิ่งต่อการตรวจจับกระแสที่แม่นยำ

5.ตัวเลือกโลหะผสมหลายรายการ – เลือก Manganin (TCR ต่ำ), Karma (ความเสถียรสูง) หรือ FeCrAl (อุณหภูมิสูง) เพื่อปรับประสิทธิภาพให้เหมาะสมสำหรับการใช้งานเฉพาะด้าน

6.รอยเท้า SMD มาตรฐานอุตสาหกรรม – มีจำหน่ายในขนาด 2512, 3920, 5930 และ 2726 เข้ากันได้กับกระบวนการประกอบอัตโนมัติ

7. ความหนาแน่นของพลังงานสูง – สูงถึง 7 วัตต์ในแพ็คเกจ 5930 ขนาดกะทัดรัด เหมาะสำหรับโมดูลพลังงานและชุดแบตเตอรี่ที่มีพื้นที่จำกัด

8.ความคลาดเคลื่อนความแม่นยำ – ±0.5% สำหรับการวัดกระแสไฟฟ้าที่มีความแม่นยำสูงใน BMS ของยานยนต์และไดรฟ์ทางอุตสาหกรรม

9. โครงสร้างโลหะทั้งหมด - ไม่มีพื้นผิวเซรามิกหรือวัสดุฟิล์มหนาช่วยให้มั่นใจได้ถึงการจัดการพัลส์และการนำความร้อนที่เหนือกว่า

การใช้งานผลิตภัณฑ์

การวาดภาพและขนาด

แพ็คเกจและการจัดส่ง

RST Electric รับประกันการจัดส่งที่ปลอดภัยของตัวต้านทานแบบสัมผัสกระแสไฟฟ้า Bare Alloy ทุกตัว:

● บรรจุภัณฑ์เทปและม้วน: ตัวต้านทานซีรีส์ WSN ทั้งหมดมีจำหน่ายในม้วนขนาด 7 นิ้วหรือ 13 นิ้ว (ปริมาณต่อม้วน: 4000 สำหรับ 2512, 2000 สำหรับ 3920/5930, 1000 สำหรับ 2726) เข้ากันได้กับชุดประกอบหยิบและวางอัตโนมัติ

● บรรจุภัณฑ์จำนวนมาก: มีจำหน่ายตามคำขอสำหรับการสร้างต้นแบบหรือการผลิตในปริมาณน้อย

● ความไวต่อความชื้น: ตัวต้านทานเหล่านี้จัดอยู่ในประเภท MSL 1 (อายุการเก็บรักษาไม่จำกัด) และไม่จำเป็นต้องจัดการความชื้นเป็นพิเศษ

● เอกสารประกอบ: รายการบรรจุภัณฑ์ ใบรับรองการตรวจสอบ และการสำแดงวัสดุรวมอยู่ในการจัดส่งแต่ละครั้ง

● ตัวเลือกการขนส่ง: บริการจัดส่งด่วน (DHL/FedEx/UPS) สำหรับปริมาณน้อย การขนส่งทางอากาศสำหรับปริมาณปานกลาง การขนส่งทางทะเลสำหรับการสั่งซื้อจำนวนมาก

คำถามที่พบบ่อย

1.Q: ข้อดีของการเลือก RST Electric คืออะไร

ตอบ: เรามีส่วนร่วมอย่างลึกซึ้งในด้านตัวต้านทานกระแสไฟแบบ Bare Alloy มานานกว่า 10 ปี เราเป็นผู้ผลิตที่ได้รับการรับรองซึ่งควบคุมการคัดเลือกโลหะผสม การเชื่อมลำแสงอิเล็กตรอน และกระบวนการทดสอบได้เต็มรูปแบบ ไม่มีขั้นตอนระหว่างกลาง โรงงานจัดหาผลิตภัณฑ์โดยตรงในราคาที่คุ้มค่าสูง เรามีฐานการผลิตที่ได้รับการรับรองมาตรฐาน ISO 9001 และสายการผลิตเฉพาะ ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบทางไฟฟ้า 100% และตัวอย่างผ่านการทดสอบความน่าเชื่อถือระดับยานยนต์ AEC-Q200 คุณภาพมีเสถียรภาพและควบคุมได้ และสามารถปรับให้เข้ากับสถานการณ์ที่มีความต้องการสูง เช่น การใช้งานด้านยานยนต์และอุตสาหกรรมได้อย่างแม่นยำ

2. ถาม: บริษัท ของคุณมีบริการปรับแต่งอะไรบ้าง?

ตอบ: เราให้บริการปรับแต่งที่ครอบคลุมในหลายมิติ: ขนาดบรรจุภัณฑ์รองรับข้อกำหนดมาตรฐาน เช่น 2512 และ 3920 รวมถึงขนาดที่กำหนดเอง ช่วงความต้านทานคือตั้งแต่0.1mΩถึง5mΩและสามารถปรับแต่งค่าความต้านทานพิเศษได้ ความคลาดเคลื่อนสามารถต่ำถึง ± 0.1% เหมาะสำหรับความต้องการความแม่นยำที่แตกต่างกัน วัสดุอาจเป็นทองแดงแมงกานีส กามารมณ์ ฯลฯ หรือโลหะผสมที่ปรับแต่งเอง ในเวลาเดียวกัน รองรับตัวเลือก TCR ±100 ถึง ±750ppm/°C และสามารถเลือกการเคลือบเทอร์มินัลเป็นการชุบดีบุกบริสุทธิ์ ตะกั่วดีบุก หรือชุบทองได้ตามความต้องการ

3. ถาม: การรับประกันคุณภาพมีอะไรบ้าง?

ตอบ: ตัวต้านทานกระแสไฟแบบ Bare Alloy แต่ละตัวที่เราผลิตผ่านการทดสอบทางไฟฟ้า 100% โดยมุ่งเน้นที่การตรวจสอบพารามิเตอร์หลัก เช่น ค่าความต้านทานและพิกัดความเผื่อ ตัวอย่างยังได้รับการทดสอบตามมาตรฐาน AEC-Q200 รวมถึงการหมุนเวียนของอุณหภูมิ อายุการใช้งานของโหลด การจัดเก็บที่อุณหภูมิสูง และการทดสอบความชื้น ซึ่งตรงตามข้อกำหนดด้านประสิทธิภาพสำหรับการใช้งานในยานยนต์อย่างครบถ้วน เรามีระบบการผลิตที่ได้รับการรับรองมาตรฐาน ISO 9001 และทีมวิศวกรมืออาชีพที่ทุ่มเทให้กับโซลูชันการตรวจจับกระแสไฟฟ้าระดับยานยนต์โดยเฉพาะ เพื่อให้มั่นใจถึงเสถียรภาพและความน่าเชื่อถือในระยะยาวของผลิตภัณฑ์

4. ถาม: เวลาในการจัดส่ง วิธีจัดส่ง และการรับประกันหลังการขายคือเท่าไร?

ตอบ: เวลาในการจัดส่งมีความยืดหยุ่น สำหรับสินค้าขนาดมาตรฐานจะใช้เวลา 10-15 วันทำการ สำหรับผลิตภัณฑ์ที่กำหนดเองจะใช้เวลาประมาณ 15-25 วันทำการ สามารถเลือกวิธีจัดส่งได้ตามปริมาณการซื้อ สำหรับสินค้าจำนวนน้อย สามารถใช้บริการจัดส่งระหว่างประเทศ เช่น DHL ได้ สำหรับปริมาณปานกลาง สามารถใช้การขนส่งทางอากาศได้ สำหรับสินค้าจำนวนมาก สามารถใช้ขนส่งทางทะเลได้ หลังการขายให้การรับประกัน 12 เดือน มีการวินิจฉัยข้อบกพร่องจากระยะไกลและจัดส่งอะไหล่ สามารถจัดเตรียมเอกสารที่ครบถ้วน เช่น รายงานการทดสอบและใบรับรองวัสดุพร้อมกับสินค้าได้ ในเวลาเดียวกัน มีการให้การสนับสนุนทางเทคนิคในการรวมผลิตภัณฑ์ตลอดกระบวนการเพื่อให้แน่ใจว่าได้รับประสบการณ์การซื้อที่ไร้กังวล
