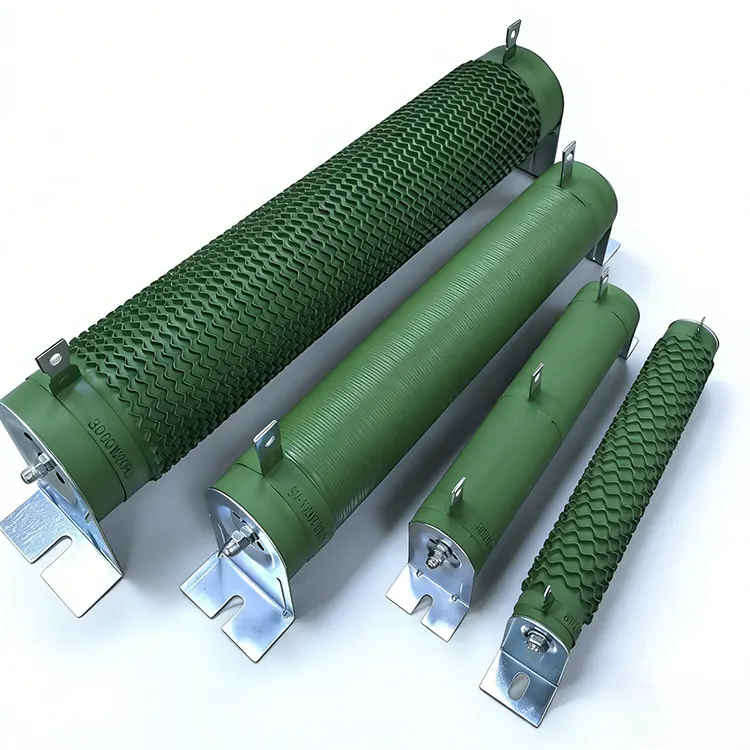

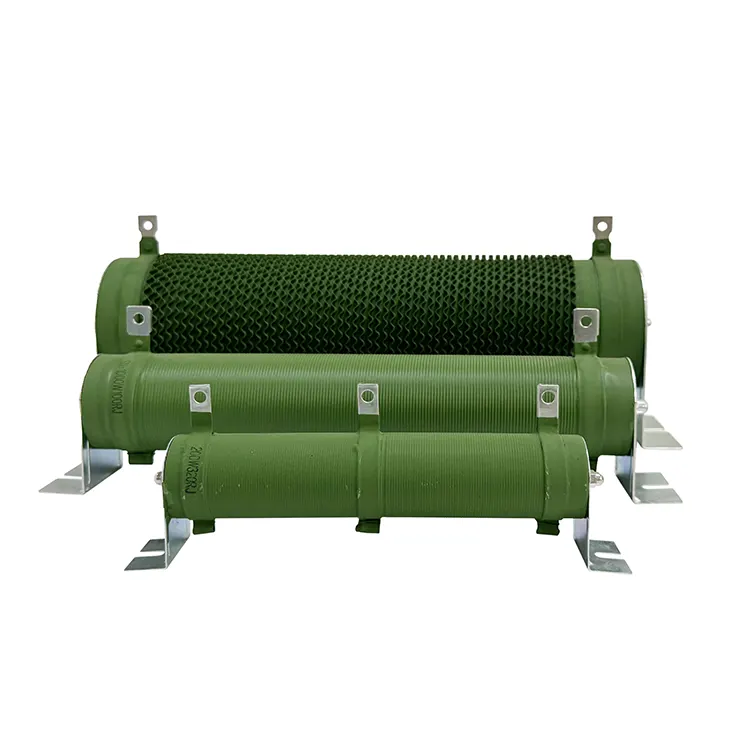

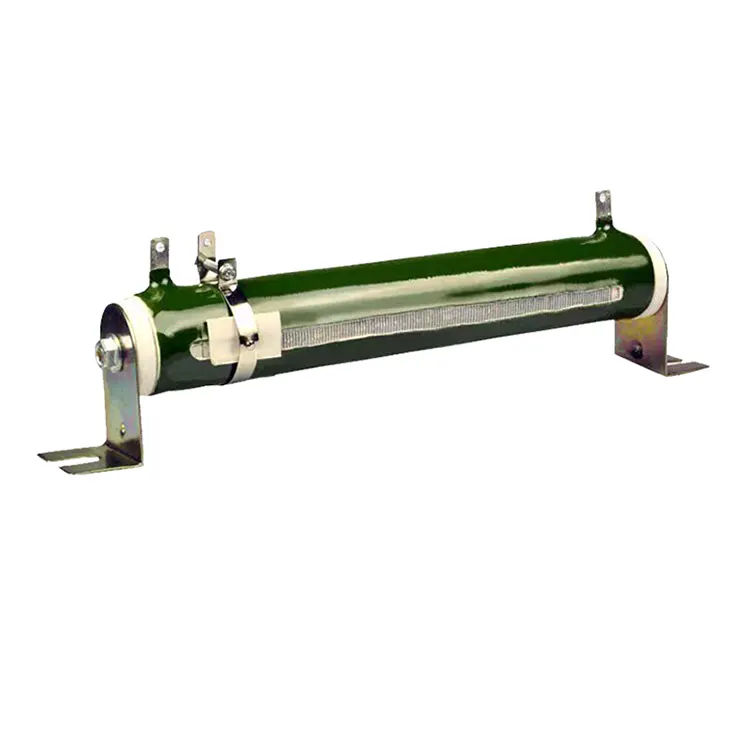

ตัวต้านทานแบบลวดพันแบบท่อเป็นส่วนประกอบตัวต้านทานกำลังสูงแบบดั้งเดิมแต่ยังคงใช้กันอย่างแพร่หลาย โครงสร้างประกอบด้วยลวดต้านทานโลหะผสมที่คดเคี้ยวสม่ำเสมอ (เช่น ทองแดง-นิกเกิล ทองแดง-แมงกานีส หรือโลหะผสมนิกเกิล-โครเมียม) บนท่อเซรามิกที่มีความบริสุทธิ์สูง (อลูมินาหรือพอร์ซเลนแป้งโรยตัว) โดยปลายทั้งสองข้างถูกดึงออกผ่านฝาโลหะหรือขั้วต่อสกรู พื้นผิวเคลือบด้วยชั้นฉนวนทนอุณหภูมิสูงและสีทนไฟ (ซิลิกอนเรซินอินทรีย์หรืออีพอกซีเรซิน) การออกแบบนี้ช่วยให้ตัวต้านทานต้านทานความร้อน ความแข็งแรงทางกล และความเสถียรในระยะยาวได้สูงมาก หลอดเซรามิกไม่เพียงทำหน้าที่เป็นโครงเท่านั้น แต่ยังช่วยกระจายความร้อนด้วย เนื่องจากวัสดุเซรามิกมีค่าการนำความร้อนได้ดีกว่าพลาสติกธรรมดาและสามารถทนต่ออุณหภูมิได้สูงถึง 300-500°C โดยไม่ทำให้อ่อนตัว
อาร์เอสทีการไฟฟ้านำเสนอประเภทต่างๆตัวต้านทานเบรก. กรุณามาปรึกษาการซื้อ!
ช่วงกำลังขยายจากไม่กี่วัตต์ไปจนถึงหลายกิโลวัตต์ (โดยทั่วไปคือ 20 W ถึง 15 kW) ในขณะที่ค่าความต้านทานครอบคลุมตั้งแต่ 0.1 Ω ถึงหลายร้อย kΩ โดยทั่วไปความแม่นยำจะอยู่ที่ ±5% หรือ ±10% แม้ว่าจะมีเกรดความแม่นยำสูง ±1% ก็ตาม เนื่องจากโครงสร้างบาดแผล ตัวต้านทานเหล่านี้จึงมีความเหนี่ยวนำค่อนข้างสูง จึงไม่เหมาะสำหรับวงจรความถี่สูง อย่างไรก็ตาม เหมาะอย่างยิ่งสำหรับการจ่ายไฟ การเบรก การชาร์จล่วงหน้า การคายประจุ และการบัฟเฟอร์ที่ทำงานที่ความถี่ของสายไฟหรือความถี่ต่ำ (<1 kHz) ข้อได้เปรียบหลักของตัวต้านทานแบบลวดพันแบบท่อคือความสามารถในการโอเวอร์โหลดที่แข็งแกร่ง พวกเขาสามารถทนต่อไฟกระชากในระยะเวลาสั้นๆ ได้สูงสุดถึง 10 เท่าของกำลังไฟที่กำหนด โดยไม่ทำให้เกิดความเสียหาย นอกจากนี้ ค่าความต้านทานยังแสดงความแปรผันตามอุณหภูมิน้อยที่สุด (โดยมีค่าสัมประสิทธิ์อุณหภูมิโดยทั่วไปอยู่ที่ ±50 ถึง ±300 ppm/°C) การเคลือบผิวต้องเป็นไปตามมาตรฐานการหน่วงไฟ UL94 V-0 และไม่มีการแตกร้าวหรือการหลุดลอกแม้ในสภาวะที่มีอุณหภูมิสูง
ขีดจำกัดไฟกระชากอินพุตสำหรับการสลับแหล่งจ่ายไฟ (ทางเลือกแทนเทอร์มิสเตอร์ NTC แต่ตัวต้านทานแบบลวดพันจะทนต่อแรงกระแทกได้ดีกว่า), วงจรก่อนการชาร์จสำหรับบัส DC ของตัวแปลงความถี่, ตัวต้านทานการคายประจุสำหรับตัวเก็บประจุไฟฟ้าแรงสูง, ตัวต้านทานแบบแบ่งสำหรับเครื่องเชื่อม, ตัวต้านทานกำลังเอาต์พุต (โหลดจำลอง) สำหรับเครื่องขยายสัญญาณเสียง, ตัวต้านทานการเบรกสำหรับลิฟต์ ฯลฯ ในตู้ควบคุมอุตสาหกรรม ตัวต้านทานแบบลวดพันแบบท่อมักใช้เป็นองค์ประกอบความร้อนในเครื่องทำความร้อนแบบลดความชื้น
1) กำลัง: คำนวณ I²R โดยอิงจากกระแสคงที่ในวงจรและเว้นระยะไว้อย่างน้อย 50%
2) ความต้านทาน: กำหนดตามกฎของโอห์มและแรงดันไฟฟ้าตกเป้าหมาย
3) ระดับแรงดันไฟฟ้า: ระยะห่างตามผิวฉนวนระหว่างส่วนรองรับโลหะที่ปลายทั้งสองของท่อเซรามิกต้องเป็นไปตามมาตรฐานความปลอดภัย (เช่นข้อกำหนด UL, CE)
4) วิธีการติดตั้ง: สามารถติดตั้งได้ในแนวนอนหรือแนวตั้ง แต่ต้องแน่ใจว่ามีการระบายอากาศที่ดีโดยรอบเพื่อหลีกเลี่ยงการสะสมความร้อน
