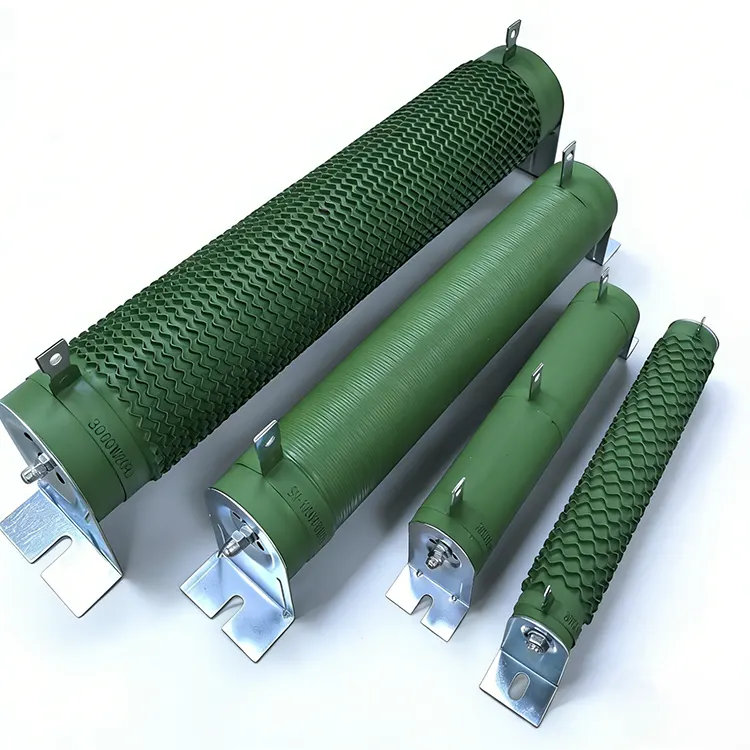

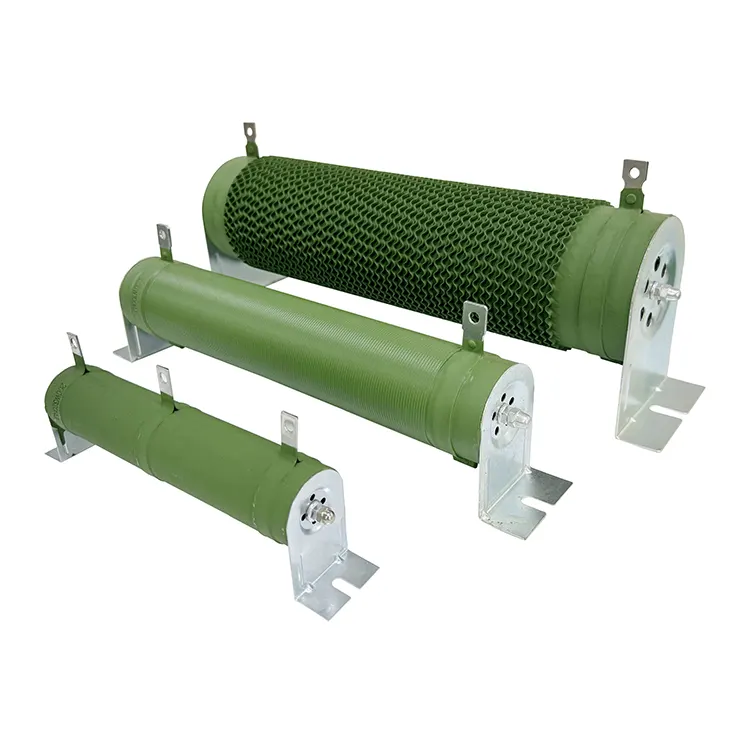

ตัวต้านทานแบบลวดพันกำลัง

RST Electric นำเสนอตัวต้านทานแบบลวดพันกำลังไฟฟ้าประสิทธิภาพสูงที่ออกแบบมาเพื่อการใช้งานด้านพลังงานที่มีความต้องการสูง โดดเด่นด้วยองค์ประกอบที่มีการพันอย่างแม่นยำบนท่อเซรามิกที่มีความบริสุทธิ์สูงพร้อมการเคลือบซิลิโคน ตัวต้านทานแบบลวดพันนี้ให้ความเสถียรที่ยอดเยี่ยม การทำงานที่อุณหภูมิสูง และคุณลักษณะที่ไม่เหนี่ยวนำโดยธรรมชาติ ด้วยพิกัดกำลังตั้งแต่ 50W ถึง 10kW และช่วงความต้านทานตั้งแต่ 0.1Ω ถึง 10kΩ จึงเหมาะอย่างยิ่งสำหรับการจ่ายไฟ มอเตอร์ไดรฟ์ อุปกรณ์ทางการแพทย์ และระบบพลังงานหมุนเวียน มีค่าความคลาดเคลื่อน ±1% และ ±5% พร้อมตัวเลือก TCR ตั้งแต่ ±50 ppm/°C ถึง ±350 ppm/°C ตัวต้านทานแบบลวดพันกำลังสูงนี้รับประกันประสิทธิภาพที่เชื่อถือได้ในการใช้งานโหลดทั้งแบบต่อเนื่องและแบบพัลส์

ส่งคำถาม

รายละเอียดสินค้า

ตัวต้านทานแบบลวดพันกำลังจาก RST Electric ผสมผสานโครงสร้างแบบท่อแบบดั้งเดิมเข้ากับวัสดุที่ทันสมัย เพื่อสร้างส่วนประกอบอเนกประสงค์และความน่าเชื่อถือสูงสำหรับระบบไฟฟ้าทางอุตสาหกรรมและเชิงพาณิชย์ ที่แกนกลาง ตัวต้านทานแบบลวดพันแบบท่อนี้โดดเด่นด้วยลวดต้านทานที่มีความแม่นยำพันรอบท่อเซรามิกที่มีความบริสุทธิ์สูง โดยเลือกใช้เนื่องจากมีค่าการนำความร้อน ความแข็งแรงเชิงกล และคุณสมบัติฉนวนไฟฟ้าที่ดีเยี่ยม

องค์ประกอบได้รับการปกป้องด้วยการเคลือบซิลิโคนอุณหภูมิสูงที่ให้ความต้านทานต่อความชื้น การเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว และการปนเปื้อนต่อสิ่งแวดล้อม ในขณะที่ยังคงรักษาการกระจายความร้อนได้ดีเยี่ยม โครงสร้างนี้ส่งผลให้ Power Wirewound Resistor สามารถทำงานได้อย่างต่อเนื่องที่อุณหภูมิพื้นผิวสูงถึง +200°C โดยทดสอบความเป็นฉนวนที่ AC 3kV เป็นเวลา 5 วินาที รูปแบบการพันขดลวดได้รับการปรับให้เหมาะสมเพื่อลดความเหนี่ยวนำ ทำให้ผลิตภัณฑ์นี้เหมาะสำหรับวงจรไฟฟ้ากระแสสลับและพัลส์ที่ต้องการการตอบสนองที่รวดเร็วและการเปลี่ยนเฟสต่ำ

ด้วยพิกัดกำลังตั้งแต่ 50W ถึง 10kW ต่อหน่วย ตัวต้านทานแบบลวดพันกำลังสูงนี้ทำหน้าที่เป็นโซลูชันที่คุ้มค่าสำหรับการใช้งานตั้งแต่วงจร snubber ในแหล่งจ่ายไฟไปจนถึงการเบรกแบบไดนามิกในมอเตอร์ไดรฟ์และโหลดแบงก์ในอุปกรณ์ทดสอบ

ในฐานะผู้ผลิตตัวต้านทาน Power Wirewound ที่เชื่อถือได้ในประเทศจีน RST Electric ผสมผสานความเชี่ยวชาญด้านวิศวกรรมตัวต้านทานมากกว่า 10 ปีเข้ากับการควบคุมคุณภาพที่เข้มงวดเพื่อส่งมอบส่วนประกอบที่ตรงตามข้อกำหนดด้านอิเล็กทรอนิกส์กำลังสมัยใหม่

ข้อกำหนดทางเทคนิค

แบบอย่าง	ซีรีส์ HPR
กำลังไฟพิกัด	50W – 10,000W (10kW)
ช่วงต้านทาน	0.1Ω – 10kΩ
ความอดทน	±1%, ±5% (มาตรฐาน)
ค่าสัมประสิทธิ์อุณหภูมิ (TCR)	±50 ppm/°C ถึง ±350 ppm/°C (เลือกตามค่า)
วัสดุเคลือบ	ซิลิโคนอุณหภูมิสูง
ความเป็นฉนวน	AC 3kV, 50Hz เป็นเวลา 5 วินาที
อุณหภูมิในการทำงาน	-55°C ถึง +200°C (พื้นผิว)
ความต้านทานของฉนวน	≥ 100MΩ @ 500V กระแสตรง
ตัวเหนี่ยวนำ	การออกแบบตัวเหนี่ยวนำต่ำ (ตัวเลือกขดลวดแบบไม่เหนี่ยวนำ)
วัสดุหลัก	หลอดเซรามิกที่มีความบริสุทธิ์สูง
การติดตั้ง	รูทะลุ / ตัวยึด
การปฏิบัติตาม	RoHS, CE

คุณสมบัติผลิตภัณฑ์

1. โครงสร้างแบบ Wirewound ที่มีความแม่นยำ - ลวดต้านทานที่มีความเสถียรสูงบนท่อเซรามิกที่มีความบริสุทธิ์สูงช่วยให้มั่นใจได้ว่าค่าความต้านทานที่แม่นยำและความเสถียรในระยะยาวที่ยอดเยี่ยม

2.เคลือบซิลิโคนอุณหภูมิสูง – เคลือบป้องกันทนทานต่อการทำงานต่อเนื่องสูงถึง +200°C ให้ความต้านทานต่อความชื้น การเปลี่ยนแปลงอุณหภูมิแบบฉับพลัน และการปนเปื้อนในสิ่งแวดล้อม

3. การออกแบบที่ไม่เหนี่ยวนำโดยธรรมชาติ - รูปแบบการพันที่ปรับให้เหมาะสมลดการเหนี่ยวนำ ทำให้ตัวต้านทานเหล่านี้เหมาะสำหรับวงจร AC และพัลส์โดยไม่มีการเปลี่ยนเฟสอย่างมีนัยสำคัญ

4.ช่วงกำลังกว้าง – ตั้งแต่ 50W ถึง 10kW ต่อหน่วย ครอบคลุมการใช้งานที่หลากหลาย ตั้งแต่อุปกรณ์ลดพลังงานต่ำไปจนถึงโหลดแบงค์กำลังสูง

5.ความเป็นฉนวนที่ดีเยี่ยม – ทดสอบกับ AC 3kV เป็นเวลา 5 วินาที ทำให้มั่นใจในการทำงานที่ปลอดภัยในวงจรไฟฟ้าแรงสูง

6. ความยืดหยุ่นทางกลและสิ่งแวดล้อม – โครงสร้างที่แข็งแกร่งทนทานต่อการสั่นสะเทือน การหมุนเวียนของความร้อน และสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง

7. ตัวเลือกการสิ้นสุดที่ยืดหยุ่น - มีให้เลือกหลายรูปแบบและขายึดเพื่อให้รวมเข้ากับการออกแบบที่มีอยู่ได้อย่างง่ายดาย

8.ตัวเลือก TCR ต่ำ – ค่าสัมประสิทธิ์อุณหภูมิต่ำถึง ±50 ppm/°C สำหรับการใช้งานที่มีความแม่นยำซึ่งต้องการความต้านทานดริฟท์น้อยที่สุด

9.การกำหนดค่าแบบกำหนดเอง – ค่าความต้านทานพิเศษ ความคลาดเคลื่อน และการปรับเปลี่ยนทางกลเพื่อให้เป็นไปตามข้อกำหนดของ OEM

10. การจัดการพลังงานที่คุ้มค่า – มอบโซลูชันที่ประหยัดสำหรับการกระจายพลังงานสูงโดยไม่ต้องมีความซับซ้อนของการระบายความร้อนด้วยของเหลวหรือตัวระบายความร้อนขนาดใหญ่

การใช้งานผลิตภัณฑ์

แอปพลิเคชัน	รายละเอียดการสมัคร	คำอธิบาย
พาวเวอร์ซัพพลายและอินเวอร์เตอร์	วงจร Snubber	ดูดซับพลังงานชั่วคราวในสวิตชิ่งจ่ายไฟและอินเวอร์เตอร์
	ตัวต้านทานเลือดออก	ให้การคายประจุตัวเก็บประจุตัวกรองอย่างปลอดภัยหลังจากปิดเครื่อง
	วงจรชาร์จล่วงหน้า	จำกัดกระแสไฟเข้าในระหว่างการเปิดเครื่องของลิงค์ DC
มอเตอร์ขับเคลื่อนและการเบรก	ตัวต้านทานเบรกแบบไดนามิก	กระจายพลังงานที่สร้างใหม่จากมอเตอร์ระหว่างการชะลอความเร็ว
	โหลดธนาคารสำหรับการทดสอบมอเตอร์	จำลองภาระทางกลในระหว่างการพัฒนามอเตอร์ขับเคลื่อน
	ตัวต้านทานสตาร์ทแบบนุ่มนวล	จำกัดกระแสสตาร์ทในมอเตอร์ AC ขนาดใหญ่
อุปกรณ์ทางการแพทย์และการวิเคราะห์	เครื่องจ่ายไฟเอ็กซ์เรย์	ตัวต้านทานตกเลือดและโหลดไฟฟ้าแรงสูงสำหรับระบบภาพทางการแพทย์
	เครื่องขยายสัญญาณไล่ระดับ MRI	ตัวต้านทานที่แม่นยำสำหรับการตรวจจับกระแสและการจำลองโหลด
	เครื่องมือวิเคราะห์	โหลดอ้างอิงที่เสถียรสำหรับอุปกรณ์ทดสอบในห้องปฏิบัติการ
พลังงานและพลังงานหมุนเวียน	ตัวแปลงกังหันลม	ตัวต้านทานเบรกสำหรับการควบคุมระดับเสียงและระบบหยุดฉุกเฉิน
	การปล่อยอินเวอร์เตอร์พลังงานแสงอาทิตย์	ตัวต้านทานเลือดออกสำหรับดีซีลิงค์ดิสชาร์จในอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์
	อุปกรณ์ทดสอบแบตเตอรี่	โหลดตัวต้านทานสำหรับการทดสอบวงจรการชาร์จ/คายประจุของแบตเตอรี่อุตสาหกรรม
การทดสอบและการวัดผล	โหลดจำลอง	จำลองโหลดทางไฟฟ้าระหว่างการทดสอบและสอบเทียบอุปกรณ์
	การตรวจจับปัจจุบัน	ตัวต้านทานแบบโอห์มต่ำที่แม่นยำสำหรับการวัดกระแสไฟฟ้า
	เครื่องแบ่งไฟฟ้าแรงสูง	เครือข่ายตัวแบ่งแรงดันไฟฟ้าสำหรับระบบการวัด HV
การควบคุมทางอุตสาหกรรม	อุปกรณ์เชื่อม	ตัวต้านทานจำกัดกระแสและตัวต้านทานลดกระแสสำหรับอุปกรณ์จ่ายไฟในการเชื่อม
	การชุบวงจรเรียงกระแส	โหลดตัวต้านทานสำหรับการทดสอบและการบัลลาสต์ในระบบการชุบด้วยไฟฟ้า
	ไดรฟ์ HVAC	ตัวต้านทานการเบรกสำหรับพัดลมขนาดใหญ่และไดรฟ์ความถี่ตัวแปรปั๊ม

การวาดภาพและขนาด

Power Wirewound Resistor

กำลังไฟพิกัด	ง±2(มิลลิเมตร)	L1 ± 3(มิลลิเมตร)	L2 ± 3(มิลลิเมตร)	L3 ± 3(มิลลิเมตร)	H1 ± 1(มิลลิเมตร)	B1 ± 1(มิลลิเมตร)	ก ± 1(มิลลิเมตร)	d±1(มิลลิเมตร)	น้ำหนัก(ก.)
50W	28	101	122	142	65	6.4	8	4.5	130
80W	28	151	172	195	65	6.4	8	4.5	210
100W	28	181	200	220	65	6.4	8	4.5	220
150W	28	226	245	267	65	6.4	8	4.5	260
200W	28	278	300	320	65	6.4	8	4.5	300
300W	40	267	306	342	90	8.00	10	6	560
400W	40	330	369	405	90	8.00	10	6	660
500W	50	330	347	363	103	7.00	10	6	870
700W	50	330	347	363	103	7.00	10	6	870
800W	60	330	354	380	120	8.4	15	6.5	2130
1,000W	60	430	454	480	120	8.4	15	6.5	1800
1500W	60	430	454	480	120	8.4	15	6.5	1800
2000W	70	430	449	490	133	9.00	15	6.5	2400
3000W	80	430	453	490	150	9.00	15	6.5	2800
3500W	90	430	460	490	153	9.00	15	6.5	3200
4000W	100	430	470	490	157	9.00	15	6.5	3700
5,000W	100	500	540	560	157	9.00	15	6.5	4000
6000W	100	600	640	660	157	9.00	15	6.5	4200
10,000W	150	600	626	690	270	10.20	15	10	13500
15000W	150	660	686	750	270	10.20	15	10	15000
18500W	150	1000	1026	1090	270	10.20	15	10	22500

แพ็คเกจและการจัดส่ง

Power Wirewound Resistor

คำถามที่พบบ่อย

คำถาม: ข้อได้เปรียบหลักของบริษัทของคุณคืออะไร?

คำตอบ: เราเป็นผู้ผลิตในท้องถิ่นและถูกต้องตามกฎหมายในประเทศจีน เราทุ่มเทให้กับการวิจัยและการผลิตตัวต้านทานแบบลวดพันแบบไฟฟ้ามานานกว่า 10 ปี โดยมีความเชี่ยวชาญในด้านส่วนประกอบแบบพันลวดแบบท่อ เราไม่ใช่ตัวกลางในการซื้อขาย เราสามารถควบคุมกระบวนการทั้งหมดได้อย่างเต็มที่ตั้งแต่การจัดหาแกนเซรามิก การม้วน การเคลือบ และการทดสอบอย่างเป็นอิสระ สิ่งนี้ไม่เพียงทำให้มั่นใจในคุณภาพที่มั่นคง แต่ยังกำจัด环节ตรงกลางอีกด้วย เราเสนอราคาการจัดหาโดยตรงจากโรงงานที่โปร่งใส ช่วยให้ลูกค้าสามารถสร้างสมดุลระหว่างคุณภาพสูงด้วยต้นทุนที่ต่ำ

คำถาม: มีการรับประกันอะไรบ้างสำหรับความสามารถในการผลิตและการตรวจสอบคุณภาพ?

คำตอบ: เรามีโรงงานที่ได้รับการรับรองมาตรฐาน ISO 9001 และอุปกรณ์เฉพาะทางสำหรับการพันที่แม่นยำ กระบวนการผลิตของเราได้รับมาตรฐานและควบคุมอย่างเข้มงวด ก่อนที่ตัวต้านทานขดลวดของสายไฟแต่ละตัวจะออกจากโรงงาน การทดสอบทางไฟฟ้า 100% จะเสร็จสิ้น เมื่อรวมกับการตรวจสอบภาพถ่ายความร้อนแล้ว ช่วยให้มั่นใจได้ถึงการกระจายความร้อนที่สม่ำเสมอโดยไม่มีจุดร้อน ในเวลาเดียวกัน เรามีทีมวิศวกรมืออาชีพที่ทุ่มเทให้กับการใช้งานตัวต้านทานกำลังสูงในอุตสาหกรรมต่างๆ มากมาย โดยควบคุมความเข้ากันได้ของผลิตภัณฑ์อย่างแม่นยำ

คำถาม: บริษัทของคุณให้บริการในอุตสาหกรรมใดเป็นหลัก?

คำตอบ: เรามีประสบการณ์อย่างกว้างขวางในการจัดหาทั่วโลกและเป็นซัพพลายเออร์ที่เชื่อถือได้สำหรับองค์กรด้านแหล่งจ่ายไฟ มอเตอร์ไดรฟ์ และอุปกรณ์ทางการแพทย์ทั่วโลก ผลิตภัณฑ์ของเราได้ถูกส่งออกไปยัง 40 ประเทศ รวมถึงเยอรมนี สหรัฐอเมริกา ญี่ปุ่น เกาหลีใต้ และอิตาลี เรามีประสบการณ์มากมายในด้านอิเล็กทรอนิกส์กำลัง พลังงานทดแทน และระบบอัตโนมัติทางอุตสาหกรรม และสามารถตอบสนองความต้องการหลักของลูกค้าในอุตสาหกรรมต่างๆ ได้อย่างแม่นยำ

คำถาม: บริษัทของคุณมีบริการเฉพาะสำหรับตัวต้านทานแบบลวดพันกำลังหรือไม่

คำตอบ: เราให้บริการปรับแต่งอย่างครอบคลุมเพื่อตอบสนองความต้องการส่วนบุคคลของอุตสาหกรรมต่างๆ พารามิเตอร์ที่ปรับแต่งได้เฉพาะสำหรับ Power Wirewound Resistor ประกอบด้วย: กำลังตั้งแต่ 50W ถึง 10kW (สามารถอัพเกรดได้ตามต้องการ), ค่าความต้านทานตั้งแต่ 0.1Ω ถึง 10kΩ (รองรับค่าความต้านทานพิเศษ), ความคลาดเคลื่อน, ค่าสัมประสิทธิ์อุณหภูมิ, ประเภทการเคลือบ, วิธีการเดินสายไฟ นอกจากนี้เรายังมีการออกแบบการพันสายไฟโดยไม่มีตัวเหนี่ยวนำ เหมาะสำหรับสถานการณ์ที่มีการสลับอย่างรวดเร็ว

คำถาม: ระยะเวลาในการส่งมอบสินค้าและการรับประกันหลังการขายคือเท่าไร?

คำตอบ: เวลาในการจัดส่งจะแตกต่างกันไปขึ้นอยู่กับข้อกำหนดของผลิตภัณฑ์ รุ่นมาตรฐานมีระยะเวลาจัดส่ง 10-20 วันทำการ ในขณะที่รุ่นสั่งทำจะใช้เวลา 20-30 วันทำการ ผลิตภัณฑ์แต่ละชุดมาพร้อมกับเอกสารทางเทคนิคที่ครบถ้วน เรามีบริการรับประกัน 18 เดือน ในช่วงระยะเวลาการรับประกัน เราสามารถให้การวินิจฉัยข้อบกพร่องจากระยะไกลและการจัดส่งชิ้นส่วนอะไหล่ได้ ทีมงานมืออาชีพของเรายังสามารถให้การสนับสนุนทางเทคนิคแบบบูรณาการสำหรับอุปกรณ์จ่ายไฟ ไดรเวอร์ และอุปกรณ์อื่นๆ เพื่อให้มั่นใจถึงการปกป้องเต็มรูปแบบสำหรับลูกค้าของเราตลอดกระบวนการ
