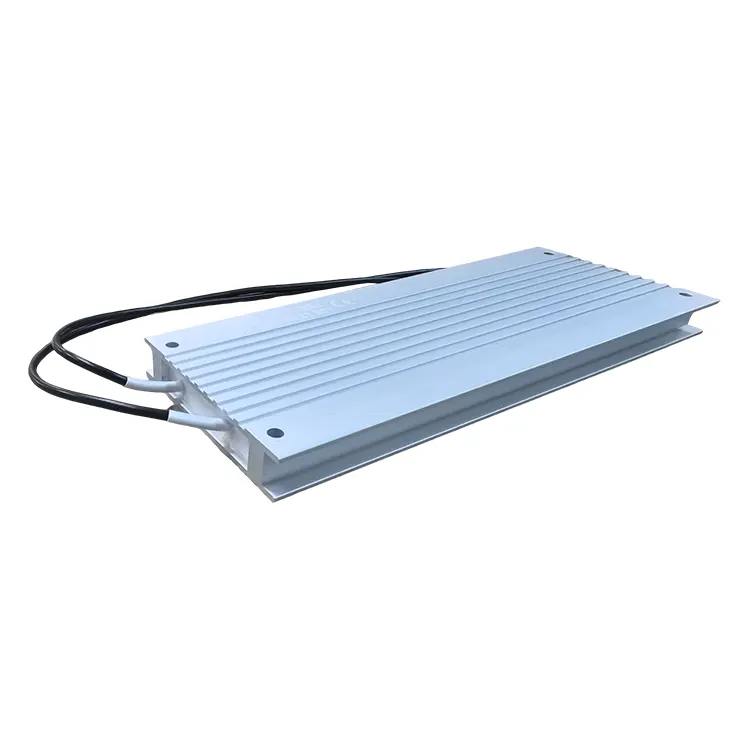

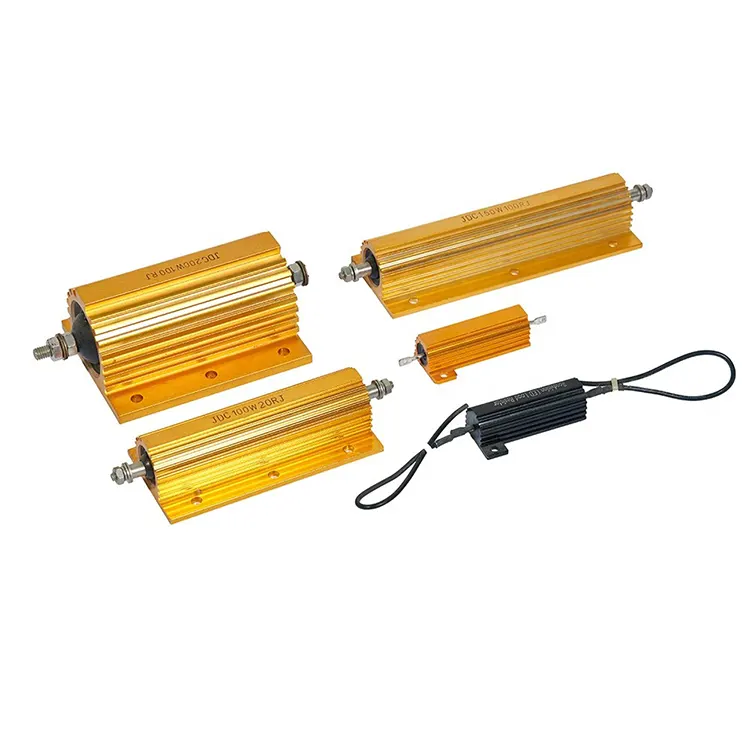

ตัวต้านทานแบบหุ้มอะลูมิเนียมสร้างขึ้นโดยการใส่แกนตัวต้านทาน (โดยทั่วไปคือตัวต้านทานแบบลวดพันหรือตัวต้านทานแบบฟิล์มหนา) ลงในตัวเรือนอะลูมิเนียมอัลลอยด์ บรรจุและยึดไว้ด้วยวัสดุฉนวนนำความร้อน (เช่น ทรายควอทซ์หรือซิลิโคนเจลนำความร้อน) จากนั้นปิดผนึกด้วยอีพอกซีเรซินหรือยางซิลิโคน ตัวเรือนอะลูมิเนียมอัลลอยด์ไม่เพียงแต่ให้การปกป้องทางกลไกเท่านั้น แต่ยังทำหน้าที่เป็นตัวระบายความร้อนอีกด้วย สามารถติดกับแผงระบายความร้อนขนาดใหญ่หรือเคสของอุปกรณ์ผ่านพื้นผิวการติดตั้ง ช่วยลดความต้านทานความร้อนได้อย่างมาก โครงสร้างนี้ช่วยให้ตัวต้านทานเปลือกอะลูมิเนียมสามารถกระจายพลังงานได้มากภายในปริมาตรเล็กน้อย และเป็นหนึ่งในตัวต้านทานกำลังที่ใช้กันมากที่สุดในอุปกรณ์อิเล็กทรอนิกส์ทางอุตสาหกรรมในปัจจุบัน เช่น เซอร์โวไดรฟ์ ตัวแปลงความถี่ อุปกรณ์จ่ายไฟ หุ่นยนต์ และสถานีชาร์จ
มีขนาดเล็ก มีความหนาแน่นของพลังงานสูง (เช่น ขนาดของตัวต้านทานตัวเรือนอะลูมิเนียม 60W มีขนาดประมาณ 80×40×20 มม.) ประสิทธิภาพการกระจายความร้อนสูง (ความต้านทานความร้อน < 5°C/W) ประสิทธิภาพของฉนวนที่ดี (พร้อมแรงดันไฟฟ้าทนสูงถึง 2000VAC) ความเสถียรของค่าความต้านทานที่ดี และทนต่อแรงกระแทกและแรงกระแทกได้ดี อัตรากำลังอยู่ระหว่าง 50W ถึง 2000W (ต้องมีสภาวะการทำความเย็นที่เหมาะสม) นอกจากนี้ยังมีรุ่นที่ไม่เหนี่ยวนำให้เลือกใช้ (ใช้เทคโนโลยีขดลวดคู่ขนานหรือเทคโนโลยีฟิล์มหนา) เหมาะสำหรับวงจรความถี่สูงหรือวงจรสวิตชิ่งเร็ว พื้นผิวตัวเรือนอะลูมิเนียมมักจะได้รับการชุบด้วยอโนไดซ์ซึ่งมีทั้งความสวยงามและทนต่อการกัดกร่อน สายวัดใช้สายซิลิโคนอุณหภูมิสูงหรือขั้วต่อสวมเร็ว (เช่น คลิป สกรู M4) ความแม่นยำของความต้านทานสามารถเข้าถึง ±2% หรือ ±5% และค่าความคลาดเคลื่อนของอุณหภูมิต่ำถึง ±100ppm/℃

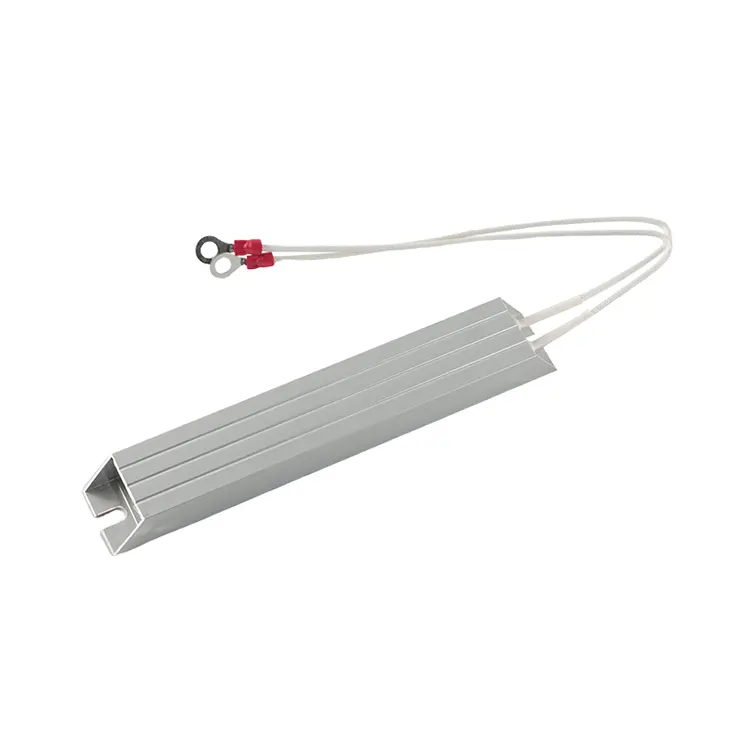

1) ตัวต้านทานเบรกตัวแปลงความถี่: ติดตั้งตัวต้านทานเปลือกอะลูมิเนียมโดยตรงภายในหรือที่หม้อน้ำด้านข้างของตัวแปลงความถี่ เพื่อประหยัดพื้นที่ภายในตู้
2) ตัวต้านทานการกระจายพลังงานของเซอร์โวมอเตอร์: ใช้สำหรับตัวเลือกการเบรกในตัวของไดรเวอร์
3) โหลดจำลองการทดสอบแหล่งจ่ายไฟ: โดยเฉพาะอย่างยิ่งสำหรับการทดสอบอายุของอุปกรณ์จ่ายไฟแบบสวิตชิ่ง ให้ใช้ตัวต้านทานเปลือกอลูมิเนียมร่วมกับพัดลมระบายความร้อน
4) วงจรก่อนการชาร์จในอุปกรณ์อิเล็กทรอนิกส์ของยานยนต์ (การชาร์จล่วงหน้าของวงจรหลักของแบตเตอรี่รถยนต์ไฟฟ้า)
5) ตัวต้านทานจำกัดกระแสในตู้ควบคุมลิฟต์
เมื่อเลือกรุ่น นอกเหนือจากค่าความต้านทานทั่วไปและพารามิเตอร์กำลังแล้ว ปัจจัยที่สำคัญที่สุดคือสภาวะการทำความเย็น: กำลังไฟพิกัดของตัวต้านทานแบบอะลูมิเนียมถูกกำหนดภายใต้เงื่อนไขที่อุณหภูมิของเปลือกอยู่ที่ ≤ 25°C หากติดตั้งในสภาพแวดล้อมที่ไม่มีแผงระบายความร้อนหรือระบบระบายความร้อนด้วยอากาศ กำลังไฟที่อนุญาตจริงจะอยู่ที่ 20% ถึง 30% ของค่าพิกัดเท่านั้น ดังนั้นผู้ใช้ต้องใช้ผลิตภัณฑ์ในระดับพลังงานที่ลดลงตามสถานการณ์การทำความเย็นที่เกิดขึ้นจริง นอกจากนี้ พื้นผิวการติดตั้งจะต้องเคลือบด้วยซิลิโคนนำความร้อนและยึดด้วยสกรู (แรงบิดที่แนะนำ 0.5 - 1 นิวตันเมตร) หากจำเป็นต้องใช้ตัวต้านทานเปลือกอะลูมิเนียมหลายตัวพร้อมกัน จำเป็นต้องตรวจสอบให้แน่ใจว่าค่าความต้านทานของตัวต้านทานแต่ละตัวมีความสม่ำเสมอและการระบายอากาศมีความสม่ำเสมอ สาเหตุความล้มเหลวทั่วไปประการหนึ่งสำหรับตัวต้านทานเปลือกอะลูมิเนียมคือการเสื่อมสภาพของวัสดุอุด ซึ่งทำให้ฉนวนลดลงหรือการแตกหักของสายไฟภายในขดลวดภายใน ผลิตภัณฑ์คุณภาพสูงควรผ่านการทดสอบอคติที่อุณหภูมิสูงและความชื้นสูง (เช่น 85°C/85%RH, 1000 ชั่วโมง)
นอกจากนี้,อาร์เอสทีการไฟฟ้ายังมีบริการหลายประเภทตัวต้านทานเบรก. สนใจเข้ามาสอบถามหรือซื้อได้เลย!
