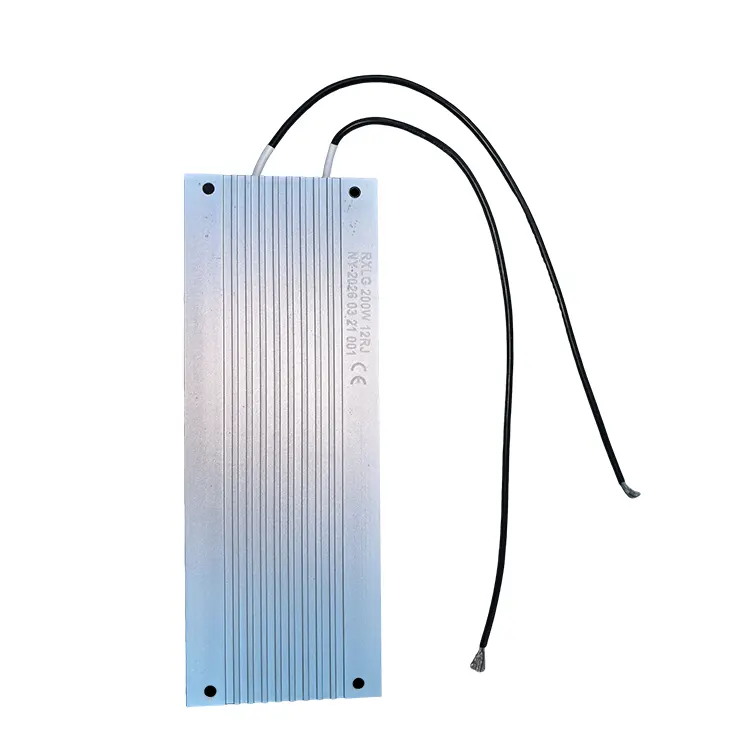

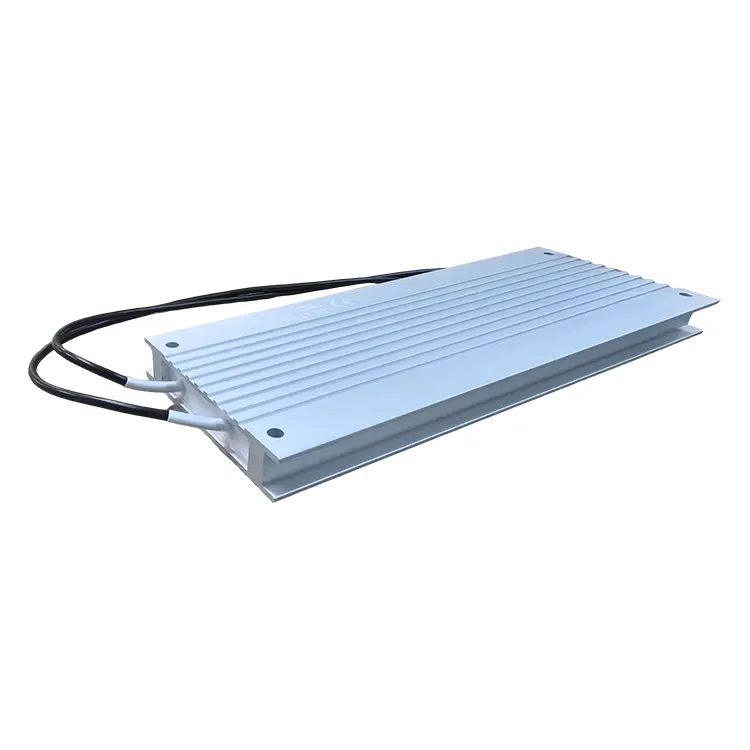

ตัวต้านทานแบบหุ้มโลหะจาก RST Electric นำเสนอโซลูชันขั้นสูงสำหรับการใช้งานที่ต้องการความสามารถพัลส์สูงในแพ็คเกจขนาดกะทัดรัดและโปรไฟล์ต่ำ ตัวต้านทานแบบโปรไฟล์ต่ำนี้แตกต่างจากตัวต้านทานกำลังแบบทั่วไป โดยมีองค์ประกอบแบบลวดพันพิเศษที่ห่อหุ้มอยู่ภายในตัวเรือนหุ้มโลหะที่ทนทาน ออกแบบมาโดยเฉพาะสำหรับการติดตั้งฮีทซิงค์เพื่อให้มีการกระจายพลังงานที่ดีขึ้น เมื่อติดตั้งบนฮีทซิงค์ที่เหมาะสม อัตราพลังงานจะเพิ่มขึ้นสองเท่า ตัวอย่างเช่น RXLT150 ให้พลังงาน 150W โดยไม่มีฮีทซิงค์ และ 300W พร้อมฮีทซิงค์ ให้ความยืดหยุ่นในการออกแบบที่ยอดเยี่ยมสำหรับวิศวกรที่ต้องการปรับสมดุลพื้นที่และความร้อน
โครงสร้างเน้นความน่าเชื่อถือภายใต้สภาวะที่รุนแรง: แต่ละยูนิตทนทานต่อพัลส์โอเวอร์โหลดของกำลังไฟพิกัด 10 เท่าเป็นเวลา 5 วินาที ทำให้เหมาะอย่างยิ่งสำหรับการจับพลังงานที่สร้างใหม่ในวงจรเบรกและไฟกระชากชั่วคราวที่ยังมีชีวิตรอดในการใช้งานอินเวอร์เตอร์ สายเคเบิลมาตรฐาน 600V ช่วยให้การเดินสายภาคสนามง่ายขึ้น และรับประกันการทำงานที่ปลอดภัยในสภาพแวดล้อมอุตสาหกรรมแรงดันไฟฟ้าปานกลาง ฟอร์มแฟคเตอร์โปรไฟล์ต่ำซึ่งมีความสูงลดลงอย่างมากเมื่อเทียบกับตัวต้านทานแบบท่อหรือตัวต้านทานแบบติดที่แชสซี ช่วยให้สามารถติดตั้งในตู้ตื้น กล่องขั้วต่อมอเตอร์ หรือติดโดยตรงกับแชสซีของไดรฟ์ได้
ประสิทธิภาพทางไฟฟ้าได้รับการตรวจสอบผ่านการทดสอบอย่างเข้มงวด: ความต้านทานของฉนวนเกิน 10GΩ ที่ 500V และความทนทานต่อไดอิเล็กตริกได้รับการตรวจสอบที่ 4000V AC ทำให้มั่นใจในการทำงานที่ปลอดภัยในระบบไฟฟ้าแรงสูง ค่าสัมประสิทธิ์อุณหภูมิจะคงไว้ภายใน ≤ ±150 ppm/°C รับประกันค่าความต้านทานที่เสถียรตลอดช่วงการทำงานจนถึงอุณหภูมิพื้นผิว +250°C ในฐานะผู้ผลิตตัวต้านทานหุ้มโลหะที่เชื่อถือได้ในประเทศจีน RST Electric ผสมผสานความเชี่ยวชาญด้านวิศวกรรมตัวต้านทานกำลังมากกว่า 10 ปีเข้ากับการผลิตที่มีความแม่นยำ เพื่อส่งมอบส่วนประกอบที่ตรงตามข้อกำหนดด้านอิเล็กทรอนิกส์กำลังสมัยใหม่
|
แบบอย่าง |
RXLT ซีรีส์ |
|
กำลังไฟพิกัด (ไม่มีฮีทซิงค์) |
150W, 200W, 300W, 400W, 500W, 600W |
|
กำลังไฟพิกัด (พร้อมฮีทซิงค์) |
300W, 400W, 600W, 800W, 1,000W, 1200W |
|
ช่วงต้านทาน |
2.2Ω – 1.1kΩ (ขึ้นอยู่กับรุ่น) |
|
ความอดทน |
±5% (จู) |
|
ค่าสัมประสิทธิ์อุณหภูมิ (TCR) |
≤ ±150 ppm/°C |
|
แรงดันไฟฟ้าที่ใช้งานสูงสุด |
√(ป × ร) |
|
ความสามารถในการโอเวอร์โหลดของพัลส์ |
10 × กำลังพิกัดเป็นเวลา 5 วินาที |
|
ความต้านทานของฉนวน |
≥ 10GΩ @ 500V กระแสตรง |
|
แรงดันไฟฟ้าทนอิเล็กทริก |
4000V AC |
|
อุณหภูมิพื้นผิวสูงสุด |
+250°ซ |
|
วัสดุที่อยู่อาศัย |
หุ้มโลหะ (อลูมิเนียมอัลลอยด์) |
|
องค์ประกอบภายใน |
พันลวดบนแกนเซรามิก/ไฟเบอร์กลาส |
|
การสิ้นสุด |
สายเคเบิลพิกัด 600V (มาตรฐาน) |
|
การติดตั้ง |
ตัวยึดฮีทซิงค์ (แนะนำสำหรับกำลังไฟเต็ม) |
|
การปฏิบัติตาม |
RoHS, CE |
1.ความสามารถพัลส์สูง – ทนทานต่อพัลส์โอเวอร์โหลดของกำลังพิกัด 10 × เป็นเวลา 5 วินาที เหมาะอย่างยิ่งสำหรับการจับพลังงานที่สร้างใหม่ในวงจรเบรกและไฟกระชากชั่วคราวที่ยังมีชีวิตรอด
2. การออกแบบโปรไฟล์ต่ำ – ฟอร์มแฟคเตอร์ขนาดกะทัดรัดช่วยให้สามารถติดตั้งในกล่องหุ้มตื้น กล่องขั้วต่อมอเตอร์ และระบบขับเคลื่อนที่มีพื้นที่จำกัด
3. การให้คะแนนพลังงานที่ยืดหยุ่น - อัตรากำลังวัตต์คู่ (มี/ไม่มีฮีทซิงค์) ให้ความยืดหยุ่นในการออกแบบ พลังงานเพิ่มขึ้นเป็นสองเท่าเมื่อติดตั้งฮีทซิงค์อย่างเหมาะสม
4.สายเคเบิลไฟฟ้าแรงสูง – สายเคเบิลมาตรฐาน 600V ช่วยลดความยุ่งยากในการเดินสายภาคสนาม และรับประกันการทำงานที่ปลอดภัยในงานอุตสาหกรรมที่มีแรงดันไฟฟ้าปานกลาง
5. ฉนวนที่เหนือกว่า - ความต้านทานของฉนวน ≥ 10GΩ @ 500V และทนต่ออิเล็กทริกที่ 4000V AC รับประกันการทำงานที่ปลอดภัยในระบบไฟฟ้าแรงสูง
6.TCR ต่ำ – ค่าสัมประสิทธิ์อุณหภูมิ ≤ ±150 ppm/°C ช่วยให้มั่นใจได้ถึงค่าความต้านทานที่เสถียรตลอดช่วงการทำงานเต็มรูปแบบจนถึง +250°C
7. ปรับให้เหมาะสมสำหรับแอปเบรกและอินเวอร์เตอร์ - ออกแบบมาโดยเฉพาะสำหรับวงจรเบรกแบบไดนามิก การป้องกันอินเวอร์เตอร์/ตัวแปลง และแอปพลิเคชันขับเคลื่อนมอเตอร์
8. โครงสร้างหุ้มด้วยโลหะที่ทนทาน - ตัวเรือนอะลูมิเนียมอัลลอยด์ให้การปกป้องทางกลและการถ่ายเทความร้อนอย่างมีประสิทธิภาพไปยังพื้นผิวการติดตั้ง
9.ช่วงความต้านทานกว้าง – ตั้งแต่ 2.2Ω ถึง 1.1kΩ ครอบคลุมข้อกำหนดการตรวจจับกระแสและการกระจายพลังงานที่หลากหลาย
|
อุตสาหกรรม |
การประยุกต์ใช้เฉพาะ |
คำอธิบาย |
|
มอเตอร์ขับเคลื่อนและการเบรก |
ตัวต้านทานเบรกแบบไดนามิก |
จับพลังงานหมุนเวียนจากมอเตอร์ระหว่างการชะลอตัวในเครน ลิฟต์ และสายพานลำเลียง |
|
อินเวอร์เตอร์ Snubbers |
ดูดซับแรงดันไฟฟ้าชั่วครู่ในวงจรอินเวอร์เตอร์ที่ใช้ IGBT |
|
|
การแปลงพลังงาน |
การป้องกันตัวแปลง |
จำกัดกระแสฟอลต์และดูดซับไฟกระชากในคอนเวอร์เตอร์ AC/DC และ DC/DC |
|
วงจรสตาร์ทแบบนุ่มนวล |
ให้การจำกัดกระแสไฟกระชากสำหรับแหล่งจ่ายไฟและสตาร์ทมอเตอร์ |
|
|
พลังงานทดแทน |
การเบรกของกังหันลม |
กระจายพลังงานจากระบบควบคุมระดับเสียงและการหยุดฉุกเฉิน |
|
อินเวอร์เตอร์พลังงานแสงอาทิตย์ทุ่มตลาด |
โหลดตัวต้านทานสำหรับการกระจายพลังงานส่วนเกินในระบบ PV นอกกริด |
|
|
ระบบอัตโนมัติทางอุตสาหกรรม |
เซอร์โวไดรฟ์ |
ตัวต้านทานเบรกสำหรับระบบกำหนดตำแหน่งความเร็วสูงใน CNC และหุ่นยนต์ |
|
อุปกรณ์เชื่อม |
วงจรจำกัดกระแสและวงจรตัดกระแสในเครื่องเชื่อมต้านทาน |
|
|
การขนส่ง |
ไดรฟ์เสริมทางรถไฟ |
การเบรกสำหรับมอเตอร์เสริมในรถรางและรถราง |
|
เครื่องชาร์จรถยนต์ไฟฟ้า |
โหลดวงจรทดสอบและป้องกันในโครงสร้างพื้นฐานการชาร์จ EV |
|
|
ระบบปรับอากาศ |
พัดลมเบรกขนาดใหญ่ |
การดูดซับพลังงานระหว่างการลงชายฝั่งของพัดลมอุตสาหกรรมและเครื่องเป่าลม |
|
การควบคุมปั๊ม |
การเบรกแบบไดนามิกสำหรับปั๊มที่ควบคุมด้วยไดรฟ์ความถี่แปรผัน |

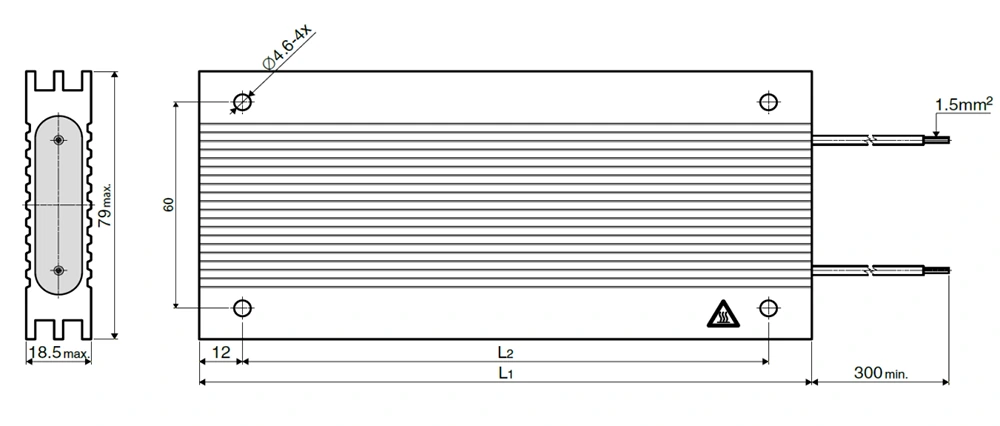

ประเภท L1(±3) L2(±2)
RXLT150 80 56
RXLT200 110 86
RXLT300 163 139
RXLT400 216 192
RXLT500 270 246
RXLT600 300 276
RST Electric ให้ความสำคัญอย่างยิ่งต่อความปลอดภัยในการขนส่งสินค้า ตัวต้านทานหุ้มโลหะแต่ละตัวบรรจุแยกกัน ขั้นแรกจะถูกห่อด้วยฟิล์มฟองป้องกันไฟฟ้าสถิตย์ จากนั้นจึงใส่ลงในกล่องบรรจุภัณฑ์อิสระ ให้การปกป้องที่ครอบคลุมสำหรับปลอกโลหะและขั้วต่อสายเคเบิล หลีกเลี่ยงความเสียหายที่เกิดจากการเสียดสีและการชนกันระหว่างการขนส่ง
สายเคเบิลจะถูกม้วน จัดเรียง และยึดด้วยเคเบิ้ลไทร์เพื่อป้องกันความเสียหายระหว่างการขนส่ง สำหรับการสั่งซื้อจำนวนมาก จะใช้กล่องกระดาษลูกฟูกสำหรับบรรจุภัณฑ์ โดยมีฉากกั้นโฟมอยู่ข้างในเพื่อป้องกันไม่ให้ตัวต้านทานชนกัน
สินค้าแต่ละชุดจะมาพร้อมกับรายการบรรจุภัณฑ์และใบรับรองการตรวจสอบ ซึ่งช่วยอำนวยความสะดวกในการตรวจสอบการปฏิบัติตามข้อกำหนดของลูกค้า วิธีการขนส่งสินค้ามีความยืดหยุ่น โดยบริการด่วนของ DHL/FedEx/UPS สำหรับชุดเล็ก การขนส่งทางอากาศสำหรับชุดกลาง และการขนส่งทางทะเลสำหรับชุดใหญ่ เพื่อรองรับความต้องการที่หลากหลาย
ผลิตภัณฑ์ทั้งหมดผ่านการทดสอบทางไฟฟ้า 100% ก่อนบรรจุภัณฑ์ การทดสอบที่สำคัญได้แก่ ค่าความต้านทาน ฉนวน และความเป็นฉนวน หลังจากได้มาตรฐานการปฏิบัติงานแล้วเท่านั้นจึงจะจัดส่งได้ เพื่อให้มั่นใจถึงการทำงานที่มั่นคงของผลิตภัณฑ์
เมื่อความสามารถของพัลส์และการออกแบบที่กะทัดรัดมีความสำคัญ RST Electric พร้อมให้บริการ
● เราเป็นผู้ผลิตที่ได้รับการรับรองซึ่งตั้งอยู่ในประเทศจีน โดยเชี่ยวชาญด้านการผลิตตัวต้านทานหุ้มโลหะมานานกว่า 10 ปี
● ควบคุมการผลิตชิ้นส่วนลวดพัน การสร้างโครงโลหะ และการประกอบขั้นสุดท้ายภายในบริษัทได้อย่างสมบูรณ์ เพื่อให้มั่นใจในคุณภาพที่สม่ำเสมอ
● การกำหนดราคาโดยตรงจากโรงงานสำหรับตัวต้านทานแบบ Low Profile ทุกตัว โดยมีโครงสร้างต้นทุนที่โปร่งใสและไม่มีพ่อค้าคนกลาง
● โรงงานที่ได้รับการรับรองมาตรฐาน ISO 9001 พร้อมสายการผลิตเฉพาะสำหรับตัวต้านทานพัลส์สูง
● การทดสอบทางไฟฟ้า 100% (ความต้านทาน ฉนวน อิเล็กทริก) ดำเนินการในทุกยูนิต
● การตรวจสอบพัลส์โอเวอร์โหลดทำให้มั่นใจได้ว่าตัวต้านทานแต่ละตัวมีคุณสมบัติตรงตามพิกัดกำลังไฟฟ้า 10 ×
● ทีมวิศวกรที่มีประสบการณ์ซึ่งเชี่ยวชาญด้านเบรกและอินเวอร์เตอร์
🌍 ประสบการณ์ระดับโลก ซัพพลายเออร์ที่เชื่อถือได้
● ซัพพลายเออร์ที่ได้รับการพิสูจน์แล้วสำหรับผู้ผลิตมอเตอร์ไดรฟ์ ผู้ผลิตอินเวอร์เตอร์ และผู้ติดตั้งระบบพลังงานทดแทนทั่วโลก
● ประวัติการส่งออกไปยังกว่า 40 ประเทศ รวมถึงเยอรมนี สหรัฐอเมริกา ญี่ปุ่น เกาหลีใต้ และอิตาลี
● ความเชี่ยวชาญในเชิงลึกในการใช้งานที่ต้องการการจัดการพัลส์สูงและการออกแบบที่กะทัดรัด
● อัตรากำลัง: 150W ถึง 600W (สูงกว่าในการกำหนดค่าแบบกำหนดเอง)
● ค่าความต้านทาน: 2.2Ω ถึง 1.1kΩ (มีค่าพิเศษ)
● ความคลาดเคลื่อน: ± 5% (ความคลาดเคลื่อนที่กำหนดเองตามคำขอ)
● ความยาวสายเคเบิล: มีความยาวมาตรฐานหรือกำหนดเองได้
● การสิ้นสุด: สายเคเบิลพิกัด 600V / ขั้วต่อแบบกำหนดเอง / สายลอย
● การติดตั้ง: การติดตั้งฮีทซิงค์มาตรฐาน / ขายึดแบบกำหนดเอง
● เวลานำมาตรฐาน: 7-10 วันสำหรับการให้คะแนนมาตรฐาน 15-20 วันสำหรับการกำหนดค่าแบบกำหนดเอง
● เอกสารที่ครอบคลุม: รายงานการทดสอบ การรับรองวัสดุ การประกาศ RoHS/CE
● มีการสนับสนุนด้านเทคนิคสำหรับการรวมเข้ากับไดรฟ์ อินเวอร์เตอร์ และระบบเบรก
