ตัวต้านทานต่อสายดิน

ตัวต้านทานต่อสายดินจาก RST Electric ทำหน้าที่เป็นหลักสำคัญของความปลอดภัยในระบบไฟฟ้าแรงดันปานกลาง เมื่อเกิดข้อผิดพลาดของกราวด์ในระบบที่ไม่มีการลงกราวด์หรือที่มีการลงกราวด์อย่างแน่นหนา กระแสไฟฟ้าลัดอาจถึงระดับที่เป็นอันตราย เป็นอันตรายต่อบุคลากร และทำให้หม้อแปลง สายเคเบิล และเครื่องจักรที่กำลังหมุนเสียหาย ตัวต้านทานต่อสายดินที่เป็นกลางนี้จัดการกับความเสี่ยงนี้โดยการแทรกความต้านทานที่คำนวณไว้อย่างรอบคอบระหว่างระบบที่เป็นกลางและสายดิน เพื่อจำกัดกระแสไฟฟ้าขัดข้องของกราวด์ให้อยู่ในค่าที่กำหนดไว้ล่วงหน้า ซึ่งโดยทั่วไปจะอยู่ระหว่าง 10A ถึง 2000A ในขณะที่ยังคงให้กระแสไฟฟ้าเพียงพอสำหรับรีเลย์ป้องกันในการตรวจจับและแยกความผิดปกติ

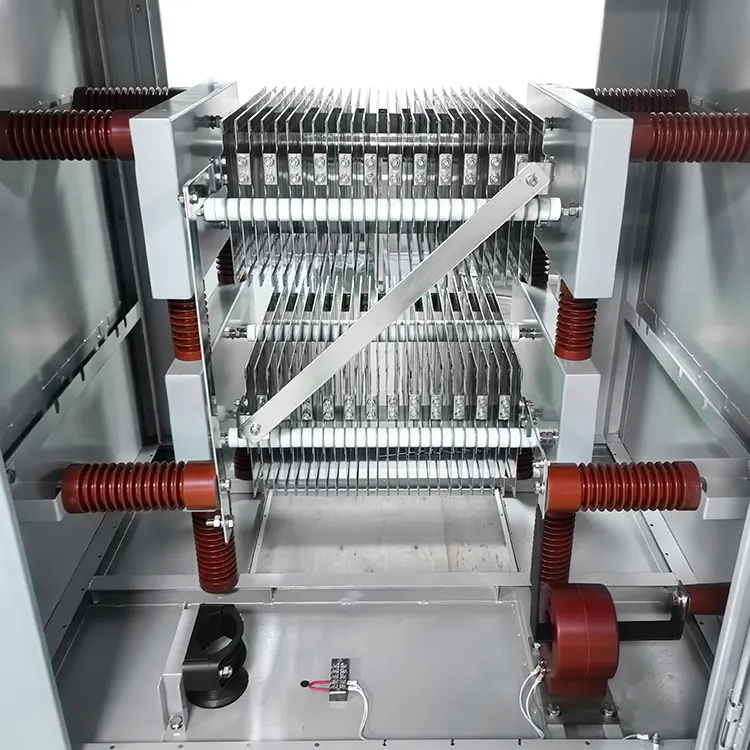

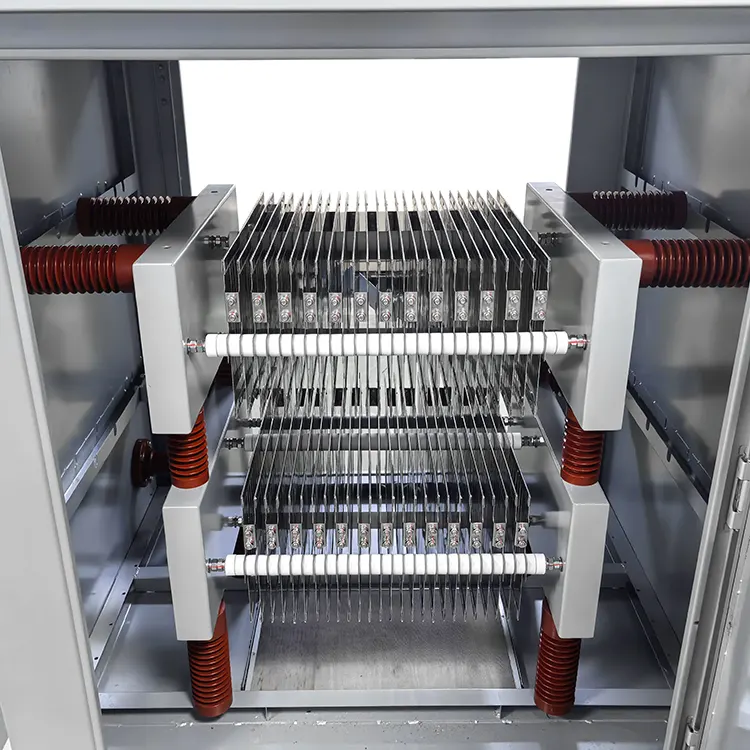

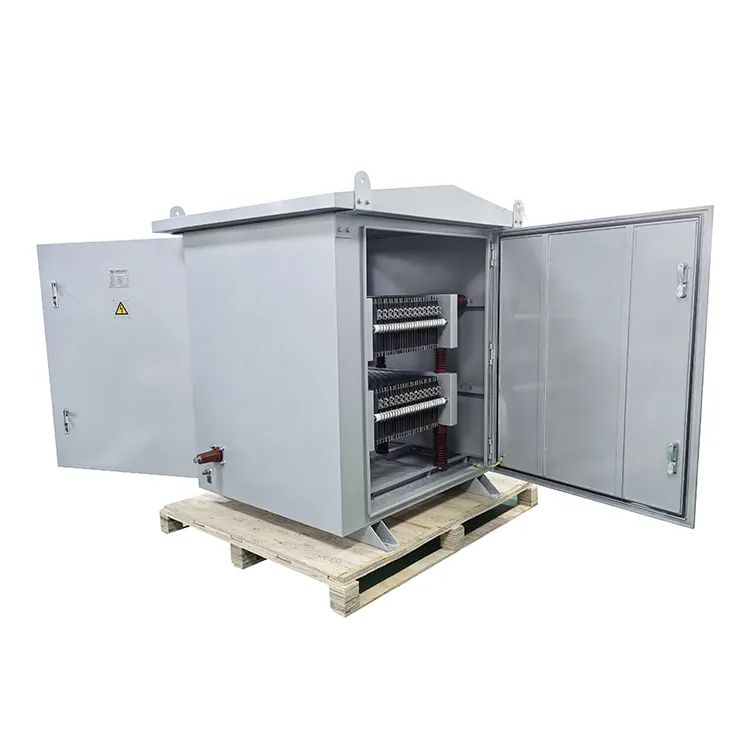

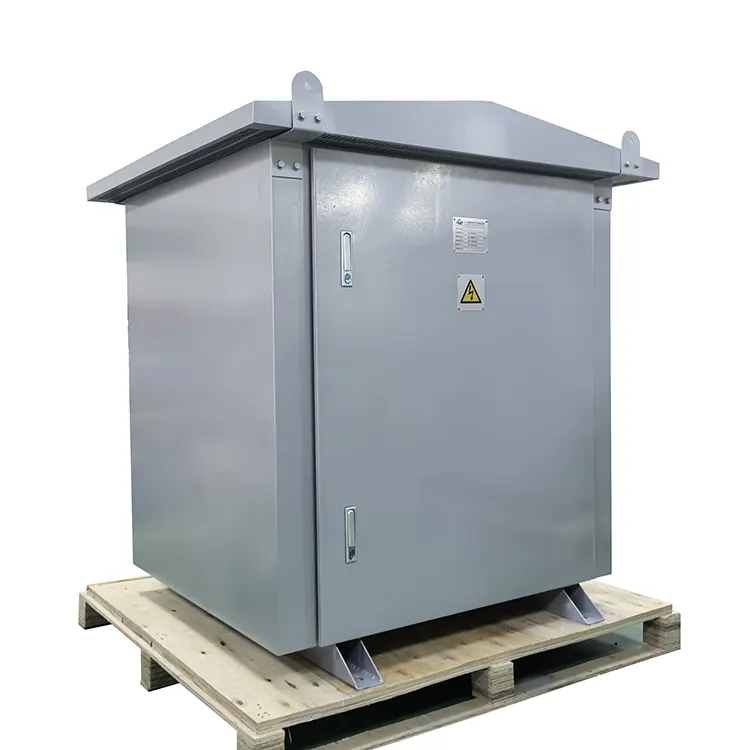

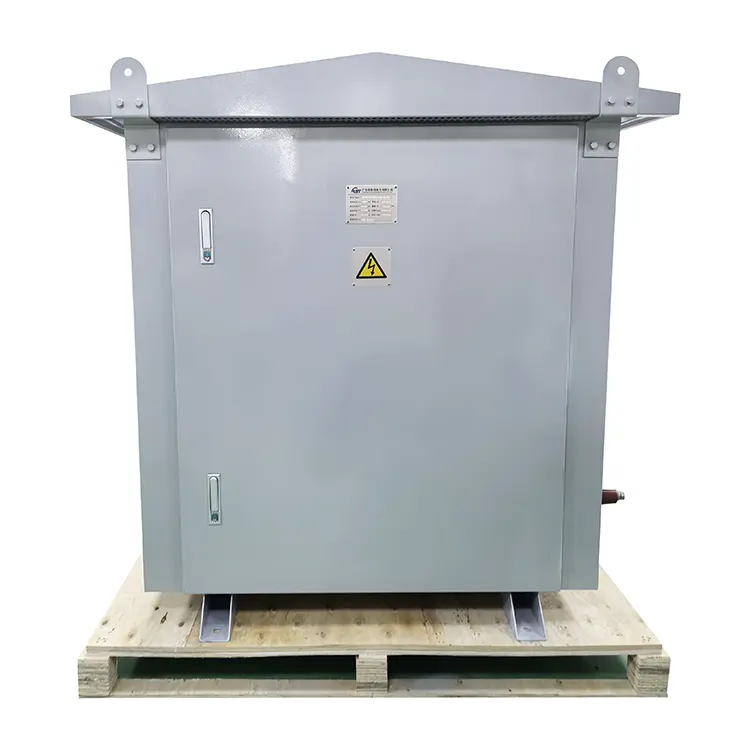

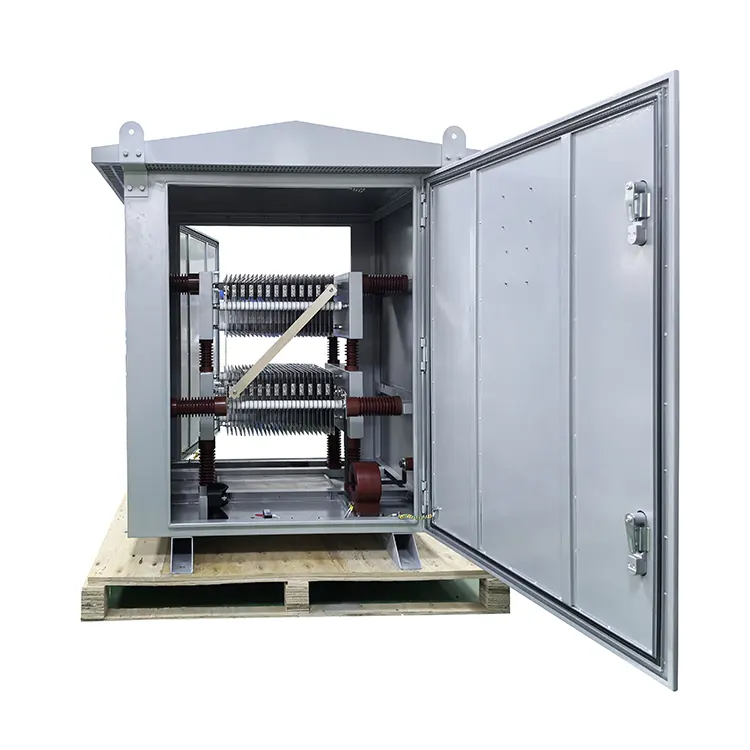

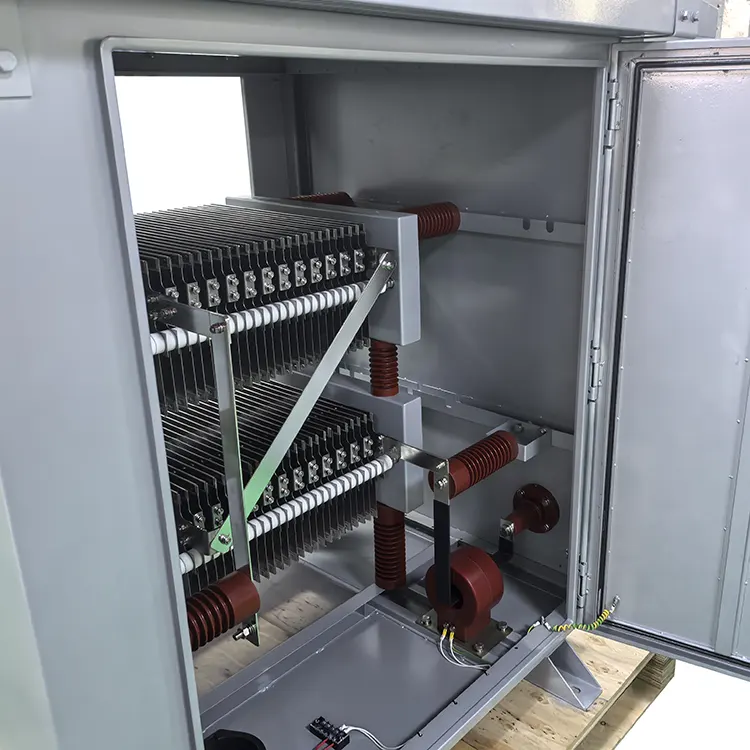

การสร้างตัวต้านทานระบบกำลังนี้เน้นความทนทานและความน่าเชื่อถือในระยะยาวในสภาพแวดล้อมที่รุนแรง องค์ประกอบตัวต้านทานใช้การออกแบบประเภทกริดที่ประดิษฐ์จากสแตนเลสเกรดสูง (SUS430 และ SUS304) ซึ่งคัดเลือกมาเนื่องจากมีความทนทานต่อการกัดกร่อนดีเยี่ยม ค่าสัมประสิทธิ์อุณหภูมิที่เสถียร และความสามารถในการทนต่อวงจรข้อผิดพลาดซ้ำๆ โดยไม่เสื่อมสภาพ องค์ประกอบเหล่านี้อยู่ภายในกรอบหุ้มที่แข็งแกร่งซึ่งมีทั้งสแตนเลส SUS304, SUS316 สำหรับการใช้งานทางทะเล หรือเหล็กแผ่นเคลือบสังกะสีทาสี ทั้งหมดนี้ได้รับการออกแบบเพื่อให้การป้องกัน IP ที่เหมาะสมสำหรับการติดตั้งในร่มหรือกลางแจ้ง

ประสิทธิภาพทางไฟฟ้าได้รับการตรวจสอบผ่านการทดสอบอย่างเข้มงวด: ความต้านทานของฉนวนเกิน 100MΩ และความทนต่อไดอิเล็กทริกได้รับการตรวจสอบที่ระดับตั้งแต่ 32kV ถึง 95kV เป็นเวลาหนึ่งนาที ระดับแรงกระตุ้นพื้นฐาน (BIL) มีตั้งแต่ 60kV ถึง 170kV ทำให้มั่นใจได้ว่าตัวต้านทานจะรอดพ้นจากฟ้าผ่าและไฟกระชากแบบสลับได้ อัตราเวลาตั้งแต่ 5 วินาทีถึง 60 วินาทีรองรับสถานการณ์การแก้ไขข้อผิดพลาดต่างๆ ด้วยตัวต้านทานที่ออกแบบมาเพื่อดูดซับพลังงานข้อผิดพลาดทั้งหมดโดยไม่เกินขีดจำกัดอุณหภูมิ

ในฐานะผู้ผลิตตัวต้านทานต่อสายดินที่เป็นกลางที่เชื่อถือได้ในประเทศจีน RST Electric ผสมผสานความเชี่ยวชาญด้านวิศวกรรมตัวต้านทานกำลังมากกว่า 10 ปีเข้ากับความเข้าใจอย่างลึกซึ้งเกี่ยวกับการปกป้องระบบแรงดันไฟฟ้าปานกลาง เพื่อส่งมอบส่วนประกอบที่ตรงตามข้อกำหนดที่เข้มงวดของสาธารณูปโภค โรงงานอุตสาหกรรม และโรงงานพลังงานหมุนเวียนทั่วโลก

ข้อกำหนดทางเทคนิค

คุณสมบัติผลิตภัณฑ์

1. ความต้านทานต่ออุณหภูมิสูง - องค์ประกอบกริดสแตนเลสทนทานต่อความเครียดจากความร้อนที่รุนแรงของสภาวะกระแสไฟฟ้าขัดข้องโดยไม่มีการเสียรูปหรือความต้านทานดริฟท์

2. ความต้านทานคงที่และ TCR ต่ำ – โลหะผสมที่คัดสรรมาเป็นพิเศษช่วยให้มั่นใจได้ถึงการเปลี่ยนแปลงความต้านทานน้อยที่สุดในระหว่างรอบข้อผิดพลาด โดยรักษาข้อจำกัดกระแสที่แม่นยำ

3. การก่อสร้างที่ทนทานและทนทาน - กล่องหุ้มและชุดประกอบกริดสำหรับงานหนักที่ออกแบบมามานานหลายทศวรรษในการให้บริการในสภาพแวดล้อมด้านสาธารณูปโภคและอุตสาหกรรม

4. ตัวเลือกการตรวจสอบแบบรวม – ใช้ได้กับหม้อแปลงกระแส เซ็นเซอร์ความร้อน และหน้าสัมผัสสัญญาณเตือนสำหรับการบ่งชี้สถานะระยะไกล

5. การปฏิบัติตามมาตรฐาน (IEEE32) – ออกแบบและทดสอบเพื่อให้ตรงตามข้อกำหนด IEEE32 สำหรับอุปกรณ์สายดินที่เป็นกลาง เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้

6.ช่วงแรงดันและกระแสกว้าง – ตั้งแต่ 6.3kV ถึง 35kV และ 10A ถึง 2000A ครอบคลุมการใช้งานที่หลากหลายตั้งแต่เครื่องกำเนิดไฟฟ้าอุตสาหกรรมขนาดเล็กไปจนถึงสถานีย่อยขนาดใหญ่

7.การให้คะแนนเวลาที่ยืดหยุ่น – มีให้เลือกตั้งแต่ 5 วินาทีถึง 60 วินาทีเพื่อให้ตรงกับแผนการป้องกันเฉพาะและเวลาในการล้างข้อผิดพลาด

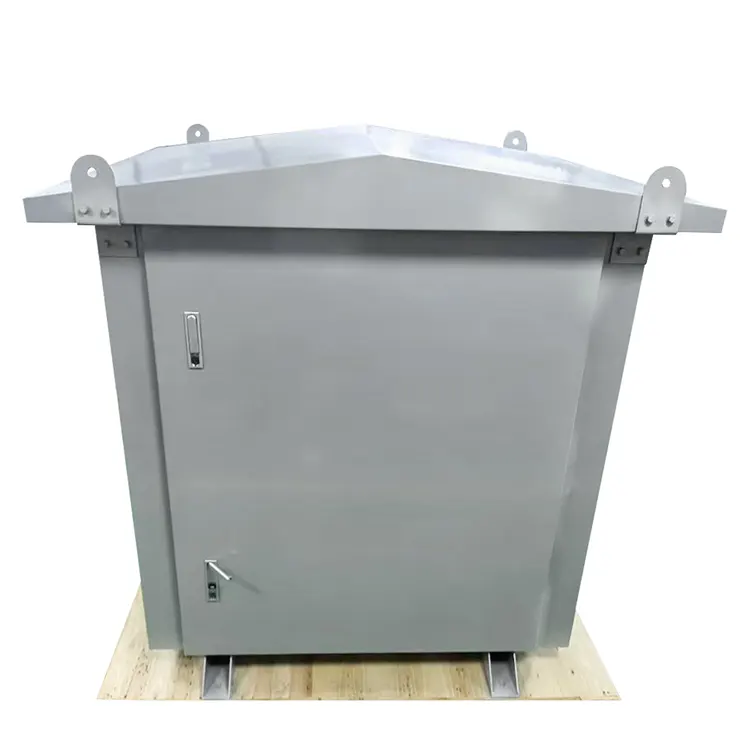

8.เปลือกที่ทนต่อการกัดกร่อน – SUS304, SUS316 หรือตัวเลือกเหล็กชุบสังกะสีทาสีสำหรับสภาพแวดล้อมในร่ม กลางแจ้ง หรือทางทะเล

9. ฉนวนสูงและระดับ BIL - ทนต่อแรงดันไฟฟ้าถึง 95kV และ BIL ถึง 170kV ช่วยให้มั่นใจได้ถึงความอยู่รอดของฟ้าผ่าและไฟกระชากแบบสลับ

10.ความสามารถในการออกแบบที่กำหนดเอง – มีพิกัดแรงดันไฟฟ้าพิเศษ ค่าความต้านทาน การกำหนดค่าตู้ และแพ็คเกจการตรวจสอบ

การใช้งานผลิตภัณฑ์

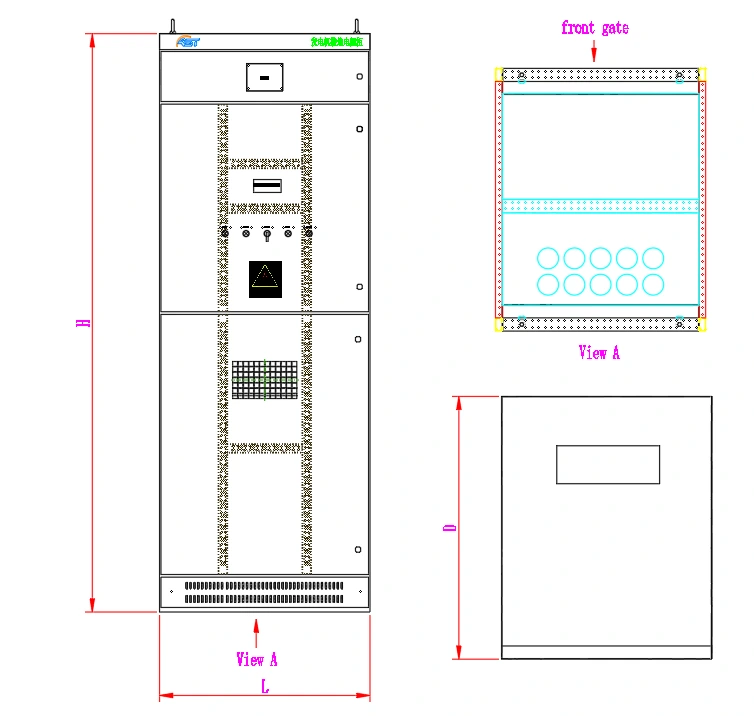

การวาดภาพและขนาด

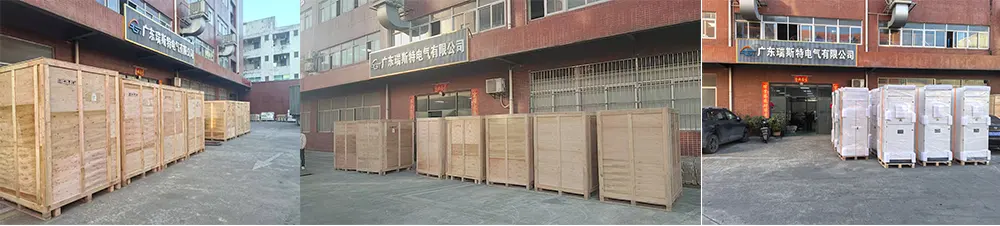

แพ็คเกจและการจัดส่ง

RST Electric รับประกันการจัดส่งตัวต้านทานต่อสายดินที่เป็นกลางทุกตัวอย่างปลอดภัย:

● ลังสำหรับงานหนัก: NGR แต่ละตัวได้รับการติดตั้งอย่างแน่นหนาบนแผ่นกันลื่นที่เป็นเหล็กเสริม และปิดไว้ในลังไม้อัดสั่งทำพิเศษที่ออกแบบมาสำหรับการขนส่งระหว่างประเทศ

● การป้องกันสภาพอากาศ: อุปกรณ์ถูกห่อด้วยฟิล์ม VCI กันน้ำพร้อมชุดสารดูดความชื้น เพื่อป้องกันความชื้นซึมเข้าไประหว่างการขนส่งทางทะเล

● ข้อกำหนดในการยก: การติดฉลากที่ชัดเจนของจุดยกและจุดศูนย์ถ่วง มีวงเล็บสำหรับจัดส่งเพื่อการผูกยึดที่ปลอดภัย

● การป้องกันขั้วต่อ: บุชชิ่งไฟฟ้าแรงสูงได้รับการปกป้องด้วยฝาปิดกันลมระหว่างการขนส่ง

● เอกสารประกอบ: เอกสารการจัดส่งที่ครอบคลุมประกอบด้วยรายการบรรจุภัณฑ์ รายงานการทดสอบที่ได้รับการรับรอง การรับรองวัสดุ และการสนับสนุนด้านพิธีการศุลกากร

● ตัวเลือกในการขนส่งสินค้า: เราประสานงานกับบริษัทขนส่งสินค้าหนักโดยเฉพาะสำหรับการขนส่งทางทะเล FCL สินค้าในโครงการ หรือการขนส่งทางอากาศตามที่ต้องการ

ทุกหน่วยผ่านการทดสอบการยอมรับจากโรงงาน (FAT) อย่างเต็มรูปแบบ รวมถึงการวัดความต้านทาน ความต้านทานของฉนวน ความทนทานต่อไดอิเล็กทริก และการตรวจสอบด้วยภาพก่อนบรรจุภัณฑ์

เหตุใดจึงเลือก RST Electric？

เมื่อการปกป้องระบบต้องการคุณภาพที่แน่วแน่ RST Electric พร้อมให้บริการ

โรงงานโดยตรง ผู้เชี่ยวชาญด้านสายดิน

● เราเป็นผู้ผลิตที่ได้รับการรับรองซึ่งตั้งอยู่ในประเทศจีน โดยเชี่ยวชาญด้านการผลิตตัวต้านทานต่อสายดินที่เป็นกลางมานานกว่า 10 ปี

● ควบคุมการผลิตองค์ประกอบกริด การผลิตกล่อง การประกอบ และการทดสอบภายในบริษัทได้อย่างสมบูรณ์ เพื่อให้มั่นใจในคุณภาพที่สม่ำเสมอ

● การกำหนดราคาโดยตรงจากโรงงานสำหรับ NGR ทุกรายการ โดยมีโครงสร้างต้นทุนที่โปร่งใสและไม่มีพ่อค้าคนกลาง

การผลิตระดับมืออาชีพและการประกันคุณภาพ

● โรงงานที่ได้รับการรับรองมาตรฐาน ISO 9001 พร้อมด้วยสายการผลิตเฉพาะสำหรับตัวต้านทานแบบกริดสเตนเลสสตีล

● การทดสอบทางไฟฟ้า 100% (ความต้านทาน ฉนวน อิเล็กทริก การทดสอบตัวอย่าง BIL) ดำเนินการในทุกหน่วย

● การตรวจสอบความถูกต้องของการถ่ายภาพความร้อนช่วยให้มั่นใจได้ถึงการกระจายความร้อนที่สม่ำเสมอในระหว่างการจำลองข้อผิดพลาด

● ทีมวิศวกรที่มีประสบการณ์ซึ่งเชี่ยวชาญด้านการป้องกันระบบแรงดันไฟฟ้าปานกลางและการปฏิบัติตามมาตรฐาน IEEE32

ประสบการณ์ระดับโลก ซัพพลายเออร์ที่เชื่อถือได้

● ซัพพลายเออร์ที่ได้รับการพิสูจน์แล้วสำหรับบริษัทสาธารณูปโภค บริษัท EPC ผู้ประกอบการเหมืองแร่ และนักพัฒนาพลังงานทดแทนทั่วโลก

● ประวัติการส่งออกไปยังกว่า 40 ประเทศ รวมถึงสหรัฐอเมริกา แคนาดา ออสเตรเลีย เยอรมนี ซาอุดีอาระเบีย และสิงคโปร์

● ความเชี่ยวชาญในเชิงลึกในการใช้งานการต่อสายดินที่เป็นกลางทั่วทั้งภาคการผลิตไฟฟ้า การจำหน่าย และภาคอุตสาหกรรม

การปรับแต่งที่ไม่มีที่สิ้นสุด

● แรงดันไฟฟ้าของระบบ: 6.3kV ถึง 35kV (สูงกว่านี้ด้วยการออกแบบที่กำหนดเอง)

● กระแสไฟฟ้าขัดข้อง: 10A ถึง 2000A (มีพิกัดพิเศษ)

● การให้คะแนนเวลา: 5 วินาทีถึง 60 วินาที (มีระยะเวลาที่กำหนดเอง)

● ค่าความต้านทาน: 1Ω ถึง 9999Ω (คำนวณตามการใช้งาน)

● วัสดุตัวเครื่อง: SUS304 / SUS316 / เหล็กทาสี / สั่งทำพิเศษ

● ตัวเลือกการตรวจสอบ: CT / เซ็นเซอร์ความร้อน / หน้าสัมผัสสัญญาณเตือน / การตรวจสอบระยะไกล

● การสิ้นสุด: บูชไฟฟ้าแรงสูง / กล่องเคเบิล / กำหนดเอง

การจัดส่งที่เชื่อถือได้และการสนับสนุนตลอดอายุการใช้งาน

● เวลานำมาตรฐาน: 15-20 วันสำหรับการให้คะแนนมาตรฐาน 20-25 วันสำหรับการปรับแต่ง

● เอกสารที่ครอบคลุม: รายงานการทดสอบ การรับรองวัสดุ คำชี้แจงการปฏิบัติตามข้อกำหนด IEEE32 คำประกาศ CE

● รับประกัน 12 เดือนพร้อมการแก้ไขปัญหาระยะไกลและการจัดส่งอะไหล่

● มีการสนับสนุนทางเทคนิคสำหรับการรวมระบบ การประสานงานรีเลย์ และการทดสอบการใช้งานถึงสถานที่
