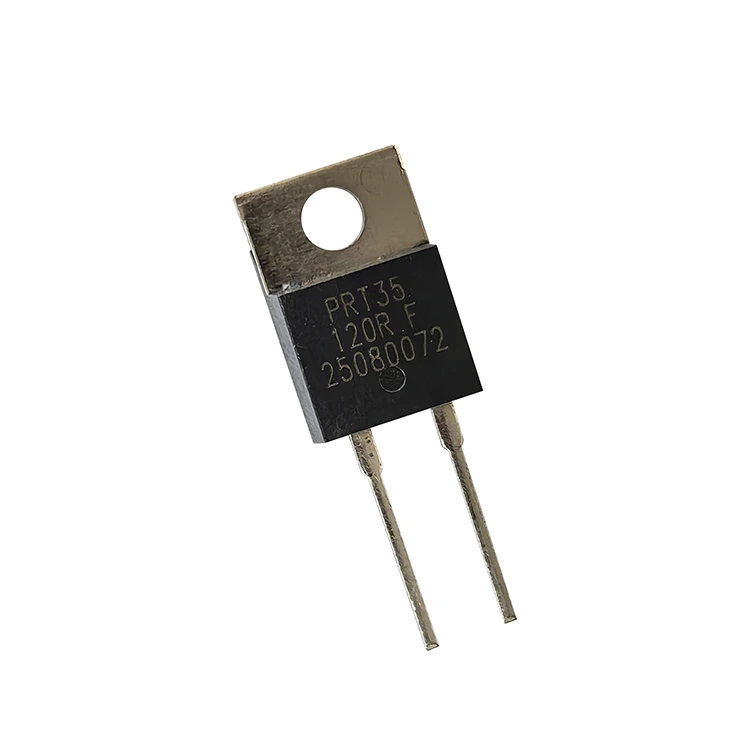

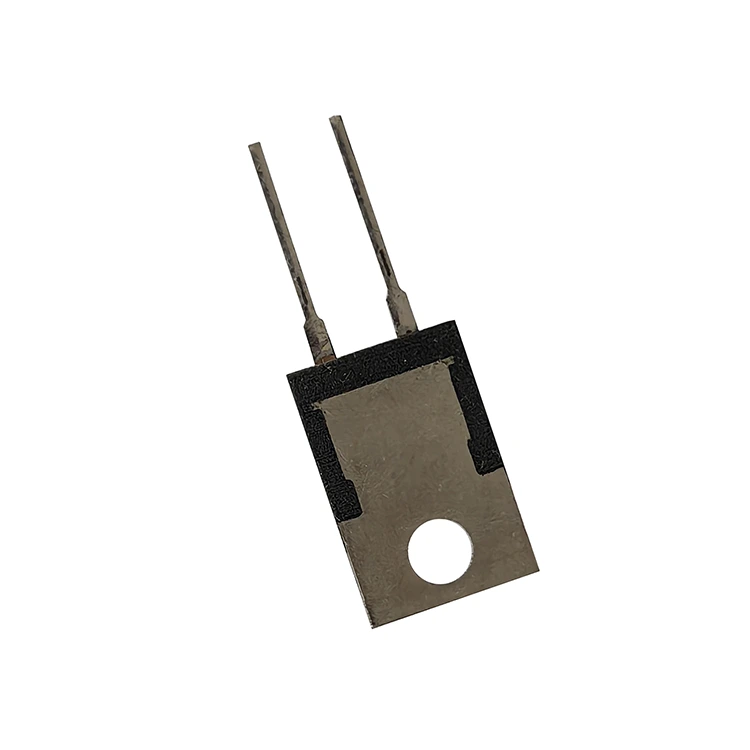

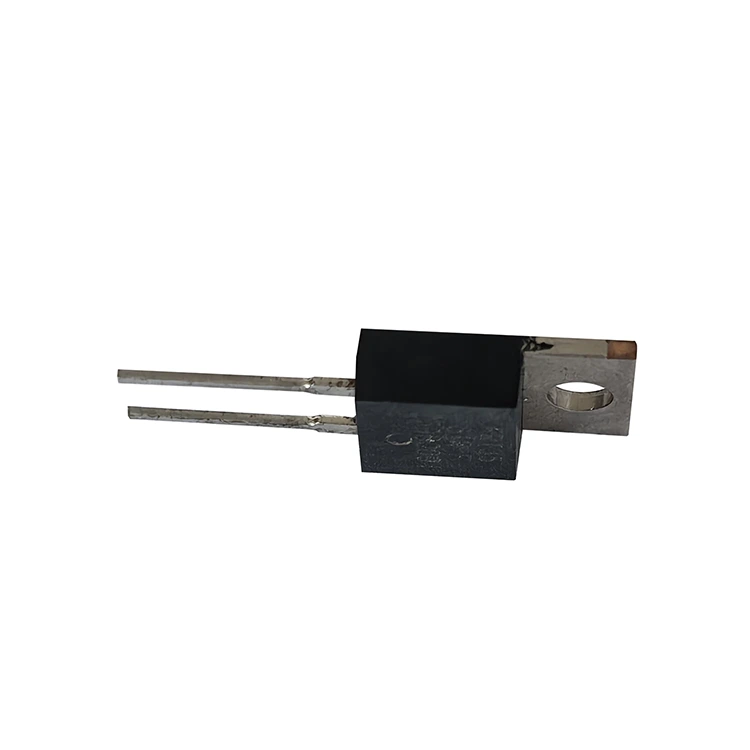

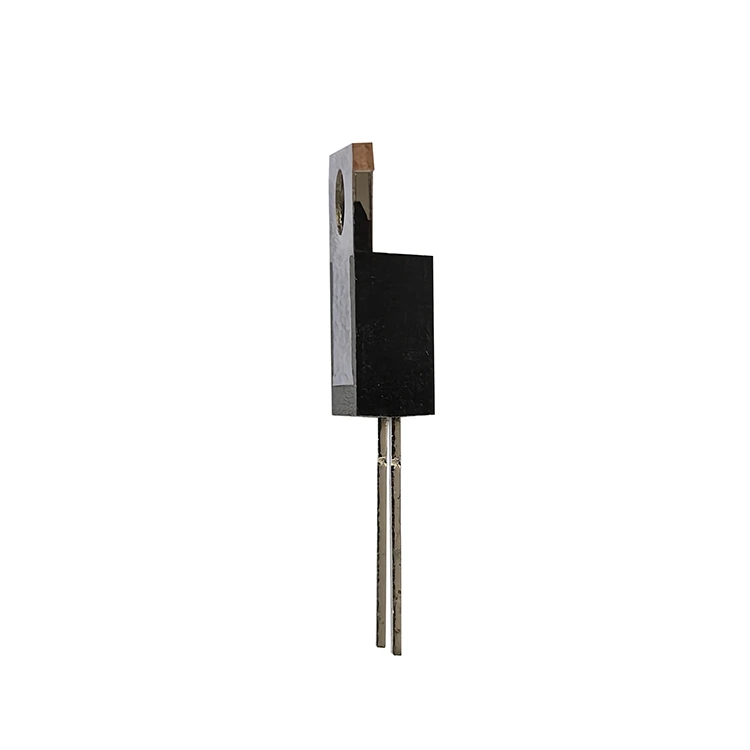

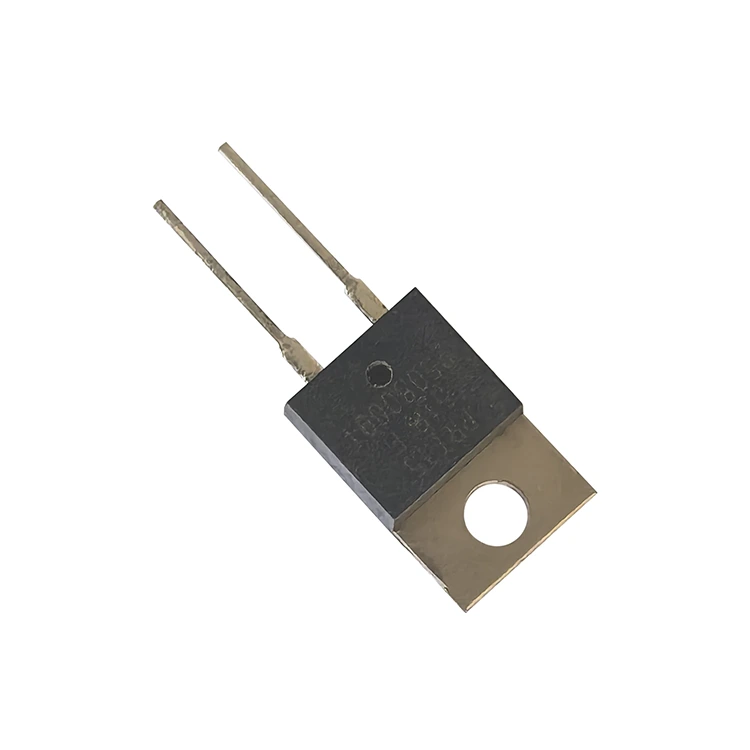

TO220 ตัวต้านทานกระแสไฟแบบฟิล์มหนา

ตัวต้านทานกระแสไฟแบบฟิล์มหนา TO220 จาก RST Electric เชื่อมช่องว่างระหว่างตัวต้านทานกำลังแบบรูทะลุแบบดั้งเดิมและอุปกรณ์ยึดบนพื้นผิวขั้นสูง ให้ประสิทธิภาพการระบายความร้อนของส่วนประกอบที่ติดตั้งฮีทซิงค์ได้ในขนาด TO220 ที่คุ้นเคย ตัวต้านทานแบบยึดกับฮีทซิงค์นี้ได้รับการออกแบบสำหรับการใช้งานที่มีพื้นที่บอร์ดสูง แต่ข้อกำหนดในการกระจายพลังงานเกินกว่าที่ส่วนประกอบ SMD จะสามารถรองรับได้ แพ็คเกจ TO220 ช่วยให้สามารถติดตั้งสกรูเดี่ยวลงบนแชสซีหรือฮีทซิงค์ได้โดยตรง โดยใช้วัสดุเชื่อมต่อในการระบายความร้อนเพื่อถ่ายเทความร้อนออกจากชิ้นส่วนต้านทานได้อย่างมีประสิทธิภาพ

โครงสร้างภายใน

โครงสร้างภายในของตัวต้านทานแบบฟิล์มหนากำลังนี้ประกอบด้วยชั้นต้านทานที่มีความเสถียรสูงซึ่งวางอยู่บนพื้นผิวอลูมินา ซึ่งจากนั้นจะถูกเชื่อมด้วยลวดเข้ากับโครงตะกั่วและห่อหุ้มไว้ในบรรจุภัณฑ์พลาสติกขึ้นรูป โครงสร้างนี้ให้คุณสมบัติของฉนวนที่ดีเยี่ยม ทนต่อแรงดันไฟฟ้าสูงถึง 1800VAC และรักษาความต้านทานของฉนวนได้มากกว่า 10GΩ ธรรมชาติที่ไม่เหนี่ยวนำของเทคโนโลยีฟิล์มหนาทำให้มั่นใจได้ว่ามีการเหนี่ยวนำปรสิตน้อยที่สุด ทำให้ซีรีย์ PRT เหมาะสำหรับวงจรสวิตชิ่งความถี่สูงที่ตัวต้านทานแบบลวดพันจะแนะนำการเปลี่ยนเฟสที่ยอมรับไม่ได้

ระดับพลังงาน

ซีรีส์ PRT มีจำหน่ายในพิกัดกำลังสองระดับ:

● PRT35 – 35W ที่อุณหภูมิเคส 25°C (2.5W ไม่รวมฮีทซิงค์)

● PRT50 – 50W ที่อุณหภูมิเคส 25°C (3W ไม่รวมฮีทซิงค์)

ค่าความต้านทานครอบคลุมตั้งแต่ 0.1Ω ถึง 1MΩ โดยมีตัวเลือก TCR ตั้งแต่ ±50 ppm/°C (สำหรับค่าความแม่นยำที่สูงกว่า 10Ω) ถึง ±300 ppm/°C (สำหรับช่วงความต้านทานโอห์มมิกต่ำหรือสูง) ความคลาดเคลื่อนมาตรฐานได้แก่ ±0.5%, ±1%, ±5% และ ±10% รองรับทั้งเครื่องมือที่มีความแม่นยำสูงและการใช้งานด้านพลังงานทั่วไป ในฐานะผู้ผลิตตัวต้านทานไฟฟ้าแบบฟิล์มหนา To220 ที่เชื่อถือได้ในประเทศจีน RST Electric ผสมผสานความเชี่ยวชาญด้านวิศวกรรมฟิล์มหนามานานกว่า 10 ปีเข้ากับการผลิตที่มีความแม่นยำเพื่อส่งมอบส่วนประกอบที่ให้ประสิทธิภาพที่เชื่อถือได้และมีเสถียรภาพในวงจรอิเล็กทรอนิกส์กำลังที่มีความต้องการสูง

ข้อกำหนดทางเทคนิค

TCR ตามช่วงความต้านทาน

ประสิทธิภาพทางไฟฟ้า

● วัสดุลวดตะกั่ว: ทองแดงกระป๋อง

● แรงบิดสูงสุด: 0.9 นิวตันเมตร

● ขีดจำกัดพลังงานขึ้นอยู่กับอุณหภูมิพื้นผิวของบรรจุภัณฑ์

● จำเป็นต้องวัดอุณหภูมิเพื่อวัดส่วนกลางของแผ่นระบายความร้อน

● ต้องใช้ครีมกระจายความร้อนอย่างถูกต้อง

ข้อดีหลักของตัวต้านทานไฟฟ้าแบบฟิล์มหนา To220 คืออะไร?

1.แพ็คเกจมาตรฐาน TO220 – ฐานมาตรฐานอุตสาหกรรมพร้อมการติดตั้งแบบสกรูเดี่ยวช่วยลดความยุ่งยากในการบูรณาการทางกลและการจัดการระบายความร้อน

2.ความหนาแน่นของพลังงานสูง – 35W (PRT35) หรือ 50W (PRT50) ที่อุณหภูมิเคส 25°C ทำให้สามารถออกแบบเวทีพลังงานขนาดกะทัดรัดได้

3.ช่วงความต้านทานกว้าง – ตั้งแต่ 0.1Ω ถึง 1MΩ ในซีรีส์เดียว ครอบคลุมการใช้งานตั้งแต่การตรวจจับกระแสไปจนถึงการแบ่งแรงดันไฟฟ้าอิมพีแดนซ์สูง

4.ฉนวนที่ดีเยี่ยม – ทนทานต่อความเป็นฉนวน 1800VAC พร้อมความต้านทานของฉนวน >10GΩ ทำให้มั่นใจในความปลอดภัยในวงจรไฟฟ้าแรงสูง

5. โครงสร้างที่ไม่เหนี่ยวนำ - เทคโนโลยีฟิล์มหนาช่วยลดการเหนี่ยวนำปรสิต เหมาะสำหรับการใช้งานสลับความถี่สูง

6.ความคลาดเคลื่อนที่แม่นยำ – มีให้เลือก ±0.5%, ±1%, ±5% และ ±10% เพื่อตอบสนองทั้งข้อกำหนดด้านความแม่นยำสูงและวัตถุประสงค์ทั่วไป

7.ตัวเลือก TCR ต่ำ – ต่ำถึง ±50 ppm/°C สำหรับค่าความแม่นยำ >10Ω ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงตลอดการเปลี่ยนแปลงของอุณหภูมิ

8.ประกอบง่าย – ติดตั้งด้วยสกรู M3 ตัวเดียวพร้อมแรงบิดสูงสุด 0.9 Nm; สายไฟถูกบรรจุไว้เพื่อการเชื่อมต่อแบบบัดกรีที่เชื่อถือได้

9. การใช้งานที่หลากหลาย – เหมาะสำหรับการสลับอุปกรณ์จ่ายไฟ วงจร snubber เครื่องขยายกำลัง การควบคุมแรงดันไฟฟ้า และการโหลดพัลส์

10.การก่อสร้างที่ทนทาน - กล่องพลาสติกขึ้นรูปช่วยปกป้ององค์ประกอบต้านทานจากความเครียดทางกลและการปนเปื้อนในสิ่งแวดล้อม

การใช้งานผลิตภัณฑ์

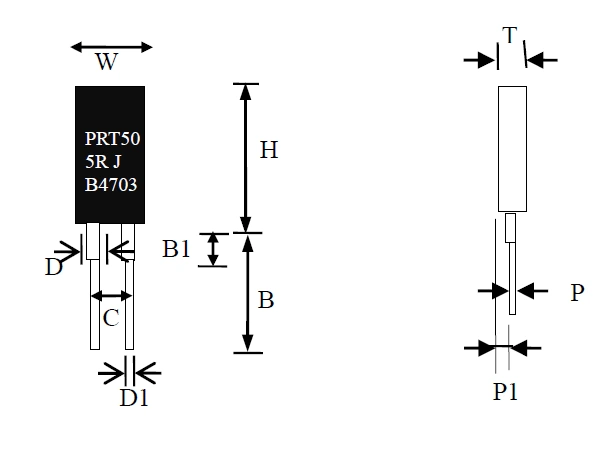

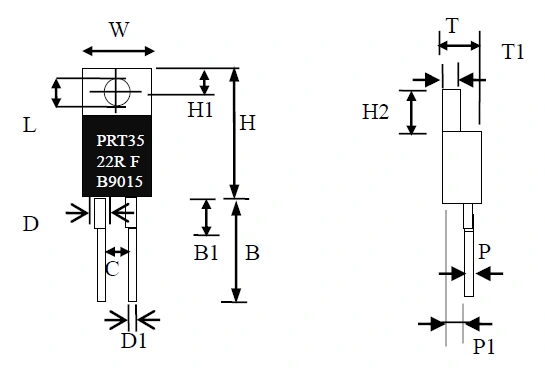

การวาดภาพและขนาด

คำแนะนำในการบรรจุและการขนส่ง

บริษัทของเราควบคุมทุกขั้นตอนการขนส่งอย่างเข้มงวดเพื่อให้แน่ใจว่าตัวต้านทานไฟฟ้าแบบฟิล์มหนา To220 มาถึงอย่างปลอดภัย

สำหรับการขนส่งจำนวนมาก จะใช้ท่อหรือพาเลทป้องกันไฟฟ้าสถิตสำหรับบรรจุภัณฑ์ ตัวต้านทานแต่ละตัวจะถูกปิดผนึกอย่างอิสระในถุงป้องกันไฟฟ้าสถิต พร้อมด้วยโฟมกันกระแทก ซึ่งป้องกันการงอของพินและความเสียหายของส่วนประกอบได้อย่างมีประสิทธิภาพ มีโฟมเพิ่มเติมติดอยู่ที่ปลายหมุดเพื่อหลีกเลี่ยงการกระแทกระหว่างการขนส่ง นอกจากนี้ยังมีบริการบรรจุภัณฑ์ที่ออกแบบตามความต้องการ ช่วยให้สามารถปรับข้อกำหนดบรรจุภัณฑ์ตามความต้องการในการจัดซื้อได้

ก่อนที่ตัวต้านทานแต่ละตัวจะออกจากโรงงาน จะต้องผ่านการทดสอบทางไฟฟ้า 100% เฉพาะผู้ที่ผ่านการทดสอบเท่านั้นจึงจะบรรจุได้ การจัดส่งประกอบด้วยรายการบรรจุภัณฑ์ รายงานการตรวจสอบ และวัสดุอื่นๆ ที่ครบถ้วน วิธีจัดส่งมีความยืดหยุ่น คำสั่งซื้อจำนวนมากจะได้รับการขนส่งโดยบริการจัดส่งระหว่างประเทศ เช่น DHL หรือ FedEx คำสั่งซื้อขนาดกลางโดยการขนส่งทางอากาศ และคำสั่งซื้อจำนวนมากโดยการขนส่งทางทะเล โดยจะรักษาสมดุลระหว่างประสิทธิภาพและต้นทุน การจัดเก็บควรอยู่ในสภาพแวดล้อมที่แห้งและระบายอากาศได้ดี ห่างจากสารที่มีฤทธิ์กัดกร่อน เพื่อหลีกเลี่ยงผลกระทบต่อประสิทธิภาพของผลิตภัณฑ์

ข้อได้เปรียบด้านการจัดหาโดยตรงจากโรงงาน

ในฐานะผู้ผลิตที่เชี่ยวชาญด้านการวิจัยและการผลิตตัวต้านทานพลังงานแบบฟิล์มหนา To220 เรามีประสบการณ์ในอุตสาหกรรมมากกว่า 10 ปี โดยสามารถควบคุมตัวเองได้เต็มรูปแบบตั้งแต่การเลือกโลหะผสม การสะสมฟิล์มหนา ไปจนถึงการตรวจสอบผลิตภัณฑ์ โดยไม่มีขั้นตอนกลางใดๆ รูปแบบการจัดหาโดยตรงจากโรงงานช่วยลดการเรียกเก็บเบี้ยประกันภัยจากพ่อค้าคนกลาง ช่วยให้ผู้ซื้อได้รับผลิตภัณฑ์คุณภาพสูงในราคาที่น่าพอใจมากขึ้น ในเวลาเดียวกัน เราสามารถจัดหาการผลิตที่ปรับแต่งได้ตามความต้องการ ซึ่งตรงกับสถานการณ์การใช้งานจริงสำหรับค่าความต้านทาน กำลัง และข้อมูลจำเพาะของพินอย่างแม่นยำ

เรามีระบบการผลิตที่สมบูรณ์และได้รับการรับรองคุณภาพ ISO 9001 ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบอย่างเข้มงวดและตรงตามมาตรฐานการใช้งานด้านยานยนต์และอุตสาหกรรม นอกจากนี้เรายังมีทีมวิศวกรมืออาชีพที่สามารถให้การสนับสนุนด้านเทคนิคและการเพิ่มประสิทธิภาพโซลูชัน ช่วยให้ผู้ซื้อบูรณาการผลิตภัณฑ์ได้อย่างมีประสิทธิภาพ

คำถามที่พบบ่อย

1.คำถาม: การป้องกันบรรจุภัณฑ์มีประสิทธิภาพเพียงใด?

คำตอบ: เราใช้บรรจุภัณฑ์ป้องกันไฟฟ้าสถิตและโฟมกันกระแทก สำหรับการขนส่งจำนวนมาก เราใช้กล่องพิเศษ มีการยึดหมุดเพิ่มเติมซึ่งสามารถป้องกันการกระแทกและความเสียหายระหว่างการขนส่งได้อย่างมีประสิทธิภาพ ในขณะเดียวกันก็มีการจัดทำรายงานการตรวจสอบพร้อมกับสินค้าเพื่อให้มั่นใจในความสมบูรณ์ของผลิตภัณฑ์

2. คำถาม: ตัวต้านทานไฟฟ้าแบบฟิล์มหนา To220 สามารถใช้กับสถานการณ์ใดได้บ้าง

คำตอบ: ส่วนใหญ่เหมาะสำหรับสถานการณ์ต่างๆ เช่น แหล่งจ่ายไฟ การควบคุมทางอุตสาหกรรม และอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ รองรับการปรับแต่งแบบเต็มมิติ รวมถึงกำลัง ค่าความต้านทาน ข้อมูลจำเพาะของพิน ประเภทขั้วต่อ ฯลฯ สามารถปรับเปลี่ยนได้ตามความต้องการจริงเพื่อให้ตรงตามสถานการณ์การใช้งานที่แตกต่างกัน

3. คำถาม: รับประกันคุณภาพสินค้าหรือไม่?

คำตอบ: ผลิตภัณฑ์ผ่านการทดสอบอย่างเข้มงวดและตรงตามมาตรฐานความน่าเชื่อถือระดับยานยนต์ มันมาพร้อมกับการรับประกัน 12 เดือน นอกจากนี้ยังมีบริการวินิจฉัยข้อบกพร่องจากระยะไกลและบริการเติมอะไหล่อีกด้วย มีรายงานผลการทดสอบและเอกสารคุณสมบัติฉบับสมบูรณ์ให้พร้อมกับผลิตภัณฑ์ ช่วยให้มั่นใจในการซื้อโดยไร้กังวลตลอดกระบวนการ

4. คำถาม: รอบการจัดส่งนานแค่ไหน?

คำตอบ: เรามีการจัดหาโดยตรงจากโรงงาน ทำให้สามารถปรับวงจรการผลิตได้อย่างยืดหยุ่น สำหรับรุ่นมาตรฐาน ระยะเวลาในการจัดส่งคือ 10-15 วันทำการ สำหรับรุ่นที่กำหนดเองจะใช้เวลา 15-25 วันทำการ เวลาในการจัดส่งสามารถปรับเปลี่ยนได้ตามความต้องการในการจัดซื้อและยังมีการสนับสนุนด้านเทคนิคอีกด้วย
