เชิงนามธรรม· บทความนี้จะให้การตรวจสอบทางเทคนิคโดยละเอียดของตัวต้านทานที่อยู่อาศัยอลูมิเนียมโดยสำรวจการก่อสร้าง หลักการจัดการความร้อน และบทบาทที่สำคัญในการควบคุมพลังงานทางอุตสาหกรรม การอภิปรายครอบคลุมถึงเทคโนโลยีลวดพันและฟิล์มหนา อัตรากำลัง กลไกการกระจายความร้อน และข้อควรพิจารณาในการใช้งานสำหรับสภาพแวดล้อมที่มีความต้องการสูงและต้องใช้ตัวต้านทานกำลังสูงที่เชื่อถือได้
01. การก่อสร้างและเทคโนโลยีหลัก

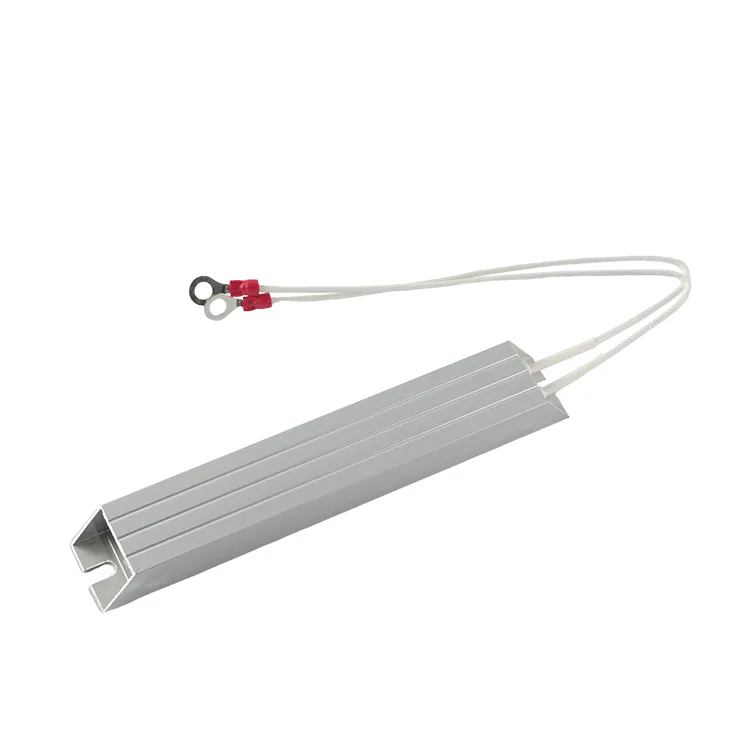

ที่ตัวต้านทานที่อยู่อาศัยอลูมิเนียมเป็นตัวต้านทานกำลังที่ออกแบบมาสำหรับการใช้งานที่ต้องการโครงสร้างที่แข็งแกร่งและการกระจายความร้อนที่มีประสิทธิภาพ อุปกรณ์ประกอบด้วยส่วนประกอบของตัวต้านทาน ซึ่งโดยทั่วไปจะเป็นขดลวดแบบลวดพันหรือรางต้านทานแบบฟิล์มหนา ซึ่งห่อหุ้มอยู่ภายในแกนเซรามิกและอยู่ในโปรไฟล์อะลูมิเนียมอัดขึ้นรูป
ตัวเครื่องอะลูมิเนียมทำหน้าที่สำคัญหลายประการ โดยให้การปกป้องทางกลไกสำหรับองค์ประกอบต้านทานภายใน ทำหน้าที่เป็นตัวระบายความร้อนเพื่อกระจายพลังงานความร้อน และมีพื้นผิวติดตั้งสำหรับติดกับแชสซีหรือตัวระบายความร้อน โครงสร้างภายในแตกต่างกันไปตามประเภท: รุ่นลวดพันจะใช้ลวดต้านทาน (เช่น นิกโครม) ที่พันบนตัวเซรามิก ในขณะที่รุ่นที่มีฟิล์มหนาใช้สารเคลือบต้านทานที่พิมพ์บนหน้าจอบนพื้นผิวเซรามิก การออกแบบทั้งสองแบบจะถูกนำไปใส่ในกระถางหรือปิดผนึกไว้ภายในตัวเรือนอะลูมิเนียมโดยใช้สารประกอบที่มีอุณหภูมิสูง ซึ่งรับประกันความเป็นฉนวนไฟฟ้าและการนำความร้อน
อลูมิเนียมอัดขึ้นรูป
ลวดพันหรือฟิล์มหนา
แกนเซรามิกและสารประกอบสำหรับปลูก
02. การจัดการความร้อนและการกระจายความร้อน
ตัวเครื่องอะลูมิเนียมทำหน้าที่เป็นตัวระบายความร้อนในตัว ถ่ายเทความร้อนไปยังอากาศโดยรอบหรือพื้นผิวติดตั้ง
ค่าการนำความร้อนสูงของอะลูมิเนียม (205 W/m·K) ช่วยให้ถ่ายเทความร้อนจากส่วนประกอบไปยังตัวเครื่องได้อย่างมีประสิทธิภาพ
โครงแบบยางหรือแบบครีบจะเพิ่มพื้นที่ผิวเพื่อการระบายความร้อนด้วยการพาความร้อนที่ดีขึ้น
พื้นผิวการติดตั้งแบบเรียบช่วยให้สามารถยึดเข้ากับแชสซีได้โดยตรงเพื่อการระบายความร้อนเพิ่มเติม
การจัดการระบายความร้อนที่มีประสิทธิภาพเป็นคุณลักษณะที่กำหนดของตัวต้านทานตัวเรือนอะลูมิเนียม พลังงานที่กระจายไปในองค์ประกอบตัวต้านทานจะสร้างความร้อนซึ่งต้องกำจัดออกเพื่อป้องกันความร้อนสูงเกินไปและรับประกันความน่าเชื่อถือในระยะยาว ตัวเรือนอะลูมิเนียมให้เส้นทางความร้อนที่มีความต้านทานต่ำจากส่วนประกอบไปยังภายนอก ซึ่งความร้อนจะถูกถ่ายโอนไปยังอากาศโดยการพาความร้อนและการแผ่รังสี เมื่อติดตั้งเข้ากับโครงโลหะหรือแผงระบายความร้อน ตัวเครื่องสามารถนำความร้อนออกไปได้อย่างมีประสิทธิภาพยิ่งขึ้น ช่วยให้ตัวต้านทานทำงานที่ระดับพลังงานที่สูงกว่าระดับอากาศอิสระ
หมายเหตุเกี่ยวกับความร้อน:โดยทั่วไป อัตรากำลังของตัวต้านทานแบบอะลูมิเนียมจะระบุไว้สำหรับเงื่อนไขการติดตั้งที่กำหนดไว้ (เช่น ติดตั้งบนแผงระบายความร้อนมาตรฐาน) การทำงานโดยไม่มีการระบายความร้อนที่เพียงพอจะช่วยลดการกระจายพลังงานที่อนุญาตและอาจทำให้เกิดความเสียหายก่อนเวลาอันควร
03. อัตรากำลังและคุณลักษณะด้านประสิทธิภาพ
ที่ตัวต้านทานที่อยู่อาศัยอลูมิเนียมมีพิกัดกำลังให้เลือกหลายระดับ ตั้งแต่ประมาณ 5 W ถึงมากกว่า 500 W อัตรากำลังถูกกำหนดโดยความสามารถของตัวต้านทานในการกระจายความร้อนโดยไม่เกินอุณหภูมิการทำงานสูงสุด ซึ่งโดยทั่วไปคือ 200°C ถึง 275°C สำหรับส่วนประกอบ
| พารามิเตอร์ | ช่วงทั่วไป |
|---|---|
| ระดับพลังงาน | 5 วัตต์ถึง 500 วัตต์ |
| ช่วงต้านทาน | 0.1 Ω ถึง 100 kΩ |
| ความอดทน | ±1% ถึง ±10% |
| ค่าสัมประสิทธิ์อุณหภูมิ | ±50 ถึง ±300 ppm/°C |
| อุณหภูมิองค์ประกอบสูงสุด | 200°C ถึง 275°C |
| แรงดันไฟฟ้าทนอิเล็กทริก | 1,000 V ถึง 2500 V AC |
| ความต้านทานของฉนวน | >100 MΩ ที่ 500 V DC |
อิงตามข้อกำหนดทั่วไปสำหรับตัวต้านทานกำลังแบบอะลูมิเนียม
ค่าสัมประสิทธิ์อุณหภูมิของความต้านทาน (TCR) บ่งชี้ว่าความต้านทานเปลี่ยนแปลงไปมากน้อยเพียงใดตามอุณหภูมิ ค่า TCR ที่ต่ำกว่าเป็นที่ต้องการสำหรับการใช้งานที่มีความแม่นยำ ข้อมูลจำเพาะความต้านทานแรงดันไฟฟ้าและความต้านทานฉนวนของไดอิเล็กตริกยืนยันว่าองค์ประกอบภายในแยกออกจากตัวเรือนอะลูมิเนียมอย่างเพียงพอ ซึ่งมีความสำคัญต่อความปลอดภัยและความสมบูรณ์ของวงจร
04. ฉนวนไฟฟ้าและความเป็นฉนวน
แม้ว่าตัวเครื่องอะลูมิเนียมจะเป็นโลหะ แต่องค์ประกอบต้านทานภายในจะถูกแยกออกจากตัวเครื่องด้วยระบบไฟฟ้า การแยกส่วนนี้ทำได้ผ่านแกนเซรามิก (โดยทั่วไปคืออลูมินา) และสารประกอบสำหรับการปลูกที่เติมช่องว่างระหว่างองค์ประกอบและตัวเรือน
- แกนเซรามิก:เป็นฉนวนไฟฟ้าหลักและส่วนรองรับทางกลสำหรับส่วนประกอบต้านทาน
- สารประกอบการเติม:วัสดุฉนวนไฟฟ้าที่เป็นสื่อความร้อน (เช่น ซิลิโคนหรืออีพอกซี) จะช่วยเติมเต็มช่องว่างและทำให้มั่นใจได้ว่าความร้อนจะถ่ายเทจากองค์ประกอบไปยังตัวเครื่องได้อย่างมีประสิทธิภาพ
- แรงดันไฟฟ้าทนอิเล็กทริก:ระบบฉนวนได้รับการทดสอบว่าทนทานต่อแรงดันไฟฟ้าสูง (โดยทั่วไปคือ 1,000 V ถึง 2,500 V AC) โดยไม่พัง
- การคืบคลานและการกวาดล้าง:ระยะห่างทางกายภาพระหว่างองค์ประกอบและตัวเรือนได้รับการออกแบบมาเพื่อป้องกันไฟฟ้าขัดข้องภายใต้สภาวะที่กำหนด
การแยกระหว่างชิ้นส่วนและตัวเรือนช่วยให้สามารถติดตั้งตัวต้านทานเข้ากับโครงโลหะที่มีการต่อสายดินได้โดยตรง โดยไม่เสี่ยงต่อการลัดวงจร นี่เป็นสิ่งสำคัญสำหรับการทำงานอย่างปลอดภัยในอุปกรณ์อุตสาหกรรมโดยที่แชสซีทำหน้าที่เป็นข้อมูลอ้างอิงภาคพื้นดินทั่วไป
05. โดเมนแอปพลิเคชันและกรณีการใช้งานในอุตสาหกรรม
ที่ตัวต้านทานที่อยู่อาศัยอลูมิเนียมใช้ในงานอุตสาหกรรมหลายประเภทที่ต้องการการกระจายพลังงานสูงที่เชื่อถือได้ โครงสร้างที่แข็งแกร่งและประสิทธิภาพการระบายความร้อนทำให้เหมาะสำหรับสภาพแวดล้อมที่มีความต้องการสูง
- การควบคุมมอเตอร์และการเบรก:ใช้เป็นตัวต้านทานเบรกในไดรฟ์ความถี่แปรผัน (VFD) และระบบเซอร์โวเพื่อกระจายพลังงานที่สร้างใหม่ในระหว่างการชะลอตัว
- แหล่งจ่ายไฟ:ใช้เป็นตัวต้านทานโหลด ตัวต้านทานเลือดออก และตัวจำกัดกระแสไฟกระชากในหน่วยจ่ายไฟทางอุตสาหกรรม
- พลังงานทดแทน:ใช้ในอินเวอร์เตอร์พลังงานแสงอาทิตย์และระบบกังหันลมสำหรับการเบรกแบบไดนามิกและการทดสอบโหลด
- การทดสอบและการวัด:โหลดแบงค์และอุปกรณ์ทดสอบใช้ตัวต้านทานเหล่านี้เพื่อจำลองโหลดไฟฟ้าสำหรับการทดสอบเครื่องกำเนิดไฟฟ้าและยูพีเอส
- การใช้งานเครื่องทำความร้อน:ใช้ในระบบทำความร้อนทางอุตสาหกรรม เครื่องจักรบรรจุภัณฑ์ และอุปกรณ์กระบวนการที่ต้องการการควบคุมการสร้างความร้อน
- ยานยนต์และ EV:ใช้ในวงจรชาร์จล่วงหน้าของรถยนต์ไฟฟ้า ระบบจัดการแบตเตอรี่ และระบบเบรกแบบสร้างใหม่
06. ข้อควรพิจารณาในการติดตั้งและสิ่งแวดล้อม
การติดตั้งที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อให้บรรลุประสิทธิภาพที่กำหนดและอายุการใช้งานที่ยาวนานของตัวต้านทานตัวเรือนอะลูมิเนียม ต้องพิจารณาปัจจัยหลายประการในระหว่างการออกแบบและประกอบระบบ
- การติด:ควรติดตั้งตัวต้านทานอย่างแน่นหนาบนพื้นผิวที่เรียบและสะอาด อาจใช้วัสดุเชื่อมต่อในการระบายความร้อน (TIM) เพื่อปรับปรุงการถ่ายเทความร้อนระหว่างตัวต้านทานและพื้นผิวติดตั้ง
- การระบายอากาศ:ตรวจสอบให้แน่ใจว่ามีการไหลเวียนของอากาศรอบๆ ตัวต้านทานอย่างเพียงพอเพื่อให้สามารถระบายความร้อนแบบพาความร้อนได้ หลีกเลี่ยงการปิดตัวต้านทานในพื้นที่จำกัดโดยไม่มีการระบายอากาศ
- สายไฟ:ใช้สายไฟที่มีขนาดเหมาะสมและการเชื่อมต่อที่ปลอดภัยเพื่อป้องกันความร้อนสูงเกินไปที่ขั้วต่อ สังเกตข้อกำหนดแรงบิดของขั้วต่อ
- การคุ้มครองสิ่งแวดล้อม:โครงสร้างอะลูมิเนียมช่วยป้องกันฝุ่นและความชื้นได้ในระดับหนึ่ง แต่อาจจำเป็นต้องมีกรอบเพิ่มเติมสำหรับสภาพแวดล้อมที่รุนแรง
- การลดอุณหภูมิ:หากอุณหภูมิโดยรอบเกินอุณหภูมิโดยรอบที่กำหนด การกระจายพลังงานจะต้องลดลงตามเส้นโค้งของผู้ผลิต
หมายเหตุการติดตั้ง:มักระบุระดับกำลังของตัวต้านทานแบบอะลูมิเนียมสำหรับติดตั้งบนแผงระบายความร้อนมาตรฐาน หากตัวต้านทานทำงานโดยไม่มีตัวระบายความร้อน การกระจายพลังงานที่อนุญาตอาจลดลงอย่างมาก ศึกษาเส้นโค้งการลดพิกัดของผู้ผลิตเสมอ
คำถามที่พบบ่อย
ข้อกำหนดทางเทคนิคและมาตรฐานอาจแตกต่างกันไป ศึกษาเอกสารของผู้ผลิตเสมอสำหรับข้อกำหนดการใช้งานเฉพาะของคุณ
