ตัวต้านทานแบบลวดพันซีเมนต์ตามแนวแกน

RST Electric ขอนำเสนอ Axial Cement Wirewound Resistor ซึ่งเป็นตัวต้านทานทะลุผ่านรูกำลังสูงอเนกประสงค์ ออกแบบมาสำหรับการใช้งานที่ต้องการประสิทธิภาพที่เชื่อถือได้ในแพ็คเกจแกนนำมาตรฐาน ตัวต้านทานซีเมนต์แนวแกนนี้ห่อหุ้มอยู่ในตัวเรือนเซรามิกทนไฟพร้อมตัวเติมซิลิกาอนินทรีย์ ให้การกระจายความร้อนที่ดีเยี่ยม เสียงรบกวนต่ำ และช่วงอุณหภูมิการทำงานที่กว้าง ด้วยพิกัดกำลังตั้งแต่ 5W ถึง 100W และค่าความต้านทานตั้งแต่ 0.1Ω ถึง 100kΩ (รูปแบบฟิล์มลวดพัน/ฟิล์มโลหะ) จึงเหมาะอย่างยิ่งสำหรับการจ่ายไฟ การควบคุมมอเตอร์ ไดรฟ์ทางอุตสาหกรรม และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค มีค่าความคลาดเคลื่อนตั้งแต่ ±1% ถึง ±10% โดยมีค่าสัมประสิทธิ์อุณหภูมิต่ำ (≤ ±250 ppm/°C) ตัวต้านทานแบบลวดพันกำลังไฟฟ้า นี้ตรงตามมาตรฐานประสิทธิภาพที่เข้มงวด รวมถึงการทดสอบความสามารถในการบัดกรี ความทนทานต่อไดอิเล็กทริก การสั่นสะเทือน และการทดสอบความทนทาน

ส่งคำถาม

รายละเอียดสินค้า

ข้อได้เปรียบด้านการออกแบบและการใช้งานหลัก

ตัวต้านทานแบบลวดพันซีเมนต์แนวแกนจาก RST Electric นำเสนอโซลูชันคลาสสิกที่ผ่านการทดสอบตามเวลาสำหรับการใช้งานที่ต้องการการจัดการพลังงานที่แข็งแกร่งในการกำหนดค่าแกนนำมาตรฐาน แตกต่างจากตัวต้านทานแบบเรเดียลลีดหรือแบบติดที่ตัวเครื่อง คุณลักษณะของตัวต้านทานไฟฟ้าแบบ Through-Hole นี้ขยายจากปลายทั้งสองด้านของตัวเครื่องเซรามิกทรงสี่เหลี่ยม ทำให้สามารถติดตั้งในแนวนอนบน PCB หรือใช้กับสแตนด์ออฟเพื่อระบายความร้อนที่สูงขึ้น การวางแนวตามแนวแกนแบบดั้งเดิมนี้ทำให้โครงร่าง PCB ง่ายขึ้น อำนวยความสะดวกในการแทรกอัตโนมัติ และช่วยให้สามารถเปลี่ยนได้ง่ายในสถานการณ์การบริการภาคสนาม

การก่อสร้างโครงสร้างและช่วงกำลังที่หลากหลาย

การสร้างตัวต้านทานแบบห่อหุ้มแบบเซรามิกนี้เน้นที่ประสิทธิภาพทางความร้อนและความสมบูรณ์ทางกล องค์ประกอบต้านทาน—มีจำหน่ายในโครงสร้างลวดพันเพื่อความสามารถของพัลส์สูงและค่าความต้านทานต่ำ (ลงไปที่ 0.1Ω) หรือฟิล์มโลหะสำหรับสัญญาณรบกวนต่ำและค่าความต้านทานสูง (สูงถึง 100kΩ)—จะถูกพันหรือสะสมไว้บนพื้นผิวเซรามิกอย่างแม่นยำ จากนั้นห่อหุ้มในสารตัวเติมซิลิกาอนินทรีย์และบรรจุไว้ในกล่องเซรามิกทนไฟ โปรไฟล์สี่เหลี่ยมช่วยให้วางตำแหน่งได้อย่างมั่นคง ในขณะที่ลีดตามแนวแกนให้การยึดข้อต่อบัดกรีที่แข็งแกร่ง ซีรีส์ SQZ ครอบคลุมช่วงพลังงานที่กว้าง ตั้งแต่ 5W สำหรับแหล่งจ่ายไฟขนาดกะทัดรัดไปจนถึง 100W สำหรับไดรฟ์อุตสาหกรรม ทำให้เป็นตัวเลือกที่หลากหลายในการใช้งานที่หลากหลาย

การประกันคุณภาพและความเชี่ยวชาญด้านการผลิตที่ครอบคลุม

แต่ละหน่วยผ่านการตรวจสอบคุณภาพอย่างครอบคลุม การทดสอบความสามารถในการบัดกรีทำให้แน่ใจได้ว่าครอบคลุม >90% ที่อุณหภูมิ 260±5°C เป็นเวลา 2 วินาที ความทนทานต่อไดอิเล็กทริกได้รับการตรวจสอบที่ 500VAC เป็นเวลา 5 วินาทีโดยไม่มีการพังทลาย ค่าสัมประสิทธิ์อุณหภูมิคงอยู่ที่ ≤ ±250 ppm/°C การหมุนเวียนของอุณหภูมิตั้งแต่ -55°C ถึง +200°C ช่วยยืนยันความสมบูรณ์ของโครงสร้าง ในขณะที่การทดสอบความทนทานที่แรงดันไฟฟ้าที่กำหนดเป็นเวลา 1000 ชั่วโมงจะตรวจสอบความน่าเชื่อถือในระยะยาว การทดสอบโอเวอร์โหลดที่กำลังพิกัด 10× (ลวดพัน) หรือกำลังพิกัด 5× (ฟิล์มโลหะ) ยืนยันความสามารถของพัลส์ ในฐานะผู้ผลิตตัวต้านทานแบบลวดพันตามแนวแกนซีเมนต์ที่เชื่อถือได้ในประเทศจีน RST Electric ผสมผสานความเชี่ยวชาญด้านวิศวกรรมตัวต้านทานกำลังมากกว่า 10 ปีเข้ากับการผลิตที่มีความแม่นยำ เพื่อส่งมอบส่วนประกอบที่ให้ประสิทธิภาพที่เชื่อถือได้ทั้งในสภาพแวดล้อมการผลิตปริมาณสูงและการบำรุงรักษาภาคสนาม

ข้อกำหนดทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ชุด	SQZ (ซีเมนต์แนวแกน)
กำลังไฟพิกัด	5W, 7W, 10W, 15W, 20W, 25W, 30W, 40W, 75W, 100W
ช่วงความต้านทาน (แบบลวดพัน)	0.1Ω – 10kΩ (ขึ้นอยู่กับอัตรากำลัง)
ช่วงความต้านทาน (ฟิล์มโลหะ)	100Ω – 100kΩ (ขึ้นอยู่กับอัตรากำลัง)
ความอดทน	±1% (F), ±2% (G), ±5% (J), ±10% (K)
ค่าสัมประสิทธิ์อุณหภูมิ (TCR)	ต่ำกว่า ±250 ppm/°C
แรงดันใช้งานสูงสุด	350V – 1000V (ขึ้นอยู่กับระดับพลังงาน)
แรงดันไฟฟ้าเกินพิกัดสูงสุด	1000V – 1500V (ขึ้นอยู่กับระดับพลังงาน)
แรงดันไฟฟ้าทนอิเล็กทริก	500VAC เป็นเวลา 5 วินาที
ความต้านทานของฉนวน	≥ 100MΩ @ 500V กระแสตรง
ช่วงอุณหภูมิในการทำงาน	-55°ซ ถึง +200°ซ
วัสดุที่อยู่อาศัย	เซรามิกทนไฟ
การห่อหุ้ม	สารตัวเติมซิลิกาอนินทรีย์
การสิ้นสุด	แกนนำทองแดงกระป๋อง
ความแข็งแกร่งของตะกั่ว	การทดสอบแรงดึง 10N ไม่พบความเสียหายที่มองเห็นได้
การปฏิบัติตาม	RoHS, CE

ข้อดีของผลิตภัณฑ์

1.การกำหนดค่าตะกั่วตามแนวแกนมาตรฐาน – ตัวนำออกจากปลายทั้งสองด้านของตัวเครื่องทรงสี่เหลี่ยม ช่วยให้สามารถติดตั้ง PCB ผ่านรู การติดตั้งแบบแยก หรือการติดตั้งแบบซ็อกเก็ต

2.ช่วงกำลังกว้าง – ตั้งแต่ 5W ถึง 100W ในซีรีส์เดียว ครอบคลุมการใช้งานที่หลากหลายตั้งแต่อุปกรณ์จ่ายไฟขนาดกะทัดรัดไปจนถึงไดรฟ์อุตสาหกรรม

3.เทคโนโลยีองค์ประกอบคู่ - ตัวเลือกแบบลวดพันสำหรับความสามารถของพัลส์สูง (โอเวอร์โหลด 10 ×) และความต้านทานต่ำ (0.1Ω); ตัวเลือกฟิล์มโลหะสำหรับสัญญาณรบกวนต่ำและความต้านทานสูง (100kΩ)

4. ตัวเรือนเซรามิกทนไฟ – ห่อหุ้มด้วยซิลิกาอนินทรีย์ภายในเคสเซรามิกเพื่อการระบายความร้อนที่ดีเยี่ยม ความเป็นฉนวนไฟฟ้า และการป้องกันทางกล

5.การทำงานที่อุณหภูมิสูง – การทำงานต่อเนื่องสูงถึง +200°C อุณหภูมิพื้นผิวพร้อมการลดพิกัดเชิงเส้นเพื่อการใช้งานที่ปลอดภัย

6.ค่าสัมประสิทธิ์อุณหภูมิต่ำ – ≤ ±250 ppm/°C ช่วยให้มั่นใจได้ถึงค่าความต้านทานที่เสถียรตลอดช่วงอุณหภูมิการทำงานเต็มรูปแบบ

7.ความคลาดเคลื่อนที่แม่นยำ – มีตั้งแต่ ±1% ถึง ±10% เพื่อตอบสนองข้อกำหนดของวงจรที่แน่นหนาหรือการออกแบบที่คำนึงถึงต้นทุน

8. ความแข็งแรงของตะกั่วที่แข็งแกร่ง - การทดสอบแรงดึง 10N ช่วยให้มั่นใจได้ถึงการติดตั้งผ่านรูที่เชื่อถือได้และความสมบูรณ์ของข้อต่อประสาน

9. การตรวจสอบคุณภาพที่ครอบคลุม – การทดสอบความสามารถในการบัดกรี ความเป็นฉนวน และความทนทาน 100% ตามมาตรฐาน IEC 60115

10. แพ็คเกจมาตรฐาน - ขนาดที่สอดคล้องกันระหว่างพิกัดกำลังทำให้โครงร่าง PCB และการจัดการสินค้าคงคลังง่ายขึ้น

การใช้งานผลิตภัณฑ์

อุตสาหกรรม	การประยุกต์ใช้เฉพาะ	คำอธิบาย
พาวเวอร์ซัพพลาย	อะแดปเตอร์ไฟ AC-DC	โหลดตัวต้านทาน ตัวลด และตัวไล่ลมในแหล่งจ่ายไฟภายนอก
พาวเวอร์ซัพพลาย	พาวเวอร์ซัพพลายแบบเปิดเฟรม	ตัวต้านทานการรับรู้กระแสไฟฟ้าและเครือข่ายตัวแบ่งในโมดูลกำลังทางอุตสาหกรรม
การควบคุมมอเตอร์	ไดรฟ์ความถี่ตัวแปร	ตัวต้านทานการเบรกและวงจรลดขนาดในไดรฟ์กำลังต่ำถึงปานกลาง
การควบคุมมอเตอร์	ซอฟต์สตาร์ทเตอร์	ตัวต้านทานจำกัดกระแสกระชากสำหรับการสตาร์ทมอเตอร์
เครื่องใช้ไฟฟ้าภายในบ้าน	PCB เครื่องปรับอากาศ	การควบคุมความเร็วพัดลมและการป้องกันไฟกระชากในยูนิตในร่ม/กลางแจ้ง
	ตัวควบคุมตู้เย็น	ตัวต้านทานดิสชาร์จดีซีลิงค์ในคอมเพรสเซอร์ที่ขับเคลื่อนด้วยอินเวอร์เตอร์
	เตาไมโครเวฟ	ตัวต้านทานตกเลือดแรงดันสูงในแหล่งจ่ายไฟแมกนีตรอน
อุปกรณ์อุตสาหกรรม	เครื่องชาร์จแบตเตอรี่	ตัวต้านทานโหลดและการตรวจจับกระแสในเครื่องชาร์จอุตสาหกรรมและยานยนต์
อุปกรณ์อุตสาหกรรม	เครื่องเชื่อม	วงจรจำกัดกระแสและวงจรลดกระแสในเครื่องเชื่อมที่ใช้อินเวอร์เตอร์
เครื่องใช้ไฟฟ้า	บอร์ดจ่ายไฟโทรทัศน์	ตัวต้านทาน Snubber และ degaussing ในแหล่งจ่ายไฟ LED/LCD TV
เครื่องใช้ไฟฟ้า	เครื่องขยายเสียง	ตัวต้านทานตัวส่งสัญญาณและเครือข่าย Zobel ในแอมพลิฟายเออร์คลาส AB และคลาส D
การทดสอบและการวัดผล	พาวเวอร์ซัพพลายแบบตั้งโต๊ะ	ตัวต้านทานโหลดเอาต์พุตสำหรับการทดสอบและสอบเทียบ
การทดสอบและการวัดผล	โหลดอิเล็กทรอนิกส์	องค์ประกอบการกระจายพลังงานในโหลด DC ที่ตั้งโปรแกรมได้
พลังงานทดแทน	อินเวอร์เตอร์พลังงานแสงอาทิตย์	ตัวต้านทานดิสชาร์จดีซีลิงค์ในระบบอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์
พลังงานทดแทน	ตัวควบคุมกังหันลม	ตัวต้านทานเบรกสำหรับระบบควบคุมระดับเสียง

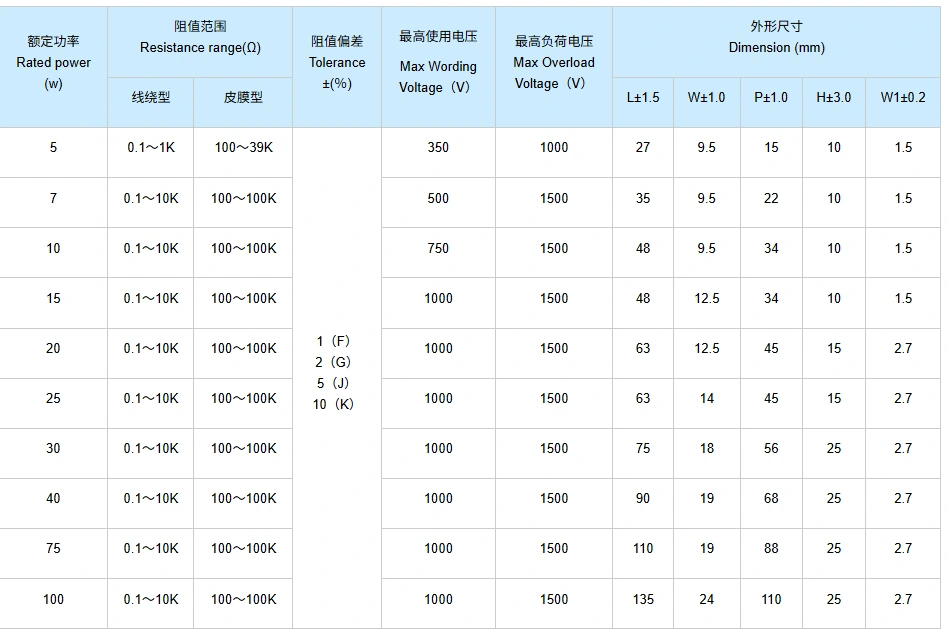

การวาดภาพและขนาด

Axial Cement Wirewound Resistor

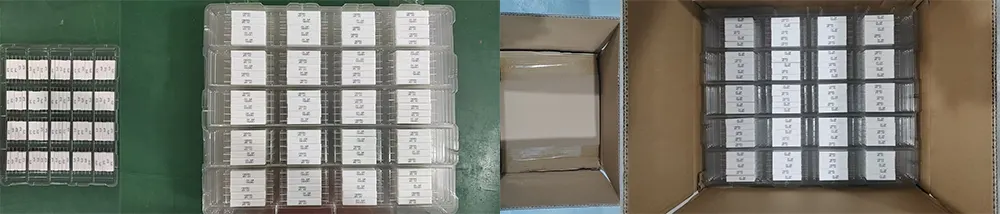

แพ็คเกจและการจัดส่ง

RST Electric รับประกันการจัดส่งตัวต้านทานแบบลวดพัน Axial Cement Wirewound ทุกตัวอย่างปลอดภัย:

● บรรจุภัณฑ์จำนวนมาก: ตัวต้านทานจะถูกบรรจุในถุงพลาสติกป้องกันไฟฟ้าสถิตพร้อมโฟมกันกระแทก จากนั้นนำไปใส่ในกล่องกระดาษลูกฟูกเพื่อป้องกันการดัดงอของตะกั่วและความเสียหายจากเซรามิก

● การป้องกันตะกั่ว: สายไฟตามแนวแกนจะถูกเก็บไว้ให้ตรงโดยใช้ฝาปิดปลายหรือแถบโฟม

● เอกสารประกอบ: รายการบรรจุภัณฑ์และใบรับรองการตรวจสอบรวมอยู่ในการจัดส่งแต่ละครั้ง

● ตัวเลือกการขนส่ง: บริการจัดส่งด่วน (DHL/FedEx/UPS) สำหรับปริมาณน้อย การขนส่งทางอากาศสำหรับปริมาณปานกลาง การขนส่งทางทะเลสำหรับการสั่งซื้อจำนวนมาก

ทุกหน่วยผ่านการทดสอบทางไฟฟ้า 100% และการตรวจสอบด้วยภาพก่อนบรรจุภัณฑ์เพื่อให้แน่ใจว่าเป็นไปตามค่าความต้านทานที่ระบุและมาตรฐานความสวยงาม

Axial Cement Wirewound Resistor

เกี่ยวกับอาร์เอสทีอิเล็คทริค

ในฐานะผู้ผลิตมืออาชีพที่มีประสบการณ์มากกว่าสิบปีในด้านตัวต้านทาน RST Electric มุ่งเน้นไปที่การวิจัยและการผลิตตัวต้านทานแบบลวดพันตามแนวแกนซีเมนต์ ด้วยการสั่งสมเทคโนโลยีที่ครบถ้วน ทำให้กลายเป็นซัพพลายเออร์ที่เชื่อถือได้ในอุตสาหกรรม เรามีความสามารถในการผลิตที่เป็นอิสระอย่างสมบูรณ์ โดยดำเนินการกระบวนการทั้งหมดให้เสร็จสิ้นตั้งแต่การพันลวด การสะสมฟิล์มโลหะ ไปจนถึงการบรรจุและการทดสอบอย่างอิสระ เราควบคุมทุกขั้นตอนอย่างเข้มงวดเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ที่มั่นคงและสม่ำเสมอ

เรามีฐานการผลิตที่ได้รับการรับรองมาตรฐาน ISO 9001 พร้อมด้วยสายการผลิตตัวต้านทานเซรามิกตะกั่วตามแนวแกนโดยเฉพาะ ตัวต้านทานแต่ละตัวผ่านการทดสอบทางไฟฟ้าอย่างครอบคลุม ครอบคลุมตัวบ่งชี้หลัก เช่น ค่าความต้านทาน คุณสมบัติไดอิเล็กทริก และฉนวน ในเวลาเดียวกัน การทดสอบที่เกี่ยวข้อง เช่น การหมุนเวียนของอุณหภูมิและความทนทาน จะดำเนินการตามมาตรฐาน IEC 60115 อย่างเคร่งครัด เพื่อให้มั่นใจในความน่าเชื่อถือของผลิตภัณฑ์

เราใช้รูปแบบการจัดหาโดยตรงจากโรงงานโดยไม่มีส่วนเพิ่มระดับกลาง ราคามีความโปร่งใสและสมเหตุสมผล ช่วยให้ลูกค้าได้รับผลิตภัณฑ์คุณภาพสูงในราคาที่เอื้อมถึง ด้วยประสบการณ์ในอุตสาหกรรมที่กว้างขวางของเรา เราสามารถเสนอบริการปรับแต่งที่ยืดหยุ่นได้ ครอบคลุมพารามิเตอร์ต่างๆ เช่น กำลัง ค่าความต้านทาน ค่าความคลาดเคลื่อน TCR ฯลฯ นอกจากนี้ เรายังมีตัวเลือกการปรับแต่งเฉพาะบุคคล เช่น การพันขดลวดโดยไม่มีตัวเหนี่ยวนำและการขึ้นรูปลวดตะกั่ว ตามความต้องการของลูกค้า

ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลกในกว่า 40 ประเทศ โดยให้บริการในสาขาต่างๆ เช่น แหล่งจ่ายไฟ มอเตอร์ไดรฟ์ และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค นอกจากนี้เรายังมีการรับประกัน 12 เดือน การวินิจฉัยข้อบกพร่องจากระยะไกล การจัดหาอะไหล่ และการสนับสนุนทางเทคนิคอย่างมืออาชีพ ทีมผู้เชี่ยวชาญของเราสามารถให้คำแนะนำในการบูรณาการผลิตภัณฑ์เพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าที่แตกต่างกันได้อย่างเต็มที่ ด้วยความเป็นมืออาชีพและความน่าเชื่อถือ เราได้รับการยอมรับจากลูกค้าทั่วโลก
