ตัวต้านทานซีเมนต์เรเดียล

อะไรทำให้ตัวต้านทานแบบเรเดียลซีเมนต์โดดเด่นในการใช้งานที่มีกำลังสูงขนาดกะทัดรัด

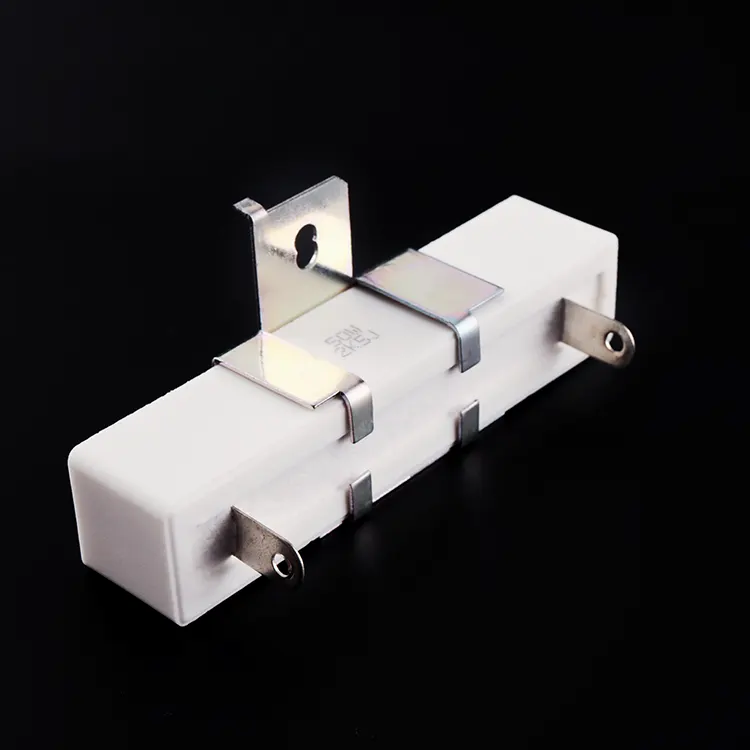

ตัวต้านทานซีเมนต์แบบเรเดียลจาก RST Electric เชื่อมช่องว่างระหว่างตัวต้านทานกำลังที่ติดบน PCB และยูนิตที่ยึดกับแชสซีขนาดใหญ่ นำเสนอโซลูชันขนาดกะทัดรัดแต่มีประสิทธิภาพเชิงความร้อนสำหรับการใช้งานที่ต้องการการกระจายพลังงานสูงในพื้นที่จำกัด แตกต่างจากตัวต้านทานตามแนวแกนหรือแนวรัศมีมาตรฐานที่ใช้ร่องรอยของ PCB และอากาศแวดล้อมในการระบายความร้อนเพียงอย่างเดียว ตัวต้านทานแบบติดตั้งบนแชสซีนี้ประกอบด้วยขายึดโลหะที่แข็งแกร่งซึ่งช่วยให้สามารถต่อเข้ากับแผงระบายความร้อนหรือแชสซีอุปกรณ์โลหะได้โดยตรง ช่วยปรับปรุงการถ่ายเทความร้อนได้อย่างมากและช่วยให้การทำงานใช้พลังงานสูงได้อย่างยั่งยืน

ตัวต้านทานซีเมนต์กำลังสูงสร้างขึ้นเพื่อความน่าเชื่อถือทางความร้อนและเครื่องกลอย่างไร

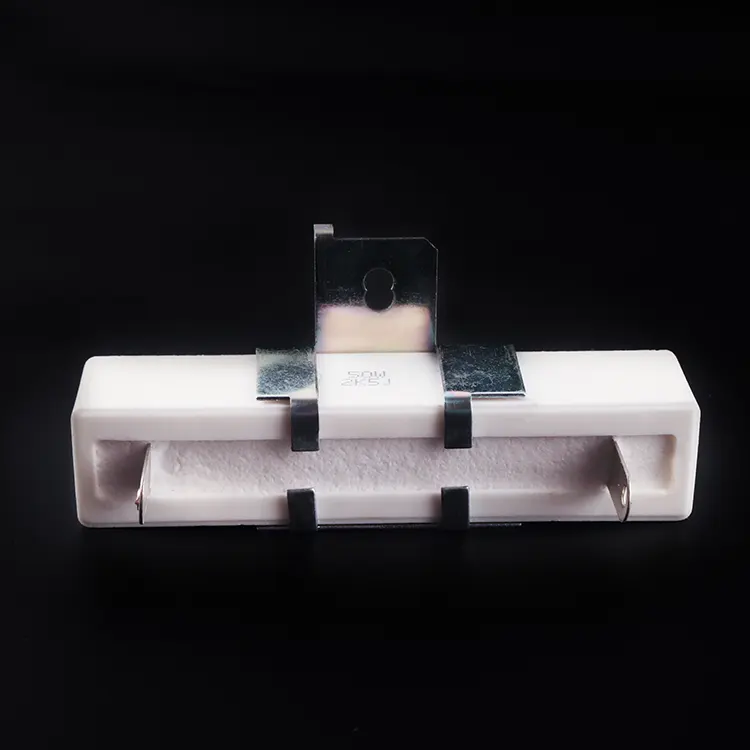

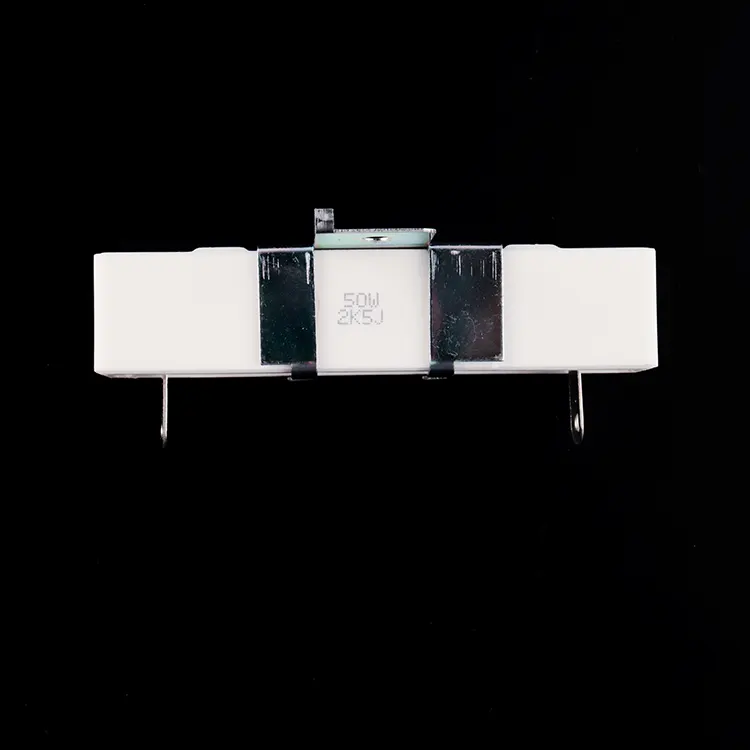

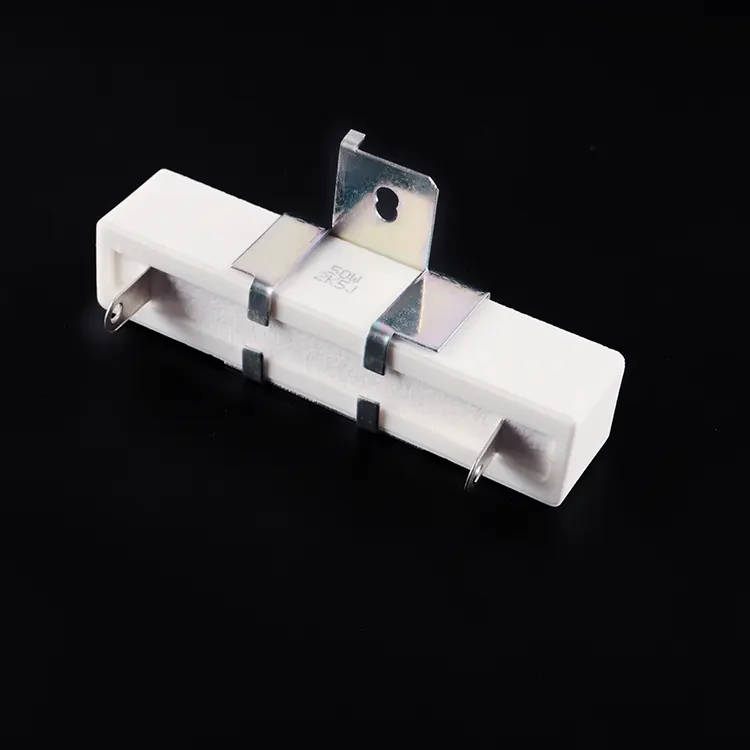

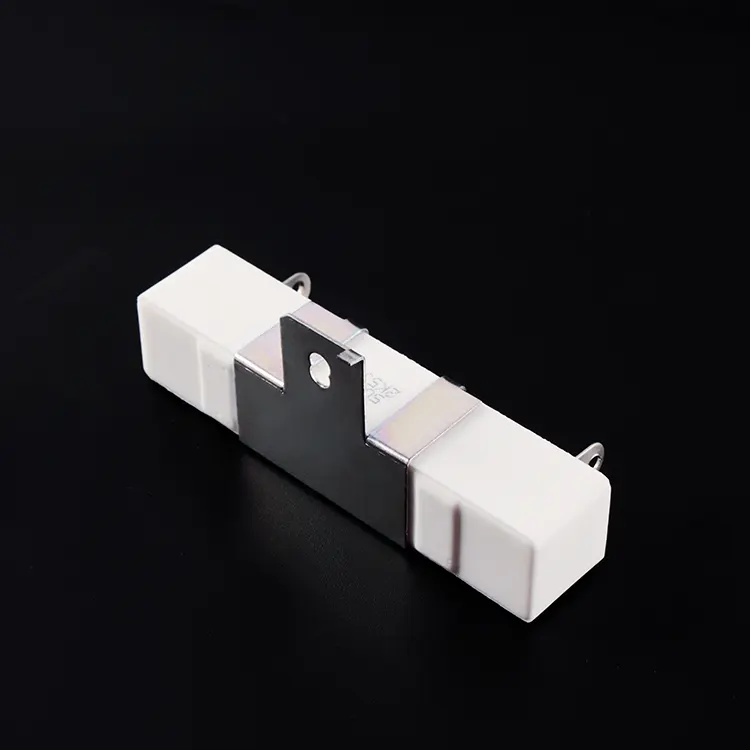

การสร้างตัวต้านทานซีเมนต์กำลังสูงนี้จัดลำดับความสำคัญของการนำความร้อนและความเสถียรทางกล องค์ประกอบตัวต้านทาน—มีจำหน่ายในรูปแบบลวดพันสำหรับการใช้งานที่มีความต้านทานต่ำและมีพัลส์สูง (สูงถึง 0.1Ω) หรือฟิล์มโลหะสำหรับข้อกำหนดที่มีเสียงรบกวนต่ำและมีความต้านทานสูง (สูงถึง 100kΩ)—ถูกห่อหุ้มไว้ในตัวเติมซิลิกาอนินทรีย์และบรรจุอยู่ในกล่องเซรามิกที่หน่วงไฟ การออกแบบ SQHG ที่เป็นเอกลักษณ์มีทั้งสายไฟแนวรัศมีสำหรับการเชื่อมต่อไฟฟ้าและขายึดในตัวพร้อมรูที่เจาะไว้ล่วงหน้า (โดยทั่วไปคือเส้นผ่านศูนย์กลาง 4.0 มม.) สำหรับการยึดสกรูหรือโบลต์ วิธีการเชื่อมต่อแบบคู่นี้รับประกันทั้งความสมบูรณ์ทางไฟฟ้าและความปลอดภัยของกลไก แม้ในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง การวางแนวของบรรจุภัณฑ์อยู่ในแนวนอน โดยมีแกนยาวของตัวต้านทานขนานกับพื้นผิวการติดตั้ง ช่วยลดโปรไฟล์ความสูงในขณะที่เพิ่มพื้นที่สัมผัสสูงสุดสำหรับการถ่ายเทความร้อน

การทดสอบที่เข้มงวดใดบ้างที่ยืนยันความทนทานของตัวต้านทานในสภาพแวดล้อมทางอุตสาหกรรม

แต่ละหน่วยผ่านการตรวจสอบคุณภาพอย่างเข้มงวด การทดสอบความสามารถในการบัดกรีทำให้แน่ใจได้ว่าครอบคลุม >90% ที่อุณหภูมิ 260±5°C เป็นเวลา 2 วินาที ความทนทานต่อไดอิเล็กทริกได้รับการตรวจสอบที่ 500VAC เป็นเวลา 5 วินาทีโดยไม่มีการพังทลาย ค่าสัมประสิทธิ์อุณหภูมิคงอยู่ที่ ≤ ±250 ppm/°C การหมุนเวียนของอุณหภูมิตั้งแต่ -55°C ถึง +200°C ช่วยยืนยันความสมบูรณ์ของโครงสร้าง ในขณะที่การทดสอบความทนทานที่แรงดันไฟฟ้าที่กำหนดเป็นเวลา 1000 ชั่วโมงจะตรวจสอบความน่าเชื่อถือในระยะยาว การทดสอบโอเวอร์โหลดที่กำลังพิกัด 10× (ลวดพัน) หรือกำลังพิกัด 5× (ฟิล์มโลหะ) ยืนยันความสามารถของพัลส์ ในฐานะผู้ผลิตตัวต้านทานซีเมนต์เรเดียลที่เชื่อถือได้ในประเทศจีน RST Electric ผสมผสานความเชี่ยวชาญด้านตัวต้านทานกำลังไฟฟ้าที่มีมากกว่า 10 ปีเข้ากับการผลิตที่มีความแม่นยำ เพื่อส่งมอบส่วนประกอบที่ให้การจัดการระบายความร้อนที่แข็งแกร่งในอุปกรณ์อุตสาหกรรมและเชิงพาณิชย์

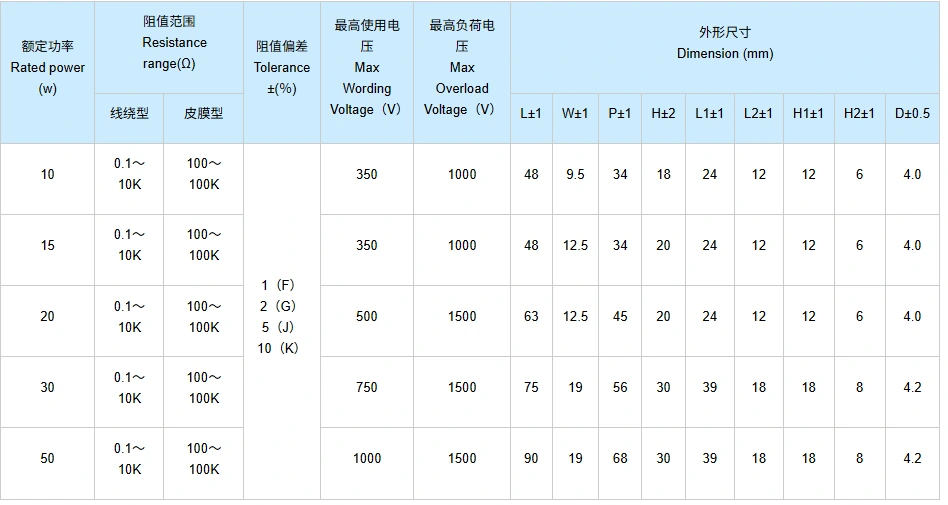

ข้อกำหนดทางเทคนิค

ข้อดีของผลิตภัณฑ์นี้คืออะไร?

1. ขายึดแบบรวม - ขายึดโลหะในตัวพร้อมรูเจาะล่วงหน้า (4.0–4.2 มม.) ช่วยให้สามารถยึดเข้ากับแชสซีหรือฮีทซิงค์ได้อย่างปลอดภัย เพิ่มการถ่ายเทความร้อนได้สูงสุด

2.ความหนาแน่นของพลังงานสูง – สูงถึง 50W ในแพ็คเกจทรงสี่เหลี่ยมขนาดกะทัดรัด เหมาะสำหรับการใช้งานที่มีพื้นที่บอร์ดจำกัดแต่ความต้องการการกระจายพลังงานสูง

3. การสิ้นสุดทางไฟฟ้าและเครื่องกลแบบคู่ - ลีดแบบเรเดียลให้การเชื่อมต่อแบบบัดกรี ในขณะที่วงเล็บให้การสนับสนุนทางกล ช่วยลดความเครียดบนข้อต่อบัดกรี PCB

4.ค่าสัมประสิทธิ์อุณหภูมิที่ได้รับการปรับปรุง – ≤ ±250 ppm/°C ช่วยให้มั่นใจได้ถึงค่าความต้านทานที่เสถียรตลอดช่วงอุณหภูมิการทำงานเต็มรูปแบบ

5. ตัวเรือนเซรามิกทนไฟ – ห่อหุ้มด้วยซิลิกาอนินทรีย์ภายในเคสเซรามิกเพื่อการระบายความร้อนที่ดีเยี่ยม ความเป็นฉนวนไฟฟ้า และการป้องกันทางกล

6.ช่วงความต้านทานกว้าง – รุ่น Wirewound ลงไปที่ 0.1Ω สำหรับการตรวจจับกระแสสูง รุ่นฟิล์มโลหะสูงถึง 100kΩ สำหรับการแบ่งแรงดันไฟฟ้า

7.การทำงานที่อุณหภูมิสูง – การทำงานต่อเนื่องสูงถึง +200°C อุณหภูมิเคสพร้อมการลดพิกัดเชิงเส้น

8.ความคลาดเคลื่อนที่แม่นยำ – มีตั้งแต่ ±1% ถึง ±10% เพื่อตอบสนองข้อกำหนดของวงจรที่แน่นหนาหรือการออกแบบที่คำนึงถึงต้นทุน

9.โครงสร้างแข็งแรงทนทาน – ทนทานต่อการสั่นสะเทือน (50 ม./วินาที) และการหมุนเวียนของอุณหภูมิ (-55°C ถึง +200°C) โดยไม่ทำให้ประสิทธิภาพลดลง

10.การตรวจสอบคุณภาพที่ครอบคลุม – การทดสอบความสามารถในการบัดกรี ความเป็นฉนวน และความทนทาน 100% ตามมาตรฐาน IEC 60115

การใช้งานผลิตภัณฑ์

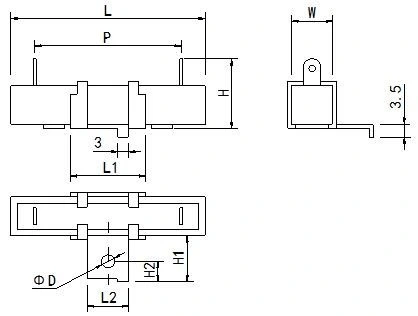

การวาดภาพและขนาด

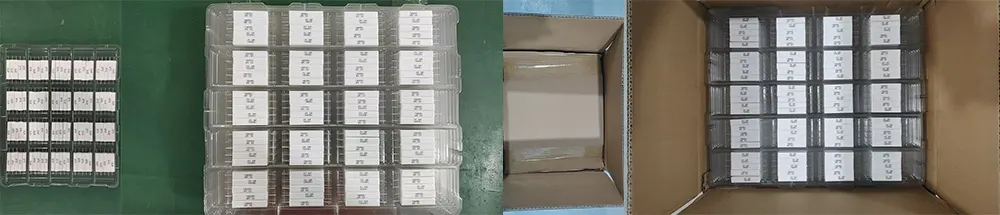

แพ็คเกจและการจัดส่ง

RST Electric รับประกันการจัดส่งตัวต้านทานเรเดียลซีเมนต์ทุกตัวอย่างปลอดภัย:

เราให้ความสำคัญอย่างยิ่งต่อความปลอดภัยในการขนส่งของตัวต้านทานแบบเซรามิกแต่ละตัว ก่อนจัดส่ง เราจะจัดเตรียมโซลูชันบรรจุภัณฑ์ที่ปรับแต่งตามขนาดการสั่งซื้อเพื่อให้มั่นใจในความสมบูรณ์ของผลิตภัณฑ์ตลอดกระบวนการ

สำหรับการสั่งซื้อปกติ จะใช้กระบวนการบรรจุภัณฑ์แยกกัน: ขั้นแรกตัวต้านทานแต่ละตัวจะถูกหุ้มด้วยฟิล์มฉนวนไฟฟ้าสถิตทั้งหมด จากนั้นจึงใส่ในกล่องแยกกันเพื่อให้การป้องกันที่เพียงพอสำหรับตัวเซรามิกและโครงสร้างรองรับ สำหรับการซื้อจำนวนมาก กระดาษลูกฟูกจะใช้สำหรับบรรจุภัณฑ์ทั้งกล่อง โดยมีฉากกั้นโฟมด้านในเพื่อป้องกันการโค้งงอของหมุดและการรองรับการเสียรูปได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจในความแม่นยำในการติดตั้ง

สำหรับชิ้นส่วนสำคัญ เช่น หมุดและส่วนรองรับ เราจะเติมแผ่นโฟมเพิ่มเติมเพื่อเสริมแรงเพื่อให้แน่ใจว่าชิ้นส่วนเหล่านั้นจะอยู่ตรงระหว่างการขนส่ง และไม่ส่งผลกระทบต่อการติดตั้งในภายหลัง การจัดส่งสินค้าแต่ละครั้งจะมาพร้อมกับรายการบรรจุภัณฑ์และใบรับรองการตรวจสอบ ช่วยให้ลูกค้ายอมรับและจัดเก็บเอกสารได้อย่างรวดเร็ว

วิธีการจัดส่งมีความยืดหยุ่นและสามารถปรับให้เข้ากับขนาดการซื้อได้: สำหรับกลุ่มเล็กๆ สามารถเลือกบริการจัดส่งด่วนระหว่างประเทศ เช่น DHL/FedEx/UPS; ชุดขนาดกลางเหมาะสำหรับการขนส่งทางอากาศ คำสั่งซื้อจำนวนมากจะถูกขนส่งทางทะเล โดยรักษาสมดุลระหว่างต้นทุนและความตรงต่อเวลา

ก่อนบรรจุภัณฑ์ตัวต้านทานเซรามิกทั้งหมด จะมีการทดสอบทางไฟฟ้าและการตรวจสอบรูปลักษณ์ 100% เพื่อให้แน่ใจว่าเป็นไปตามตัวบ่งชี้หลัก เช่น ค่าความต้านทานอย่างถูกต้อง และรูปลักษณ์ของผลิตภัณฑ์ได้รับการควบคุมอย่างเข้มงวดเพื่อให้เป็นไปตามมาตรฐานที่กำหนดเอง เพื่อให้มั่นใจว่าผลิตภัณฑ์ที่ส่งมอบตรงตามข้อกำหนดการใช้งานและการปฏิบัติตามข้อกำหนดอย่างสมบูรณ์
