ตัวต้านทานแผ่นโลหะแบบไม่เหนี่ยวนำจาก RST Electric ตอบสนองความต้องการที่สำคัญในอุปกรณ์อิเล็กทรอนิกส์กำลังสมัยใหม่: ข้อกำหนดสำหรับตัวต้านทานที่สามารถเหนี่ยวนำต่ำและมีพัลส์สูงได้ ซึ่งไม่ทำให้เกิดการเปลี่ยนเฟสหรือแรงดันไฟกระชากในวงจรที่สลับเร็ว แตกต่างจากตัวต้านทานแบบลวดพันแบบทั่วไปที่มีการเหนี่ยวนำที่สำคัญโดยธรรมชาติเนื่องจากองค์ประกอบแบบขด ตัวต้านทานแบบเหนี่ยวนำต่ำนี้ใช้องค์ประกอบแผ่นโลหะระนาบที่ลดสนามแม่เหล็กและการเหนี่ยวนำปรสิตให้เหลือน้อยที่สุด ทำให้เหมาะสำหรับวงจร Snubber การตรวจจับกระแสในการจ่ายไฟแบบสวิตชิ่ง และเครือข่ายเอาท์พุตในเครื่องขยายสัญญาณความถี่สูง
โครงสร้างตัวต้านทานแบบแผ่นโลหะนี้เน้นทั้งประสิทธิภาพทางไฟฟ้าและความน่าเชื่อถือทางกล องค์ประกอบต้านทานประกอบด้วยแผ่นโลหะผสมที่แกะสลักอย่างแม่นยำหรือประทับตราอย่างแม่นยำ เลือกใช้เนื่องจากค่าสัมประสิทธิ์อุณหภูมิต่ำและคุณลักษณะการจัดการพัลส์ที่ยอดเยี่ยม องค์ประกอบนี้ถูกห่อหุ้มไว้ในตัวเติมซิลิกาอนินทรีย์และบรรจุอยู่ในกล่องเซรามิกที่ทนไฟ เพื่อให้มั่นใจถึงการนำความร้อน การแยกสัญญาณทางไฟฟ้า และการป้องกันความเครียดจากสิ่งแวดล้อม ซีรีส์ MPR มีการกำหนดค่าพื้นฐาน 2 แบบ: หน่วยองค์ประกอบเดียว (2W, 3W, 5W, 10W) สำหรับการใช้งานมาตรฐาน และหน่วยรวมหลายองค์ประกอบ (2+2, 3+3, 5+5, 7+7) ที่รวมตัวต้านทานที่ตรงกันสองตัวไว้ในแพ็คเกจเดียว ช่วยประหยัดพื้นที่บอร์ด และรับประกันการติดตามความร้อนที่สม่ำเสมอสำหรับการตรวจจับส่วนต่างหรือวงจรผลักดึง
ประสิทธิภาพทางไฟฟ้าได้รับการตรวจสอบผ่านการทดสอบอย่างเข้มงวด การทดสอบโอเวอร์โหลดจะดำเนินการที่กำลังพิกัด 2.5× เป็นเวลา 5 วินาที (ต่ำกว่าลวดพันเนื่องจากโครงสร้างระนาบ ซึ่งสะท้อนถึงจุดประสงค์การใช้งานในการตรวจจับสภาวะคงที่มากกว่าการเบรกพลังงานสูง) ค่าสัมประสิทธิ์อุณหภูมิจะคงอยู่ที่ ≤ ±250 ppm/°C เพื่อให้มั่นใจว่าการอ่านค่ามีความเสถียรในทุกสภาวะการทำงาน การทดสอบความทนทานที่แรงดันไฟฟ้าที่กำหนดเป็นเวลา 1000 ชั่วโมงช่วยยืนยันความน่าเชื่อถือในระยะยาว ในฐานะผู้ผลิตตัวต้านทานแผ่นโลหะแบบไม่เหนี่ยวนำที่เชื่อถือได้ในประเทศจีน RST Electric ผสมผสานความเชี่ยวชาญด้านวิศวกรรมตัวต้านทานกำลังมากกว่า 10 ปีเข้ากับการผลิตที่มีความแม่นยำ เพื่อส่งมอบส่วนประกอบที่ให้ประสิทธิภาพที่แม่นยำและมีความบิดเบือนต่ำในการใช้งานความถี่สูงและพลังงานพัลซิ่ง
|

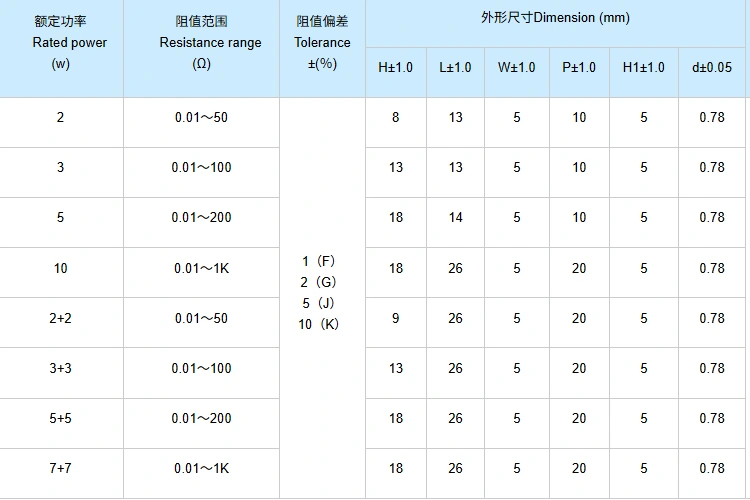

พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ชุด |
MPR (ตัวต้านทานแผ่นโลหะ) |
|
กำลังไฟพิกัด (เดี่ยว) |
2วัตต์, 3วัตต์, 5วัตต์, 10วัตต์ |
|
กำลังไฟพิกัด (รวม) |
2W+2W, 3W+3W, 5W+5W, 7W+7W (สององค์ประกอบที่ตรงกันต่อแพ็คเกจ) |
|
ช่วงต้านทาน |
0.01Ω – 1kΩ (ขึ้นอยู่กับรุ่น) |
|
ความอดทน |
±1% (F), ±2% (G), ±5% (J), ±10% (K) |
|
ค่าสัมประสิทธิ์อุณหภูมิ (TCR) |
＜±250 ppm/°C |
|
แรงดันใช้งานสูงสุด |
ขึ้นอยู่กับความต้านทาน (P×R)¹/² |
|
ความสามารถในการโอเวอร์โหลด |
กำลังพิกัด 2.5 × เป็นเวลา 5 วินาที |
|
แรงดันไฟฟ้าทนอิเล็กทริก |
500VAC เป็นเวลา 5 วินาที |
|
ความต้านทานของฉนวน |
≥ 100MΩ @ 500V กระแสตรง |
|
ช่วงอุณหภูมิในการทำงาน |
-55°ซ ถึง +200°ซ |
|
วัสดุที่อยู่อาศัย |
เซรามิกทนไฟ |
|
การห่อหุ้ม |
สารตัวเติมซิลิกาอนินทรีย์ |
|
การสิ้นสุด |
แกนนำทองแดงกระป๋อง |
|
ความแข็งแกร่งของตะกั่ว |
การทดสอบแรงดึง 10N ไม่พบความเสียหายที่มองเห็นได้ |
|
ตัวเหนี่ยวนำ |
ต่ำมาก (โครงสร้างไม่เหนี่ยวนำ) |
|
การปฏิบัติตาม |
RoHS, CE |
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ชุด |
MPR (ตัวต้านทานแผ่นโลหะ) |
|
กำลังไฟพิกัด (เดี่ยว) |
2วัตต์, 3วัตต์, 5วัตต์, 10วัตต์ |
|
กำลังไฟพิกัด (รวม) |
2W+2W, 3W+3W, 5W+5W, 7W+7W (สององค์ประกอบที่ตรงกันต่อแพ็คเกจ) |
|
ช่วงต้านทาน |
0.01Ω – 1kΩ (ขึ้นอยู่กับรุ่น) |
|
ความอดทน |
±1% (F), ±2% (G), ±5% (J), ±10% (K) |
|
ค่าสัมประสิทธิ์อุณหภูมิ (TCR) |
≤ ±250 ppm/°C |
|
แรงดันใช้งานสูงสุด |
ขึ้นอยู่กับความต้านทาน (P×R)¹/² |
|
ความสามารถในการโอเวอร์โหลด |
กำลังพิกัด 2.5 × เป็นเวลา 5 วินาที |
|
แรงดันไฟฟ้าทนอิเล็กทริก |
500VAC เป็นเวลา 5 วินาที |
|
ความต้านทานของฉนวน |
≥ 100MΩ @ 500V กระแสตรง |
|
ช่วงอุณหภูมิในการทำงาน |
-55°ซ ถึง +200°ซ |
|
วัสดุที่อยู่อาศัย |
เซรามิกทนไฟ |
|
การห่อหุ้ม |
สารตัวเติมซิลิกาอนินทรีย์ |
|
การสิ้นสุด |
แกนนำทองแดงกระป๋อง |
|
ความแข็งแกร่งของตะกั่ว |
การทดสอบแรงดึง 10N ไม่พบความเสียหายที่มองเห็นได้ |
|
ตัวเหนี่ยวนำ |
ต่ำมาก (โครงสร้างไม่เหนี่ยวนำ) |
|
การปฏิบัติตาม |
RoHS, CE |
1. โครงสร้างที่ไม่เหนี่ยวนำ - องค์ประกอบแผ่นโลหะระนาบลดการเหนี่ยวนำปรสิต ทำให้สามารถใช้ในวงจรความถี่สูง (เช่น แหล่งจ่ายไฟแบบสวิตชิ่ง เครื่องขยายสัญญาณ RF) โดยไม่ต้องมีการเปลี่ยนเฟสหรือแรงดันไฟฟ้าเกิน
2.ความสามารถในการต้านทานต่ำเป็นพิเศษ – มีตั้งแต่ 0.01Ω ทำให้ตัวต้านทานแผ่นโลหะแบบไม่เหนี่ยวนำเหมาะสำหรับการตรวจจับกระแสสูง การใช้งานแบบแบ่ง และการกระจายพลังงานแบบโอห์มมิกต่ำ
3.ค่าสัมประสิทธิ์อุณหภูมิต่ำ – ≤ ±250 ppm/°C ช่วยให้มั่นใจได้ถึงค่าความต้านทานที่เสถียรตลอดช่วงอุณหภูมิการทำงานเพื่อการวัดกระแสที่แม่นยำ
4. ตัวเรือนเซรามิกทนไฟ – ห่อหุ้มด้วยซิลิกาอนินทรีย์ภายในเคสเซรามิกเพื่อการกระจายความร้อนที่ดีเยี่ยมและเป็นฉนวนไฟฟ้า
5. แพ็คเกจรวมองค์ประกอบคู่ - การกำหนดค่า 2+2, 3+3, 5+5 และ 7+7 ที่ไม่เหมือนใครนำเสนอตัวต้านทานที่ตรงกันสองตัวในตัวเครื่องเดียว ช่วยประหยัดพื้นที่ PCB และรับประกันการติดตามความร้อนสำหรับการตรวจจับส่วนต่างหรือวงจรผลักดึง
6.ความสามารถพัลส์สูง – ออกแบบมาให้ทนทานต่อกำลังไฟพิกัด 2.5× เป็นเวลา 5 วินาที เหมาะสำหรับการจำกัดกระแสไฟกระชากและการใช้งานแบบ Snubber
7.ความคลาดเคลื่อนความแม่นยำ – มีตั้งแต่ ±1% ถึง ±10% เพื่อตอบสนองความต้องการของวงจรที่แน่นหนา
8.แพ็คเกจขนาดกะทัดรัด – โปรไฟล์ต่ำ (ความสูง 5 มม.) และขนาดที่เล็กทำให้สามารถวางเค้าโครง PCB ความหนาแน่นสูงได้
9. ความแข็งแรงของตะกั่วที่แข็งแกร่ง - การทดสอบแรงดึง 10N ช่วยให้มั่นใจได้ถึงการติดตั้งผ่านรูที่เชื่อถือได้และความสมบูรณ์ของข้อต่อประสาน
10. การขึ้นรูปที่ปรับแต่งได้ - การขึ้นรูปลูกค้าเป้าหมายและขนาดที่กำหนดเองเพื่อให้เหมาะกับเค้าโครง PCB หรือกระบวนการประกอบเฉพาะ
|
อุตสาหกรรม |
การประยุกต์ใช้เฉพาะ |
คำอธิบาย |
|
เพาเวอร์อิเล็กทรอนิกส์ |
การสลับพาวเวอร์ซัพพลาย |
การตรวจจับกระแสในวงจรปฐมภูมิและทุติยภูมิของคอนเวอร์เตอร์ AC-DC |
|
วงจร Snubber |
การหน่วงการสั่นความถี่สูงในเครือข่ายสวิตช์ MOSFET และ IGBT |
|
|
มอเตอร์ไดรฟ์ |
การตรวจจับกระแสอินเวอร์เตอร์ |
ตัวต้านทานแบบโอห์มต่ำสำหรับการวัดกระแสเฟสใน BLDC และเซอร์โวไดรฟ์ |
|
วงจรสตาร์ทแบบนุ่มนวล |
การจำกัดกระแสกระชากสำหรับตัวเก็บประจุบัส DC |
|
|
ตัวแปลงความถี่สูง |
ตัวแปลงเรโซแนนซ์ |
ตัวต้านทานโหลดความเหนี่ยวนำต่ำสำหรับ LLC และโทโพโลยีเรโซแนนซ์อื่นๆ |
|
เพาเวอร์แอมป์ RF |
โหลดเอาต์พุตแบบไม่เหนี่ยวนำสำหรับการทดสอบและการจับคู่อิมพีแดนซ์ |
|
|
อิเล็กทรอนิกส์ยานยนต์ |
ระบบการจัดการแบตเตอรี่ |
การสับเปลี่ยนกระแสไฟฟ้าที่มีความแม่นยำสูงสำหรับการตรวจสอบสถานะการชาร์จ |
|
เครื่องชาร์จรถยนต์ไฟฟ้า |
การตรวจจับกระแสในระบบ EVSE ออนบอร์ดและนอกบอร์ด |
|
|
การทดสอบและการวัดผล |
โหลดอิเล็กทรอนิกส์ |
องค์ประกอบโอห์มต่ำที่แม่นยำสำหรับโหลด DC ที่ตั้งโปรแกรมได้ |
|
ระบบการได้มาซึ่งข้อมูล |
Shunt resistors for high-current measurement channels. |
|
|
เครื่องเสียง |
แอมพลิฟายเออร์คลาส D |
การหน่วงตัวกรองเอาต์พุตและการตรวจจับกระแสในเวทีเสียงกำลังสูง |
|
ครอสโอเวอร์ที่ใช้งานอยู่ |
ตัวต้านทานความเหนี่ยวนำต่ำสำหรับเครือข่ายเส้นทางสัญญาณ |
|
|
อุปกรณ์การแพทย์ |
วงจรเครื่องกระตุ้นหัวใจ |
ตัวต้านทานการปล่อยประจุพัลส์สูงสำหรับการส่งพลังงานของธนาคารคาปาซิเตอร์ |
|
MRI คอยล์ไล่ระดับ |
การตรวจจับกระแสในเอาต์พุตเครื่องขยายสัญญาณแบบไล่ระดับที่สลับอย่างรวดเร็ว |

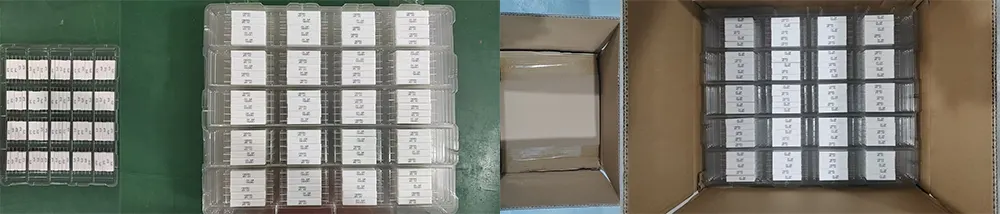

RST Electric รับประกันการจัดส่งตัวต้านทานแผ่นโลหะแบบไม่เหนี่ยวนำทุกตัวอย่างปลอดภัย:
● บรรจุภัณฑ์จำนวนมาก: ตัวต้านทานจะถูกบรรจุในกล่องพุพอง จากนั้นนำไปใส่ในกล่องกระดาษลูกฟูกเพื่อป้องกันการดัดงอของตะกั่วและความเสียหายจากเซรามิก
● การป้องกันสารตะกั่ว: เก็บสายให้ตรงโดยใช้ฝาปิดปลายโฟมหรือเทป
● บรรจุภัณฑ์คู่ที่ตรงกัน: พัสดุที่รวมกันจะถูกห่อแยกกันเพื่อป้องกันการผสมของคู่ที่ไม่ตรงกัน
● เอกสารประกอบ: รายการบรรจุภัณฑ์และใบรับรองการตรวจสอบรวมอยู่ในการจัดส่งแต่ละครั้ง
● ตัวเลือกการขนส่ง: บริการจัดส่งด่วน (DHL/FedEx/UPS) สำหรับปริมาณน้อย การขนส่งทางอากาศสำหรับปริมาณปานกลาง การขนส่งทางทะเลสำหรับการสั่งซื้อจำนวนมาก
ทุกหน่วยผ่านการทดสอบทางไฟฟ้า 100% และการตรวจสอบด้วยภาพก่อนบรรจุภัณฑ์เพื่อให้แน่ใจว่าเป็นไปตามค่าความต้านทานที่ระบุและมาตรฐานความสวยงาม
เมื่อประสิทธิภาพการเหนี่ยวนำต่ำและความถี่สูงมีความสำคัญ RST Electric จะส่งมอบ
● เราเป็นผู้ผลิตที่ได้รับการรับรองซึ่งตั้งอยู่ในประเทศจีน โดยเชี่ยวชาญด้านการผลิตตัวต้านทานแผ่นโลหะแบบไม่เหนี่ยวนำมานานกว่า 10 ปี
● ควบคุมภายในบริษัทอย่างสมบูรณ์เกี่ยวกับการปั๊ม/การแกะสลัก การห่อหุ้ม และการทดสอบองค์ประกอบ - รับประกันคุณภาพที่สม่ำเสมอ
● การกำหนดราคาโดยตรงจากโรงงานสำหรับตัวต้านทาน MPR ทุกตัว โดยมีโครงสร้างต้นทุนที่โปร่งใสและไม่มีพ่อค้าคนกลาง
● โรงงานที่ได้รับการรับรองมาตรฐาน ISO 9001 พร้อมสายการผลิตเฉพาะสำหรับตัวต้านทานกำลังความเหนี่ยวนำต่ำ
● การทดสอบทางไฟฟ้า 100% (ความต้านทาน ไดอิเล็กทริก ฉนวน) ดำเนินการในทุกยูนิต
● การทดสอบตัวอย่างตามมาตรฐาน IEC 60115 รวมถึงการหมุนเวียนของอุณหภูมิ ความทนทาน และความร้อนชื้น
● ทีมวิศวกรที่มีประสบการณ์ซึ่งเชี่ยวชาญด้านการตรวจจับกระแสไฟและแอปพลิเคชันความถี่สูง
● ซัพพลายเออร์ที่ได้รับการพิสูจน์แล้วสำหรับผู้ผลิตแหล่งจ่ายไฟ บริษัทมอเตอร์ไดรฟ์ และผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์สำหรับยานยนต์ทั่วโลก
● ประวัติการส่งออกไปยังกว่า 40 ประเทศ รวมถึงเยอรมนี สหรัฐอเมริกา ญี่ปุ่น เกาหลีใต้ บราซิล และอินเดีย
● ความเชี่ยวชาญด้านโดเมนเชิงลึกในการใช้งานที่ต้องการการเหนี่ยวนำต่ำเป็นพิเศษและการตรวจจับกระแสที่แม่นยำ
● อัตรากำลัง: 2W ถึง 10W เดี่ยว; การกำหนดค่ารวมสูงสุด 7W+7W
● ค่าความต้านทาน: 0.01Ω ถึง 1kΩ (มีค่าพิเศษ)
● ความคลาดเคลื่อน: ±1%, ±2%, ±5%, ±10% (ค่าความคลาดเคลื่อนที่กำหนดเองลดลงเหลือ ±0.5%)
● TCR: ≤ ±250 ppm/°C (TCR ต่ำกว่าสำหรับความต้องการความแม่นยำ)
● การขึ้นรูปตะกั่ว: แบบตรง / ตัดและขึ้นรูป / โดดเด่น / กำหนดเอง
● แพ็คเกจรวม: คู่ที่ตรงกันสำหรับการตรวจจับส่วนต่าง
● ขนาดที่กำหนดเอง: มีให้สำหรับรูปแบบ PCB พิเศษ
● เวลานำมาตรฐาน: 7-10 วันสำหรับการให้คะแนนมาตรฐาน 10-15 วันสำหรับการปรับแต่งผลิตภัณฑ์
● เอกสารที่ครอบคลุม: รายงานการทดสอบ การรับรองวัสดุ การประกาศ RoHS/CE
● รับประกัน 12 เดือนพร้อมการแก้ไขปัญหาระยะไกลและการจัดส่งอะไหล่
● มีการสนับสนุนด้านเทคนิคสำหรับการรวมเข้ากับแหล่งจ่ายไฟ ไดรฟ์ และวงจรความถี่สูง
