ตัวต้านทานเซรามิกแนวนอน

การออกแบบขั้นพื้นฐาน

ตัวต้านทานเซรามิกแนวนอนจาก RST Electric แสดงถึงกลุ่มส่วนประกอบคลาสสิกที่มีความหลากหลายสูง ซึ่งสร้างสมดุลในการจัดการพลังงาน ความน่าเชื่อถือ และความคุ้มค่า ตัวต้านทานพลังงานแบบเซรามิกนี้ห่อหุ้มอยู่ในตัวเรือนเซรามิกทรงสี่เหลี่ยมพร้อมตัวนำตามแนวแกน ออกแบบมาสำหรับการติดตั้งผ่านรูบนแผงวงจรพิมพ์หรือการติดตั้งแชสซีโดยใช้ฉากยึด วัสดุตัวเรือน – เซรามิกอุณหภูมิสูงและทนไฟ – ให้การนำความร้อน ความเป็นฉนวนไฟฟ้า และการป้องกันทางกลที่ดีเยี่ยม ช่วยให้ตัวต้านทานทำงานอย่างต่อเนื่องที่อุณหภูมิพื้นผิวสูงถึง +200°C โดยไม่เสื่อมสภาพ

เทคโนโลยีองค์ประกอบภายในและคุณสมบัติโครงสร้าง

ภายใน ซีรีส์ SQP นำเสนอเทคโนโลยีองค์ประกอบที่แตกต่างกันสองแบบ: โครงสร้างแบบลวดพันสำหรับการใช้งานที่ต้องการความสามารถของพัลส์สูงและค่าความต้านทานต่ำ (ลงไปที่ 0.1Ω) และการสร้างฟิล์มโลหะสำหรับการใช้งานที่ต้องการเสียงรบกวนต่ำและค่าความต้านทานที่สูงขึ้น (สูงถึง 100kΩ) ทั้งสองเวอร์ชันห่อหุ้มด้วยสารเติมซิลิกาอนินทรีย์ เพื่อให้มั่นใจถึงประสิทธิภาพการถ่ายเทความร้อนและความต้านทานต่อความชื้นและการสั่นสะเทือน การกำหนดค่าลีดแนวนอน (ตามแนวแกน) ช่วยให้เค้าโครง PCB และการแทรกอัตโนมัติง่ายขึ้น ในขณะที่รูปทรงสี่เหลี่ยมแบนให้การติดตั้งที่มั่นคงและการมาร์กที่ชัดเจนเพื่อให้ระบุได้ง่าย

การตรวจสอบคุณภาพและความเชี่ยวชาญด้านการผลิต

แต่ละหน่วยผ่านการตรวจสอบคุณภาพอย่างเข้มงวด การทดสอบความสามารถในการบัดกรีทำให้แน่ใจได้ว่าครอบคลุม >90% ที่อุณหภูมิ 260±5°C เป็นเวลา 2 วินาที ความทนทานต่อไดอิเล็กทริกได้รับการตรวจสอบที่ 500VAC เป็นเวลา 5 วินาทีโดยไม่มีการพังทลาย ค่าสัมประสิทธิ์อุณหภูมิจะคงไว้ภายใน ≤ ±300 ppm/°C การหมุนเวียนของอุณหภูมิตั้งแต่ -55°C ถึง +200°C (3 รอบ) ช่วยยืนยันความสมบูรณ์ทางกลไก ในขณะที่การทดสอบความทนทานที่แรงดันไฟฟ้าที่กำหนดเป็นเวลา 1000 ชั่วโมงทำให้มั่นใจได้ถึงความเสถียรในระยะยาว การทดสอบโอเวอร์โหลดที่กำลังพิกัด 5× หรือ 10× (ขึ้นอยู่กับประเภทขององค์ประกอบ) จะตรวจสอบความสามารถของพัลส์ ในฐานะผู้ผลิตตัวต้านทานเซรามิกแนวนอนที่เชื่อถือได้ในประเทศจีน RST Electric ผสมผสานความเชี่ยวชาญด้านวิศวกรรมตัวต้านทานมากกว่า 10 ปีเข้ากับการผลิตที่มีความแม่นยำเพื่อส่งมอบส่วนประกอบที่ตอบสนองความต้องการด้านอิเล็กทรอนิกส์สมัยใหม่

ข้อกำหนดทางเทคนิค

คุณสมบัติผลิตภัณฑ์

1.ช่วงกำลังกว้าง – ตั้งแต่ 1W ถึง 100W ในซีรีส์เดียว ครอบคลุมการใช้งานที่หลากหลายตั้งแต่วงจรสัญญาณขนาดเล็กไปจนถึงโหลดกำลังสูง

2. เทคโนโลยีองค์ประกอบคู่ - ตัวเลือกแบบลวดพันสำหรับความต้านทานต่ำและความสามารถในการเต้นของชีพจรสูง ตัวเลือกฟิล์มโลหะเพื่อเสียงรบกวนต่ำและความต้านทานสูง

3. ตัวเรือนเซรามิกทนไฟ – ห่อหุ้มด้วยซิลิกาอนินทรีย์ภายในตัวเรือนเซรามิก ให้การกระจายความร้อนที่ดีเยี่ยม ความเป็นฉนวนไฟฟ้า และการป้องกันทางกล

4.การทำงานที่อุณหภูมิสูง – การทำงานต่อเนื่องสูงถึง +200°C อุณหภูมิพื้นผิวพร้อมการลดพิกัดเชิงเส้นเพื่อการใช้งานที่ปลอดภัย

5. ความคลาดเคลื่อนที่แม่นยำ - มีตั้งแต่ ± 1% ถึง ± 10% เพื่อตอบสนองข้อกำหนดของวงจรที่แน่นหนาหรือการออกแบบที่คำนึงถึงต้นทุน

6.ความแข็งแกร่งของเทอร์มินัลที่แข็งแกร่ง - การทดสอบแรงดึง 10N ช่วยให้มั่นใจได้ถึงการติดตั้งผ่านรูที่เชื่อถือได้และความสมบูรณ์ของรอยประสาน

7.การตรวจสอบคุณภาพอย่างเข้มงวด – การทดสอบความสามารถในการบัดกรี ความเป็นฉนวน และความทนทาน 100% ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือของสนาม

8.TCR ต่ำ – ≤ ±300 ppm/°C รับประกันค่าความต้านทานที่เสถียรตลอดช่วงอุณหภูมิการทำงาน

9.ต้านทานความชื้นได้ดีเยี่ยม – การทดสอบความร้อนชื้นที่ 40°C / 95% RH เป็นเวลา 96 ชั่วโมงยืนยันประสิทธิภาพในสภาพแวดล้อมที่ชื้น

10. ฟอร์มแฟกเตอร์มาตรฐาน - ขนาดที่สอดคล้องกันระหว่างพิกัดกำลังทำให้โครงร่าง PCB และการตั้งค่าอุปกรณ์แทรกอัตโนมัติง่ายขึ้น

การใช้งานผลิตภัณฑ์

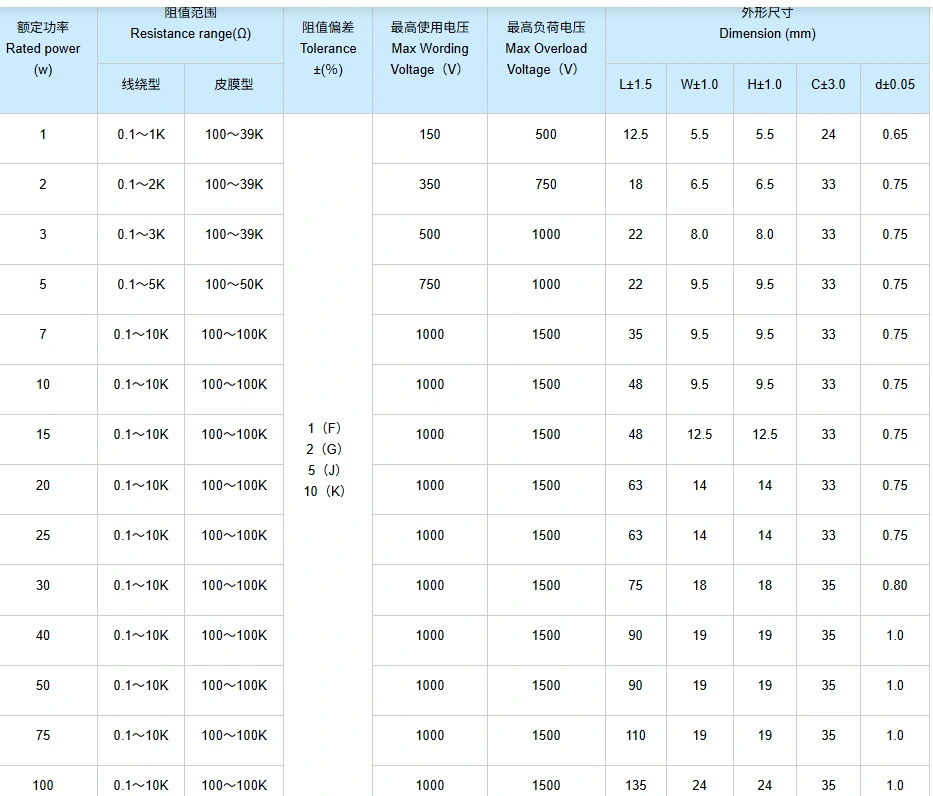

การวาดภาพและขนาด

แพ็คเกจและการจัดส่ง

RST Electric รับประกันการจัดส่งตัวต้านทานเซรามิกแนวนอนทุกตัวอย่างปลอดภัย:

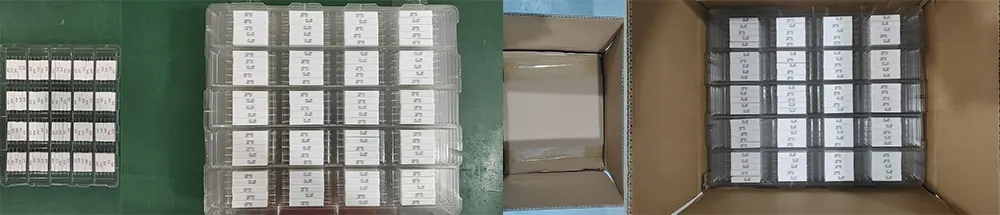

● การบรรจุเป็นกลุ่ม: ตัวต้านทานจะถูกบรรจุในถุงพลาสติกป้องกันไฟฟ้าสถิต จากนั้นนำไปใส่ในกล่องกระดาษลูกฟูกพร้อมโฟมกันกระแทก เพื่อป้องกันไม่ให้ตะกั่วโค้งงอและความเสียหายจากเซรามิก

● การป้องกันตะกั่ว: สายไฟจะถูกเก็บไว้ให้ตรงและป้องกันด้วยฝาปิดปลายหรือแถบโฟม

● เอกสารประกอบ: รายการบรรจุภัณฑ์และใบรับรองการตรวจสอบรวมอยู่ในการจัดส่งแต่ละครั้ง

● ตัวเลือกการขนส่ง: บริการจัดส่งด่วน (DHL/FedEx/UPS) สำหรับปริมาณน้อย การขนส่งทางอากาศสำหรับปริมาณปานกลาง การขนส่งทางทะเลสำหรับการสั่งซื้อจำนวนมาก

ทุกหน่วยผ่านการทดสอบทางไฟฟ้า 100% และการตรวจสอบด้วยภาพก่อนบรรจุภัณฑ์เพื่อให้แน่ใจว่าเป็นไปตามค่าความต้านทานที่ระบุและมาตรฐานความสวยงาม
