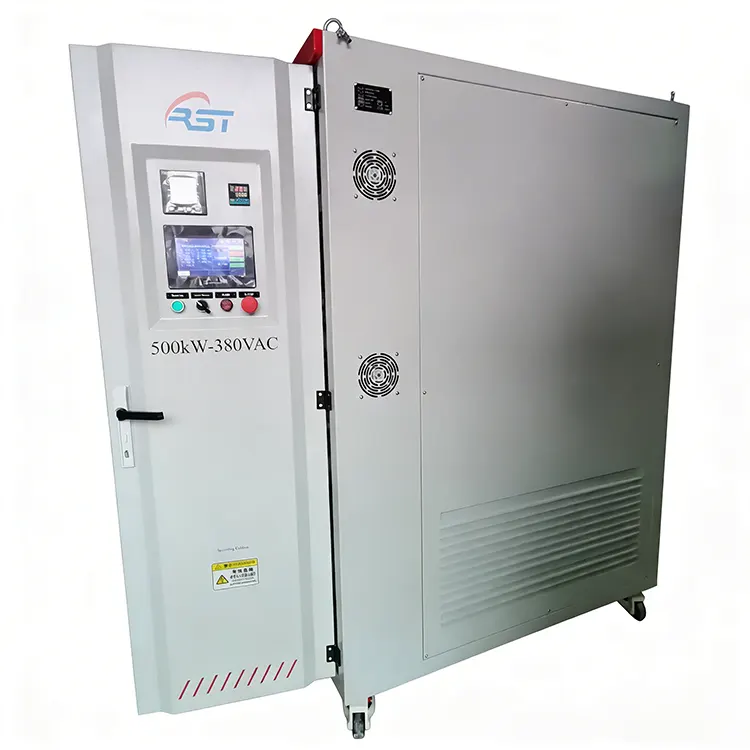

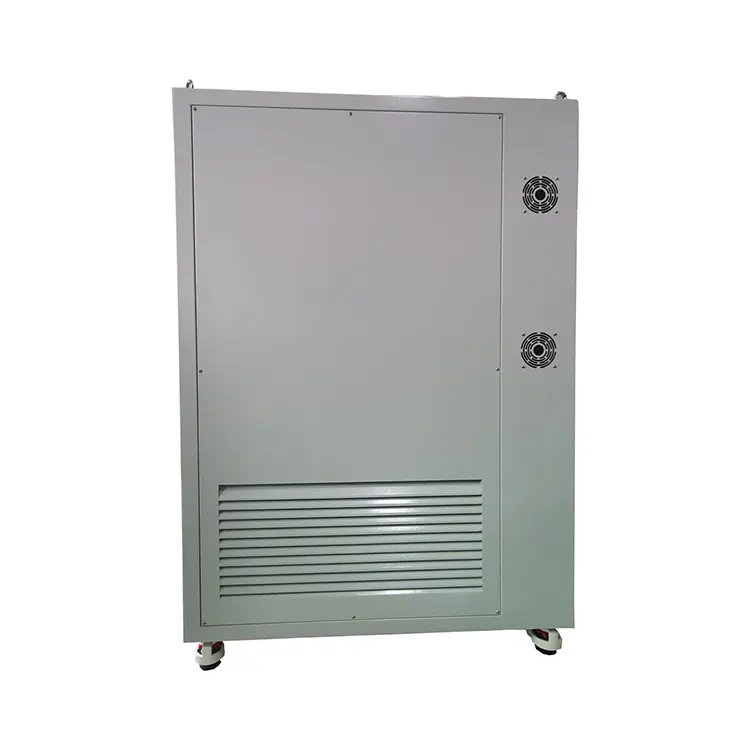

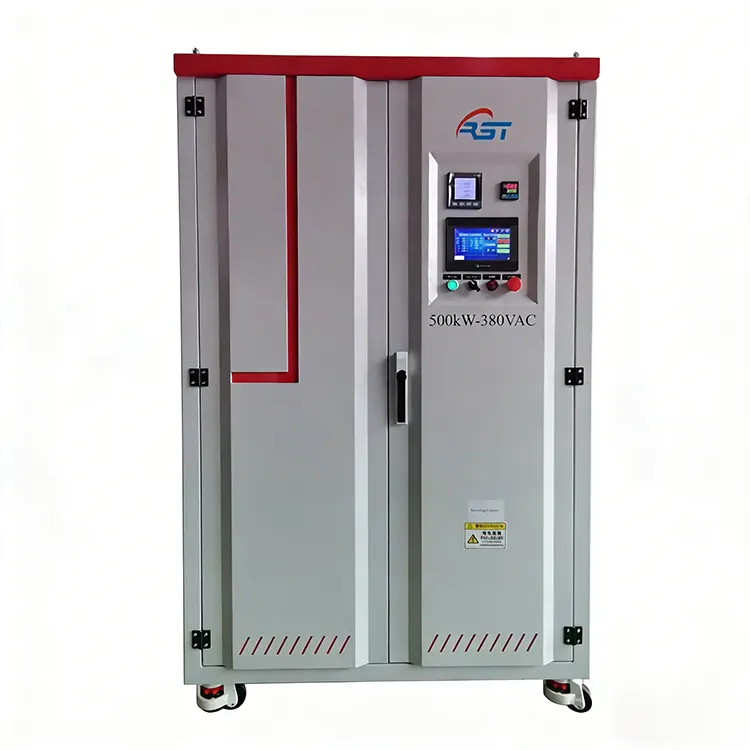

ธนาคารโหลด AC 500KW 380V

โหลดแบตเตอรีต้านทานไฟฟ้ากระแสสลับขนาด 500kW จาก RST Electric เป็นตัวแทนของเทคโนโลยีการทดสอบกำลังสูงระดับแนวหน้า โหลดแบงค์ 380V AC ขนาด 500kW นี้ทำงานที่ 380V AC (50/60Hz) ใช้สถาปัตยกรรมแบตเตอรีตัวต้านทานแบบโมดูลาร์ที่มีโหลดสเต็ปขั้นต่ำ 5kW ช่วยให้จำลองโหลดไฟฟ้าในโลกแห่งความเป็นจริงได้อย่างละเอียด หน่วยนี้มาพร้อมกับมิเตอร์กำลังซีรีส์ CET PMC ความแม่นยำสูงที่แสดงแรงดันไฟฟ้า (L-N/L-L) กระแสไฟฟ้า กำลังไฟฟ้าที่ใช้งาน/ปฏิกิริยา/ปรากฏ ตัวประกอบกำลัง ความถี่ และพลังงานสะสม ทั้งหมดนี้อยู่บนหน้าจอสัมผัส HMI ขนาด 7 นิ้วที่มีชีวิตชีวา สร้างขึ้นเพื่อให้ทนทานต่อสภาพแวดล้อมที่รุนแรง แชสซีผลิตจากเหล็กรีดเย็นขนาดหนักพร้อมการเคลือบป้องกันการกัดกร่อนแบบหลายขั้นตอน ระบบระบายความร้อนด้วยลมบังคับใช้พัดลมแบบปรับความเร็วได้พร้อมเซ็นเซอร์ความร้อนอิสระ ปรับการไหลเวียนของอากาศโดยอัตโนมัติตามความต้องการโหลดแบบเรียลไทม์เพื่อเพิ่มประสิทธิภาพสูงสุดและลดเสียงรบกวน สำหรับการทดสอบอัตโนมัติ โหลดแบงค์รองรับการทำงานระยะไกลผ่าน RS485/Modbus-RTU, อีเทอร์เน็ต/IP หรือซอฟต์แวร์บนพีซี ช่วยให้สามารถผสานรวมเข้ากับระบบ SCADA ที่มีอยู่หรือโปรโตคอลการทดสอบแบบกำหนดเองได้อย่างราบรื่น ด้วยประสบการณ์การผลิตเฉพาะทางกว่า 15 ปี RST Electric รับประกันว่าทุกหน่วยผ่านการทดสอบการยอมรับจากโรงงาน (FAT) อย่างถี่ถ้วนก่อนจัดส่ง พร้อมด้วยรายงานการทดสอบที่สอบเทียบแล้ว

1. ความละเอียดในการโหลดแบบละเอียดพิเศษ - การเพิ่มทีละ 5kW ช่วยให้สามารถจำลองความแปรผันของโหลดได้อย่างแม่นยำ ซึ่งสำคัญอย่างยิ่งสำหรับการทดสอบ Governor และ AVR

2.การจัดการความร้อนอัจฉริยะ - พัดลมที่ควบคุมด้วย PID จะรักษาอุณหภูมิของตัวต้านทานที่เหมาะสมที่สุด ยืดอายุการใช้งาน และลดเสียงรบกวน

3. สถาปัตยกรรมความปลอดภัยที่ครอบคลุม - การป้องกันอุณหภูมิเกินแบบสองขั้นตอนพร้อมเซ็นเซอร์อิสระ การสูญเสียเฟสและการตรวจจับความไม่สมดุลของแรงดันไฟฟ้า

4.Industry 4.0 Ready - อินเทอร์เฟซมาตรฐาน Ethernet/Modbus TCP ช่วยให้สามารถตรวจสอบระยะไกลและบูรณาการกับระบบอัตโนมัติของโรงงานได้

5.User-Centric HMI - หน้าจอสัมผัสขนาด 7 นิ้วที่ใช้งานง่ายพร้อมโปรไฟล์โหลดแบบกราฟิก แนวโน้มแบบเรียลไทม์ และการตั้งค่าการทดสอบล่วงหน้าด้วยสัมผัสเดียว

6.ความสามารถในการดำเนินการแบบขนาน - โหมด Master-Slave ช่วยให้สามารถรวมหลายหน่วยสำหรับการทดสอบหลายเมกะวัตต์โดยไม่มีการควบคุมภายนอกที่ซับซ้อน

7. การเคลื่อนย้ายแบบ Heavy-Duty - แชสซีเสริมแรงพร้อมกระเป๋ายกสี่ทิศทางและตัวดึงที่ออกแบบมาเพื่อการขนย้ายไซต์ได้ง่าย

ข้อกำหนดทางเทคนิค

สถานการณ์การใช้งานของโหลดแบงค์ AC 500KW 380V

● โรงไฟฟ้าพลังความร้อนและก๊าซ - การทดสอบการใช้งานและการทดสอบโหลดเป็นประจำของกังหันไอน้ำ กังหันก๊าซ และเครื่องกำเนิดไฟฟ้าดีเซลที่มีกำลังสูงถึง 500kW

● ศูนย์ข้อมูลระดับไฮเปอร์สเกล - ตรวจสอบระบบ UPS หลายเมกะวัตต์ เครื่องกำเนิดไฟฟ้าสำรอง และหน่วยจ่ายพลังงาน (PDU) ภายใต้สภาวะโหลดสูงสุด

● อุทยานพลังงานทดแทน - การทดสอบอินเวอร์เตอร์พลังงานแสงอาทิตย์ ตัวแปลงกังหันลม และระบบจัดเก็บพลังงานแบตเตอรี่ (BESS) ที่กำลังไฟเต็มพิกัด

● อุตสาหกรรมหนัก - การทดสอบโหลดของมอเตอร์เหนี่ยวนำขนาดใหญ่ ไดรฟ์ความถี่แปรผัน (VFD) และโครงสร้างพื้นฐานด้านพลังงานของโรงงาน

● นอกชายฝั่งและทางทะเล - เหมาะสำหรับการทดสอบเครื่องกำเนิดไฟฟ้าบนแท่น การตรวจสอบระบบไฟฟ้าบนเรือ และอุปกรณ์ไฟฟ้าของแท่นขุดเจาะ

● ห้องปฏิบัติการวิจัยและรับรอง - ให้โหลดความต้านทานที่แม่นยำสำหรับการพัฒนาผลิตภัณฑ์ การทดสอบประเภท และการตรวจสอบการปฏิบัติตามรหัสตาราง

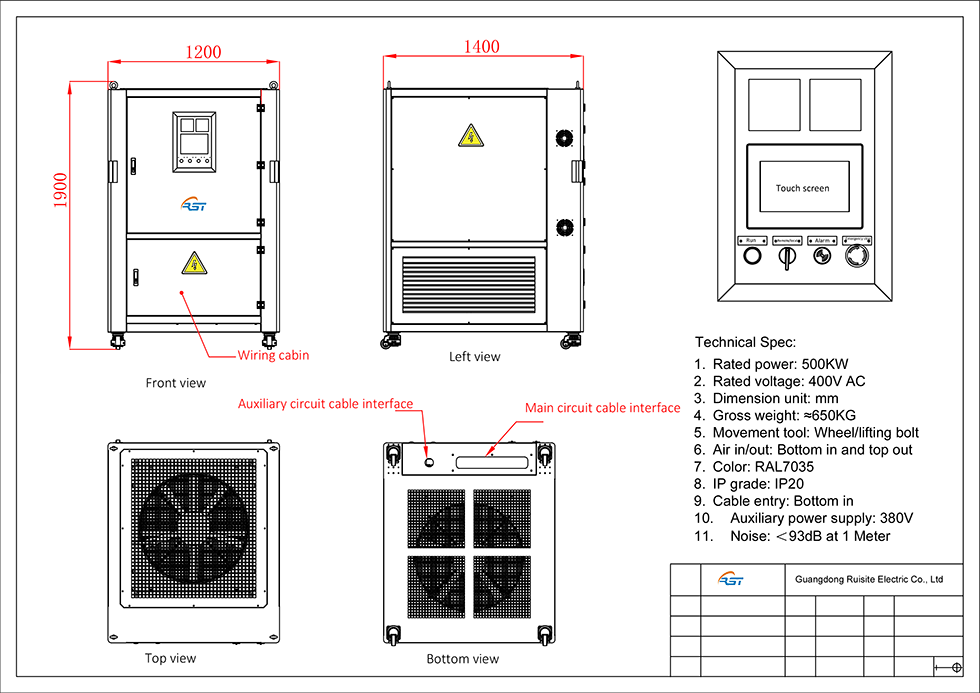

การวาดภาพและขนาด

แพคเกจและการจัดส่ง

RST Electric ใช้ระเบียบการบรรจุภัณฑ์ที่เข้มงวดสำหรับการส่งออกของ Load Bank ขนาด 500kW 380V AC ทั้งหมด แต่ละยูนิตจะถูกห่อด้วยฟิล์ม VCI (Vapor Corrosion Inhibitor) เพื่อป้องกันความชื้น จากนั้นจึงห่อหุ้มด้วยฟิล์มยืดอุตสาหกรรมหลายชั้น สายรัดเหล็กสำหรับงานหนักช่วยยึดน้ำหนักบรรทุกไว้กับพาเลทส่งออกเสริมแรง และส่วนประกอบทั้งหมดถูกปิดไว้ในลังไม้อัดที่สร้างขึ้นเป็นพิเศษและไม่มีการรมควัน ซึ่งเป็นไปตามมาตรฐาน ISPM 15 สำหรับการขนส่งทางอากาศ เรามีตัวบ่งชี้การกระแทกและการเอียงเพื่อตรวจสอบสภาพการจัดการ การจัดส่งทั้งหมดประกอบด้วยเอกสารที่ครอบคลุม ได้แก่ รายการบรรจุภัณฑ์ ใบกำกับสินค้า ใบรับรองแหล่งกำเนิดสินค้า และรายงานผลการทดสอบของโรงงาน เราร่วมมือกับบริษัทขนส่งทั่วโลกเพื่อเสนอทางเลือกในการจัดส่งที่ยืดหยุ่น - FCL, LCL, การขนส่งทางอากาศ หรือการขนส่งแบบ door-to-door เพื่อให้แน่ใจว่าอุปกรณ์ของคุณจะมาถึงตรงเวลาและอยู่ในสภาพสมบูรณ์

เมื่อความน่าเชื่อถือมาพบกับกำลัง RST Electric จะเป็นผู้นำ

เมื่อความน่าเชื่อถือและความต้องการพลังงานสูงขัดแย้งกัน RST Electric จะอยู่แถวหน้าของอุตสาหกรรมเสมอ โดยนำเสนอโหลดแบงค์ AC 500KW 380V คุณภาพสูงให้กับคุณ เราเป็นผู้ผลิตจีนที่ถูกกฎหมาย ตั้งแต่การออกแบบผลิตภัณฑ์ การจัดหาชิ้นส่วน ไปจนถึงการผลิตและการควบคุมคุณภาพ ทุกขั้นตอนได้รับการจัดการอย่างเข้มงวดโดยเรา สิ่งนี้ทำให้มั่นใจในคุณภาพของผลิตภัณฑ์ที่มั่นคงและช่วยคุณประหยัดการเชื่อมโยงตรงกลาง ช่วยให้คุณเพลิดเพลินกับราคาการจัดหาโดยตรงจากโรงงานโดยไม่มีค่าใช้จ่ายแอบแฝง ทำให้บรรลุประสิทธิภาพด้านต้นทุนการจัดซื้อที่สูงขึ้น

ประวัติการพัฒนา

ตั้งแต่ปี 2008 เราได้ทุ่มเทให้กับการวิจัยและการผลิตกล่องรับน้ำหนักกำลังสูง เรามีโรงงานที่ได้รับการรับรองมาตรฐาน ISO 9001 โดยมีพื้นที่รวมกว่า 7,000 ตารางเมตร พร้อมด้วยสายการประกอบอัตโนมัติ ประสิทธิภาพการผลิตและความสามารถในการควบคุมคุณภาพของเราอยู่ในระดับแนวหน้าของอุตสาหกรรมอย่างต่อเนื่อง เรามีทีมงาน R&D มืออาชีพภายในองค์กรที่มุ่งเน้นนวัตกรรมและการอัปเกรดเทคโนโลยีการจัดการระบายความร้อนและซอฟต์แวร์ควบคุมอยู่เสมอ โดยปรับประสิทธิภาพของผลิตภัณฑ์อย่างต่อเนื่องเพื่อให้ตรงตามข้อกำหนดการทดสอบระดับสูงของอุตสาหกรรมต่างๆ ก่อนที่กล่องโหลดแต่ละกล่องจะออกจากโรงงาน จะมีการใช้เครื่องมือสอบเทียบเพื่อทำการทดสอบอายุโหลดเต็ม 100% เพื่อให้แน่ใจว่าผลิตภัณฑ์สามารถทำงานได้อย่างเสถียรหลังการส่งมอบ และขจัดความเสี่ยงด้านคุณภาพ

ตลาดผลิตภัณฑ์

ในช่วงหลายปีที่ผ่านมา เราได้กลายเป็นซัพพลายเออร์ที่เชื่อถือได้สำหรับลูกค้าในกว่า 50 ประเทศทั่วโลก โดยมีลูกค้าอยู่ในภูมิภาคต่างๆ เช่น สหรัฐอเมริกา เยอรมนี สหรัฐอาหรับเอมิเรตส์ สิงคโปร์ ออสเตรเลีย และอื่นๆ เราได้สั่งสมประสบการณ์ในอุตสาหกรรมที่กว้างขวางในด้านต่างๆ เช่น การผลิตไฟฟ้า ศูนย์ข้อมูล พลังงานหมุนเวียน และอุตสาหกรรมหนัก หากคุณต้องการกรณีศึกษาของลูกค้าและเอกสารอ้างอิงสำหรับโครงการพลังงานสูงที่คล้ายกัน เราสามารถจัดหาได้ตลอดเวลา เราเสนอบริการที่กำหนดเองที่ครอบคลุม ตัวเลือกแรงดันไฟฟ้า ได้แก่ 380V, 400V, 415V, 480V และ 690V นอกจากนี้เรายังสามารถบรรลุข้อกำหนดแรงดันไฟฟ้า 11kV ได้ด้วยการรวมเข้ากับหม้อแปลงแบบสเต็ปดาวน์ เกรดการป้องกันตู้ประกอบด้วยประเภทภายในอาคาร IP23, ประเภทภายนอกอาคาร IP54 และเกรดทางทะเล IP56 วิธีการควบคุมสามารถอัปเกรดเป็น PLC ขั้นสูง รีโมทคอนโทรลไร้สาย การควบคุมแอพมือถือ และยังสามารถปรับแต่งได้ด้วยการผสานรวม SCADA สามารถเลือกวิธีการสูบจ่ายเป็นประเภทพื้นฐาน เครื่องวิเคราะห์คุณภาพไฟฟ้า หรือการตรวจสอบอุณหภูมิแบบหลายจุดได้ตามความต้องการ

เกี่ยวกับบริการหลังการขาย

ในแง่ของการจัดส่งและหลังการขาย ระยะเวลาการจัดส่งมาตรฐานสำหรับโหลดแบงค์ AC 500KW 380V แบบกำหนดเองคือ 20-25 วันทำการ เรามีเอกสารทางเทคนิคที่ครบถ้วนในหลายภาษา เช่น อังกฤษ สเปน ฝรั่งเศส และอารบิก ในเวลาเดียวกัน เราสามารถจัดวิศวกรมืออาชีพนอกสถานที่เพื่อให้บริการทดสอบการใช้งานและการฝึกอบรมนอกสถานที่ตามความต้องการของลูกค้า เพื่อให้มั่นใจว่ากระบวนการจัดซื้อและการใช้งานทั้งหมดของคุณได้รับการคุ้มครอง

กรณีโครงการ

1. ความเป็นมาของโครงการ

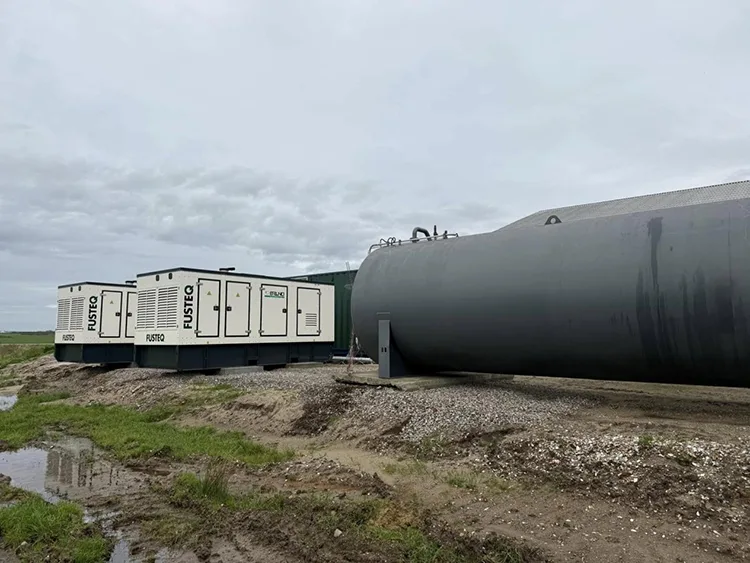

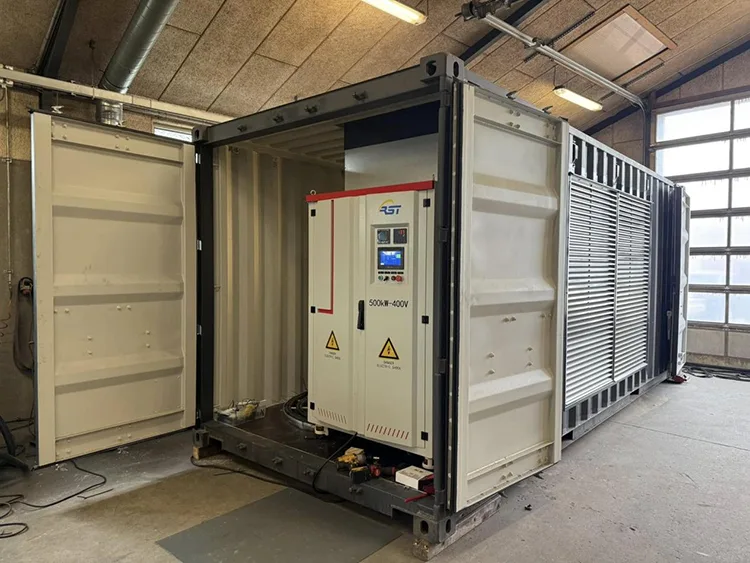

โครงการวิศวกรรมพลังงานของลูกค้าชาวเดนมาร์กเกี่ยวข้องกับโรงไฟฟ้าพลังความร้อนในท้องถิ่น ศูนย์ข้อมูล และการตรวจสอบการยอมรับสถานที่จัดเก็บพลังงานแห่งใหม่ ในระหว่างการทดสอบเดินเครื่องและการทดสอบเครื่องกำเนิดไฟฟ้าดีเซล 400V, UPS และ BESS เป็นประจำในโรงงาน อุปกรณ์โหลดทั่วไปมีขั้นตอนการปรับโหลดคร่าวๆ มีความแม่นยำในการวัดต่ำ และไม่มีฟังก์ชันการควบคุมแบบรวมศูนย์จากระยะไกล ไม่สามารถทำการทดสอบอายุต่อเนื่องเต็มโหลดระยะยาวได้ ซึ่งก่อให้เกิดความเสี่ยงที่ซ่อนอยู่ในการส่งมอบผลิตภัณฑ์ด้านพลังงานและการทำงานของโครงข่ายนอกสถานที่ RST Electric ปรับแต่งมาตรฐาน 500kW 400V PF=1.0 แบตเตอรีโหลดต้านทาน AC ตามมาตรฐานการทดสอบกำลังไฟฟ้าในท้องถิ่นของสหภาพยุโรปอย่างเคร่งครัด เพื่อแก้ปัญหาความต้องการในการตรวจสอบยืนยันโหลดเต็มของลูกค้าสำหรับอุปกรณ์ไฟฟ้าหลายประเภท

2. ข้อมูลจำเพาะทางเทคนิคหลักและข้อดีการออกแบบ

พิกัดไฟฟ้า

กำลังไฟรวม: 500kW, การเชื่อมต่อแบบสตาร์ AC400V สามเฟส, PF=1 โหลดความต้านทานบริสุทธิ์, กระแสไฟในการทำงานที่กำหนด 722A

การปรับโหลด: 11 เกียร์กำลัง, โหลดขั้นตอนเดียวขั้นต่ำ 25kW, ความทนทานต่อความต้านทาน ± 5%

ทนต่อแรงดันไฟฟ้า: AC2500V/50Hz เป็นเวลา 1 นาทีโดยไม่มีการพังหรือประกายไฟ มิเตอร์ไฟฟ้าความแม่นยำสูง ความแม่นยำในการแสดงผล: 0.1V/0.1A/0.1kW/1Hz

สภาพแวดล้อม: อุณหภูมิในการทำงาน: -10 ℃ ~ + 55 ℃, ค่าเฉลี่ยรายวันสูงสุด RH≤95% โดยไม่มีการควบแน่น, ระดับความสูงในการติดตั้ง ≤2000m, สภาพแวดล้อมการทำงานในร่ม

คุณสมบัติวัสดุและโครงสร้าง

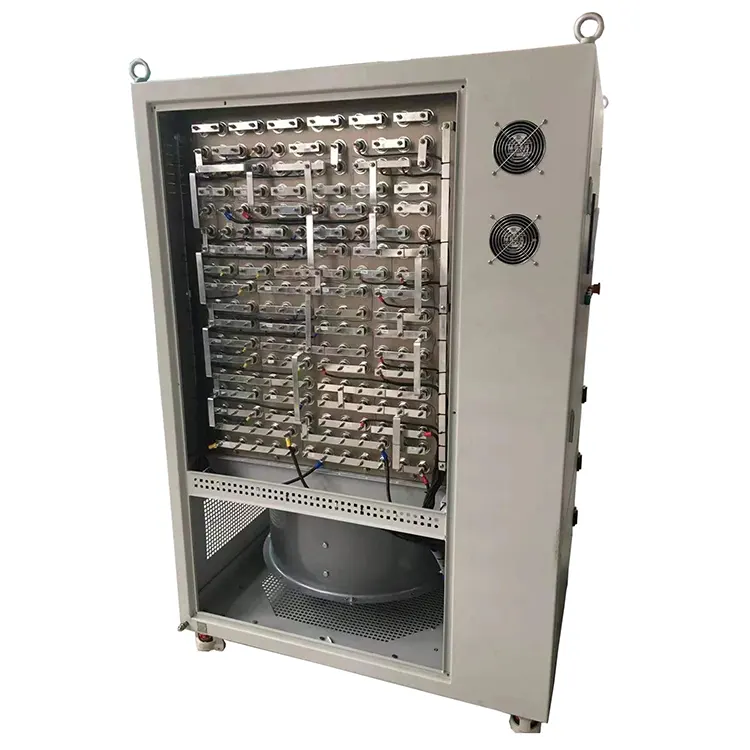

(1) แกนตัวต้านทาน: องค์ประกอบความต้านทานโลหะผสม TCR ต่ำ อุณหภูมิที่เพิ่มขึ้นต่ำและประสิทธิภาพการกระจายความร้อนที่ดีเยี่ยม ประสิทธิภาพการทำงานที่มั่นคงภายใต้การทำงานเต็มกำลังต่อเนื่องยาวนาน

(2) ระบบระบายความร้อนแบบบังคับ: โครงสร้างการระบายความร้อนด้วยความเร็วตัวแปรแบบบังคับจากล่างขึ้นบนจากบนลงล่างพร้อมพัดลมควบคุมความเร็ว PID ปรับการไหลของอากาศโดยอัตโนมัติตามโหลดแบบเรียลไทม์เพื่อลดเสียงรบกวนในการทำงานและยืดอายุการใช้งานของอุปกรณ์

(3) ระบบป้องกันความปลอดภัยหลายชั้น: โอเวอร์โหลด, แรงดันไฟเกิน, หยุดฉุกเฉิน และป้องกันอุณหภูมิเกินสี่หลัก รวมถึงการสูญเสียเฟสและการตรวจสอบแรงดันไฟฟ้าไม่สมดุลสามเฟส ส่วนประกอบการตรวจจับอุณหภูมิอิสระเพื่อส่งสัญญาณเตือนเมื่อเกิดความร้อนสูงเกินไปผิดปกติ

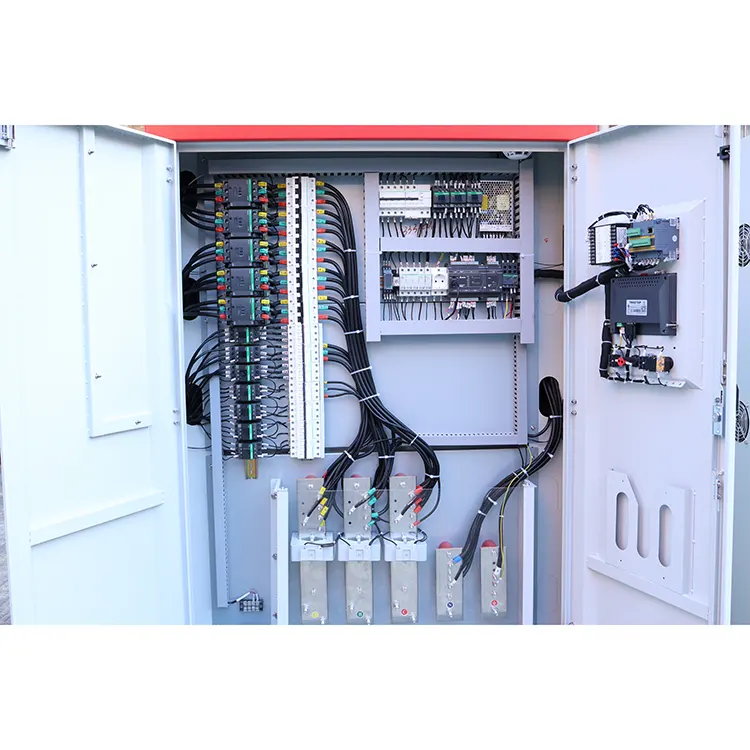

(4) การก่อสร้างตู้: ตู้เหล็กรีดเย็นสำหรับงานหนักพร้อมการเคลือบป้องกันการกัดกร่อนหลายชั้น, การป้องกันภายในอาคาร IP20/IP23, ขนาด L1150×D1300×H1900mm, น้ำหนักสุทธิ 540กก., ฉนวน F-class; รูปแบบการเดินสายแบบแยกสำหรับบัสบาร์จ่ายไฟ วงจรพัดลม และขั้วต่อสัญญาณระยะไกล สะดวกสำหรับการเดินสายภาคสนามและการเชื่อมต่อกับตู้ควบคุมของลูกค้า

(5) โหมดควบคุมคู่: การทำงานของหน้าจอสัมผัส HMI ขนาด 7 นิ้วในพื้นที่ การสื่อสาร RS485 Modbus RTU ระยะไกล รองรับการทดสอบอัตโนมัติแบบรวมศูนย์ PC และ SCADA ฟังก์ชันคู่ขนานหลัก-รองเพื่อรวมหลายหน่วยสำหรับการทดสอบโหลดรวมระดับ MW

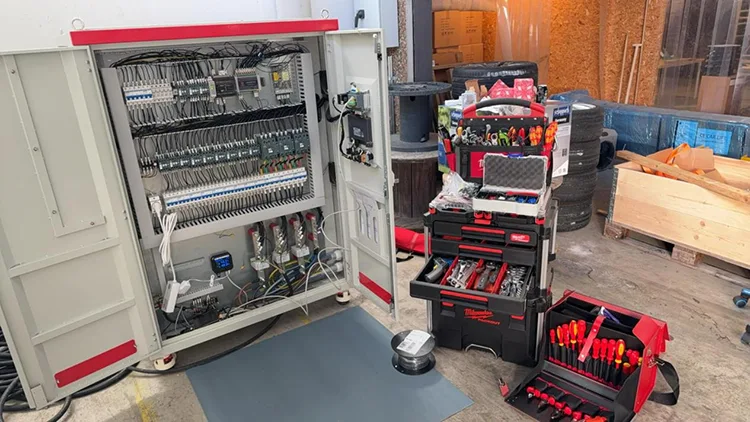

3. มาตรฐานการติดตั้งและการว่าจ้างนอกสถานที่

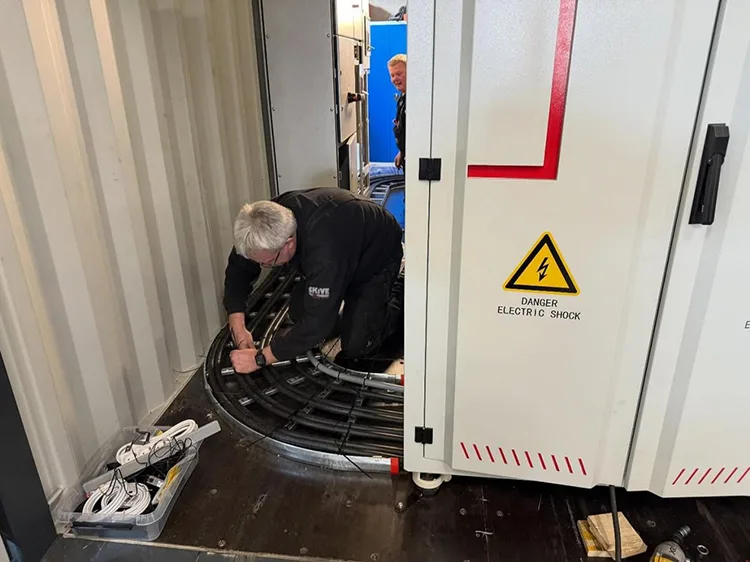

1) การก่อสร้างการติดตั้งเป็นไปตามข้อกำหนดการติดตั้งอุปกรณ์ไฟฟ้าของสหภาพยุโรป การเดินสายแยกสำหรับลูปกำลัง สายควบคุมพัดลม และสายสัญญาณการวัด ตู้ได้รับการแก้ไขโดยใช้ตัวดึงและรูยกที่สงวนไว้ การต่อสายดิน PE ที่เชื่อถือได้

2). การทดสอบก่อนเริ่มเดินระบบประกอบด้วยการตรวจสอบการหมุนของพัดลม การตรวจสอบความเรียบของท่ออากาศ และการทดสอบความต้านทานของฉนวน การเข้าถึงอุปกรณ์ไฟฟ้าของลูกค้าอย่างเป็นทางการหลังจากที่รายการแก้ไขจุดบกพร่องทั้งหมดผ่านการตรวจสอบจากโรงงาน FAT เท่านั้น

3). กฎการทำงาน: ทำความสะอาดตัวกรองอากาศเข้าและออกเป็นประจำเพื่อป้องกันการอุดตันของอากาศและอุณหภูมิที่เพิ่มขึ้นผิดปกติ ไม่มีสิ่งของติดไฟวางซ้อนกันรอบตู้โหลดระหว่างการทดสอบโหลดต่อเนื่องเป็นเวลานาน

4. การแก้ไขปัญหาและบริการบำรุงรักษาหลังการขาย

ข้อผิดพลาดในสถานที่ทั่วไป รวมถึงความร้อนสูงเกินไปผิดปกติ การลัดวงจรของความต้านทาน ความล้มเหลวในการสื่อสารระยะไกล และการแจ้งเตือนอุณหภูมิเกินผิดพลาดแสดงอยู่ในคู่มือการบำรุงรักษาอย่างเป็นทางการ

มาตรฐานการตรวจสอบเป็นระยะ: การทำความสะอาดฝุ่นภายในตู้เป็นประจำและการบำรุงรักษาพัดลมทุกๆ 3 ~ 6 เดือน ใช้เมกะโอห์มมิเตอร์ 1,000V สำหรับการตรวจสอบฉนวนเป็นระยะและการทดสอบแรงดันไฟฟ้าที่สอดคล้อง

ระยะเวลาการรับประกัน: 12 เดือนหลังจากการว่าจ้างนอกสถานที่หรือ 18 เดือนนับจากวันที่จัดส่ง (ขึ้นอยู่กับว่ากรณีใดจะเกิดขึ้นก่อน) ซ่อมแซมและเปลี่ยนชิ้นส่วนฟรีสำหรับข้อบกพร่องในการผลิตของโรงงาน การจัดหาชิ้นส่วนอะไหล่ตลอดชีวิตและคำแนะนำทางเทคนิคระยะไกลทั่วโลกสำหรับลูกค้าหลังการรับประกัน บริการทดสอบการใช้งานนอกสถานที่เสริมในยุโรป

5. ผลลัพธ์ของโครงการ

1) การโหลดอย่างแม่นยำตามระดับจะใช้พลังงานสำรองในการทดสอบอย่างเต็มที่ ทำให้เกิดการตรวจสอบโหลดเต็มรอบของเครื่องกำเนิดไฟฟ้า UPS และอุปกรณ์จัดเก็บพลังงานของลูกค้า ลดความเสี่ยงของข้อมูลการทดสอบที่ไม่สมบูรณ์

2). การออกแบบการควบคุมแบบคู่อัจฉริยะและการป้องกันหลายระดับช่วยให้มั่นใจได้ว่าการทำงานในชั่วโมงที่ยาวนานอย่างมีเสถียรภาพ ไม่มีความร้อนมากเกินไป และข้อผิดพลาดด้านความปลอดภัยในระหว่างการใช้งานจริงของลูกค้าในระยะยาว

3). โครงสร้างมาตรฐานแบบโมดูลาร์ช่วยลดภาระงานบำรุงรักษารายวันได้อย่างมาก ลดค่าใช้จ่ายในการดำเนินการและบำรุงรักษาของลูกค้าในภายหลังอย่างเห็นได้ชัด

ติดต่อ RST Electric เพื่อขอโหลดแบงค์ AC 380V กำลังสูง 500KW แบบกำหนดเองสำหรับเครื่องกำเนิดไฟฟ้า ศูนย์ข้อมูล และโครงการพลังงานใหม่ของยุโรป รับข้อเสนอทางเทคนิคและใบเสนอราคาฟรี
