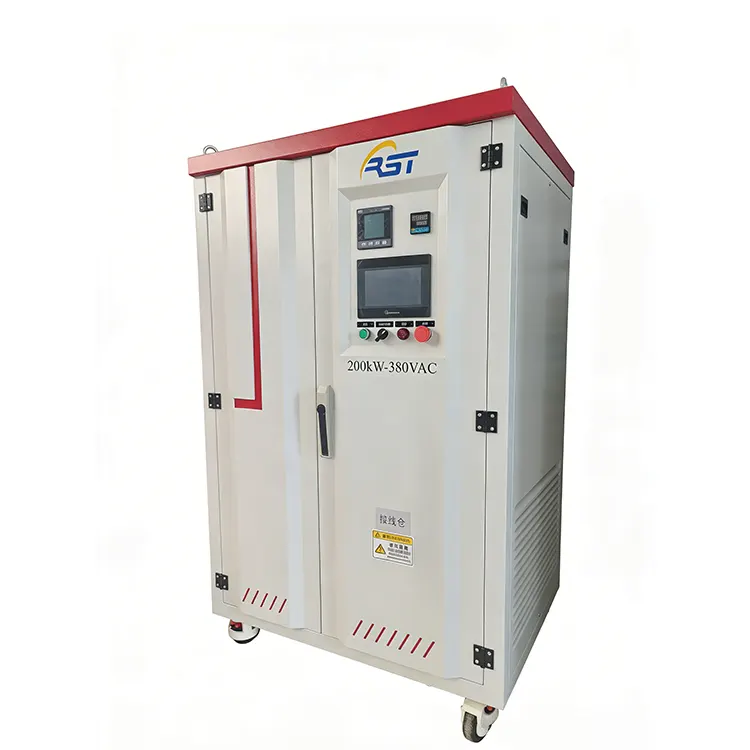

ธนาคารโหลดตัวต้านทาน 200kw

RST Electric นำเสนอแบตเตอรีโหลดต้านทานขนาด 200 กิโลวัตต์ ขนาดกะทัดรัดและทรงพลัง ออกแบบมาเพื่อการตรวจสอบความถูกต้องของระบบไฟฟ้ากระแสสลับที่แม่นยำ ในขณะที่ความต้องการทั่วโลกสำหรับโครงสร้างพื้นฐานด้านพลังงานที่เชื่อถือได้เพิ่มขึ้น การทดสอบระดับกลาง ไม่ว่าจะสำหรับการทดสอบการใช้งานชุดเครื่องกำเนิดไฟฟ้า การตรวจสอบระบบ UPS หรือการประเมินแหล่งจ่ายไฟทางอุตสาหกรรม จำเป็นต้องมีโหลดความต้านทานที่มีความละเอียดสูงสม่ำเสมอ แบตเตอรีต้านทานไฟฟ้ากระแสสลับขนาด 200 กิโลวัตต์นี้ ให้การตอบสนองโหลดที่รวดเร็ว (ขั้นตอนขั้นต่ำ: 1kW) ที่ครอบคลุม การป้องกันความปลอดภัย (การลัดวงจร แรงดันไฟฟ้าเกิน อุณหภูมิเกิน) และโหมดการควบคุมแบบคู่ (HMI ในพื้นที่ + PC ระยะไกล/Modbus) สร้างขึ้นด้วยแชสซีที่ทนทานและระบบระบายความร้อนแบบบังคับอากาศ ช่วยให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในการใช้งานต่อเนื่องสำหรับศูนย์ข้อมูล ฟาร์มโซลาร์ฟาร์ม และโรงงานอุตสาหกรรม ติดต่อ RST Electric วันนี้เพื่อกำหนดค่าแบบกำหนดเอง รวมถึงกล่องหุ้มที่ได้รับการจัดอันดับ IP ตัวเลือกการวัดแสงขั้นสูง หรือซอฟต์แวร์ควบคุมแบบกำหนดเอง

ส่งคำถาม

รายละเอียดสินค้า

โหลดแบตเตอรีต้านทานไฟฟ้ากระแสสลับขนาด 200kW จาก RST Electric เป็นโซลูชันการทดสอบอเนกประสงค์ที่ออกแบบมาสำหรับงานตรวจสอบกำลังไฟฟ้าขนาดกลาง เหมาะสำหรับระบบ AC 400V ที่ 50/60Hz ตู้โหลดต้านทาน 200kw นี้มีการควบคุมโหลดแบบขั้นด้วยขั้นขั้นต่ำ 1kW ช่วยให้จำลองโหลดไฟฟ้าในโลกแห่งความเป็นจริงได้อย่างแม่นยำสำหรับเครื่องกำเนิดไฟฟ้าดีเซล/ก๊าซ ระบบ UPS และอินเวอร์เตอร์พลังงานแสงอาทิตย์ การออกแบบแบบแยกส่วนทำให้การบำรุงรักษาง่ายขึ้น ในขณะที่การรวมส่วนประกอบแบรนด์ชั้นนำ (คอนแทคเตอร์ของ Schneider, PLC ระดับอุตสาหกรรม) รับประกันความน่าเชื่อถือในระยะยาว

อุปกรณ์นี้ประกอบด้วยมิเตอร์มัลติฟังก์ชั่นซีรีส์ CET PMC สำหรับการแสดงแรงดันไฟฟ้า กระแส กำลังไฟ และความถี่ที่แม่นยำระดับ 0.5 แบบเรียลไทม์ มาพร้อมรีโมทคอนโทรลเสริมผ่านซอฟต์แวร์พีซีหรือ Modbus-RTU (RS485) โดยจะปรับเข้ากับสภาพแวดล้อมการทดสอบอัตโนมัติได้อย่างราบรื่น ไม่ว่าจะใช้งานในศูนย์ข้อมูล โซลาร์ฟาร์ม หรือโรงงานอุตสาหกรรม โหลดแบงค์นี้มอบความแม่นยำและความทนทานที่จำเป็นสำหรับการทดสอบพลังงานที่สำคัญ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
แบบอย่าง	RST-200kW-400V
ประเภทโหลด	ตัวต้านทาน (ตัวต้านทานบริสุทธิ์, ตัวประกอบกำลัง = 1.0)
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	AC 400V / 415V / 440V (ปรับแต่งได้)
ความถี่	50Hz / 60Hz (การตรวจจับอัตโนมัติ)
จำนวนเฟส	3 เฟส 4 สาย (3P4W) + กราวด์ (ปรับแต่งได้)
กำลังไฟพิกัด	200kW @ PF 1.0
ระบบควบคุมกำลัง (Aux.)	AC 400V (3P4W) หรือ 220V ภายนอก 1 เฟส (ผู้ใช้สามารถเลือกได้)
โหลดความละเอียดของขั้นตอน	ขั้นต่ำ 1kW ขั้นตอน การกำหนดค่า: 1kW + 2kW×2 + 5kW + 10kW×2 + 20kW + 50kW×3 การกำหนดค่าขั้นตอนการโหลดสามารถปรับแต่งได้อย่างเต็มที่ตามคำขอ
ฟังก์ชั่นการป้องกัน	การป้องกันการลัดวงจร, การป้องกันกระแสเกิน, การป้องกันแรงดันไฟฟ้าเกิน, การป้องกันความล้มเหลวของพัดลม (การเชื่อมต่อปริมาณอากาศ), การป้องกันอุณหภูมิเกิน (การกำจัดโหลดอัตโนมัติ + สัญญาณเตือน), การหยุดฉุกเฉิน
พารามิเตอร์การวัด	การแสดงแรงดันไฟฟ้า 3P แบบเรียลไทม์ กำลังไฟฟ้าที่ใช้งาน (kW) กำลังไฟฟ้าปฏิกิริยา (kVAR) กำลังไฟฟ้าปรากฏ (kVA) ตัวประกอบกำลัง ความถี่
ความแม่นยำในการแสดงผล	คลาส 0.5 (มาตรฐาน IEC)
กำลังโหลดความแม่นยำ	±3% (โดยรวม) / ±5% (ต่อขั้น)
วิธีการทำความเย็น	การระบายความร้อนด้วยอากาศบังคับ (ไอดีด้านล่าง / ไอเสียด้านบนหรือแนวนอน) การเริ่ม/หยุดพัดลมอัตโนมัติเชื่อมต่อกับคอนแทคเตอร์โหลด
โครงสร้างแชสซี	แผ่นโลหะสั่งทำพิเศษ แผ่นเหล็กรีดเย็นพร้อมพ่นพลาสติกด้วยไฟฟ้าสถิต
ระดับการป้องกัน IP	มาตรฐาน: IP20 (ในอาคาร) ตัวเลือกเสริม: IP23 (กันหยดน้ำ) / IP54 (กันฝนกลางแจ้ง)
วิธีการเคลื่อนไหว	ตัวเชื่อมยกด้านบน + ช่องยกด้านล่าง + ล้อเลื่อนสำหรับงานหนัก (อุปกรณ์เสริม)
รอบหน้าที่	การทำงานต่อเนื่อง (24/7)
ระดับเสียงรบกวน	≤ 75dB @ ระยะ 3 เมตร
ขนาด (กว้าง×ลึก×สูง)	950 มม. × 1150 มม. × 1650 มม. (ปรับแต่งได้)
น้ำหนัก	ประมาณ 350กก. (ขึ้นอยู่กับตัวเลือก)
สี	RAL 7035 (สีเทา) / ปรับแต่งได้
ยี่ห้อมิเตอร์	CET (China Electric Tech) ซีรีส์ PMC หรือแบรนด์ระดับไฮเอนด์ที่เทียบเท่า
ส่วนประกอบหลัก	คอนแทค: ชไนเดอร์ / ABB; บมจ: ซีเมนส์ / เดลต้า; ตัวต้านทาน: โลหะผสม Ni-Cr (พัฒนาตนเอง)
การสื่อสาร	RS485 + Modbus-RTU (มาตรฐาน) อีเธอร์เน็ต / TCP/IP (อุปกรณ์เสริม)
รายการจัดส่ง	ช่องโหลดไฟฟ้ากระแสสลับ ×1, รายงานผลการทดสอบ ×1, คู่มือการใช้งาน (ภาษาอังกฤษ) ×1, แผ่นซีดีซอฟต์แวร์ ×1, ตัวแปลง RS485 ×1 (สำหรับตัวเลือกการควบคุมระยะไกล)

คุณสมบัติผลิตภัณฑ์

1. การควบคุมโหลดที่ยืดหยุ่นและมีความละเอียดสูง

ขั้นตอนขั้นต่ำ 1kW ช่วยให้จำลองได้อย่างแม่นยำตั้งแต่ไม่มีโหลดไปจนถึงโหลดเต็ม 200kW รองรับข้อกำหนดการทดสอบที่หลากหลายตั้งแต่เครื่องชาร์จแบตเตอรี่ขนาดเล็กไปจนถึงชุดเครื่องกำเนิดไฟฟ้าขนาดใหญ่

2.การตอบสนองอย่างรวดเร็วและการจำลองแบบไดนามิก

การเปลี่ยนแปลงขั้นตอนการโหลดอย่างรวดเร็ว (คอนแทคเตอร์ทำงานและควบคุมด้วยระบบไฟฟ้า) ช่วยให้สามารถจำลองสภาวะโหลดในโลกแห่งความเป็นจริงแบบไดนามิกได้ รวมถึงการทดสอบการปฏิเสธโหลดอย่างกะทันหันและการวิเคราะห์การตอบสนองชั่วคราว

3.ส่วนประกอบระดับพรีเมียมและมีอายุการใช้งานยาวนาน

ใช้ส่วนประกอบของแบรนด์ที่มีชื่อเสียงระดับโลก: คอนแทคเตอร์ของ Schneider/ABB, PLC ระดับอุตสาหกรรม และส่วนประกอบต้านทานโลหะผสมนิกเกิล-โครเมียมที่พัฒนาขึ้นเอง (เปลือกสแตนเลส รับประกัน 3 ปี)

4.โครงสร้างแบบโมดูลาร์เพื่อการบำรุงรักษาง่าย

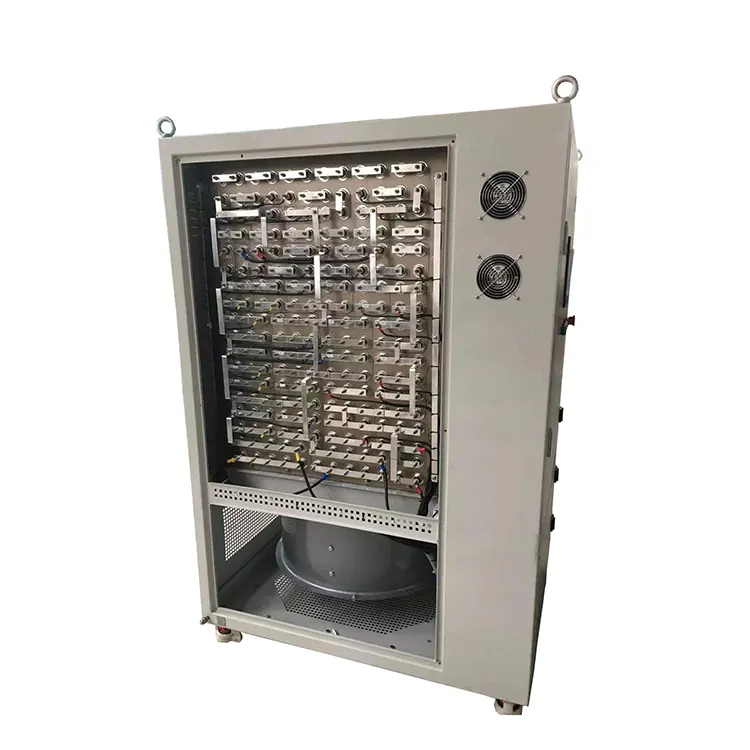

ชิ้นส่วนต้านทานที่ติดตั้งอยู่ในถาดแบบเลื่อนออกที่เข้าถึงได้ง่าย การออกแบบแบบแยกส่วนทำให้การบำรุงรักษาง่ายขึ้น ลดการหยุดทำงาน และลดต้นทุนรวมในการเป็นเจ้าของ

5.PLC ที่ตั้งโปรแกรมได้พร้อมหน้าจอสัมผัส HMI

มาตรฐาน: แผงปุ่มกดพร้อมมิเตอร์ดิจิตอล

ตัวเลือกเสริม: HMI หน้าจอสัมผัสสีขนาด 7 นิ้วพร้อมตัวควบคุมลอจิกแบบตั้งโปรแกรมได้ (PLC) ที่ช่วยให้กำหนดลำดับการทดสอบอัตโนมัติได้ ผู้ใช้สามารถตั้งค่าโปรไฟล์โหลดล่วงหน้า (หลายขั้นตอนพร้อมระยะเวลา) เพื่อการตรวจสอบเครื่องกำเนิดไฟฟ้าอัตโนมัติเต็มรูปแบบ

6. การป้องกันความปลอดภัยที่ครอบคลุม

การตรวจสอบอุณหภูมิสูงเกินพร้อมการกำจัดโหลดอัตโนมัติ การตรวจจับความล้มเหลวของพัดลมพร้อมอินเตอร์ล็อคโหลด ฟิวส์วงจรย่อยในแต่ละขั้นตอนการโหลด (สูงสุด 50kW ต่อสาขา) ปุ่มหยุดฉุกเฉิน และช่องควบคุม/ระบายความร้อนแยกต่างหากเพื่อป้องกันความเสียหายจากความร้อนต่ออุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน

การใช้งานผลิตภัณฑ์

การทดสอบเครื่องกำเนิดไฟฟ้า (ดีเซลและแก๊ส)

ถังโหลดแบบต้านทานขนาด 200 กิโลวัตต์ เหมาะอย่างยิ่งสำหรับการทดสอบการใช้งาน การทดสอบการพิสูจน์โหลด การฝึกความน่าเชื่อถือเป็นระยะ และการป้องกันเครื่องยนต์ "กองเปียก" (การสะสมของเชื้อเพลิงที่ไม่เผาไหม้) โดยมีการควบคุมโหลดขั้นต่ำ ตรงตามมาตรฐาน NFPA 110 สำหรับระบบไฟฟ้าสำรองฉุกเฉิน

ระบบ UPS (เครื่องสำรองไฟ)

ตรวจสอบประสิทธิภาพ รันไทม์ (การทดสอบการคายประจุแบตเตอรี่) และประสิทธิภาพของหน่วย UPS แบบ 3 เฟสในศูนย์ข้อมูล โรงพยาบาล และโครงสร้างพื้นฐานที่สำคัญ

เครื่องแปลงกระแสไฟฟ้าพลังงานแสงอาทิตย์และพลังงานทดแทน

ทดสอบอินเวอร์เตอร์ที่ผูกกับกริดและนอกกริดภายใต้โหลดความต้านทานที่มีการควบคุมเพื่อตรวจสอบเอาต์พุตกำลัง ประสิทธิภาพการระบายความร้อน และการปฏิบัติตามข้อกำหนดของกริด

ระบบกักเก็บพลังงาน (ESS)

ประเมินประสิทธิภาพของแบตเตอรี่และอินเวอร์เตอร์ในแอปพลิเคชัน ESS รวมถึงการทดสอบรอบการชาร์จ/การคายประจุ และการตรวจสอบความถูกต้องของระบบ

พาวเวอร์ซัพพลายอุตสาหกรรมและ PDU

รับประกันความน่าเชื่อถือของแหล่งจ่ายไฟ AC และหน่วยจ่ายพลังงาน (PDU) ในสภาพแวดล้อมการผลิต โรงงานยานยนต์ และโรงงานการบินและอวกาศ

ตัวเลือกการควบคุมและการสื่อสาร

โหมดควบคุม	คำอธิบาย
คู่มือท้องถิ่น	สวิตช์ปุ่มกดระดับอุตสาหกรรมพร้อมไฟสัญญาณ LED แต่ละขั้นตอนการโหลดสามารถเปิด/ปิดได้ด้วยตนเอง มิเตอร์ดิจิตอลมัลติฟังก์ชั่นแสดงพารามิเตอร์ทางไฟฟ้าทั้งหมด
PLC ท้องถิ่น + HMI	หน้าจอสัมผัสสีขนาด 7 นิ้ว โปรไฟล์โหลดอัตโนมัติที่ตั้งโปรแกรมได้ การบันทึกข้อมูล แผนภูมิแนวโน้มแบบเรียลไทม์ และการส่งออกข้อมูล USB ระดับการเข้าถึงที่ป้องกันด้วยรหัสผ่าน
ซอฟต์แวร์พีซีระยะไกล	ซอฟต์แวร์ที่ใช้ Windows ช่วยให้สามารถควบคุมโหลดแบงค์ได้เต็มรูปแบบจากแล็ปท็อป/พีซี โปรไฟล์โหลดอัตโนมัติ การแสดงกราฟแบบเรียลไทม์ การบันทึกข้อมูล และการสร้างรายงานการทดสอบ (ส่งออกเป็น Excel/Word/JPG)
Modbus-RTU (RS485)	อินเทอร์เฟซการสื่อสารมาตรฐานสำหรับการรวมเข้ากับระบบการจัดการอาคาร (BMS), SCADA หรือโครงสร้างพื้นฐานระบบอัตโนมัติที่มีอยู่ มีการลงทะเบียน Modbus สำหรับการบ่งชี้ระยะไกลและการรับข้อมูล

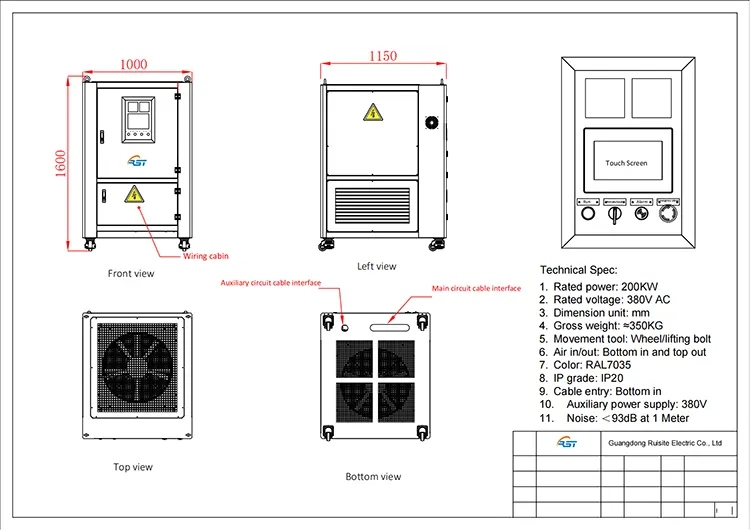

การวาดและขนาด

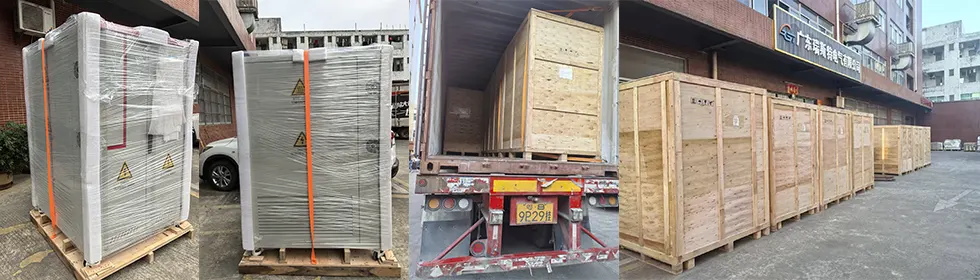

แพคเกจและการจัดส่ง

RST Electric รับประกันการจัดส่งโหลดแบตเตอรีต้านทาน 200kW ทุกๆ 200kW อย่างปลอดภัยและตรงเวลา:

บรรจุภัณฑ์ป้องกัน – การห่อฟิล์มป้องกันไฟฟ้าสถิตและกั้นความชื้นระดับอุตสาหกรรม วางอยู่ในโฟมกันกระแทกความหนาแน่นสูงแบบกำหนดเอง พร้อมกล่องไม้อัดเสริมแรงสำหรับหน่วยที่ใช้งานหนัก

การยึดโครงสร้าง - แผ่นค้ำยันภายในและแผ่นดูดซับแรงกระแทกเพื่อป้องกันการเคลื่อนตัวของส่วนประกอบหรือความเสียหายจากแรงสั่นสะเทือนระหว่างการขนส่ง

การป้องกันเทอร์มินัลและแผงควบคุม – ฝาครอบเทอร์มินัลปิดผนึกด้วยฝาหด แผงควบคุมห่อด้วยฟิล์มฟองสบู่และตัวป้องกันมุมเพื่อป้องกันฝุ่น ความชื้น และการกระแทก

เอกสารประกอบ – รวมรายการบรรจุภัณฑ์ รายงานการทดสอบจากโรงงาน ใบรับรองการวัดความต้านทาน เอกสารข้อมูลสวิตช์ความร้อน/NTC แผนภาพการเดินสายไฟ และคู่มือการติดตั้ง

ตัวเลือกการขนส่งสินค้า –
บริการจัดส่งด่วน (DHL/FedEx/UPS) สำหรับหน่วยตัวอย่าง
การขนส่งทางอากาศสำหรับชุดขนาดเล็กถึงขนาดกลาง
การขนส่งทางทะเล (ตู้คอนเทนเนอร์ 20FT/40FT) สำหรับการสั่งซื้อจำนวนมาก พร้อมพาเลทไม้และสายรัดสำหรับการขนย้ายรถยก

ศุลกากรและการปฏิบัติตามข้อกำหนด – กล่องไม้อัดรมยามาตรฐานส่งออก สอดคล้องกับ ISPM-15 สำหรับการขนส่งระหว่างประเทศ

ทำไมถึงเลือกอาร์เอสที อิเล็คทริค?

เมื่อการทดสอบโหลดความจุสูงตรงตามความน่าเชื่อถือของงานต่อเนื่อง RST Electric พร้อมให้บริการ

โรงงานโดยตรง ผู้เชี่ยวชาญด้านธนาคารโหลดแบบต้านทาน

ผู้ผลิตที่ได้รับการรับรองซึ่งตั้งอยู่ในประเทศจีน โดยเชี่ยวชาญด้านแบตเตอรีโหลดต้านทานกำลังสูง (1kW – 500kW+) สำหรับเครื่องกำเนิดไฟฟ้า UPS และการทดสอบแบตเตอรี่

การพันองค์ประกอบภายใน การเชื่อม การประกอบ และการสอบเทียบความร้อน – การควบคุมคุณภาพเต็มรูปแบบภายใต้หลังคาเดียวกัน

ราคาตรงจากโรงงานพร้อมโครงสร้างที่โปร่งใส ไม่ผ่านพ่อค้าคนกลาง ไม่มีค่าใช้จ่ายแอบแฝง

การประกันคุณภาพระดับมืออาชีพ

โรงงานที่ได้รับการรับรอง ISO 9001:2015 พร้อมสายการผลิตเฉพาะสำหรับธนาคารที่รองรับงานหนัก

การทดสอบ 100% ก่อนจัดส่ง:

การทดสอบการโหลดกำลังแบบขั้น/ต่อเนื่อง (0 → 25% → 50% → 75% → 100%)

ความต้านทานของฉนวนและทนต่อแรงดันไฟฟ้าสูง

อินเตอร์ล็อคพัดลมและการป้องกันความร้อน (ตัดไฟเกิน)

การตรวจสอบอินเทอร์เฟซการควบคุม (ระยะไกล/ในพื้นที่, PLC, PC)

ทีมวิศวกรที่มีประสบการณ์ในการจำลองความร้อน การออกแบบการไหลของอากาศ และการสอบเทียบความแม่นยำของขั้นตอนการโหลด

ประสบการณ์ระดับโลก พันธมิตรที่เชื่อถือได้

ซัพพลายเออร์ที่ได้รับการพิสูจน์แล้วสำหรับผู้ผลิตเครื่องกำเนิดไฟฟ้า ผู้ประกอบ UPS ศูนย์ข้อมูล อู่ต่อเรือ และสาธารณูปโภคด้านพลังงาน

ส่งออกไปยังกว่า 40 ประเทศ รวมถึงเยอรมนี สหรัฐอเมริกา ญี่ปุ่น ออสเตรเลีย และสหรัฐอาหรับเอมิเรตส์

ความเข้าใจอย่างลึกซึ้งเกี่ยวกับมาตรฐานการทดสอบระหว่างประเทศ:

IEC 60146, IEC 61000 (อีเอ็มซี)

UL 508A (แผงควบคุมอุตสาหกรรม)

NEMA ICS 10, GB/T 13675

การปรับแต่งอย่างไม่มีที่สิ้นสุดสำหรับรุ่น 200kW

คุณสมบัติ	ตัวเลือก
กำลังไฟพิกัด	200kW (พิกัดอื่นๆ: 50kW / 100kW / 300kW / 500kW มีจำหน่าย)
ประเภทโหลด	ตัวต้านทานแบบบริสุทธิ์ (PF=1.0) / R-L / R-C ปรับแต่งได้
แรงดันไฟฟ้า	AC 400V / 415V / 440V / 480V / 690V (ปรับแต่งได้)
เฟส	3P3W / 3P4W + กราวด์ / เฟสเดียว
โหลดความละเอียดของขั้นตอน	1kW, 5kW, 10kW หรือแบบไม่มีขั้นบันได (ควบคุม SCR)
โหมดควบคุม	แบบแมนนวล (สลับ/ปุ่มกด) / รีโมท (หน้าสัมผัสแบบแห้ง) / PLC / PC (RS485 Modbus)
แสดง	ดิจิตอล (V, A, kW, Hz, PF, เวลาทำงาน) / HMI หน้าจอสัมผัส
ระบายความร้อน	อากาศบังคับ (พัดลมตามแนวแกน) / การระบายอากาศระยะไกลแบบท่อดักท์ได้
สิ่งที่แนบมา	IP23 (ในอาคาร) / IP54 (กลางแจ้ง) – ทนฝนและแดดพร้อมระบบป้องกันบานเกล็ด
การป้องกัน	อุณหภูมิสูงเกิน พัดลมขัดข้อง อินเตอร์ล็อคประตู หยุดฉุกเฉิน
การเชื่อมต่อ	Camlock / บัสบาร์ทองแดง / การสิ้นสุดการดึงสายเคเบิล
การบันทึกข้อมูล	ตัวเลือกเสริม: ซอฟต์แวร์ส่งออก USB / การ์ด SD / คอมพิวเตอร์สำหรับการสร้างรายงานทดสอบ
