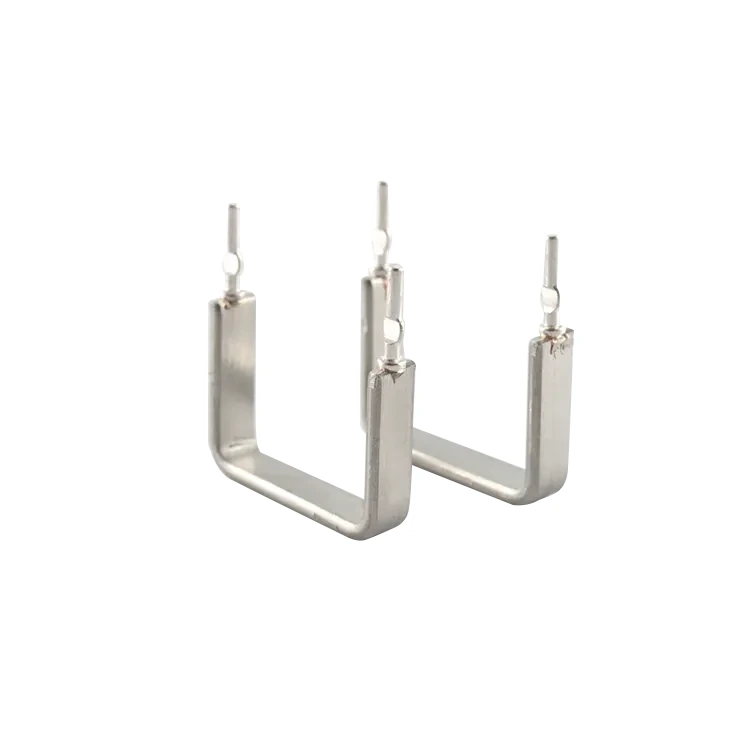

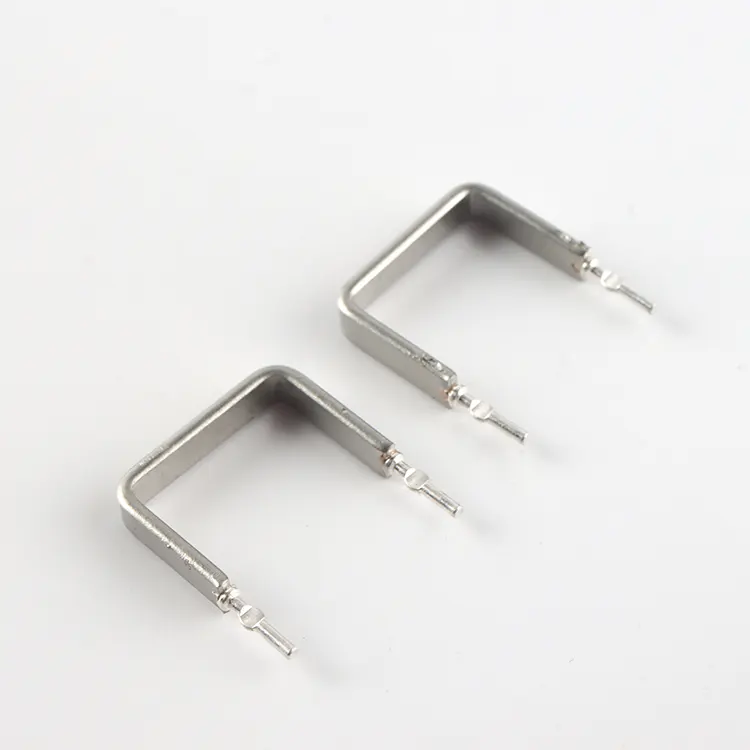

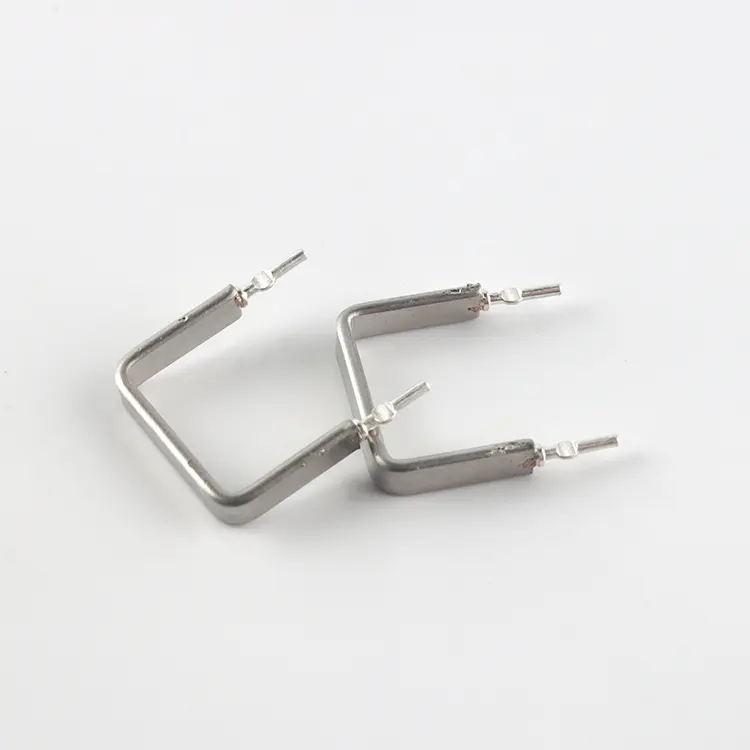

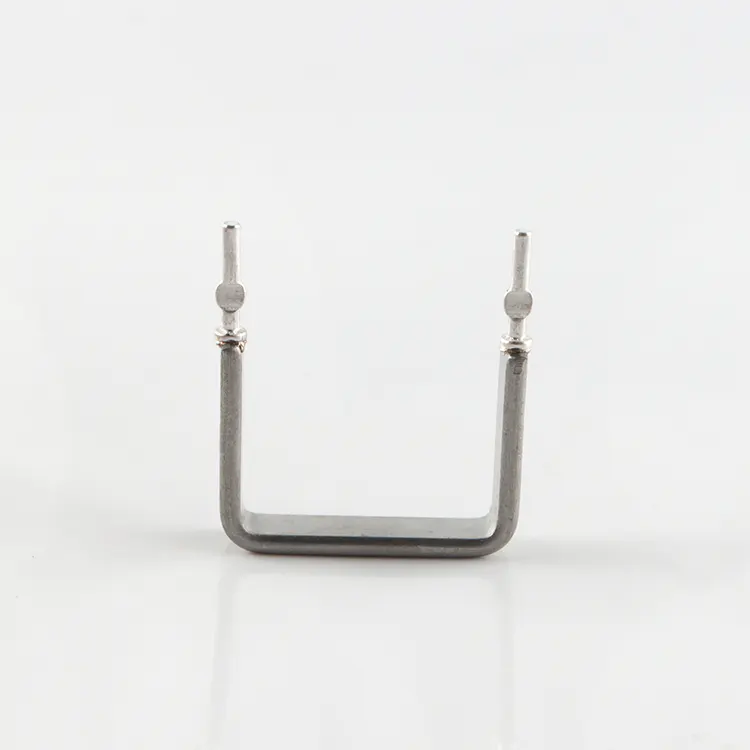

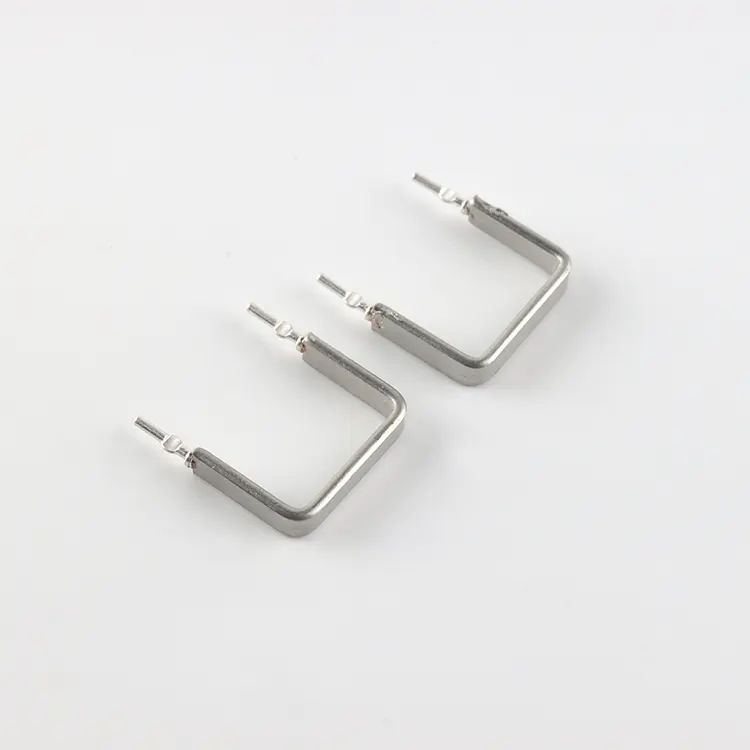

ตัวต้านทานตรวจจับกระแสอากาศแบบเปิด

การออกแบบแบบเปิดโล่งและความได้เปรียบด้านความร้อน

ตัวต้านทานตรวจจับกระแสอากาศเปิดจาก RST Electric มอบโซลูชันเฉพาะสำหรับวิศวกรที่ต้องการวัดกระแสสูงในส่วนประกอบอิเล็กทรอนิกส์ขนาดกะทัดรัดอย่างแม่นยำ ตัวต้านทานแบบเปิดนี้แตกต่างจากการติดตั้งบนพื้นผิวแบบดั้งเดิมที่กระจายความร้อนไปยัง PCB โดยตรง ตัวต้านทานแบบเปิดนี้ใช้การกำหนดค่าตะกั่วในแนวรัศมีแนวตั้งซึ่งวางตำแหน่งองค์ประกอบการตรวจจับโลหะผสมไว้เหนือแผงวงจร โครงสร้างที่เป็นเอกลักษณ์นี้สร้างช่องว่างอากาศใต้ส่วนประกอบ ช่วยให้การพาความร้อนตามธรรมชาติสามารถพาความร้อนออกไปได้ และลดความเครียดจากความร้อนบนร่องรอยและส่วนประกอบในบริเวณใกล้เคียงได้อย่างมาก ซึ่งเป็นข้อได้เปรียบที่สำคัญในระยะพลังงานที่อัดแน่น

โครงสร้างหลักและประสิทธิภาพ

แกนหลักของตัวต้านทานโอห์มมิกต่ำนี้คือองค์ประกอบโลหะผสมโลหะที่มีความแม่นยำ (ค่าคงที่หรือนิกโครม) ซึ่งถูกเลือกเนื่องจากค่าสัมประสิทธิ์อุณหภูมิที่เสถียร (40 ppm/°C) และความสามารถในการรักษาความแม่นยำต่อการเปลี่ยนแปลงของอุณหภูมิ องค์ประกอบนี้ประกอบขึ้นเป็นวงเปิดโล่งและรองรับด้วยสายทองแดงเคลือบดีบุกที่แข็งแกร่งซึ่งทำหน้าที่เป็นจุดเชื่อมต่อไฟฟ้าด้วย การออกแบบนี้ลดการเหนี่ยวนำปรสิตให้เหลือน้อยที่สุด ทำให้ซีรีย์ OAR เหมาะอย่างยิ่งสำหรับวงจรสวิตชิ่งความถี่สูงที่ตัวต้านทานแบบลวดพันแบบธรรมดาจะแนะนำการเปลี่ยนเฟสที่ยอมรับไม่ได้ ส่วนประกอบทั้งหมดปลอดสาร Pb และเป็นไปตามข้อกำหนด RoHS โดยมีโครงสร้างกันไฟที่ตรงตามข้อกำหนดด้านความปลอดภัยที่เข้มงวด

ข้อมูลจำเพาะของซีรี่ส์ OAR และความเชี่ยวชาญในการผลิต

ซีรีส์ OAR ครอบคลุมช่วงความต้านทาน 5mΩ ถึง 100mΩ ซึ่งเหมาะอย่างยิ่งสำหรับการสร้างแรงดันไฟฟ้าตกคร่อมระดับต่ำตามสัดส่วนกระแสตั้งแต่หลายแอมแปร์ไปจนถึงหลายสิบแอมแปร์ ความคลาดเคลื่อนมาตรฐาน ±1%, ±2% และ ±5% รองรับทั้งเครื่องมือวัดที่แม่นยำและการใช้งานทั่วไป อัตราพลังงาน 1W, 3W และ 5W ครอบคลุมการใช้งานที่หลากหลาย ตั้งแต่การตรวจสอบพลังงานหลักของ CPU ไปจนถึงการตรวจจับการคายประจุแบตเตอรี่ ในฐานะผู้ผลิตตัวต้านทานตรวจจับกระแสอากาศเปิดที่เชื่อถือได้ในประเทศจีน RST Electric ผสมผสานวิศวกรรมตัวต้านทานที่มีความแม่นยำมากว่า 10 ปีเข้ากับการควบคุมคุณภาพอย่างเข้มงวดเพื่อส่งมอบส่วนประกอบที่ให้การป้อนกลับกระแสที่แม่นยำและเชื่อถือได้ในระบบอิเล็กทรอนิกส์กำลังที่มีความต้องการสูง

ข้อกำหนดทางเทคนิค

คุณสมบัติผลิตภัณฑ์

ตัวต้านทานตรวจจับกระแสอากาศเปิดของเราได้รับการออกแบบมาโดยเฉพาะสำหรับสถานการณ์การตรวจจับกระแสที่แม่นยำ ซึ่งตรงตามข้อกำหนดที่เข้มงวดของสาขาอิเล็กทรอนิกส์กำลัง

เราใช้การออกแบบโครงสร้างแนวตั้งแบบเปิด โดยยกองค์ประกอบตัวต้านทานขึ้นเหนือแผงวงจร PCB เพื่อสร้างช่องว่างอากาศด้านล่าง ช่วยให้กระจายความร้อนได้อย่างรวดเร็วผ่านการพาความร้อนตามธรรมชาติ ลดความเครียดจากความร้อนบนวงจรที่อยู่ติดกันและส่วนประกอบที่ละเอียดอ่อนได้อย่างมีประสิทธิภาพ การออกแบบนี้มีข้อดีเป็นพิเศษในโมดูลจ่ายไฟที่อัดแน่น ซึ่งช่วยเพิ่มเสถียรภาพโดยรวมได้อย่างมาก

ค่าความต้านทานของผลิตภัณฑ์ครอบคลุมช่วงต่ำมากที่ 5mΩ ถึง 100mΩ ช่วยให้สามารถวัดกระแสขนาดใหญ่ได้พร้อมทั้งลดการสูญเสียพลังงานและแรงดันไฟฟ้าตก มีค่าสัมประสิทธิ์อุณหภูมิต่ำ 40ppm/°C ช่วยรักษาความเสถียรของความต้านทานในสภาพแวดล้อมที่เปลี่ยนแปลงอุณหภูมิ และรับประกันความแม่นยำของการตรวจจับกระแสไฟฟ้า เหมาะสำหรับสถานการณ์การทำงานแบบไดนามิก

ผลิตภัณฑ์นี้มีโครงสร้างแบบไม่พันแบบวงเปิด ลดการเหนี่ยวนำปรสิตให้เหลือน้อยที่สุด และปรับให้เข้ากับวงจรสวิตชิ่งความถี่สูง เพื่อหลีกเลี่ยงการเปลี่ยนเฟส ส่วนประกอบหลักทำจากโลหะผสมที่มีความแม่นยำ เช่น ทองแดง-นิกเกิล (CuNi) และนิกเกิล-โครเมียม (NiCr) รวมกับโครงสร้างที่เชื่อมทั้งหมด ทำให้มั่นใจได้ถึงการเชื่อมต่อทางกลและไฟฟ้าที่แข็งแกร่ง ซึ่งสามารถทนต่อการสั่นสะเทือนและความเครียดจากความร้อน พร้อมอายุการใช้งานที่ยาวนาน

นอกจากนี้ ผลิตภัณฑ์ยังมีขนาดกะทัดรัด โดยมีรูปแบบแนวตั้งที่ช่วยประหยัดพื้นที่บอร์ด PCB ได้อย่างมาก เมื่อเทียบกับตัวต้านทานแบบแบ่งแนวแกนแนวนอนหรือขนาดใหญ่ ซึ่งตรงตามข้อกำหนดสำหรับรูปแบบที่หนาแน่น ลีดแบบเรเดียลสามารถปรับให้เข้ากับเส้นผ่านศูนย์กลางรู PCB มาตรฐาน เข้ากันได้กับการบัดกรีด้วยคลื่นและการประกอบแบบแมนนวล ปรับสมดุลการผลิตอัตโนมัติและความต้องการการใช้งานแบบแมนนวล ขณะเดียวกันก็เป็นไปตามมาตรฐาน RoHS ที่มีโครงสร้างกันไฟ ตรงตามข้อกำหนดด้านความปลอดภัยและการปกป้องสิ่งแวดล้อมของอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรมและผู้บริโภค โดยมีความคลาดเคลื่อนต่ำถึง ±0.5% เหมาะสำหรับสถานการณ์การตรวจจับที่มีความแม่นยำสูง

การใช้งานผลิตภัณฑ์

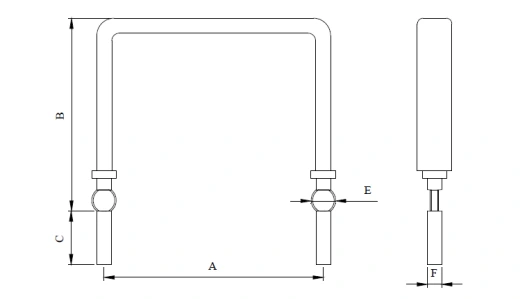

การวาดภาพและขนาด

แพ็คเกจและการจัดส่ง

RST Electric ให้ความสำคัญอย่างยิ่งต่อความปลอดภัยในการขนส่งของตัวต้านทานตรวจจับกระแสลมเปิดแต่ละตัว ได้กำหนดแผนบรรจุภัณฑ์และการจัดส่งที่ครอบคลุมเพื่อให้แน่ใจว่าผลิตภัณฑ์จะถูกส่งถึงมือลูกค้าโดยสมบูรณ์และเพื่อรับประกันประสบการณ์การซื้อ

ในแง่ของการบรรจุเป็นชุด ตัวต้านทานแต่ละตัวจะถูกใส่ไว้ในถุงกันกระแทกที่มีแผ่นโฟม จากนั้นจึงใส่ลงในกล่องกระดาษลูกฟูก สิ่งนี้จะช่วยป้องกันลีดจากการโค้งงอและส่วนประกอบจากการเสียรูปได้อย่างมีประสิทธิภาพ หลีกเลี่ยงความเสียหายจากการชนกันระหว่างการขนส่ง สำหรับชิ้นส่วนตะกั่ว เราใช้ฝาปิดปลายโฟมหรือแผ่นกำหนดตำแหน่งลีดพลาสติกเพื่อยึดชิ้นส่วนเหล่านั้น เพื่อให้มั่นใจว่าลีดยังคงตรงและไม่ส่งผลกระทบต่อการติดตั้งและการใช้งานในภายหลัง

สำหรับการจัดส่งแต่ละครั้ง เราจะแนบรายการบรรจุภัณฑ์และใบรับรองการตรวจสอบพร้อมกับสินค้า เพื่ออำนวยความสะดวกในการยอมรับและการตรวจสอบของลูกค้า และปฏิบัติตามข้อกำหนดการตรวจสอบการปฏิบัติตามข้อกำหนด วิธีการจัดส่งได้รับการปรับให้เข้ากับปริมาณการสั่งซื้อที่แตกต่างกันอย่างยืดหยุ่น: คำสั่งซื้อจำนวนน้อยจะถูกส่งโดยบริการด่วนระหว่างประเทศ เช่น DHL, FedEx และ UPS พร้อมด้วยการจัดส่งที่รวดเร็ว คำสั่งซื้อขนาดกลางจะถูกเลือกสำหรับการขนส่งทางอากาศ ซึ่งช่วยรักษาสมดุลระหว่างเวลาและต้นทุนในการจัดส่ง คำสั่งซื้อจำนวนมากจะถูกส่งโดยการขนส่งทางทะเล ลดต้นทุนการขนส่ง และตอบสนองความต้องการด้านเวลาการส่งมอบของลูกค้าอย่างเต็มที่

ก่อนบรรจุภัณฑ์ผลิตภัณฑ์ทั้งหมด จะดำเนินการทดสอบทางไฟฟ้า 100% โดยเน้นที่การตรวจจับค่าความต้านทานและความทนทาน และยังดำเนินการตรวจสอบรูปลักษณ์ด้วยสายตาเพื่อให้แน่ใจว่าผลิตภัณฑ์แต่ละชิ้นมีคุณสมบัติตรงตามมาตรฐานประสิทธิภาพที่กำหนด และไม่มีการผลิตผลิตภัณฑ์ที่ต่ำกว่ามาตรฐาน

จุดแข็งหลักของบริษัทเรา

ในฐานะผู้ผลิตที่ได้รับการรับรองตามกฎหมายในประเทศจีน RST Electric ทุ่มเทให้กับการผลิตตัวต้านทานตรวจจับกระแสอากาศแบบเปิดมานานกว่า 10 ปี ด้วยการมุ่งเน้นไปที่สาขาเฉพาะทาง บริษัทได้แสดงให้เห็นถึงความสามารถระดับมืออาชีพและกลายเป็นตัวเลือกที่เชื่อถือได้สำหรับลูกค้าทั่วโลก

RST Electric บรรลุการควบคุมอัตโนมัติเต็มรูปแบบ ตั้งแต่การเลือกวัสดุของโลหะผสม การขึ้นรูปส่วนประกอบ การเชื่อม ไปจนถึงการตรวจสอบผลิตภัณฑ์ขั้นสุดท้าย งานทั้งหมดจะเสร็จสิ้นโดยอิสระโดยทีมงานภายใน แต่ละขั้นตอนได้รับการควบคุมอย่างเข้มงวดเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ที่มั่นคงและสม่ำเสมอ เรายึดถือรูปแบบการจัดหาโดยตรงของโรงงาน โดยมีโครงสร้างต้นทุนที่โปร่งใส และไม่มีการขึ้นราคาเพิ่มเติมใดๆ ในลิงก์ระดับกลางใดๆ ช่วยให้ลูกค้าสามารถซื้อตัวต้านทานซีรีย์ OAR คุณภาพสูงในราคาที่สมเหตุสมผลมากขึ้น

RST Electric มีฐานการผลิตที่ได้รับการรับรองมาตรฐาน ISO 9001 พร้อมด้วยสายการผลิตเฉพาะสำหรับตัวต้านทานความแม่นยำโอห์มต่ำ ผลิตภัณฑ์แต่ละชิ้นผ่านการทดสอบทางไฟฟ้า 100% และยังมีการทดสอบประสิทธิภาพการระบายความร้อนภายในและความน่าเชื่อถือเพื่อตรวจสอบประสิทธิภาพของการระบายความร้อนแบบเปิด ทีมวิศวกรที่มีประสบการณ์มุ่งเน้นไปที่โซลูชันการตรวจจับในปัจจุบันในสาขาอิเล็กทรอนิกส์กำลัง และสามารถตอบสนองความต้องการของลูกค้าได้อย่างแม่นยำ

ผลิตภัณฑ์ของ RST Electric ถูกส่งออกไปยังกว่า 40 ประเทศ รวมถึงเยอรมนี สหรัฐอเมริกา ญี่ปุ่น เกาหลีใต้ และบราซิล เป็นซัพพลายเออร์ที่เชื่อถือได้สำหรับผู้ผลิตพลังงานระดับโลก องค์กรอิเล็กทรอนิกส์ยานยนต์ และผู้ผลิตไดรฟ์ทางอุตสาหกรรม ได้สั่งสมประสบการณ์มากมายในการใช้งานด้านความต้านทานต่ำเป็นพิเศษและการตรวจจับกระแสไฟฟ้าที่มีความแม่นยำสูง

RST Electric นำเสนอการปรับแต่งเต็มรูปแบบ กำลัง ค่าความต้านทาน ค่าเผื่อ วัสดุ การขึ้นรูปลวด และการเคลือบลวดสามารถปรับแต่งได้ตามความต้องการของลูกค้า ในเวลาเดียวกัน มีระยะเวลาการจัดส่งที่ยืดหยุ่นตั้งแต่ 10 ถึง 25 วันทำการ เอกสารทางเทคนิคที่ครบถ้วน การรับประกัน 12 เดือน ตลอดจนการวินิจฉัยข้อผิดพลาดจากระยะไกลและการสนับสนุนทางเทคนิค ช่วยให้มั่นใจได้ถึงกระบวนการทั้งหมดในการจัดซื้อจัดจ้างลูกค้าและการบูรณาการผลิตภัณฑ์
