ตัวต้านทานความรู้สึกกระแสโลหะผสมของโลหะผสม

ข้อดีของการออกแบบ

ตัวต้านทานตรวจจับกระแสไฟฟ้าโลหะผสมจาก RST Electric มอบโซลูชันความเหนี่ยวนำต่ำที่มีความเสถียรสูงและใช้สำหรับการวัดกระแส DC และ AC ในอุปกรณ์อิเล็กทรอนิกส์กำลังสมัยใหม่ ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานที่พื้นที่บอร์ดมีจำกัดและความแม่นยำเป็นสิ่งสำคัญยิ่ง ตัวต้านทานโอห์มต่ำนี้ใช้ส่วนประกอบโลหะผสมที่มีความแม่นยำ (แมงกานินหรือที่คล้ายกัน) ซึ่งให้การผสมผสานที่ยอดเยี่ยมของค่าสัมประสิทธิ์อุณหภูมิต่ำ ความสามารถในการกระชากสูง และความเสถียรในระยะยาว แพ็คเกจตะกั่วแนวรัศมีแนวตั้งช่วยให้ตัวต้านทานตั้งตรงได้ ลดขนาดพื้นที่ ในขณะเดียวกันก็ส่งเสริมการไหลเวียนของอากาศตามธรรมชาติรอบๆ องค์ประกอบ ซึ่งเป็นข้อได้เปรียบที่สำคัญในรูปแบบที่หนาแน่นซึ่งกังวลเรื่องการกระจายความร้อน

การเพิ่มประสิทธิภาพโครงสร้าง

โครงสร้างตัวต้านทานองค์ประกอบโลหะนี้ได้รับการปรับให้เหมาะสมทั้งในด้านประสิทธิภาพทางไฟฟ้าและความน่าเชื่อถือทางกล องค์ประกอบความต้านทานผลิตจากโลหะผสมที่มีความเสถียรสูงโดยมีค่าสัมประสิทธิ์อุณหภูมิต่ำถึง ±50 ppm/°C ทำให้มั่นใจได้ว่าค่าความต้านทานจะคงที่ตลอดช่วงอุณหภูมิการทำงาน จากนั้นองค์ประกอบจะถูกเชื่อมเข้ากับตะกั่วทองแดงกระป๋องและห่อหุ้มไว้ในตัวเรือนที่ทนไฟซึ่งให้การปกป้องทางกลในขณะที่ช่วยให้การออกแบบแบบเปิดโล่งเพื่อเพิ่มความเย็นสูงสุด ส่วนประกอบที่ได้จะมีการเหนี่ยวนำต่ำเป็นพิเศษ ทำให้เหมาะสำหรับวงจรสวิตชิ่งความถี่สูงที่ตัวต้านทานแบบลวดพันแบบธรรมดาจะทำให้เกิดการเปลี่ยนเฟสหรือแรงดันไฟกระชากที่ไม่ต้องการ

ข้อมูลจำเพาะของความต้านทานและพิกัดกระแส

ซีรีส์ FLQ53 ครอบคลุมช่วงความต้านทาน 2mΩ ถึง 50mΩ โดยมีพิกัดกระแสตั้งแต่ 2.5A ถึง 21A ซึ่งสอดคล้องกับแรงดันไฟฟ้าตกทั่วไปที่ 50mV ถึง 100mV ที่เต็มสเกล เหมาะอย่างยิ่งสำหรับอินเทอร์เฟซโดยตรงกับตัวแปลงแอนะล็อกเป็นดิจิทัลและแอมพลิฟายเออร์ปฏิบัติการ ความคลาดเคลื่อนมาตรฐาน ±1%, ±2% และ ±5% รองรับทั้งเครื่องมือวัดที่แม่นยำและการใช้งานทั่วไป

ในฐานะผู้ผลิตตัวต้านทานตรวจจับกระแสไฟฟ้าของโลหะผสมโลหะที่เชื่อถือได้ในประเทศจีน RST Electric ผสมผสานวิศวกรรมตัวต้านทานที่มีความแม่นยำมากว่า 10 ปีเข้ากับการควบคุมคุณภาพที่เข้มงวดเพื่อส่งมอบส่วนประกอบที่ให้การตอบสนองกระแสไฟฟ้าที่แม่นยำและปราศจากการเบี่ยงเบนในสภาพแวดล้อมที่มีความต้องการมากที่สุด

ข้อกำหนดทางเทคนิค

คุณสมบัติผลิตภัณฑ์

1.ค่าความต้านทานต่ำพิเศษ – ตั้งแต่ 2mΩ ถึง 50mΩ ช่วยให้สามารถวัดกระแสได้อย่างแม่นยำตั้งแต่ 2-3 แอมแปร์ไปจนถึงมากกว่า 20A โดยมีการสูญเสียพลังงานน้อยที่สุดและแรงดันไฟฟ้าตกต่ำ

2.ค่าสัมประสิทธิ์อุณหภูมิต่ำ (TCR) – ±50 ppm/°C ถึง ±100 ppm/°C ช่วยให้มั่นใจได้ถึงค่าความต้านทานที่เสถียรตลอดการเปลี่ยนแปลงของอุณหภูมิ ซึ่งมีความสำคัญอย่างยิ่งต่อการตรวจจับกระแสที่แม่นยำ

3. ตัวเหนี่ยวนำต่ำมาก - โครงสร้างโลหะผสมช่วยลดการเหนี่ยวนำของปรสิต ทำให้เหมาะสำหรับวงจรสวิตชิ่งความถี่สูงและการตอบสนองชั่วคราวที่รวดเร็ว

4.ช่วงกระแสไฟกว้าง – ครอบคลุม 2.5A ถึง 21A ในซีรีย์เดียว ให้ความยืดหยุ่นในการออกแบบสำหรับระดับพลังงานหลายระดับ

5.Compact Vertical Footprint – การออกแบบตั้งตรงแบบ Radial-lead ช่วยลดการใช้พื้นที่ PCB ให้เหลือน้อยที่สุด ช่วยให้จัดวางส่วนประกอบได้หนาแน่น

6. ความเสถียรและความน่าเชื่อถือสูง - องค์ประกอบโลหะผสมที่มีความแม่นยำให้ความเสถียรในระยะยาวที่ยอดเยี่ยมและความต้านทานต่อการหมุนเวียนด้วยความร้อน

7.การเคลือบสารหน่วงไฟ – ห่อหุ้มด้วยวัสดุหน่วงไฟที่ทนทานซึ่งตรงตามข้อกำหนดด้านความปลอดภัยสำหรับอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรมและผู้บริโภค

8.ความคลาดเคลื่อนที่แม่นยำ – มีให้เลือก ±1%, ±2%, ±5% และ ±10% เพื่อรองรับการออกแบบที่มีความแม่นยำสูงและคำนึงถึงต้นทุน

9. พารามิเตอร์ที่ปรับแต่งได้ - ค่าความต้านทานพิเศษ การขึ้นรูปตะกั่ว และคู่ที่ตรงกันสำหรับข้อกำหนดเฉพาะของแอปพลิเคชัน

10. การรวม PCB อย่างง่าย - ระยะห่างของลีดรัศมีมาตรฐาน (5 มม. ถึง 50 มม. ขึ้นอยู่กับพิกัดปัจจุบัน) เข้ากันได้กับอุปกรณ์แทรกอัตโนมัติ

การใช้งานผลิตภัณฑ์

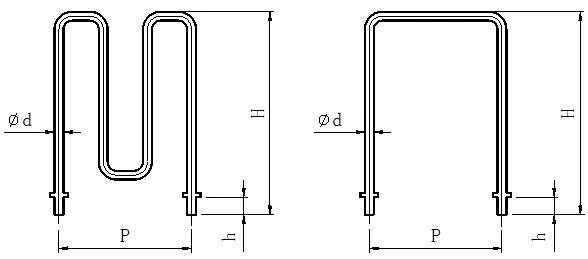

การวาดภาพและขนาด

แพ็คเกจและการจัดส่ง

RST Electric รับประกันการจัดส่งที่ปลอดภัยของตัวต้านทานตรวจจับกระแสโลหะผสมโลหะผสมทุกตัว:

● การบรรจุเป็นกลุ่ม: ตัวต้านทานจะถูกบรรจุในถุงป้องกันไฟฟ้าสถิตพร้อมแผ่นโฟม จากนั้นนำไปใส่ในกล่องกระดาษลูกฟูกเพื่อป้องกันการดัดงอของตะกั่วและการเสียรูปของส่วนประกอบ

● การป้องกันสารตะกั่ว: เก็บสายให้ตรงโดยใช้ฝาปิดปลายโฟมหรือตัวเว้นระยะที่ขึ้นรูปเป็นพลาสติก

● เอกสารประกอบ: รายการบรรจุภัณฑ์และใบรับรองการตรวจสอบรวมอยู่ในการจัดส่งแต่ละครั้ง

● ตัวเลือกการขนส่ง: บริการจัดส่งด่วน (DHL/FedEx/UPS) สำหรับปริมาณน้อย การขนส่งทางอากาศสำหรับปริมาณปานกลาง การขนส่งทางทะเลสำหรับการสั่งซื้อจำนวนมาก

คำถามที่พบบ่อย

ถาม: ทำไมคุณถึงเลือก RST Electric

ตอบ: เรามีส่วนร่วมอย่างลึกซึ้งในด้านตัวต้านทานการตรวจจับกระแสไฟฟ้าของโลหะผสมมานานกว่า 10 ปี เรามีฐานการผลิตที่ได้รับการรับรองมาตรฐาน ISO 9001 เราควบคุมทุกขั้นตอนอย่างเป็นอิสระตั้งแต่การเลือกโลหะผสม การขึ้นรูปไปจนถึงการตรวจจับตลอดกระบวนการ โดยไม่มีขั้นตอนใดที่อยู่ระหว่างกลาง ช่วยให้มั่นใจได้ถึงความคุ้มทุนที่สูงขึ้น นอกจากนี้ ตัวต้านทานกระแสไฟโลหะผสมโลหะยังมีความแม่นยำสูงและกระจายความร้อนได้ดี และเหมาะสำหรับสถานการณ์อิเล็กทรอนิกส์กำลังต่างๆ

ถาม: รองรับบริการปรับแต่งอะไรบ้าง

ตอบ: รองรับการปรับแต่งแบบเต็มมิติ รวมถึงพิกัดกระแส (2.5A - 21A) ค่าความต้านทาน (2mΩ - 50mΩ) ความคลาดเคลื่อน (ต่ำสุด ±0.5%) การขึ้นรูปตะกั่ว (รวมถึงความสูงรองรับแบบกำหนดเอง) การเคลือบตะกั่ว (ดีบุก-ตะกั่ว ดีบุกบริสุทธิ์ การชุบทอง) รวมถึงการปรับพารามิเตอร์ส่วนบุคคล เช่น ค่าสัมประสิทธิ์อุณหภูมิ TCR ฯลฯ

ถาม: การรับประกันคุณภาพมีอะไรบ้าง?

ตอบ: ตัวต้านทานตรวจจับกระแสไฟฟ้าของโลหะผสมโลหะแต่ละตัวผ่านการทดสอบทางไฟฟ้า 100% (ค่าความต้านทาน ความคลาดเคลื่อน TCR) และการทดสอบความน่าเชื่อถือภายในจะดำเนินการเพื่อตรวจสอบความเสถียรภายใต้การหมุนเวียนของอุณหภูมิและการหมุนเวียนของกระแสไฟฟ้า เราปฏิบัติตามมาตรฐาน ISO 9001 อย่างเคร่งครัดเพื่อให้แน่ใจว่าผลิตภัณฑ์ทุกชิ้นตรงตามข้อกำหนดด้านคุณภาพระดับอุตสาหกรรม

ถาม: รับประกันการจัดส่งและหลังการขายอย่างไร?

A: สำหรับผลิตภัณฑ์สเปคมาตรฐาน ระยะเวลาการจัดส่งคือ 7-10 วัน สำหรับผลิตภัณฑ์ที่กำหนดเองคือ 10-15 วัน รายงานการทดสอบฉบับสมบูรณ์ ใบรับรองวัสดุ ฯลฯ จะได้รับพร้อมกับสินค้า เรามีการรับประกัน 12 เดือน การวินิจฉัยข้อบกพร่องจากระยะไกล การจัดหาอะไหล่ และการสนับสนุนทางเทคนิค นอกจากนี้ยังสามารถให้ความช่วยเหลือในการบูรณาการผลิตภัณฑ์และการแก้ไขจุดบกพร่องให้เสร็จสิ้นได้อีกด้วย
