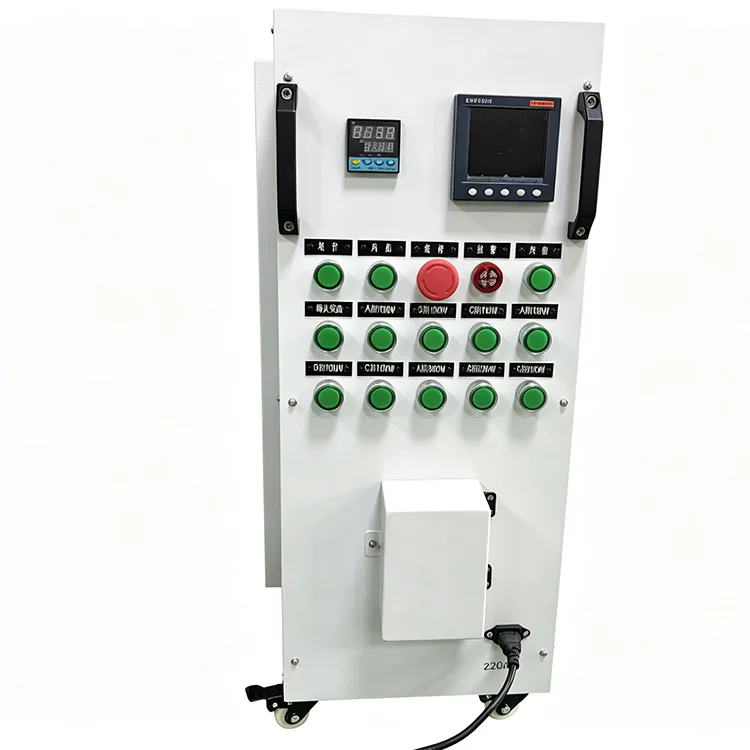

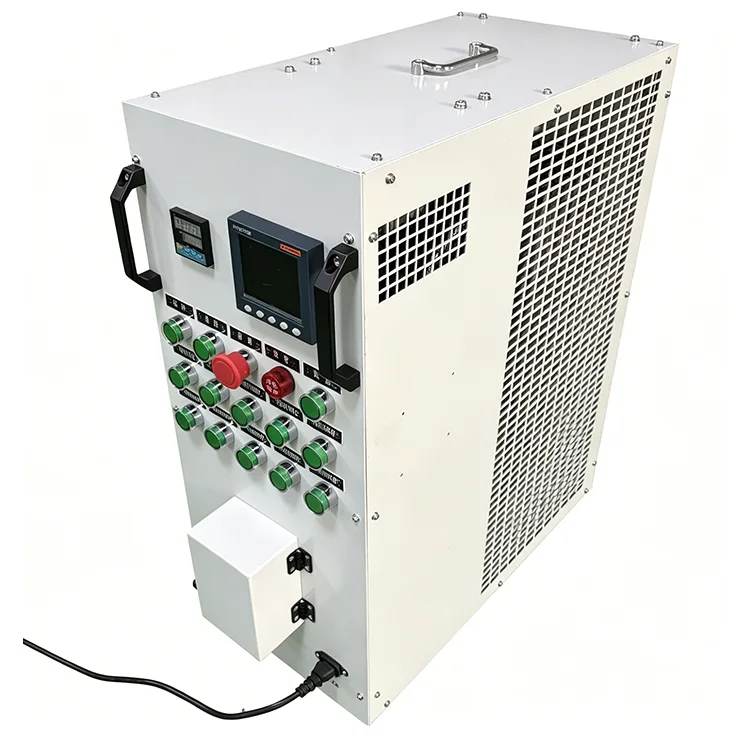

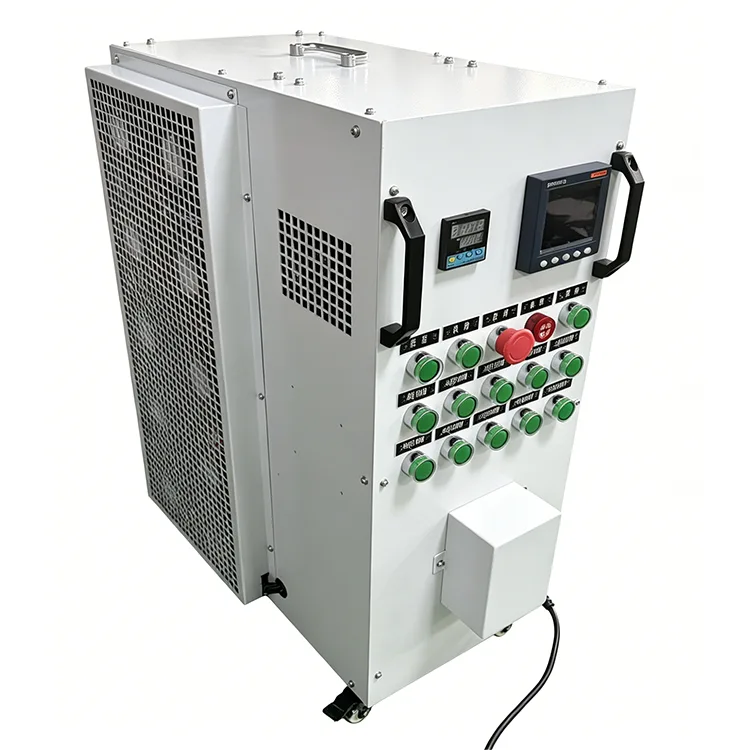

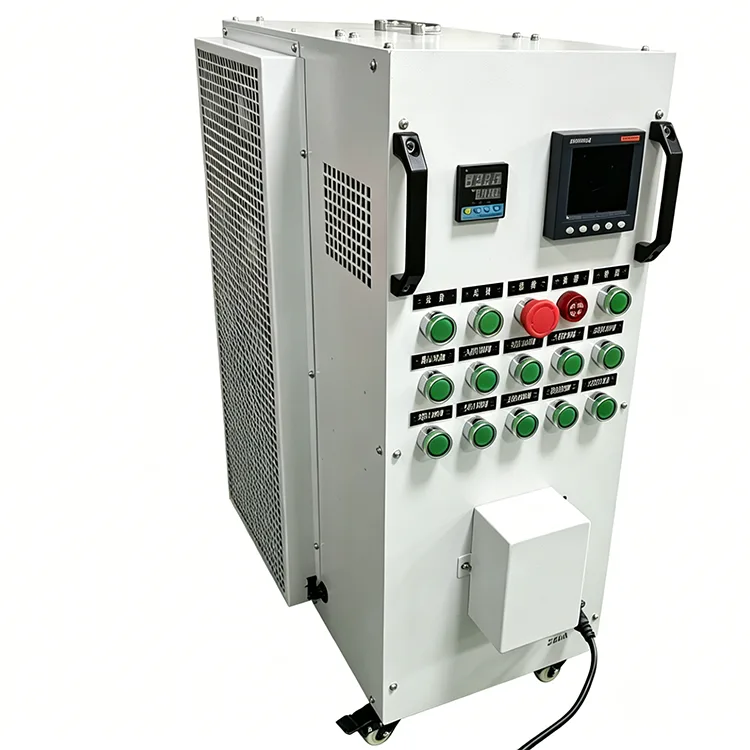

โหลดแบงค์ 120kW-200VAC

3. การแนะนำวัสดุส่วนประกอบหลักและกระบวนการ

3.1 หน่วยตัวต้านทานโหลด

1. ใช้ลวดต้านทานโลหะผสม Fe-Cr-Al ที่ทนต่ออุณหภูมิสูง ต้านทานการเกิดออกซิเดชัน และเสถียรภาพทางความร้อนที่ดีเยี่ยม

2. แม้แต่การสร้างความร้อน ไม่มีการเสียรูปหรือการเสื่อมสภาพภายใต้การทำงานเต็มโหลดในระยะยาว ความต้านทานดริฟท์เล็กน้อย

3. ปรับให้เหมาะสมสำหรับสภาพการทำงานความถี่กลาง 400Hz การสูญเสียปฏิกิริยาต่ำ และลักษณะต้านทานบริสุทธิ์ที่เสถียร

3.2 ระบบพัดลมระบายความร้อน

1. โหลดแบงค์ AC แบบพกพาขนาด 120kW 200V มาพร้อมกับพัดลมไหลตามแนวแกนเสียงรบกวนต่ำพิเศษ มีความแข็งแรงสูง ทนต่อการกัดกร่อน และอายุการใช้งานยาวนาน

2. ปริมาณอากาศและความดันอากาศขนาดใหญ่เพื่อกระจายความร้อนออกจากโมดูลโหลดอย่างรวดเร็ว

3. ติดตั้งเซ็นเซอร์อุณหภูมิเชิงกลหลายตัวในพื้นที่โหลดและช่องระบายอากาศ การกำจัดโหลดอัตโนมัติและสัญญาณเตือนเมื่ออุณหภูมิเกิน

4. ตรรกะการเชื่อมต่อของพัดลม: สามารถเปิดโหลดได้หลังจากที่พัดลมทำงานตามปกติเท่านั้นเพื่อหลีกเลี่ยงไม่ให้ความร้อนสูงเกินไป

3.3 ชิ้นส่วนหลักการควบคุมไฟฟ้าและการรับข้อมูล

1. คอนแทค: ชุด Schneider LC1D ติดต่อป้องกันการระเหยและการดำเนินการที่เชื่อถือได้

2. ชิ้นส่วนควบคุมแรงดันต่ำ: เบรกเกอร์วงจร Chint / Schneider ปุ่มกด และไฟแสดงสถานะ

3. การได้มาของข้อมูล: มิเตอร์มัลติฟังก์ชั่น Qingzhi สำหรับการรวบรวมแรงดัน กระแสไฟฟ้า กำลัง และความถี่แบบเรียลไทม์ที่แม่นยำ

4. ชิ้นส่วนที่เป็นสื่อกระแสไฟฟ้า: บัสบาร์ทองแดงบริสุทธิ์ การสร้างความร้อนต่ำ และความต้านทานการเกิดออกซิเดชันที่ดีเยี่ยม

4. คำแนะนำการใช้งานมาตรฐาน

4.1 การตรวจสอบก่อนการปฏิบัติงาน

1. ตำแหน่ง: วางบนพื้นเรียบในร่ม สำรองพื้นที่ระบายอากาศ ≥30ซม. ที่ช่องอากาศเข้า/ออกด้านข้าง อย่าปิดกั้นท่ออากาศ

2. การตรวจสอบลักษณะที่ปรากฏ: ไม่มีความเสียหายต่อตู้ ล้อล็อคอย่างแน่นหนา ซ็อกเก็ตการบินไม่เสียหายและแน่นหนา

3. การตรวจสอบวงจร: ไม่มีอายุการเดินสายไฟภายใน ขั้วต่อยึดอย่างดี มิเตอร์และตัวชี้วัดอยู่ในสภาพดี

4. การตรวจสอบสภาพแวดล้อม: เก็บให้ห่างจากวัสดุไวไฟและการรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรง ลดความชื้นในสภาพแวดล้อมที่มีความชื้นสูงล่วงหน้า

4.2 การเดินสายไฟและขั้นตอนการเปิดเครื่อง

1. โหลดสายไฟ: เชื่อมต่อกับเครื่องกำเนิดไฟฟ้า/แหล่งจ่ายไฟด้วยปลั๊กการบินเฉพาะ ไม่อนุญาตให้ใช้ปลั๊กร้อน

2. เปิดสวิตช์ควบคุมไฟ 220V/50Hz; อุปกรณ์จะเข้าสู่โหมดการตรวจสอบตนเองและโหมดสแตนด์บายโดยที่แผงไฟจะสว่างขึ้น

3. ยืนยันว่าไม่มีการเตือนข้อผิดพลาดและรีเซ็ตปุ่มหยุดฉุกเฉินเป็นสถานะปกติ

4.3 การดำเนินการทดสอบโหลด

1. เพิ่มโหลดทีละขั้นตอนโดยใช้ปุ่มหมุนภายในเครื่อง: 0→25%→50%→75%→100%; อย่าเปลี่ยนเป็นโหลดเต็มโดยตรงในคราวเดียว

2. รองรับการเพิ่มและลดโหลดอย่างกะทันหันเพื่อจำลองสถานการณ์ผลกระทบด้านพลังงานที่เกิดขึ้นจริง

3. สังเกตแรงดันไฟฟ้า กระแส ความถี่ และการเปิดแผงแบบเรียลไทม์ และตรวจสอบเสียงการทำงานของพัดลม

4.4 การปิดระบบและขั้นตอนการดำเนินการให้เสร็จสิ้น

1. ลดภาระทีละขั้นตอนจนเหลือศูนย์ ให้พัดลมทำงานเป็นเวลา 3 ~ 5 นาทีเพื่อกระจายความร้อน

2. ตัดกระแสไฟควบคุมหลังจากระบายความร้อนเต็มที่ แล้วถอดปลั๊กการบินออก

3. ทำความสะอาดฝุ่นและความชื้นบนพื้นผิวตู้ ล็อคล้อ และจัดเก็บอย่างเหมาะสม

5. คู่มือการบำรุงรักษารายวันตามรอบ

5.1 การบำรุงรักษาทันทีหลังการใช้งานแต่ละครั้ง

1. ทำความสะอาดฝุ่นและเศษซากบนพื้นผิวตู้และช่องอากาศเข้า/ออกด้านข้าง เพื่อไม่ให้ท่ออากาศมีสิ่งกีดขวาง

2. ตรวจสอบการเสียบและการถอดปลั๊กการบิน ยืนยันว่าไม่มีความร้อนสูงเกินไปหรือออกซิเดชันบนขั้วต่อ

3. ตรวจสอบการทำงานของพัดลมว่ามีเสียงผิดปกติหรือการหมุนค้างหรือไม่ รีเซ็ตปุ่มหยุดฉุกเฉิน

4. เช็ดความชื้นบนตู้ ปิดส่วนต่อประสานด้วยฝาปิดกันฝุ่น และจัดระเบียบเอกสารประกอบ

5.2 การบำรุงรักษาตามปกติรายเดือน

1. ทำความสะอาดฝุ่นบนใบพัดลมและโมดูลโหลดอย่างทั่วถึง

2. ตรวจสอบคอนแทคเตอร์และเซอร์กิตเบรกเกอร์ของ Schneider ว่ามีการทำลายหน้าสัมผัสหรือทำให้หน้าดำหรือไม่

3. ยึดบัสบาร์ทองแดงภายในและขั้วต่อสายไฟเพื่อป้องกันการหลวมจากการสั่นสะเทือนในระยะยาว

4. ปรับเทียบความแม่นยำในการวัดโดยเปรียบเทียบกับเครื่องมือมาตรฐาน ปรับเทียบทันทีหากส่วนเบี่ยงเบนเกินมาตรฐาน

5.3 การบำรุงรักษาทางวิชาชีพรายไตรมาส / ประจำปี

1. ตรวจสอบความต้านทานของฉนวนโดยรวมด้วยเมกโอห์มมิเตอร์เมื่อปิดเครื่อง เป็นไปตามมาตรฐานฉนวนคลาส F

2. ทดสอบฟังก์ชันการป้องกันทั้งหมด รวมถึงอุณหภูมิเกิน แรงดันไฟเกิน อินเตอร์ล็อคของพัดลม และการหยุดฉุกเฉินทีละรายการ

3. ตรวจสอบลวดต้านทานเพื่อดูการเสียรูป อายุ หรือการเปลี่ยนสีบางส่วน

4. รันการทดสอบต่อเนื่องเต็มโหลดเป็นเวลา 1 ชั่วโมง บันทึกพารามิเตอร์ อุณหภูมิ และสถานะการแจ้งเตือน เก็บไฟล์ทดสอบ

5. หล่อลื่นลูกล้อด้านล่างเพื่อให้แน่ใจว่ามีการเคลื่อนไหวที่ราบรื่น

5.4 การบำรุงรักษาการจัดเก็บระยะยาว

1. เก็บในคลังสินค้าที่แห้ง มีอากาศถ่ายเท และในที่ร่ม อุณหภูมิแวดล้อม 0°C~40°C

2. เปิดเครื่องทุกๆ 3 เดือนเป็นเวลา 30 นาทีเพื่อให้พัดลมทำงานและโหลดเพื่อไล่ความชื้นภายใน

3. ติดตั้งฝาปิดกันฝุ่นบนช่องเสียบการบินและอินเทอร์เฟซ เก็บตู้กันความชื้นและกันสนิม

4. อย่าวางของหนักไว้ด้านบนเพื่อหลีกเลี่ยงการเสียรูปของตู้และการเคลื่อนตัวของส่วนประกอบภายใน

6. การวิเคราะห์ฟังก์ชั่นการป้องกันความปลอดภัยอย่างเต็มรูปแบบ

1. การป้องกันแรงดันไฟฟ้าเกิน: ยกเลิกการโหลดและส่งสัญญาณแจ้งเตือนโดยอัตโนมัติเมื่อแรงดันไฟฟ้าอินพุตเกินเกณฑ์ความปลอดภัย ปกป้องทั้งแหล่งจ่ายไฟที่ทดสอบและโหลดแบงค์ AC แบบพกพาขนาด 120kW 200V

2. การป้องกันอุณหภูมิเกิน: เซ็นเซอร์อุณหภูมิหลายจุดตรวจสอบอุณหภูมิโมดูลโหลดแบบเรียลไทม์ การกำจัดโหลดอัตโนมัติเพื่อป้องกันความเหนื่อยหน่ายของความต้านทาน

3. การป้องกันการหยุดฉุกเฉิน: การบังคับขนถ่ายด้วยตนเองเพียงคลิกเดียว; ฟังก์ชั่นการโหลดถูกปิดใช้งานภายใต้การล็อคหยุดฉุกเฉิน พัดลมยังคงเปิดอยู่เพื่อการกระจายความร้อนอย่างต่อเนื่อง

4. การป้องกันการเชื่อมต่อของพัดลม: โหลดวงจรที่ถูกล็อคหากพัดลมไม่สามารถสตาร์ทหรือหยุดทำงานผิดปกติ หลีกเลี่ยงความเสียหายที่อุณหภูมิสูงโดยไม่ต้องระบายความร้อน

5. การป้องกันการโอเวอร์โหลดแบบปรับได้: การออกแบบสเต็ปเกียร์หลีกเลี่ยงผลกระทบจากการโอเวอร์โหลดทันที โดยปรับให้เข้ากับสภาวะความผันผวนของแรงดันไฟฟ้าของแหล่งจ่ายไฟ 400Hz ต่างๆ

7. คำถามที่พบบ่อย

1. เปิดเครื่องได้ตามปกติแต่ไม่สามารถโหลดได้?

ตรวจสอบสามจุด:

1 พัดลมไม่เริ่มทำงาน ฟังก์ชั่นล็อคลูกโซ่พัดลมกำลังโหลด

2 ปุ่มหยุดฉุกเฉินไม่ได้รีเซ็ต

3 หน้าสัมผัสปลั๊กการบินไม่ดีหรือแรงดันไฟฟ้าควบคุมไม่เพียงพอ

2. สัญญาณเตือนอุณหภูมิเกินบ่อยครั้งระหว่างการทำงาน?

1  ช่องอากาศเข้า/ออกด้านข้างถูกบล็อกหรือมีฝุ่น

2 อุณหภูมิแวดล้อมสูงกว่า +55 ℃ ในพื้นที่ที่มีอุณหภูมิสูงแบบปิด

3  อายุของพัดลมด้วยความเร็วไม่เพียงพอ

④ การทำงานต่อเนื่องเต็มโหลดระยะยาวโดยไม่ต้องพัก

3. ค่าเบี่ยงเบนมากในการวัดแรงดันไฟฟ้าและกำลัง?

1 หน้าสัมผัสสายไฟไม่ดีและมีความต้านทานหน้าสัมผัสสูง

2 ความผันผวนของพารามิเตอร์ที่เกิดจากการสลับโหลดอย่างรวดเร็ว

3 มิเตอร์ออกจากการสอบเทียบเป็นเวลานาน เชื่อมต่อใหม่และปรับเทียบใหม่ ติดต่อผู้ผลิตเพื่อตรวจสอบหน่วยการจัดหาหากยังมีข้อบกพร่องอยู่

4. รองรับการเชื่อมต่อแบบขนานเพื่อขยายความจุหรือไม่

ใช่ การเชื่อมต่อแบบขนาน 1+N ได้รับการรองรับอย่างเต็มที่สำหรับการทดสอบเครื่องกำเนิดไฟฟ้ากำลังสูง คงการปรับแรงดันไฟฟ้า ความถี่ และเกียร์ซิงโครนัสให้คงที่เพื่อการทำงานโหลดรวมที่เสถียร

5. เหมาะสำหรับการใช้งานระยะยาวในสภาพแวดล้อมที่มีความชื้นสูงและหมอกเกลือชายฝั่งหรือไม่

 หน่วยสามารถทนต่อความชื้นได้มากกว่า 95% ในตอนแรก; IP20 เหมาะสำหรับห้องเครื่องชายฝั่งทะเลในร่ม ทำความสะอาดฝุ่นหมอกเกลือทุกเดือนและดำเนินการทดสอบฉนวนเป็นประจำเพื่อยืดอายุการใช้งานอย่างมาก

6. สำหรับการทดสอบอุปกรณ์ 400Hz เท่านั้น

 ออกแบบมาสำหรับความถี่กลาง 400Hz เป็นหลัก และยังเข้ากันได้กับอุปกรณ์ความถี่กำลัง 50Hz สำหรับการทดสอบโหลดความต้านทานพร้อมฟังก์ชันการแสดงผลและการป้องกันที่ถูกต้อง

7. โหลดแบตเตอรี AC แบบพกพาขนาด 120kW 200V สามารถใช้งานกลางแจ้งโดยสัมผัสกับองค์ประกอบต่างๆ ได้หรือไม่

ไม่แนะนำ. นี่คือรุ่น IP20 ภายในอาคารที่ไม่มีการออกแบบให้กันฝน กันแดด และกันฝุ่นกลางแจ้ง การใช้งานกลางแจ้งทำให้เกิดการควบแน่นของน้ำและความเสียหายทางไฟฟ้าภายในได้ง่าย

8. จะรีเซ็ตหลังจากแจ้งเตือนข้อผิดพลาดได้อย่างไร?

ยกเลิกการโหลดไปที่ศูนย์ก่อน ตัดกำลังควบคุม แก้ไขปัญหาอุณหภูมิ/แรงดันไฟฟ้า/พัดลมทำงานผิดปกติ รีสตาร์ทเครื่องหลังจากขจัดอันตรายที่ซ่อนอยู่ ตรรกะการป้องกันจะรีเซ็ตโดยอัตโนมัติ

8. กรณีการใช้งานจริงและบทวิจารณ์ของลูกค้า

กรณีที่ 1: ผู้ผลิตพลังงานความถี่กลางทางการทหาร

1. ความต้องการ: การทดสอบโหลดเต็มช่วงและโหลดกะทันหันของโรงงานสำหรับชุดเครื่องกำเนิดไฟฟ้าทางการทหาร 400Hz ซึ่งเป็นไปตามการยอมรับมาตรฐานทางทหารของ GJB

2. ผลการใช้งาน: ขั้นตอนการโหลด 120kW แม่นยำโดยมีข้อผิดพลาดจริงคงที่ภายใน ± 2%; การป้องกันสี่เท่าหลีกเลี่ยงการลัดวงจรและความเสียหายต่อต้นแบบเกินอุณหภูมิ มิเตอร์ในตัวช่วยลดอุปกรณ์ทดสอบภายนอก

3. การปรับปรุงประสิทธิภาพ: แทนที่อุปกรณ์แยกโหลดเก่า มีการดำเนินการแบบคนเดียว ความสามารถในการตรวจสอบรายวันเพิ่มขึ้น 45% ไม่มีความล้มเหลวของฮาร์ดแวร์ภายในสามปี

4. บทวิจารณ์ของลูกค้า: ขนาดกะทัดรัดพร้อมล้อเลื่อนสำหรับการเคลื่อนย้ายโรงปฏิบัติงานที่ยืดหยุ่น พารามิเตอร์ที่แม่นยำ และการป้องกันที่สมบูรณ์ ตรงตามข้อกำหนดการยอมรับของโรงงานทางทหารโดยสมบูรณ์พร้อมการบำรุงรักษารายวันที่ง่ายดาย

กรณีที่ 2: บริษัทปฏิบัติการและบำรุงรักษาไฟฟ้าทางทะเลชายฝั่ง

1. ความต้องการ: การตรวจสอบประจำปีและการทดสอบความสามารถในการรับน้ำหนักสำหรับชุดเครื่องกำเนิดไฟฟ้าดีเซลสามเฟส 200V ทางทะเลภายใต้ความชื้นสูง หมอกเกลือ และสภาพแวดล้อมที่มีอุณหภูมิแตกต่างกันมาก

2. ผลการใช้งาน: การปรับอุณหภูมิได้กว้างตั้งแต่ -20°C ถึง +55°C, การทำงานต่อเนื่องที่มั่นคงโดยไม่มีการควบแน่นหรือสะดุดในความชื้นสูง การระบายความร้อนด้วยอากาศบังคับมีความเสถียรโดยไม่มีการเดินทางด้วยอุณหภูมิเกินหลังจากการทำงานเต็มกำลัง 4 ชั่วโมง

3. จุดที่เจ็บปวดแก้ไขได้: แทนที่ภาระเก่าที่เทอะทะด้วยความแม่นยำต่ำและความร้อนสูงเกินไปได้ง่าย ความแม่นยำในการวัดเพิ่มขึ้นสองเท่า ความล้มเหลวในการบำรุงรักษาประจำปีลดลง 80% ความต้านทานต่อการเกิดหมอกเกลือที่ดีขึ้น

กรณีที่ 3: ห้องปฏิบัติการไฟฟ้าภาคพื้นดินการบิน

1. ความต้องการ: การทดสอบ R&D ของแหล่งจ่ายไฟอินเวอร์เตอร์ 400Hz ในสถาบันวิจัยของมหาวิทยาลัย โดยต้องมีการสลับโหลดบ่อยครั้งและการบันทึกข้อมูลทางไฟฟ้า

2. ผลการใช้งาน: การเปลี่ยนเกียร์ที่ราบรื่น รองรับการเปลี่ยนโหลดกะทันหันซ้ำๆ เพื่อจำลองสภาพการทำงานจริง ส่วนประกอบควบคุมไฟฟ้าของ Schneider ที่มีอายุการใช้งานการสตาร์ท-สต็อปสูง ไม่มีการลอกแบบสัมผัสหลังจากสวิตช์หลายร้อยครั้งต่อวัน พารามิเตอร์พาเนลแบบเรียลไทม์ช่วยประหยัดค่าใช้จ่ายในการรับข้อมูลภายนอก

กรณีที่ 4: โครงการรับเครื่องกำเนิดไฟฟ้าสำรองของสวนอุตสาหกรรม

1. ความต้องการ: การทดสอบการยอมรับโหลดของโรงงานและในสถานที่ของแหล่งจ่ายไฟสำรองทางอุตสาหกรรม 200V ซึ่งต้องการความสามารถในการพกพาและการใช้งานที่รวดเร็ว

2. ผลการใช้งาน: เพียง 45 กก. พร้อมล้อเลื่อนเพื่อการเคลื่อนย้ายที่ง่ายดาย ไม่จำเป็นต้องติดตั้งอย่างมืออาชีพ Plug-and-Play การโหลดขั้นตอนที่ราบรื่นจะตรวจจับแรงดันตกคร่อมของเครื่องกำเนิดไฟฟ้าและความเสถียรของความถี่ได้อย่างมีประสิทธิภาพ ข้อมูลการทดสอบสามารถยื่นเพื่อการยอมรับได้โดยตรง

9. ข้อดีหลักของโหลดแบงค์ AC แบบพกพาขนาด 120kW 200V

1. การปฏิบัติตามมาตรฐานเต็มรูปแบบ: สอดคล้องกับมาตรฐานระดับชาติ การทหาร และอุตสาหกรรม เหมาะสำหรับสถานการณ์การวิจัยทางทหาร ทางทะเล การบิน อุตสาหกรรม และวิทยาศาสตร์

2. การกำหนดค่าแบรนด์ระดับบนสุด: ส่วนประกอบหลักของ Schneider, Chint และ Qingzhi, บัสบาร์ทองแดงบริสุทธิ์ และลวดต้านทาน Fe-Cr-Al ระดับไฮเอนด์เพื่อความทนทานเป็นพิเศษ

3. การออกแบบน้ำหนักเบาและพกพาได้: ตัวเครื่องหนัก 45 กก. พร้อมล้อเลื่อนอเนกประสงค์ เคลื่อนย้ายคนเดียวได้ง่ายและใช้งานในร่มได้ตลอดเวลา

4. การป้องกันความปลอดภัยที่สมบูรณ์: แรงดันไฟเกิน อุณหภูมิสูงเกิน การหยุดฉุกเฉิน และการเชื่อมต่อพัดลม การป้องกันสี่เท่า สัญญาณเตือนอัตโนมัติ และการกำจัดโหลดเพื่อการทดสอบที่ปลอดภัยยิ่งขึ้น

5. ความแม่นยำสูงและความเสถียร: การวัดทางไฟฟ้ามาตรฐานสูงและความแม่นยำในการโหลด ความต้านทานดริฟท์เล็กน้อยสำหรับการทำงานในระยะยาว ข้อมูลการทดสอบที่ถูกต้องสำหรับการยอมรับอย่างเป็นทางการ

6. การขยายแบบยืดหยุ่น: เกียร์แบบปรับได้คงที่ 5 แบบพร้อมการรองรับแบบขนานหลายหน่วย ตอบสนองทั้งการทดสอบแบบละเอียดที่มีความแม่นยำต่ำและการทดสอบแบบรวมกำลังสูง

7. ค่าบำรุงรักษาต่ำ: โครงสร้างตู้โมดูลาร์พร้อมชิ้นส่วนทดแทนสากล การบำรุงรักษารายวันต้องการเพียงการทำความสะอาดฝุ่นและการยึดขั้วต่อเท่านั้น ประหยัดต้นทุนและบำรุงรักษาง่าย

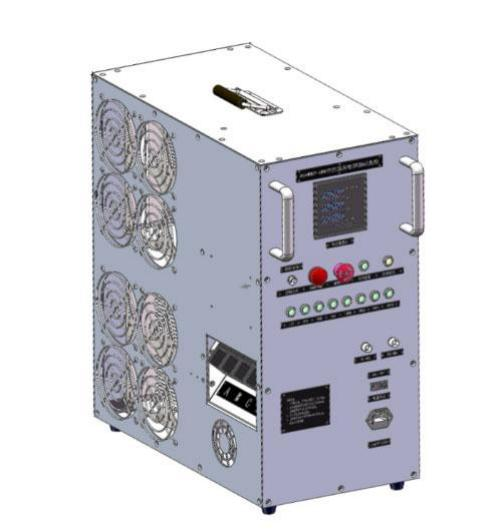

10. โครงสร้างตู้
