ธนาคารโหลดแบบไม่เชิงเส้น

RST Electric นำเสนอ Non-Linear Load Bank – โซลูชันการทดสอบกำลังที่มีความแม่นยำ ซึ่งออกแบบมาสำหรับการใช้งานที่ต้องการการจำลองโหลดทางไฟฟ้าที่ซับซ้อนอย่างสมจริง การผสมผสานองค์ประกอบความต้านทาน (R) คาปาซิทีฟ (C) และอุปนัย (L) ไว้ในหน่วยเดียว RCD Load Bank นี้ทำให้สามารถจำลองปัจจัยกำลังได้อย่างแม่นยำตั้งแต่ 0.65 ถึง 1.0 ทำให้เหมาะสำหรับการทดสอบอินเวอร์เตอร์ ระบบ UPS แหล่งพลังงานไฟฟ้ากระแสสลับ และอุปกรณ์พลังงานหมุนเวียน ด้วยการปรับอิสระสามเฟส ขั้นโหลด 0.1kW/0.1kVA และความแม่นยำในการโหลด ±3% ทำให้มีความยืดหยุ่นเป็นพิเศษสำหรับห้องปฏิบัติการ R&D การประกันคุณภาพ และการทดสอบการผลิต หน่วยนี้มีอินเทอร์เฟซภายในหน้าจอสัมผัสพร้อมการบันทึกข้อมูลแบบเรียลไทม์และการแสดงเส้นโค้ง รวมถึงรีโมทคอนโทรล RS485/Modbus-RTU ผ่านซอฟต์แวร์พีซี ตั้งอยู่ในตู้ขนาดกะทัดรัดเคลื่อนที่ได้พร้อมระบบระบายความร้อนด้วยอากาศและการทำงานเสียงรบกวน <65dB เหมาะสำหรับห้องปฏิบัติการในร่มและสภาพแวดล้อมการผลิต

ส่งคำถาม

รายละเอียดสินค้า

RCD Load Bank: การจำลองโหลดแบบไม่เชิงเส้นในโลกแห่งความเป็นจริง

โหลดแบงค์ RCD แบบไม่เชิงเส้นจาก RST Electric แสดงให้เห็นถึงการเปลี่ยนแปลงกระบวนทัศน์จากการทดสอบโหลดแบบต้านทานอย่างเดียวแบบดั้งเดิม ออกแบบมาสำหรับวิศวกรและนักวิจัยที่ต้องการจำลองโหลดไฟฟ้าในโลกแห่งความเป็นจริง พร้อมด้วยส่วนประกอบกำลังรีแอกทีฟและแฟคเตอร์กำลังที่แตกต่างกัน ตู้โหลดแบบไม่เชิงเส้นนี้รวมโหลดที่แตกต่างกันสามประเภท: ตัวต้านทาน (R) สำหรับการจำลองกำลังไฟฟ้าแอ็กทีฟล้วนๆ คาปาซิทีฟ (C) สำหรับสภาวะตัวประกอบกำลังชั้นนำ และอุปนัย (L) สำหรับสถานการณ์ตัวประกอบกำลังที่ล้าหลัง ด้วยการรวมองค์ประกอบเหล่านี้ โหลดแบงค์ RCD จึงสามารถจำลองคุณลักษณะทางไฟฟ้าของมอเตอร์ แหล่งจ่ายไฟ ระบบ UPS และอินเวอร์เตอร์ที่ผูกกับกริดได้อย่างแม่นยำ ช่วยให้ตรวจสอบประสิทธิภาพได้อย่างครอบคลุมภายใต้สภาวะการทำงานที่สมจริง

การโหลดที่แม่นยำสูงและการควบคุมตัวประกอบกำลังที่ยืดหยุ่น

ความละเอียดขั้นตอนการโหลดคือ 0.1kW ชั้นนำของอุตสาหกรรมสำหรับโหมด Resistive และ 0.1kVA สำหรับโหมด RCD ช่วยให้สามารถปรับพารามิเตอร์การทดสอบอย่างละเอียดได้อย่างแม่นยำ ความแม่นยำในการโหลดจะคงอยู่ที่ ±3% ทำให้มั่นใจได้ถึงผลการทดสอบที่สามารถทำซ้ำและเชื่อถือได้ เครื่องรองรับโหมดการทำงานที่แตกต่างกันสองโหมด: โหมดโหลด R (ตัวต้านทานล้วนๆ) และโหมดโหลด RCD (รวมตัวต้านทาน คาปาซิทีฟ และอุปนัย) เลือกผ่านอินเทอร์เฟซหน้าจอสัมผัสที่ใช้งานง่าย สามารถปรับตัวประกอบกำลังได้อย่างต่อเนื่องในช่วง 0.65 ถึง 1.0 (ล้าหลังหรือนำ) ให้ความยืดหยุ่นอย่างเต็มที่สำหรับการทดสอบการปฏิบัติตามมาตรฐาน

การควบคุมสองโหมดและการสื่อสารระยะไกลสำหรับการทดสอบอัจฉริยะ

การควบคุมเป็นแบบสองโหมด: การทำงานเฉพาะที่ผ่านหน้าจอสัมผัสความละเอียดสูงขนาด 7 นิ้วจะแสดงแรงดันไฟฟ้า กระแสไฟฟ้า กำลัง ความถี่ และตัวประกอบกำลังแบบเรียลไทม์ พร้อมด้วยเส้นโค้งแนวโน้มปัจจุบันสำหรับแต่ละพารามิเตอร์ การบันทึกและส่งออกข้อมูลมีอยู่ในตัว ช่วยให้วิศวกรสามารถบันทึกผลการทดสอบเพื่อการวิเคราะห์ได้ สำหรับลำดับการทดสอบอัตโนมัติ โหลดแบงค์รองรับการสื่อสารระยะไกล RS485/Modbus-RTU ช่วยให้สามารถทำงานร่วมกับซอฟต์แวร์บนพีซีสำหรับการโหลดจากระยะไกล การรับข้อมูล และการสร้างรายงาน ในฐานะผู้ผลิตธนาคารโหลดแบบไม่เป็นเชิงเส้นที่เชื่อถือได้ในประเทศจีน RST Electric ผสมผสานความเชี่ยวชาญในการทดสอบกำลังมากกว่า 10 ปีเข้ากับวิศวกรรมที่มีความแม่นยำ เพื่อมอบโซลูชันที่เร่งการพัฒนาผลิตภัณฑ์และรับประกันการปฏิบัติตามมาตรฐานสากล

ข้อกำหนดทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
แบบอย่าง	RST-xxkVA-AC400V-RCD
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	สามเฟส สี่สาย (A, B, C, N) AC400V
จัดอันดับปัจจุบัน	87เอ
กำลังไฟพิกัด (ตัวต้านทาน)	30KW-300KW (ปรับแต่งได้)
กำลังไฟพิกัด (RCD)	30KVA-300KVA (ปรับแต่งได้)
จัดอันดับความถี่	50เฮิร์ต
ช่วงตัวประกอบกำลัง	0.65 – 1.0 (ปรับได้; PF=1 สำหรับโหมดโหลด R)
การควบคุมสามเฟส	การปรับอิสระต่อเฟส
โหลดความละเอียดของขั้นตอน	โหลด R: 0.1kW / โหลด RCD: 0.1kVA
ความแม่นยำในการโหลด	±3%
โหมดโหลด	โหมดโหลด R (ตัวต้านทานบริสุทธิ์) / โหมดโหลด RCD (ตัวต้านทาน + ตัวเก็บประจุ + อินดัคทีฟ) – ใช้งานทีละโหมด
R การให้เกรดโหลด (ต่อเฟส)	ขั้นตอนขั้นต่ำ = 100W ขั้นตอนที่ปรับแต่งได้
เครื่องมือแสดงผล	มิเตอร์อัจฉริยะอเนกประสงค์คลาส 0.5
แสดงเนื้อหา	แรงดันไฟฟ้า กระแสไฟฟ้า ตัวประกอบกำลัง ความถี่ กำลังไฟฟ้าที่ใช้งานอยู่ กำลังไฟฟ้ารีแอกทีฟ กำลังปรากฏ ฯลฯ
แหล่งจ่ายไฟทำงาน	AC220V เฟสเดียว ±10% / 50Hz
โหมดควบคุม	ท้องถิ่น: หน้าจอสัมผัส; ระยะไกล: ซอฟต์แวร์พีซีผ่าน RS485/Modbus-RTU

คุณสมบัติผลิตภัณฑ์ของธนาคารโหลดแบบไม่เชิงเส้น

1.RCD การจำลองโหลดแบบไม่เชิงเส้น – ผสานรวมองค์ประกอบความต้านทาน คาปาซิทีฟ และอุปนัยเพื่อจำลองโหลดในโลกแห่งความเป็นจริงอย่างแม่นยำด้วยตัวประกอบกำลังที่ปรับได้ตั้งแต่ 0.65 ถึง 1.0 (ล้าหลังหรือนำ)

2.การควบคุมแบบอิสระสามเฟส – แต่ละเฟสสามารถโหลดแยกกันได้ ทำให้สามารถทดสอบโหลดที่ไม่สมดุลสำหรับอินเวอร์เตอร์สามเฟส ระบบ UPS และอุปกรณ์จ่ายไฟได้

3. ความละเอียดในการโหลดแบบละเอียดพิเศษ – การเพิ่มทีละขั้น 0.1kW (ตัวต้านทาน) และ 0.1kVA (RCD) ช่วยให้สามารถจำลองรูปแบบโหลดในโลกแห่งความเป็นจริงได้อย่างแม่นยำ

4.โหมดการทำงานแบบคู่ – สลับได้ระหว่างโหมด Pure Resistive (R) และโหมด RCD แบบรวมเพื่อรองรับข้อกำหนดในการทดสอบที่หลากหลาย

5. การวัดที่มีความแม่นยำสูง – เครื่องมือมัลติฟังก์ชั่นคลาส 0.5 พร้อมความแม่นยำในการโหลด ±3% ช่วยให้มั่นใจได้ถึงผลการทดสอบที่เชื่อถือได้และทำซ้ำได้

6.อินเทอร์เฟซหน้าจอสัมผัสที่ใช้งานง่าย – HMI ขนาด 7 นิ้วพร้อมการแสดงพารามิเตอร์แบบเรียลไทม์ เส้นโค้งแนวโน้ม การบันทึกข้อมูล และความสามารถในการส่งออก – ไม่ต้องใช้พีซีสำหรับการทดสอบขั้นพื้นฐาน

7.Remote Automation Ready – การสื่อสาร RS485/Modbus-RTU ช่วยให้สามารถทำงานร่วมกับซอฟต์แวร์พีซีสำหรับลำดับการทดสอบอัตโนมัติและการเก็บข้อมูล

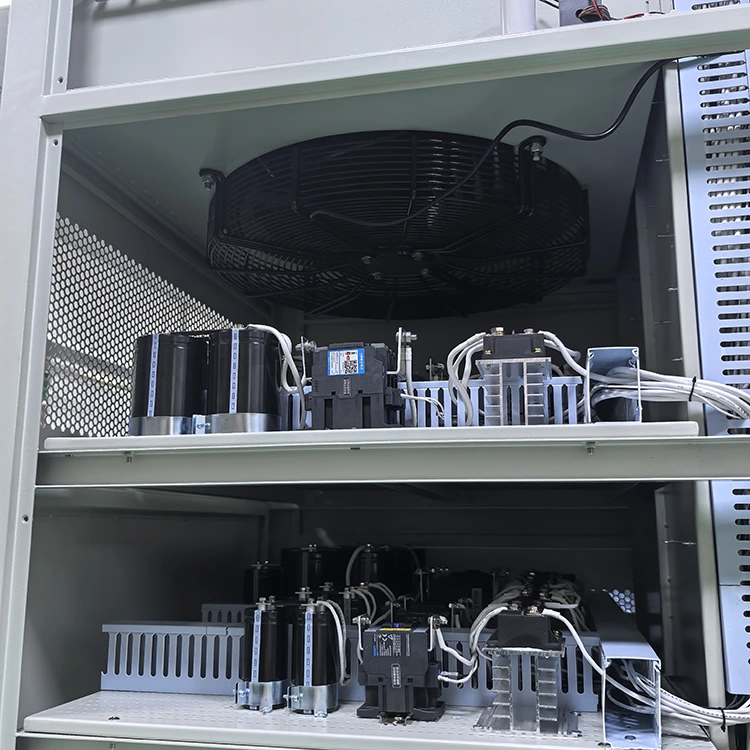

8.การทำงานที่เงียบและเป็นมิตรต่อห้องปฏิบัติการ – การระบายความร้อนด้วยอากาศแบบบังคับด้วยพัดลมแบบปรับความเร็วได้จะรักษาระดับเสียงรบกวน ≤65 dB เหมาะสำหรับสภาพแวดล้อมในห้องปฏิบัติการและสำนักงาน

9. การออกแบบที่กะทัดรัดและพกพาได้

10.ความปลอดภัยที่ครอบคลุม – การป้องกันอุณหภูมิเกิน แรงดันไฟเกิน กระแสเกิน และการหยุดฉุกเฉินช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยในระหว่างการทดสอบแบบอัตโนมัติ

การใช้งานผลิตภัณฑ์

อุตสาหกรรม	การประยุกต์ใช้เฉพาะ	คำอธิบาย
ห้องปฏิบัติการวิจัยและพัฒนา	การพัฒนาอินเวอร์เตอร์	การตรวจสอบประสิทธิภาพของอินเวอร์เตอร์พลังงานแสงอาทิตย์ มอเตอร์ขับเคลื่อน และอุปกรณ์จ่ายไฟภายใต้สภาวะโหลดแบบไม่เชิงเส้น
ห้องปฏิบัติการวิจัยและพัฒนา	การทดสอบยูพีเอส	การจำลองประเภทโหลดแบบผสม (ตัวต้านทาน + ปฏิกิริยา) เพื่อตรวจสอบการตอบสนองและประสิทธิภาพของ UPS
การประกันคุณภาพ	การทดสอบการผลิต	การทดสอบขั้นสุดท้ายสำหรับแหล่งจ่ายไฟ AC ตัวแปลงความถี่ และเครื่องชาร์จแบตเตอรี่พร้อมโปรไฟล์โหลดที่ตั้งโปรแกรมได้
การประกันคุณภาพ	การตรวจสอบความน่าเชื่อถือ	การทดสอบการเบิร์นอินในระยะยาวภายใต้สภาวะตัวประกอบกำลังแบบแปรผัน
พลังงานทดแทน	การทดสอบอินเวอร์เตอร์ PV	การทดสอบการปฏิบัติตามรหัสกริดที่ต้องมีการปรับตัวประกอบกำลังและการจำลองโหลดแบบไม่เชิงเส้น
พลังงานทดแทน	ระบบกักเก็บพลังงาน	การตรวจสอบประสิทธิภาพของ PCS (ระบบแปลงพลังงาน) ภายใต้สภาวะโหลดต่างๆ
ยานยนต์	การทดสอบเครื่องชาร์จ EV	การประเมินเครื่องชาร์จ AC ทั้งในและนอกบอร์ดสำหรับการแก้ไขตัวประกอบกำลังและประสิทธิภาพฮาร์มอนิก
ยานยนต์	การตรวจสอบตัวแปลง DC-DC	การทดสอบขั้นตอนการแปลงกำลังภายใต้โปรไฟล์โหลดแบบไดนามิก
การบินและอวกาศและกลาโหม	หน่วยกำลังภาคพื้นดิน	การตรวจสอบแหล่งกำเนิด AC ความถี่ 400Hz และความถี่แปรผันพร้อมความสามารถในการโหลดแบบรีแอกทีฟ
การศึกษาและการฝึกอบรม	เพาเวอร์ อิเล็กทรอนิกส์ แล็บ	เครื่องมือการสอนสำหรับการสาธิตตัวประกอบกำลัง กำลังไฟฟ้ารีแอกทีฟ และผลกระทบของโหลดในระบบสามเฟส

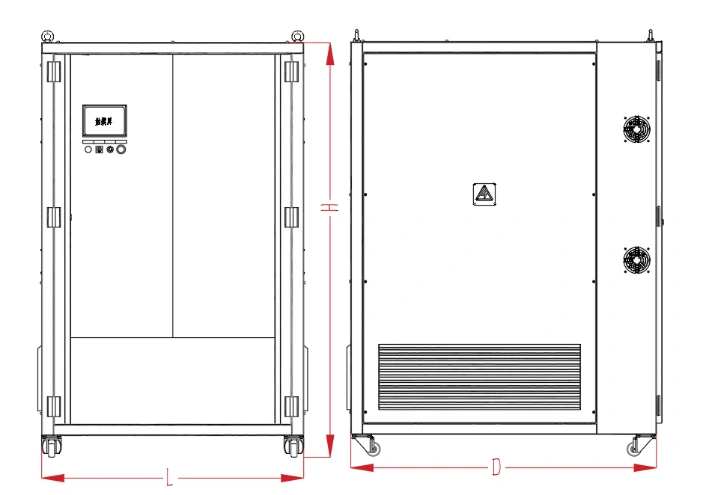

การวาดภาพและขนาด

Non-Linear Load Bank

ขนาดและน้ำหนักมาตรฐาน
ข้อมูลจำเพาะ	ลิตร(มิลลิเมตร)	ง(มิลลิเมตร)	ก(มิลลิเมตร)	น้ำหนัก (กก.)
50KVA 380V AC	800	900	1600	300
100KVA 380V AC	1500	1300	1900	550
150KVA 380V AC	1000	1000	1960	650
300KVA 380V AC	1500	1600	1900	850

แพ็คเกจและการจัดส่ง

RST Electric รับประกันการจัดส่งโหลดแบงค์ RCD แบบไม่เชิงเส้นทุกอันอย่างปลอดภัย:

● ลังสำหรับงานหนัก: ตัวเครื่องติดตั้งอยู่บนแผ่นไม้เสริมความแข็งแรงพร้อมแผ่นโฟม และปิดไว้ในลังไม้อัดสั่งทำพิเศษสำหรับการขนส่งระหว่างประเทศ

● การป้องกันการสั่นสะเทือน: ส่วนประกอบที่สำคัญได้รับการยึดแน่นด้วยการค้ำยันเพิ่มเติมเพื่อป้องกันความเสียหายระหว่างการขนส่ง

● เอกสารประกอบ: รวมรายการบรรจุภัณฑ์ รายงานการทดสอบจากโรงงาน และคู่มือการใช้งาน

● ตัวเลือกการขนส่งสินค้า: มีการขนส่งทางทะเล FCL การขนส่งทางอากาศ หรือแบบ door-to-door แบบด่วน

ทุกหน่วยผ่านการทดสอบการยอมรับจากโรงงาน (FAT) รวมถึงการเบิร์นอินแบบเต็มโหลด การตรวจสอบการสอบเทียบ และการตรวจสอบโปรโตคอลการสื่อสารก่อนจัดส่ง

Non-Linear Load Bank

เหตุใดจึงเลือก RST Electric？

มีการรับประกันอุปทานโดยตรงจากโรงงาน

RST Electric เป็นผู้ผลิตที่ได้รับการรับรองอย่างเป็นทางการในประเทศจีน โดยทุ่มเทให้กับการวิจัยและการผลิต Non-Linear Load Banks มานานกว่า 10 ปี และเป็นผู้ผลิตที่เชี่ยวชาญด้านผลิตภัณฑ์กล่องโหลด RCD ตั้งแต่การออกแบบและการประกอบตัวต้านทาน ตัวเก็บประจุ และตัวเหนี่ยวนำ ไปจนถึงการตรวจสอบผลิตภัณฑ์ขั้นสุดท้าย กระบวนการทั้งหมดได้รับการควบคุมอย่างเป็นอิสระโดยไม่ต้องจ้างบุคคลภายนอก สิ่งนี้ทำให้มั่นใจได้ถึงคุณภาพที่เสถียรและสม่ำเสมอของอุปกรณ์แต่ละชิ้นตั้งแต่เริ่มต้น รูปแบบการจัดหาโดยตรงจากโรงงานจะกำจัดส่วนเพิ่มจากพ่อค้าคนกลางทั้งหมด ทำให้ราคาโปร่งใสและตรวจสอบย้อนกลับได้ ช่วยให้ผู้ซื้อสามารถซื้อกล่องโหลดแบบไม่เชิงเส้นคุณภาพสูงที่ตรงตามมาตรฐานสากลด้วยต้นทุนที่สมเหตุสมผลมากขึ้น ซึ่งช่วยปรับปรุงประสิทธิภาพการจัดซื้อและความคุ้มทุนได้อย่างมาก

การควบคุมคุณภาพอย่างเข้มงวด

เรามีฐานการผลิตที่ได้รับการรับรองมาตรฐาน ISO 9001 พร้อมด้วยสายการผลิตเฉพาะ ก่อนที่อุปกรณ์แต่ละชิ้นจะออกจากโรงงาน อุปกรณ์จะผ่านการเสื่อมสภาพเต็มพิกัด 100% การตรวจสอบตัวประกอบกำลัง การสอบเทียบโปรโตคอลการสื่อสาร และการทดสอบที่เข้มงวดอื่นๆ เพื่อให้แน่ใจว่าไม่มีผลิตภัณฑ์ที่ไม่ได้มาตรฐานเข้าสู่ตลาด ทีมวิศวกรมืออาชีพของเราเชี่ยวชาญในการทดสอบอิเล็กทรอนิกส์กำลังและมาตรฐานการปฏิบัติตามข้อกำหนด และสามารถควบคุมทุกรายละเอียดของผลิตภัณฑ์ได้อย่างแม่นยำเพื่อให้แน่ใจว่าอุปกรณ์ทำงานได้อย่างเสถียรในสถานการณ์การทดสอบต่างๆ และตอบสนองความต้องการของการใช้งานที่หลากหลาย เช่น การวิจัยและการพัฒนา การผลิต และการทดสอบ

ประสบการณ์ความร่วมมือระดับโลก

ด้วยคุณภาพผลิตภัณฑ์ที่มั่นคงและบริการระดับมืออาชีพ เราจึงกลายเป็นซัพพลายเออร์ที่เชื่อถือได้สำหรับห้องปฏิบัติการ R&D ผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์กำลัง และสถาบันทดสอบพลังงานหมุนเวียนระดับโลก ผลิตภัณฑ์ของเราถูกส่งออกไปยังกว่า 40 ประเทศและภูมิภาค รวมถึงเยอรมนี สหรัฐอเมริกา และญี่ปุ่น เรามีสาขาการจำลองโหลดแบบไม่เชิงเส้น และมีความคุ้นเคยกับมาตรฐานการทดสอบและข้อกำหนดการจัดซื้อของอุตสาหกรรมและภูมิภาคต่างๆ เราสามารถจับคู่สถานการณ์ต่างๆ ได้อย่างแม่นยำ และมอบโซลูชันผลิตภัณฑ์ที่ปรับเปลี่ยนได้มากขึ้นสำหรับผู้ซื้อทั่วโลก

การปรับแต่งแบบเต็มมิติ

เราสามารถเสนอบริการปรับแต่งที่ครอบคลุมได้ ช่วงกำลังครอบคลุม 30kVA ถึง 300VA+ และแรงดันไฟฟ้ารองรับข้อกำหนดมาตรฐาน เช่น 380V และ 400V รวมถึงข้อกำหนดที่ปรับแต่งเอง สามารถเลือกประเภทโหลดเป็นความต้านทานบริสุทธิ์ ส่วนผสม RCD หรืออัตราส่วน RLC ที่กำหนดเองได้ ความแม่นยำของขั้นตอน วิธีการควบคุม และอินเทอร์เฟซการสื่อสารทั้งหมดสามารถปรับได้ตามต้องการ ซึ่งตรงตามข้อกำหนดการทดสอบเฉพาะของผู้ซื้อแต่ละรายอย่างสมบูรณ์แบบ และสามารถใช้งานได้โดยไม่ต้องดัดแปลงเพิ่มเติม

รับประกันบริการหลังการขาย

เรามีระยะเวลาจัดส่งที่ยืดหยุ่น โมเดลมาตรฐานจะได้รับการจัดส่งภายใน 20-25 วัน และโมเดลแบบกำหนดเองภายใน 30-45 วัน เราสามารถปรับให้เข้ากับแผนการผลิตและการทดสอบของผู้ซื้อได้อย่างยืดหยุ่น สินค้ามาพร้อมกับรายงานการทดสอบฉบับสมบูรณ์ ใบรับรองการสอบเทียบ คู่มือผู้ใช้ และวัสดุอื่นๆ ผลิตภัณฑ์ทั้งหมดมีการรับประกัน 12 เดือน ในช่วงระยะเวลาการรับประกัน เราให้บริการวินิจฉัยข้อบกพร่องจากระยะไกล บริการจัดส่งชิ้นส่วนอะไหล่ ตลอดจนการสนับสนุนด้านเทคนิค เช่น การกำหนดกระบวนการทดสอบ และการแก้ไขจุดบกพร่องถึงสถานที่ เรามุ่งมั่นอย่างเต็มที่ในการปกป้องผู้ซื้อตลอดกระบวนการ
