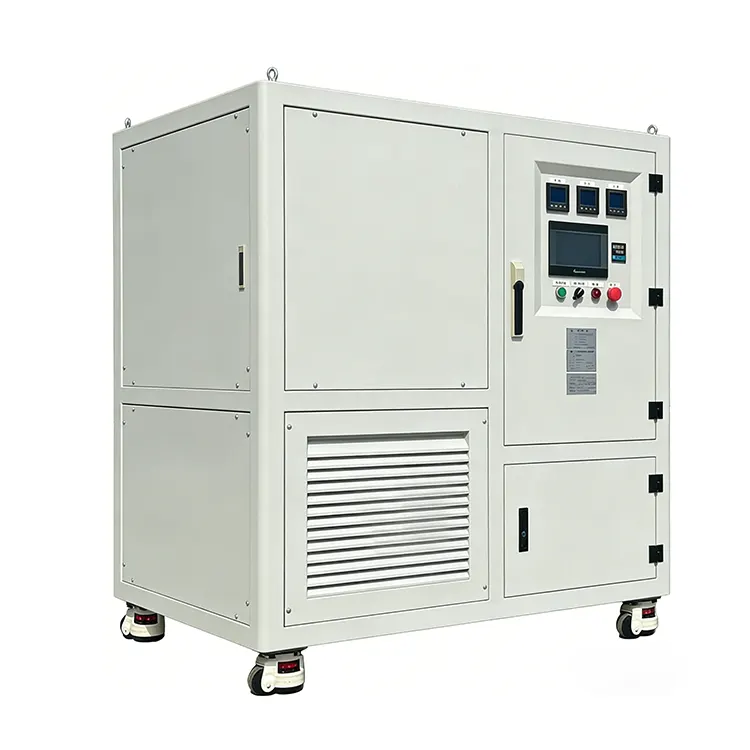

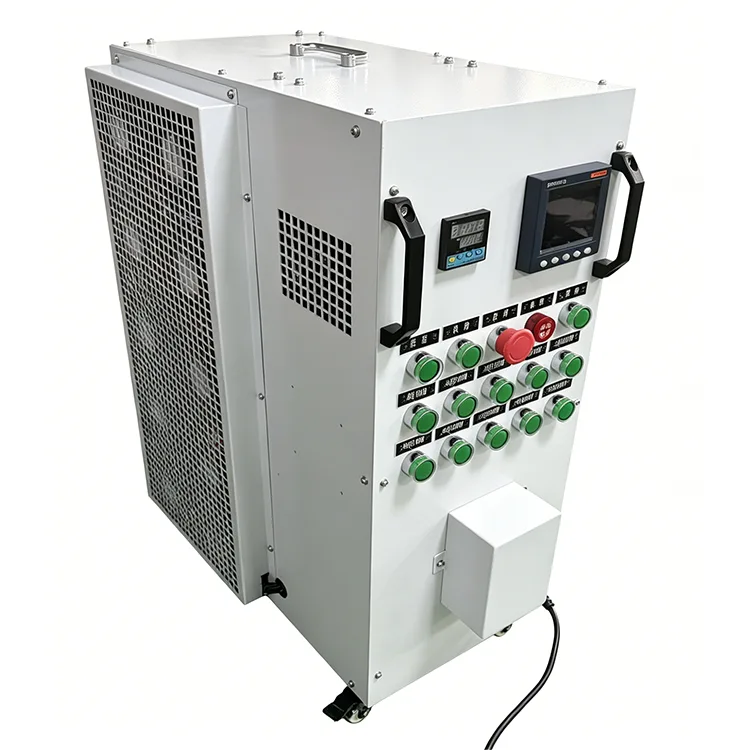

ธนาคารโหลด RLC

หน่วยนี้มีอินเทอร์เฟซภายในหน้าจอสัมผัสพร้อมการบันทึกข้อมูลแบบเรียลไทม์และการแสดงเส้นโค้ง รวมถึงรีโมทคอนโทรล RS485/Modbus-RTU ผ่านซอฟต์แวร์พีซี ตั้งอยู่ในตู้ขนาดกะทัดรัดเคลื่อนที่ได้พร้อมระบบระบายความร้อนด้วยอากาศและการทำงานเสียงรบกวน ≤65dB เหมาะสำหรับห้องปฏิบัติการในร่มและสภาพแวดล้อมการผลิต

ประเภทโหลด

RLC Load Bank จาก RST Electric แสดงให้เห็นถึงการเปลี่ยนแปลงกระบวนทัศน์จากการทดสอบโหลดแบบต้านทานอย่างเดียวแบบดั้งเดิม ออกแบบมาสำหรับวิศวกรและนักวิจัยที่ต้องการจำลองโหลดไฟฟ้าในโลกแห่งความเป็นจริง พร้อมด้วยส่วนประกอบกำลังรีแอกทีฟและแฟคเตอร์กำลังที่แตกต่างกัน RLC Load Bank นี้รวมโหลดที่แตกต่างกันสามประเภท: ตัวต้านทาน (R) สำหรับการจำลองกำลังไฟฟ้าแอ็กทีฟล้วนๆ, อุปนัย (L) สำหรับสภาวะตัวประกอบกำลังที่ล่าช้า และแบบคาปาซิทีฟ (C) สำหรับสถานการณ์ตัวประกอบกำลังชั้นนำ ด้วยการรวมองค์ประกอบเหล่านี้ โหลดแบงค์ RLC จึงสามารถจำลองคุณลักษณะทางไฟฟ้าของมอเตอร์ แหล่งจ่ายไฟ ระบบ UPS และอินเวอร์เตอร์ที่ผูกกับกริดได้อย่างแม่นยำ ช่วยให้สามารถตรวจสอบประสิทธิภาพได้อย่างครอบคลุมภายใต้สภาวะการทำงานที่สมจริง

โหมดการทำงาน

ความละเอียดขั้นตอนการโหลดคือ 0.1kW ชั้นนำของอุตสาหกรรมสำหรับโหมด Resistive และ 0.1kvar สำหรับโหมด RLC ช่วยให้สามารถปรับพารามิเตอร์การทดสอบอย่างละเอียดได้อย่างแม่นยำ ความแม่นยำในการโหลดจะคงอยู่ที่ ±3% ทำให้มั่นใจได้ถึงผลการทดสอบที่สามารถทำซ้ำและเชื่อถือได้ หน่วยรองรับโหมดการทำงานที่แตกต่างกันสองโหมด: โหมดโหลด R (ตัวต้านทานบริสุทธิ์) และโหมดโหลด RLC (ตัวต้านทานแบบรวม อินดัคทีฟ และคาปาซิทีฟ) เลือกผ่านอินเทอร์เฟซหน้าจอสัมผัสที่ใช้งานง่าย สามารถปรับตัวประกอบกำลังได้อย่างต่อเนื่องในช่วง 0.65 ถึง 1.0 (ล้าหลังหรือนำ) ให้ความยืดหยุ่นอย่างเต็มที่สำหรับการทดสอบการปฏิบัติตามมาตรฐาน

การควบคุมโหมดคู่

การทำงานในพื้นที่ผ่านหน้าจอสัมผัสความละเอียดสูงขนาด 7 นิ้วจะแสดงแรงดันไฟฟ้า กระแสไฟฟ้า กำลัง ความถี่ และตัวประกอบกำลังแบบเรียลไทม์ พร้อมด้วยกราฟแนวโน้มแบบเรียลไทม์สำหรับแต่ละพารามิเตอร์ การบันทึกและส่งออกข้อมูลมีอยู่ในตัว ช่วยให้วิศวกรสามารถบันทึกผลการทดสอบเพื่อการวิเคราะห์ได้ สำหรับลำดับการทดสอบอัตโนมัติ โหลดแบงค์รองรับการสื่อสารระยะไกล RS485/Modbus-RTU ช่วยให้สามารถทำงานร่วมกับซอฟต์แวร์บนพีซีสำหรับการโหลดจากระยะไกล การรับข้อมูล และการสร้างรายงาน ในฐานะผู้ผลิต RLC Load Bank ที่เชื่อถือได้ในประเทศจีน RST Electric ผสมผสานความเชี่ยวชาญด้านการทดสอบกำลังมากกว่า 10 ปีเข้ากับวิศวกรรมที่มีความแม่นยำ เพื่อมอบโซลูชันที่เร่งการพัฒนาผลิตภัณฑ์และรับประกันการปฏิบัติตามมาตรฐานสากล

ข้อมูลจำเพาะทางเทคนิค

คุณสมบัติผลิตภัณฑ์

การจำลองโหลดแบบไม่เชิงเส้น RLC – ผสานรวมองค์ประกอบด้านความต้านทาน อุปนัย และคาปาซิทีฟ เพื่อจำลองโหลดในโลกแห่งความเป็นจริงอย่างแม่นยำด้วยตัวประกอบกำลังที่ปรับได้ตั้งแต่ 0.65 ถึง 1.0 (ล้าหลังหรือนำ)

การควบคุมอิสระสามเฟส – แต่ละเฟสสามารถโหลดแยกกันได้ ช่วยให้สามารถทดสอบโหลดที่ไม่สมดุลสำหรับอินเวอร์เตอร์สามเฟส ระบบ UPS และอุปกรณ์จ่ายไฟได้

ความละเอียดในการโหลดแบบละเอียดพิเศษ – การเพิ่มทีละขั้น 0.1kW (ตัวต้านทาน) และ 0.1kvar (RLC) ช่วยให้สามารถจำลองรูปแบบโหลดในโลกแห่งความเป็นจริงได้อย่างแม่นยำ มีเวอร์ชันความแม่นยำสูงกว่า (ขั้นขั้นต่ำ 0.001kvar) สำหรับการทดสอบการป้องกันการหลุดร่อน

โหมดการทำงานแบบคู่ – สลับได้ระหว่างโหมด Pure Resistive (R) และโหมด RLC แบบรวม เพื่อรองรับข้อกำหนดในการทดสอบที่หลากหลาย

การวัดที่มีความแม่นยำสูง – เครื่องมือมัลติฟังก์ชั่นคลาส 0.5 ที่มีความแม่นยำในการโหลด ±3% ช่วยให้มั่นใจถึงผลการทดสอบที่เชื่อถือได้และทำซ้ำได้

อินเทอร์เฟซหน้าจอสัมผัสที่ใช้งานง่าย – HMI ขนาด 7 นิ้วพร้อมการแสดงพารามิเตอร์แบบเรียลไทม์ เส้นโค้งแนวโน้ม การบันทึกข้อมูล และความสามารถในการส่งออก – ไม่ต้องใช้พีซีสำหรับการทดสอบขั้นพื้นฐาน

พร้อมระบบอัตโนมัติระยะไกล – การสื่อสาร RS485/Modbus-RTU ช่วยให้สามารถทำงานร่วมกับซอฟต์แวร์พีซีสำหรับลำดับการทดสอบอัตโนมัติและการเก็บข้อมูล สามารถเลือกโมดูลการสื่อสารอีเทอร์เน็ตได้

การทำงานที่เงียบสงบเป็นมิตรกับห้องปฏิบัติการ – การระบายความร้อนด้วยอากาศด้วยพัดลมแบบปรับความเร็วได้จะรักษาระดับเสียงรบกวน ≤65 dB เหมาะสำหรับสภาพแวดล้อมในห้องปฏิบัติการและสำนักงาน

การออกแบบที่กะทัดรัดและเคลื่อนที่ได้ – ติดตั้งล้อเลื่อนและวงแหวนยกเพื่อการเคลื่อนย้ายที่ง่ายดายภายในห้องปฏิบัติการ

การป้องกันความปลอดภัยที่ครอบคลุม – อุณหภูมิสูงเกิน แรงดันไฟเกิน กระแสไฟเกิน การตรวจจับความผิดปกติของพัดลม และการหยุดฉุกเฉิน ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยในระหว่างการทดสอบแบบอัตโนมัติ

การใช้งานผลิตภัณฑ์

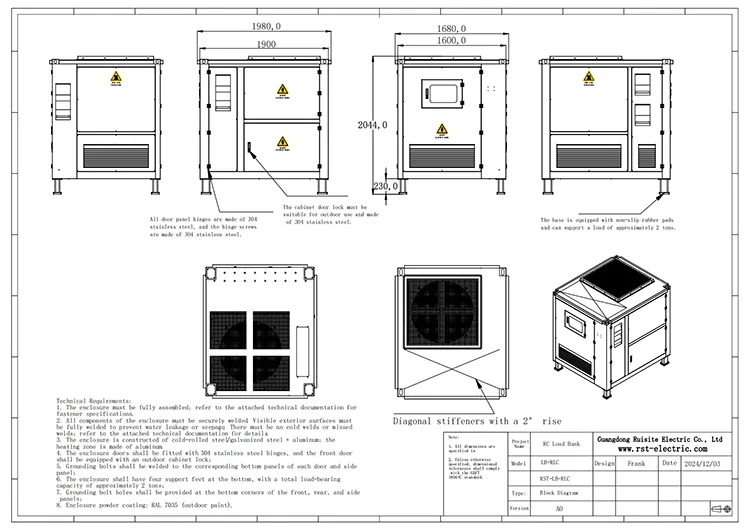

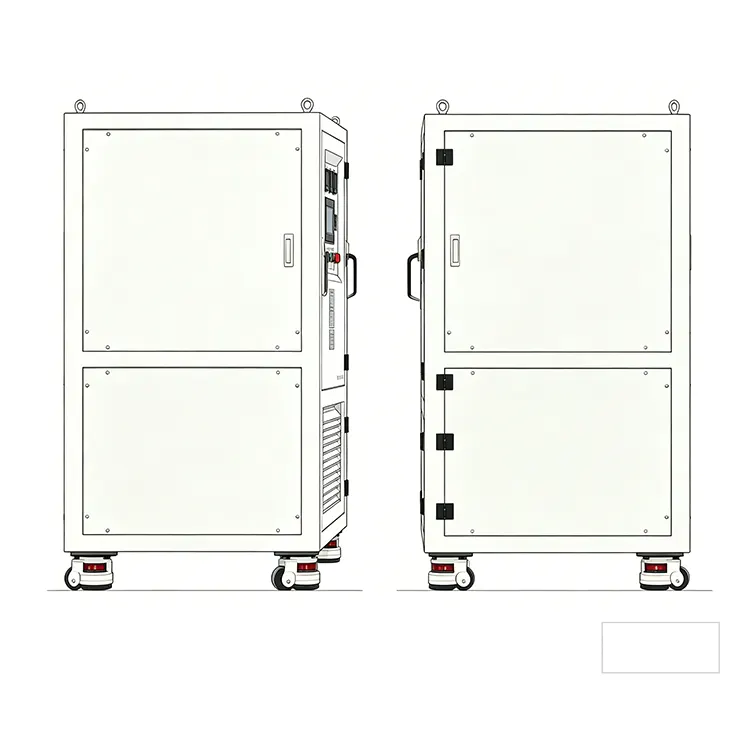

ขนาดและน้ำหนัก

หมายเหตุ: ขนาดและน้ำหนักใช้สำหรับการกำหนดค่ามาตรฐาน รุ่นที่กำหนดเองอาจแตกต่างกันไป

บรรจุภัณฑ์และการจัดส่ง

RST Electric รับประกันการจัดส่ง RLC Load Bank ทุกอันอย่างปลอดภัย:

ลังสำหรับงานหนัก: ตัวเครื่องติดตั้งอยู่บนแผ่นไม้เสริมความแข็งแรงพร้อมแผ่นโฟม และปิดล้อมไว้ในลังไม้อัดสั่งทำพิเศษสำหรับการขนส่งระหว่างประเทศ

การป้องกันการสั่นสะเทือน: ส่วนประกอบที่สำคัญได้รับการยึดแน่นด้วยการค้ำยันเพิ่มเติมเพื่อป้องกันความเสียหายระหว่างการขนส่ง

เอกสารประกอบ: รวมรายการบรรจุภัณฑ์ รายงานการทดสอบจากโรงงาน และคู่มือการใช้งานไว้ด้วย

ตัวเลือกการขนส่ง: มีการขนส่งทางทะเล FCL การขนส่งทางอากาศ หรือแบบ door-to-door ด่วน

ทุกหน่วยผ่านการทดสอบการยอมรับจากโรงงาน (FAT) รวมถึงการเบิร์นอินแบบเต็มโหลด การตรวจสอบการสอบเทียบ และการตรวจสอบโปรโตคอลการสื่อสารก่อนจัดส่ง

เกี่ยวกับ อาร์เอสที อิเล็คทริค

เราเป็นผู้ผลิตที่ได้รับการรับรองซึ่งตั้งอยู่ในประเทศจีน โดยเชี่ยวชาญด้าน RLC Load Banks (Resistive, Inductive, Capacitive) มานานกว่า 10 ปี

การควบคุมภายในบริษัทที่สมบูรณ์สำหรับการออกแบบ การประกอบ และการทดสอบตัวต้านทาน ตัวเหนี่ยวนำ และตัวเก็บประจุ - รับประกันคุณภาพที่สม่ำเสมอและการจำลองมุมเฟสที่แม่นยำ

การกำหนดราคาโดยตรงจากโรงงานสำหรับ RST Series RLC Load Bank ทุกตัว พร้อมโครงสร้างต้นทุนที่โปร่งใสและไม่มีพ่อค้าคนกลาง

การประกันคุณภาพ

โรงงานที่ได้รับการรับรองมาตรฐาน ISO 9001 พร้อมสายการผลิตเฉพาะสำหรับโหลดแบงก์ RLC รวมถึงสถานีขดลวดแยกสำหรับตัวเหนี่ยวนำ

การทดสอบจากโรงงาน 100% รวมถึงเบิร์นอินแบบเต็มโหลด การตรวจสอบตัวประกอบกำลัง (0.65 ถึง 1.0) การทดสอบเรโซแนนซ์ และการตรวจสอบโปรโตคอลการสื่อสาร

ทีมวิศวกรที่มีประสบการณ์ซึ่งเชี่ยวชาญด้านการทดสอบอิเล็กทรอนิกส์กำลัง การปฏิบัติตามข้อกำหนดการป้องกันการหลุดออก (IEEE 1547 / IEC 62116) และมาตรฐานการจำลองกำลังไฟฟ้ารีแอกทีฟ

ประสบการณ์ระดับโลก ซัพพลายเออร์ที่เชื่อถือได้

ซัพพลายเออร์ที่ได้รับการพิสูจน์แล้วในห้องปฏิบัติการ R&D ผู้ผลิตอินเวอร์เตอร์ ศูนย์ทดสอบของ UPS และหน่วยรับรองพลังงานหมุนเวียนทั่วโลก

ประวัติการส่งออกไปยังกว่า 45 ประเทศ รวมถึงเยอรมนี สหรัฐอเมริกา ญี่ปุ่น เกาหลีใต้ ออสเตรเลีย และบราซิล

ความเชี่ยวชาญด้านโดเมนเชิงลึกในการใช้งานที่ต้องการการจำลองโหลด RLC ที่แม่นยำสำหรับการทดสอบการป้องกันการหลุด การวิเคราะห์ฮาร์มอนิก และการทำโปรไฟล์โหลดแบบไดนามิก

การปรับแต่งที่ไม่มีที่สิ้นสุด

อัตรากำลัง: 10kVA ถึง 5,000kVA+ (กำหนดเองได้)

แรงดันไฟฟ้า: 110V, 220V, 380V, 400V, 415V, 480V, 690V, 11kV, 33kV, กำหนดเอง

ประเภทโหลด: R / L / C / RL / RC / LC / RLC (รวมกันใด ๆ )

ความละเอียดของขั้นตอน: มาตรฐาน 0.1kW/kvar (ขั้นตอนที่ละเอียดยิ่งขึ้นแบบกำหนดเองสามารถใช้ได้จนถึง 0.001kW/kvar สำหรับการทดสอบที่มีความแม่นยำสูง)

การควบคุม: หน้าจอสัมผัส / ซอฟต์แวร์พีซี / PLC / คอนโซลควบคุมแบบกำหนดเอง

การสื่อสาร: RS485/Modbus / Ethernet / CAN / โปรโตคอลแบบกำหนดเอง

ความถี่: 50Hz / 60Hz / 400Hz / ความถี่ตัวแปร

การจัดส่งที่เชื่อถือได้และการสนับสนุนตลอดอายุการใช้งาน

เวลานำมาตรฐาน: 20-25 วันสำหรับการกำหนดค่ามาตรฐาน 30-45 วันสำหรับอัตราส่วน RLC แบบกำหนดเองและหน่วยกำลังสูง

เอกสารที่ครอบคลุม: รายงานการทดสอบจากโรงงาน, ใบรับรองการสอบเทียบ (ตรวจสอบย้อนกลับได้ตามมาตรฐานระดับชาติ), คู่มือผู้ใช้, ประกาศ CE

รับประกัน 12 เดือนพร้อมการแก้ไขปัญหาระยะไกล การจัดส่งอะไหล่ และการทดสอบการใช้งานนอกสถานที่เพิ่มเติม

การสนับสนุนทางเทคนิคสำหรับการพัฒนาขั้นตอนการทดสอบ (รวมถึงการสร้างแผนการทดสอบป้องกันการสะดุด) การตั้งค่าการวิเคราะห์ฮาร์โมนิก และการทดสอบการใช้งานภาคสนาม

การประยุกต์ใช้ RLC Load Bank ในอุตสาหกรรมและการพาณิชย์

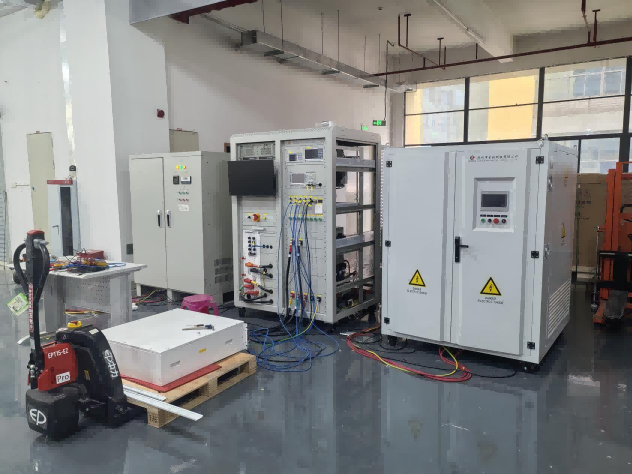

ระบบกักเก็บพลังงาน—กรณีศึกษาโครงการ

1.ความเป็นมาของโครงการ

1.1 โปรไฟล์ลูกค้าด้วยการใช้งานระบบกักเก็บพลังงานขนาดใหญ่ในสภาพแวดล้อมทางอุตสาหกรรมและพาณิชยกรรม การตรวจสอบประสิทธิภาพของตู้เก็บพลังงานก่อนออกจากโรงงาน หลังการติดตั้ง และตลอดวงจรการทำงานและการบำรุงรักษาจึงถือเป็นสิ่งสำคัญ อย่างไรก็ตาม ก่อนที่ระบบกักเก็บพลังงานจะสามารถเชื่อมต่อกับโครงข่ายได้ นั้นจะต้องผ่านการทดสอบโหลดอย่างเข้มงวดเพื่อตรวจสอบความเสถียร ความน่าเชื่อถือ และความปลอดภัยภายใต้สภาวะการทำงานในโลกแห่งความเป็นจริง

ความท้าทายของโครงการ:

ผู้รวบรวมอุปกรณ์การทำเหมืองและผู้รวบรวมพลังงานในท้องถิ่นของอินโดนีเซีย ให้บริการโซลูชั่นการจ่ายไฟสำหรับเครื่องจักรขุดเจาะและยกของในเหมืองแบบเปิด

1.2 จุดความเจ็บปวดในการปฏิบัติงานที่ไซต์งาน

1.การสูญเสียการควบคุมสมดุลพลังงานในไมโครกริดนอกกริด: ไมโครกริดนอกกริดที่มี PV + BESS บรรจุในภาชนะ มอเตอร์รอกเจาะจะสร้างพลังงานหมุนเวียนมหาศาลในระหว่างการลดระดับลง แบตเตอรี่ชาร์จเต็มตอนเที่ยง ไฟส่วนเกินกระชาก DC บัส บ่อยครั้งทำให้ PCS ปิดเครื่องด้วยแรงดันไฟฟ้าเกิน ทำให้งานเจาะหยุดลง

2. ขาดอุปกรณ์ทดสอบเฉพาะ: ตัวต้านทานพลาสติกราคาถูกของแท้ล้มเหลวภายใน 2-3 เดือนภายใต้ความชื้นสูงตามชายฝั่ง ฝุ่น และความผันผวนของอุณหภูมิในวงกว้าง ทำให้เกิดการพังทลายของ IGBT บ่อยครั้งและความเสียหายของ BMS ไม่มีอุปกรณ์โหลดแบบปรับได้กำลังสูงในสถานที่ ทำให้เป็นไปไม่ได้ที่จะทำการทดสอบโหลดเต็มกำลังอย่างอิสระ

3.ไม่มีอุปกรณ์ทดสอบที่ได้มาตรฐานสำหรับการผลิตตู้เก็บพลังงาน: ไม่สามารถดำเนินการปล่อยเต็มความจุ ป้องกันการหลุดออก และการตรวจสอบโหลดที่ไม่สมดุลก่อนส่งมอบ ซึ่งนำไปสู่การร้องเรียนเรื่องความไม่สอดคล้องกันของกำลังการผลิตหลังการขาย

4.ไม่มีภาระการคายประจุแบบเคลื่อนที่สำหรับการบำรุงรักษา ESS ประจำปี เจ้าหน้าที่ไม่สามารถปล่อยไฟฟ้าแรงสูงที่ตกค้างได้อย่างปลอดภัยในระหว่างการยกเครื่องตู้ ส่งผลให้เกิดอันตรายจากไฟฟ้าช็อต

1.3 Project DemandSupply โซลูชันโหลดสองชุดสำหรับตู้เก็บพลังงาน C&I:

1. ตัวต้านทานการปล่อยเบรกแบบไดนามิกในตัวที่ติดตั้งภายในตู้ PCS สำหรับการกระจายพลังงานแรงดันไฟฟ้าเกินแบบเรียลไทม์

2. โหลดการทดสอบจากโรงงาน (โหลดอิเล็กทรอนิกส์ DC + โหลด AC ที่ตั้งโปรแกรมได้ RLC 3 เฟส) สำหรับการตรวจสอบออฟไลน์ ESS

3.โหลดแบตเตอรีต้านทานแบบเคลื่อนที่สำหรับการทำงานนอกสถานที่ การบำรุงรักษา และการจ่ายพลังงานส่วนเกินในไมโครกริดสำหรับการขุดนอกกริด

จากข้อกำหนดข้างต้น ลูกค้าจึงตัดสินใจแนะนำตู้โหลด AC อัจฉริยะเป็นอุปกรณ์ทดสอบหลักสำหรับการทดสอบการยอมรับการเชื่อมต่อโครงข่ายของตู้เก็บพลังงาน

2. ข้อมูลจำเพาะทางเทคนิคหลักและข้อดีการออกแบบ

2.1 พารามิเตอร์การจับคู่ระบบแบบเต็ม

2. ข้อดีการออกแบบหลัก 2 ประการสำหรับการจัดเก็บพลังงานเชิงพาณิชย์และอุตสาหกรรม

ข้อได้เปรียบ 1: การออกแบบสภาพแวดล้อมที่รุนแรงที่ปรับเปลี่ยนได้กว้างสำหรับการขุดกลางแจ้ง ตัวต้านทานการเบรกเปลือกอลูมิเนียม ESS ใช้กระถางอนินทรีย์ทนไฟและขั้วต่อเซรามิก สเปรย์ป้องกันเกลือ ฝุ่นและฝน ทำงานได้อย่างเสถียรตั้งแต่ -55 ℃ ~ + 250 ℃ เข้ากันได้อย่างลงตัวกับรูปแบบตู้เก็บของกลางแจ้งสำหรับการขุดชายฝั่งเจนไน ไม่มีความเสี่ยงจากเปลวไฟภายในภาชนะ BESS ที่ปิดสนิท

ข้อได้เปรียบ 2: การทดสอบจากโรงงานที่ครอบคลุมเต็มรูปแบบเพื่อขจัดปัญหาที่ซ่อนอยู่หลังการขาย อุปกรณ์โหลดคู่ DC+RLC จำลองโหลดแบบผสมระหว่างช่วงพีค/นอกช่วงพีคจริงของโรงงาน ทำการทดสอบออฟไลน์บังคับ 4 รายการก่อนส่งมอบ ESS: การติดฉลากความจุ การคัดกรองอายุของเซลล์ การปฏิบัติตามข้อกำหนดการป้องกันการหลุดออก ความทนทานต่อโหลดที่ไม่สมดุล รายงานการทดสอบทั้งหมดสามารถส่งออกเป็นเอกสารการจัดส่งอย่างเป็นทางการสำหรับการยอมรับกริดในท้องถิ่นของอินเดีย

ข้อได้เปรียบ 3: การป้องกันการเชื่อมต่อกันด้านความปลอดภัยแบบสองชั้นสำหรับตัวต้านทานการประจุบัส ESS DC เปิดใช้งานภายใน <40ms เมื่อแรงดันไฟฟ้าของบัสเกินเกณฑ์ความปลอดภัย ร่วมมือกับระบบการจัดการพลังงานของ EMS เพื่อทราบถึงการกระจายพลังงานแบบแบ่งระดับ: พลังงานส่วนเกินเล็กน้อยที่ใช้โดยตัวต้านทานในตัว พลังงานส่วนเกินขนาดใหญ่จะเปลี่ยนเป็นโหลดแบตเตอรีแบบเคลื่อนที่โดยอัตโนมัติ หลีกเลี่ยงการพังทลายของแรงดันไฟฟ้าสูงของ BMS และโมดูลพลังงานในทันที

ข้อได้เปรียบ 4: โครงสร้างแบบโมดูลาร์และปลั๊กแอนด์เพลย์ ลดต้นทุนด้านวิศวกรรม อุปกรณ์โหลดทั้งหมดใช้การออกแบบโมดูลาร์แบบแยกส่วน ตัวต้านทานในตัวรองรับการติดตั้งด้วยสกรูอย่างรวดเร็วภายในตู้ PCS ตู้โหลดแบบเคลื่อนที่ที่มีขั้วต่อสายเคเบิลด่วนมาตรฐาน ไม่จำเป็นต้องทำการเปลี่ยนแปลงแบบกำหนดเองที่ซับซ้อนสำหรับรุ่นตู้เก็บพลังงานที่มีอยู่ ลดระยะเวลาการประกอบและการติดตั้งลง 60% โมดูลโหลด ระบบควบคุม และส่วนประกอบทำความเย็นถูกรวมไว้ในโครงสร้างเดียว ซึ่งติดตั้งด้วยลูกล้อเพื่ออำนวยความสะดวกในการเคลื่อนย้ายภายในสถานที่ทดสอบ

3. มาตรฐานการติดตั้งและการว่าจ้างนอกสถานที่

3.1 มาตรฐานการเตรียมก่อนการติดตั้ง

1. ยืนยันแรงดันไฟฟ้าบัส ESS PCS DC จับคู่ความต้านทานของตัวต้านทานและพารามิเตอร์กำลังเพื่อหลีกเลี่ยงการกระจายต่ำเกินไป

2. ตรวจสอบช่องระบายอากาศภายในตู้ สำรองพื้นที่กระจายความร้อนอิสระสำหรับตัวต้านทานเบรกในตัว เพื่อป้องกันการสะสมความร้อนภายในตู้เก็บของที่ปิดสนิท

3. ปรับเทียบอุปกรณ์โหลด DC และ RLC ผ่านมิเตอร์ไฟฟ้ามาตรฐานก่อนการทดสอบจากโรงงาน ตรวจสอบให้แน่ใจว่าข้อมูลการทดสอบมีข้อผิดพลาด ≤±0.5%

3.2 กระบวนการติดตั้งทีละขั้นตอน

1. การติดตั้งตัวต้านทานการคายประจุในตัว: แก้ไขตัวยึดสองตัวบนโครงยึดด้านในของ PCS เชื่อมต่อเทอร์มินัลฉนวนเซรามิกเข้ากับขั้วบวกและขั้วลบของบัส DC ด้วยสายทองแดงหุ้มฉนวน ติดตั้งเซ็นเซอร์อุณหภูมิที่เชื่อมโยงกับการป้องกันความร้อนสูงเกินไปของ EMS

2. การทดสอบรูปแบบการโหลด: แยกพื้นที่โหลด DC และพื้นที่โหลด AC RLC ในเวิร์กช็อปการผลิต ESS ติดตั้งบัสกราวด์อิสระเพื่อกำจัดการทดสอบการรบกวนแบบคงที่

3. การจัดวางตู้โหลดแบบเคลื่อนที่: ติดตั้งบนพื้นราบข้างภาชนะเก็บพลังงานกลางแจ้ง เก็บระยะห่างการกระจายความร้อน 1.5 ม. รอบตู้ เชื่อมต่อตัวเชื่อมต่อที่รวดเร็วกับพอร์ตปล่อยสำรอง ESS

3.3 ขั้นตอนการว่าจ้างมาตรฐาน (3 ขั้นตอน)

ขั้นตอนที่ 1: การทดสอบการทดสอบโรงงานแบบออฟไลน์

1. การทดสอบโหลด DC แบบไม่มีโหลด ตรวจสอบโหมดการปล่อยกระแสไฟคงที่ / คงที่

2. โหลด ESS PACK ไปที่กำลังไฟพิกัด 100% รันการทดสอบความสามารถในการคายประจุต่อเนื่อง 4 ชั่วโมง บันทึกข้อมูลความแตกต่างของแรงดันไฟฟ้าของเซลล์

3. ใช้งานโหลด RLC เพื่อจำลองไฟฟ้าขัดข้องกะทันหันของกริด การทดสอบการป้องกันการสะดุดอย่างสมบูรณ์ (เวลาตัดการทำงานของ PCS ≤200ms เป็นไปตามมาตรฐานกริดของอินเดีย)

ขั้นตอนที่ 2: การทดสอบการทำงานของข้อต่อระบบที่เชื่อมโยงกับตัวต้านทานในตัว

1. จำลองการตอบสนองพลังงานรีเจนเนอเรชั่นของมอเตอร์รอกไปยังบัส DC ตรวจสอบการเปิดสวิตช์อัตโนมัติของตัวต้านทานการเบรก บันทึกเส้นโค้งการหนีบแรงดันไฟฟ้าของบัส

2. จำลองแบตเตอรี่ที่ชาร์จเต็ม + เอาต์พุต PV เต็ม ทดสอบตรรกะการกระจายพลังงานอย่างช้าๆ ระหว่างตัวต้านทานในตัวและแบตเตอรีแบบเคลื่อนที่

ขั้นตอนที่ 3: การว่าจ้างการยอมรับไมโครกริดของไซต์การขุด

1. ดำเนินการขุดเจาะอุปกรณ์เต็มโหลดเป็นเวลา 8 ชั่วโมงติดต่อกัน ตรวจสอบความถี่การปิดระบบ ESS ก่อนและหลังการจับคู่โหลด

2. ดำเนินการทดสอบจำลองการบำรุงรักษา: ตัดกำลังหลัก ESS ออก ทริกเกอร์โหลดตัวต้านทานเพื่อปล่อยแรงดันไฟฟ้าสูงของบัสตกค้าง ยืนยันแรงดันไฟฟ้าตกค้างเป็นศูนย์หลังจากผ่านไป 3 นาทีเพื่อการยกเครื่องอย่างปลอดภัย

3.4 ตัวบ่งชี้ผ่านมาตรฐานการยอมรับ

1. อัตราความล้มเหลวในการปิดระบบแรงดันเกิน ESS ลดลงเหลือศูนย์ภายใต้สภาพการทำงานของการขุดเต็มรูปแบบ

2. ข้อผิดพลาดเกี่ยวกับความสามารถในการคายประจุจริงของ ESS ควบคุมภายใน ± 1% ผ่านการสอบเทียบโหลด DC

3. PCS ผ่านการตรวจสอบที่เชื่อมต่อกับกริดของสำนักงานพลังงานท้องถิ่นของอินเดียพร้อมบันทึกการทดสอบที่สมบูรณ์จากอุปกรณ์โหลด RLC

4. การแก้ไขปัญหาและบริการบำรุงรักษาหลังการขาย

4.1 คู่มือการแก้ไขปัญหาข้อผิดพลาดทั่วไปสำหรับการโหลดการจับคู่ ESS

4.2 มาตรฐานรอบการบำรุงรักษาปกติ

1. การตรวจสอบรายเดือน (วิศวกรลูกค้านอกสถานที่): ตรวจสอบการกัดกร่อนของเปลือกตัวต้านทาน, อายุของฉนวนขั้วต่อ, สถานะการทำงานของพัดลมของตู้โหลด

2. การสอบเทียบรายไตรมาส: ตรวจสอบความแม่นยำในการทดสอบโหลด DC & RLC อีกครั้งด้วยเครื่องมือวัดกำลังมาตรฐาน

3. การบำรุงรักษาเชิงลึกประจำปี: ถอดตัวต้านทานเปลือกอลูมิเนียมออกเพื่อทำความสะอาดฝุ่นภายใน แทนที่ส่วนประกอบการปลูกที่มีอายุมากขึ้นสำหรับอุปกรณ์การทำงานกลางแจ้งในระยะยาว

4.3 ระบบสนับสนุนบริการหลังการขายทั่วโลก

1. รับประกันเต็ม 12 เดือนสำหรับอุปกรณ์โหลดทั้งหมด ตัวต้านทานที่เสียหายและโมดูลโหลดคอร์รองรับการเปลี่ยนฟรีภายในระยะเวลารับประกัน

2. การแก้ไขปัญหาออนไลน์ระยะไกล: จัดทำคู่มือการใช้งานภาษาอังกฤษและการสนับสนุนด้านเทคนิควิดีโอแบบเรียลไทม์สำหรับลูกค้าชาวอินเดียผ่านทาง WhatsApp และอีเมล

3. สินค้าคงคลังอะไหล่ในต่างประเทศ: สต็อกตัวต้านทานเบรกหลักและอุปกรณ์เสริมโหลดในคลังสินค้าเอเชียตะวันออกเฉียงใต้ ระยะเวลาในการจัดส่ง ≤7 วันทำการสำหรับชิ้นส่วนทดแทน

4. บริการอัปเกรดทางเทคนิคตลอดอายุการใช้งาน: จัดเตรียมรูปแบบการจับคู่พารามิเตอร์ฟรีเมื่อลูกค้าขยายความจุ ESS หรืออัปเดตอุปกรณ์การขุด

5. ผลลัพธ์ของโครงการ

5.1 ผลการปรับปรุงการปฏิบัติงานหลัก

1. การทำงานที่เสถียรของการขุดนอกกริด ESS: ข้อผิดพลาดในการปิดระบบแรงดันไฟเกินของ PCS รายวัน 3-5 ครั้งเดิมถูกกำจัดอย่างสมบูรณ์ อุปกรณ์ขุดเจาะเวลาดำเนินการต่อเนื่องเพิ่มขึ้น 35% การสูญเสียการผลิตรายวันของเหมืองลดลงประมาณ 1,200 เหรียญสหรัฐ

2. อายุการใช้งานของอุปกรณ์ขยายออกไปอย่างมาก: ตัวต้านทานเบรกเปลือกอลูมิเนียมป้องกันการกัดกร่อนในตัวมีอายุการใช้งาน 3 ปี เมื่อเทียบกับตัวต้านทานเปลือกพลาสติกรุ่นก่อนซึ่งล้มเหลวภายใน 3 เดือน ค่าบำรุงรักษาทดแทน IGBT และ BMS ลดลง 78%;

3. อัตราการจัดส่งที่ผ่านการรับรองของตู้เก็บพลังงานที่ผลิตเองถึง 100%: การทดสอบโหลด DC + RLC มาตรฐานช่วยลดฉลากเสมือนความจุและอันตรายที่ซ่อนอยู่ในความไม่สมดุลสามเฟส การร้องเรียนการส่งคืนลูกค้าเป็นศูนย์ภายใน 12 เดือนหลังการส่งมอบโครงการ

4. การรับประกันการบำรุงรักษาที่ปลอดภัย: โหลดการคายประจุแบบเคลื่อนที่จะรับรู้ถึงการปล่อยไฟฟ้าแรงสูงตกค้างอัตโนมัติ แก้ปัญหาความเสี่ยงไฟฟ้าช็อตได้อย่างสมบูรณ์ในระหว่างการยกเครื่องตู้ ESS ไม่มีอุบัติเหตุด้านความปลอดภัยเกิดขึ้นนับตั้งแต่เริ่มดำเนินการโครงการ

5.2 ผลลัพธ์ผลประโยชน์ทางเศรษฐกิจและเชิงพาณิชย์

1. การเติบโตของรายได้จากการผลิตของลูกค้า: การขุดเจาะอย่างต่อเนื่องตลอด 24 ชั่วโมงทำให้มีกำไรจากการขุดเพิ่มขึ้นต่อเดือนประมาณ 32,000 เหรียญสหรัฐ

2. ความสามารถในการแข่งขันของแบรนด์ลูกค้าดีขึ้น: โซลูชันการจับคู่การทดสอบและการป้องกันความปลอดภัย ESS ที่สมบูรณ์ช่วยให้ลูกค้าได้รับคำสั่งซื้อการจัดเก็บพลังงานการขุดใหม่ 3 รายการในอินเดียใต้ภายในครึ่งปี

3. การนำเสนอคุณค่าที่ปรับขนาดได้: โซลูชันการจับคู่โหลดนี้เป็นโครงการ ESS ในการทำเหมืองนอกโครงข่ายมาตรฐาน การขจัดจุดสูงสุดของอุตสาหกรรม และการรวมพื้นที่จัดเก็บ PV เชิงพาณิชย์ ซึ่งได้รับการนำไปใช้อย่างกว้างขวางโดยผู้รวบรวมระบบกักเก็บพลังงานในเอเชียตะวันออกเฉียงใต้ ละตินอเมริกา และตะวันออกกลาง

5.3 การตระหนักถึงผลประโยชน์หลัก

1.  รับประกันการยอมรับการเชื่อมต่อกริดที่ประสบความสำเร็จ

ผ่านการทดสอบจำลองที่แม่นยำโดยใช้ Load Bank ระบบกักเก็บพลังงานประสบความสำเร็จในการตรวจสอบประสิทธิภาพหลักๆ เช่น การเชื่อมต่อโครงข่ายแบบหลายยูนิตและสวิตช์นอกโครงข่าย การจ่ายกระแสไฟเต็ม และการตอบสนองต่อสัญญาณรบกวนของโครงข่าย ผ่านการทดสอบการยอมรับการเชื่อมต่อโครงข่ายเรียบร้อยแล้ว และได้เริ่มดำเนินการอย่างเป็นทางการ

2. การลดต้นทุนด้านพลังงานของบริษัท

หลังจากการทดสอบเดินเครื่อง ระบบช่วยให้ลูกค้าสามารถผลิตพลังงานไฟฟ้าได้ในระยะยาวและมีเสถียรภาพ ซึ่งช่วยลดต้นทุนด้านพลังงานที่เกี่ยวข้องกับกิจกรรมการผลิตและการดำเนินงานของโรงงานได้อย่างมีประสิทธิภาพ ด้วยการใช้การเก็งกำไรในหุบเขาสูงสุด ระบบกักเก็บพลังงานได้อำนวยความสะดวกในการขยายขีดความสามารถของหม้อแปลงรอง ซึ่งจะเป็นการเพิ่มความสามารถในการรับน้ำหนัก

3. การตรวจสอบความจุไฟฟ้าสำรองฉุกเฉิน

ระบบมีสวิตช์แบบขนานและนอกกริดหลายยูนิตสำหรับพลังงานสำรอง โดยมีระยะเวลาสำรอง 30 นาที และความจุสำรองรวม 287.5 กิโลวัตต์ชั่วโมง สามารถจ่ายไฟที่เสถียรให้กับปั๊มดับเพลิงและอุปกรณ์ไฟฟ้าดับเพลิงอื่นๆ ได้หลายตัว ทดแทนเครื่องกำเนิดไฟฟ้าดีเซลแบบเดิมที่ใช้เพื่อการดับเพลิง

4. การตรวจสอบความถูกต้องของรูปแบบการดำเนินงานของ Light-Asset

ด้วยโมเดล 'การเช่าอุปกรณ์และบริการระดับมืออาชีพ' ลูกค้าจะไม่ต้องแบกรับภาระต้นทุนการซื้ออุปกรณ์ที่สูง การบำรุงรักษาระยะยาว และความเสี่ยงของความล้าสมัยทางเทคโนโลยี ทำให้พวกเขามุ่งความสนใจไปที่ทรัพยากรที่มีจำกัดไปที่ธุรกิจหลักของตนได้ ตู้บรรทุกสินค้าแต่ละตู้มีอัตราการใช้ประโยชน์สูง ซึ่งช่วยลดการใช้วัตถุดิบ เช่น โลหะ ซึ่งสอดคล้องกับหลักการพัฒนาอุตสาหกรรมพลังงานสีเขียว

5.4 มูลค่าโครงการระยะยาว กรณีนี้จะตรวจสอบค่าการใช้งานหลักสามค่าของอุปกรณ์โหลดในตู้เก็บพลังงานเชิงพาณิชย์และอุตสาหกรรมอย่างครบถ้วน ได้แก่ ตัวต้านทานเบรกในตัวเป็นเกราะป้องกันความปลอดภัย โหลดที่ตั้งโปรแกรมได้จากโรงงานเป็นเครื่องมือตรวจสอบคุณภาพออฟไลน์ โหลดตัวต้านทานแบบเคลื่อนที่เป็นการปฏิบัติงานนอกสถานที่และเสริมการบำรุงรักษา

โดยให้ข้อมูลอ้างอิงการจับคู่โหลดที่เป็นมาตรฐานโดยสมบูรณ์สำหรับโครงการจัดเก็บพลังงาน C&I ประเภทตู้คอนเทนเนอร์ทั้งหมด ซึ่งมีการอ้างถึงอย่างกว้างขวางในเอกสารการเสนอราคาด้านวิศวกรรมการจัดเก็บพลังงานในต่างประเทศ และบทความด้านเทคนิคในอุตสาหกรรมของ Google

6.การเลือกอุปกรณ์โหลดสำหรับสถานการณ์การจัดเก็บพลังงานเชิงพาณิชย์และอุตสาหกรรมที่แตกต่างกัน1.

1.ระบบจัดเก็บพลังงานออลอินวันเชิงพาณิชย์และอุตสาหกรรมขนาดเล็ก (50–200 kWh) ส่วนประกอบภายใน: โมดูลปล่อยตัวต้านทานเบรกอะลูมิเนียมเคสขนาดเล็กซีรีส์ 40/70 W อุปกรณ์ทดสอบสายการผลิต: โหลดอิเล็กทรอนิกส์ DC พลังงานต่ำ, โหลด AC RLC เฟสเดียว

2.ระบบจัดเก็บพลังงานแบบคอนเทนเนอร์มาตรฐาน (500 kWh–2 MWh) ส่วนประกอบในตัว: โหลดแบงค์กำลังสูงที่จ่ายไฟสูงประกอบด้วยตัวต้านทานกำลังหลายชุดที่เชื่อมต่อแบบขนาน อุปกรณ์ทดสอบสายการผลิต: โหลดแบงค์ DC ระดับเมกะวัตต์, โหลดที่ตั้งโปรแกรมได้ RLC สามเฟสกำลังสูง

3. ไซต์การขุด / ตู้เก็บพลังงานนอกกริดกลางแจ้ง ส่วนประกอบในตัว: ตัวต้านทานการเบรกที่ได้รับการจัดอันดับ IP, พิกัดกลางแจ้ง, ทนต่อการกัดกร่อนและกันน้ำ การสนับสนุนในสถานที่: โหลดแบงค์ต้านทานกำลังสูงแบบเคลื่อนที่สำหรับการกระจายพลังงานในระยะยาวและการตรวจสอบกำลังการผลิตประจำปี

4.ระบบจัดเก็บพลังงานการชาร์จเซลล์แสงอาทิตย์แบบรวมในตัว ส่วนประกอบในตัว: ตัวต้านทานเบรกแบบคายประจุเฉพาะสำหรับการชาร์จแบบ DC อย่างรวดเร็ว ออกแบบมาเพื่อทนต่อไฟกระชากแรงดันสูงที่เกิดจากการขาดการเชื่อมต่อกะทันหันที่จุดชาร์จ การทดสอบที่รองรับ: โหลดการจำลองการชาร์จเร็ว DC + การทดสอบการเชื่อมต่อกริด โหลด RLC

คำถามที่พบบ่อย

คำถามที่ 1: เหตุใดตู้เก็บพลังงานสำหรับใช้ในเชิงพาณิชย์และอุตสาหกรรมจึงต้องติดตั้งตัวต้านทานดิสชาร์จเบรก

ตอบ: การตัดไฟ การปิดอุปกรณ์ และการสร้าง PV ส่วนเกินสามารถผลิตพลังงานหมุนเวียนไฟฟ้าแรงสูงได้ ตัวต้านทานการคายประจุจะกระจายพลังงานส่วนเกินนี้อย่างรวดเร็ว ปกป้อง PCS และโมดูลแบตเตอรี่จากการพังทลายของแรงดันไฟฟ้าสูง เป็นส่วนประกอบสำคัญสำหรับความปลอดภัยในการจัดเก็บพลังงาน

Q2: อุปกรณ์โหลดประเภทใดที่จำเป็นสำหรับการทดสอบโรงงานกักเก็บพลังงาน?

ตอบ: DC electronic Load Bank ใช้สำหรับการทดสอบชุดแบตเตอรี่ ในขณะที่โหลด AC แบบตั้งโปรแกรม RLC แบบสามเฟสใช้สำหรับการทดสอบประสิทธิภาพการเชื่อมต่อกริดของ PCS อุปกรณ์ทั้งสองประเภทนี้เมื่อใช้งานร่วมกันจะผ่านการทดสอบการยอมรับจากโรงงานสำหรับระบบกักเก็บพลังงานอย่างเต็มรูปแบบ

คำถามที่ 3: จำเป็นต้องมีอุปกรณ์โหลดเพิ่มเติมสำหรับการจัดเก็บพลังงานนอกโครงข่ายในพื้นที่เหมืองแร่หรือไม่?

ก. ใช่. มอเตอร์เจาะเหมืองแร่สร้างพลังงานหมุนเวียนจำนวนมาก เมื่อแบตเตอรี่ชาร์จเต็มแล้ว โหลดความต้านทานแบบเคลื่อนที่ภายนอกจะถูกใช้เพื่อกระจายพลังงานอย่างต่อเนื่อง ดังนั้นจึงป้องกันการปิดระบบกักเก็บพลังงานด้วยแรงดันไฟฟ้าเกินบ่อยครั้ง

Q4:เหตุใด Load Bank จึงจำเป็นสำหรับระบบกักเก็บพลังงาน

(1) การควบคุมคุณภาพก่อนจัดส่ง: ก่อนที่ตู้เก็บพลังงานจะออกจากโรงงาน จะต้องผ่านการทดสอบโหลดเต็มกำลังโดยใช้ตู้โหลดเพื่อตรวจสอบว่าสามารถทำงานได้อย่างเสถียรที่กำลังไฟพิกัด ดังนั้น จึงมั่นใจได้ว่าผลิตภัณฑ์ที่ส่งมอบให้กับลูกค้าเป็นไปตามมาตรฐานที่กำหนด

(2) การทดสอบการยอมรับนอกสถานที่: เมื่อติดตั้งตู้เก็บพลังงานที่ไซต์งานแล้ว ตู้โหลดจะต้องจำลองโหลดจริงสำหรับการทดสอบการเชื่อมต่อโครงข่าย ตรวจสอบประสิทธิภาพการทำงานจริงภายใต้สภาวะการทำงานต่างๆ และรับรองว่าโครงการผ่านการทดสอบการยอมรับได้อย่างราบรื่น

(3) การบำรุงรักษาและการตรวจสอบสภาพตามปกติ: ในระหว่างการทำงานของระบบ การตรวจสอบประสิทธิภาพเป็นประจำโดยใช้ตู้โหลดช่วยให้สามารถตรวจจับปัญหาต่างๆ ได้ทันเวลา เช่น อายุของแบตเตอรี่และประสิทธิภาพของระบบที่ลดลง ดังนั้นจึงป้องกันปัญหาก่อนที่จะเกิดขึ้น
