อุปกรณ์ต้านทานการเบรกสำหรับแท่นขุดเจาะบ่อ

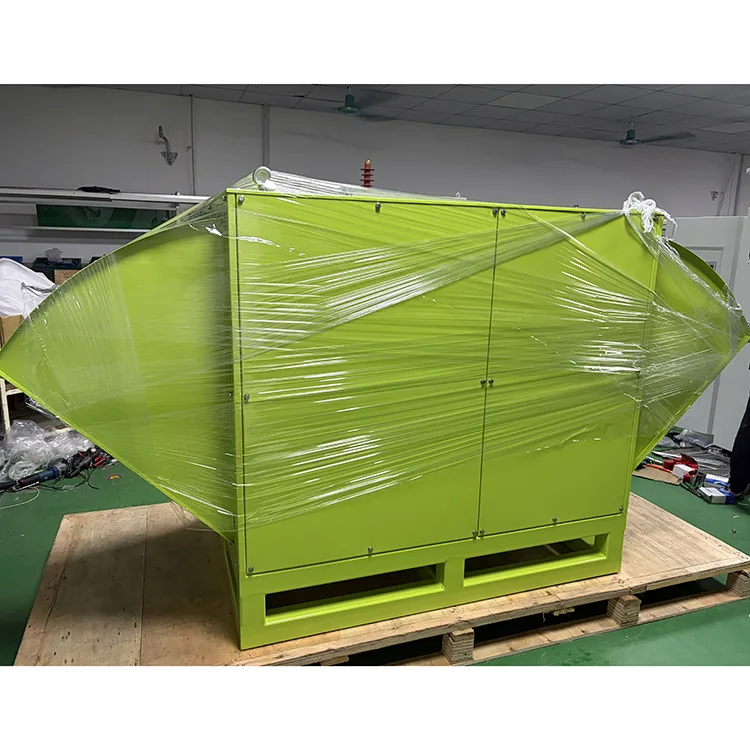

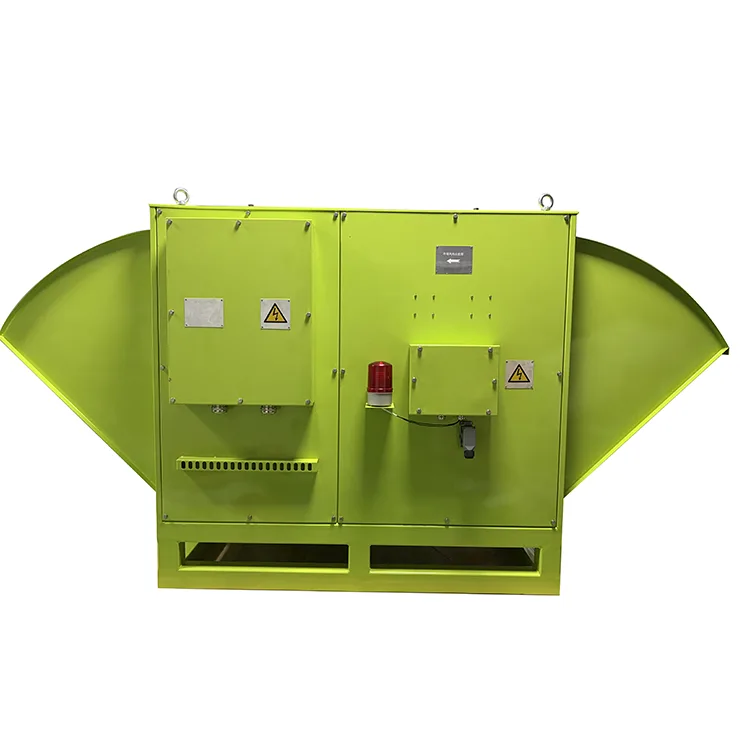

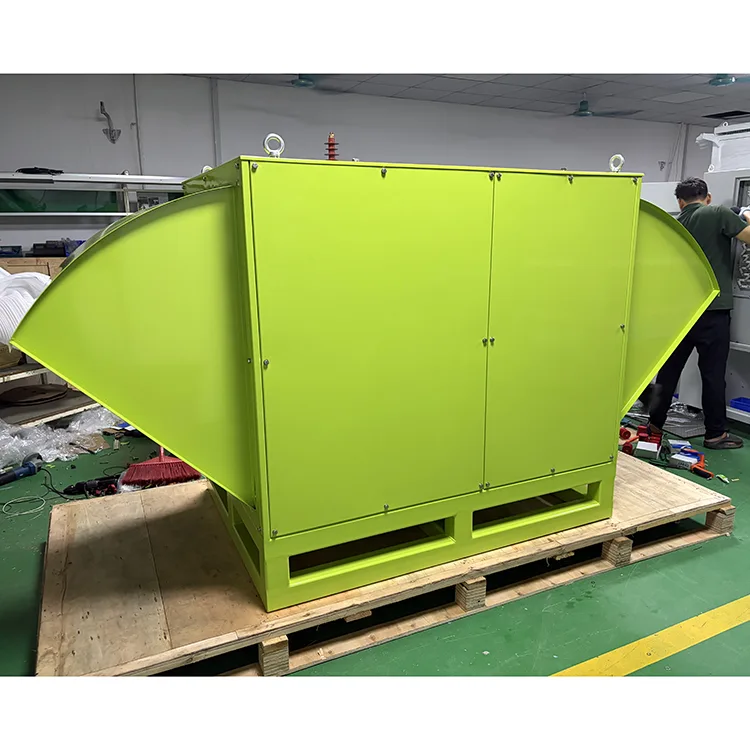

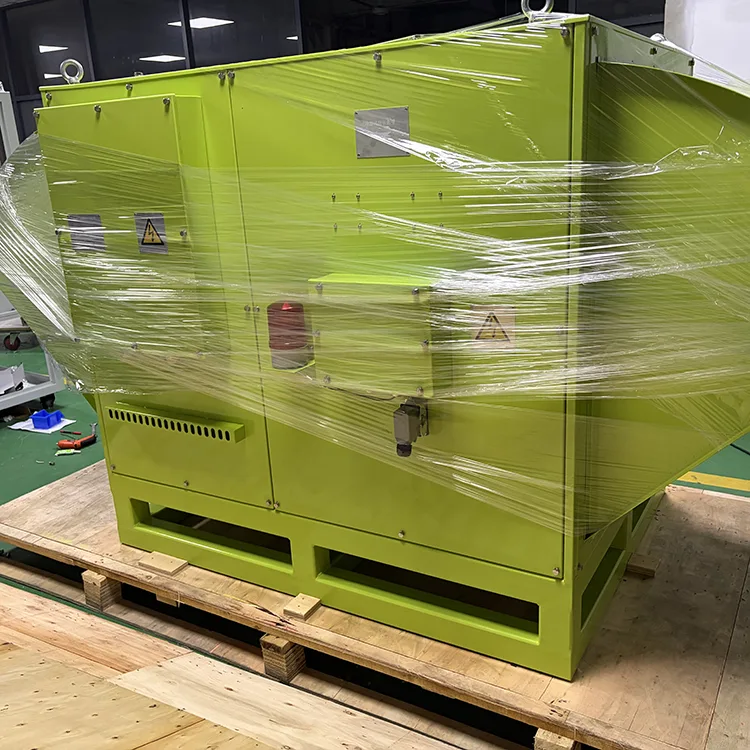

อุปกรณ์ต้านทานการเบรก RSTO‑500kW‑2R×6‑IP23 สำหรับแท่นขุดเจาะบ่อเป็นตัวต้านทานการเบรกกำลังสูงที่พัฒนาโดย Guangdong Ruisite Electric Co., Ltd. โดยเฉพาะสำหรับระบบเบรกตัวแปลงความถี่ของตัวขับเคลื่อนไฟฟ้าบนแท่นขุดเจาะบ่อ ความต้านทานพิกัดคือ 2Ω × 6 (ที่ 20°C) กำลังพิกัด 500 kW และแรงดันไฟฟ้าขณะทำงานสูงสุด DC 690 V

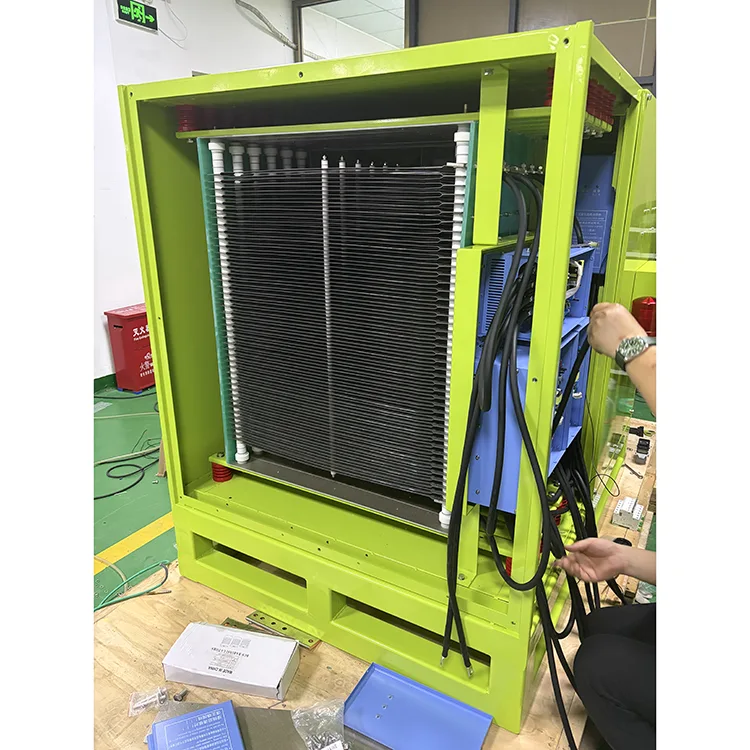

ชิ้นส่วนต้านทานทำจากโลหะผสมนิกเกิล-โครเมียมที่มีความเสถียร และฉนวนใช้เซรามิกอลูมินาประสิทธิภาพสูงและมีอุณหภูมิสูง จึงรับประกันความน่าเชื่อถือและความทนทานภายใต้สภาวะที่รุนแรง อุปกรณ์นี้ติดตั้งพัดลมไหลตามแนวแกน T60‑No.5 สองตัว (ตัวละ 5 kW / 380 V / 50 Hz) ติดตั้งในแนวนอนพร้อมระบบระบายความร้อนด้วยลมอิสระ อากาศเย็นเข้ามาจากด้านหนึ่ง ผ่านพัดลมตามแนวแกนและเซลล์ตัวต้านทาน และออกทางทางออก

อุปกรณ์นี้เหมาะสำหรับสภาพแวดล้อมที่ปราศจากมีเทนหรือก๊าซไวไฟ/ระเบิด ก๊าซที่มีฤทธิ์กัดกร่อน ก๊าซที่สร้างความเสียหายให้กับฉนวน ฝุ่นที่เป็นสื่อกระแสไฟฟ้า หรือฝุ่นที่ติดไฟได้ ทำงานที่ระดับความสูงสูงสุด 1,000 ม. อุณหภูมิแวดล้อมตั้งแต่ –45°C ถึง +50°C และความชื้นสัมพัทธ์สูงสุด 95%

การใช้และการบำรุงรักษารายวัน:

เนื่องจากเป็นอุปกรณ์ที่สร้างความร้อนสูง การใช้งานและการบำรุงรักษาในแต่ละวันอย่างเหมาะสมจึงเกี่ยวข้องโดยตรงกับอายุการใช้งานและความปลอดภัยในการปฏิบัติงาน

ก่อนเริ่มแต่ละครั้ง:

ต้องเปิดเครื่องช่วยหายใจเป็นเวลา 15 นาทีก่อนสตาร์ทเครื่องเพื่อไล่ความชื้นหรือความชื้นที่สะสมออก หลังจากที่อุปกรณ์หยุด พัดลมระบายอากาศจะต้องทำงานต่อไปอีก 15 นาทีเพื่อให้แน่ใจว่าตัวต้านทานได้รับการระบายความร้อนอย่างเพียงพอ เพื่อป้องกันไม่ให้อากาศร้อนไหลย้อนกลับและสร้างความเสียหายให้กับอุปกรณ์ไฟฟ้าอื่นๆ ห้ามใช้งานตัวต้านทานเบรกโดยที่ไม่มีพัดลมทำงาน

แนวปฏิบัติด้านความปลอดภัยระหว่างการทำงาน:

- ห้ามวางวัตถุไวไฟหรือวัตถุระเบิดไว้ใกล้อุปกรณ์

- หลีกเลี่ยงการสัมผัสโดยตรงกับตัวต้านทานในสถานะการทำงาน เว้นแต่จะมีการป้องกันความปลอดภัยเพียงพอ

- ช่องระบายอากาศไม่ควรหันไปทางคนเดินเท้าเพื่อป้องกันการบาดเจ็บจากกระแสลมอุณหภูมิสูง

- อุปกรณ์ต้องมีพื้นที่ระบายอากาศเพียงพอและไม่มีสิ่งกีดขวาง โดยควรอยู่ในตู้แยกต่างหาก

ข้อมูลสำคัญเกี่ยวกับการบำรุงรักษาตามปกติ:

- ต้องตรวจสอบและทำความสะอาดตัวกรองละอองเกลือทุกเดือน เปลี่ยนไส้กรองทันทีหากพบว่ามีการอุดตัน มิฉะนั้นแถบตัวต้านทานอาจร้อนเกินไปและไหม้ได้

- ควรมีการตรวจสอบและบำรุงรักษาอย่างครอบคลุมอย่างน้อยปีละครั้ง รวมถึงการทำความสะอาดฝุ่นภายใน การตรวจสอบสายไฟ การขันสลักเกลียวที่หลวม และการตรวจสอบความเสียหายของตัวต้านทาน

- ตรวจสอบการเชื่อมต่อขั้วต่อเป็นประจำเพื่อดูการหลวมและสายเคเบิลว่ามีอายุการใช้งานหรือความเสียหายหรือไม่

- ใช้ลมอัดเป็นระยะเพื่อทำความสะอาดกรอบตัวต้านทานและส่วนประกอบกระจายความร้อน

ขั้นตอนการยกเครื่อง:

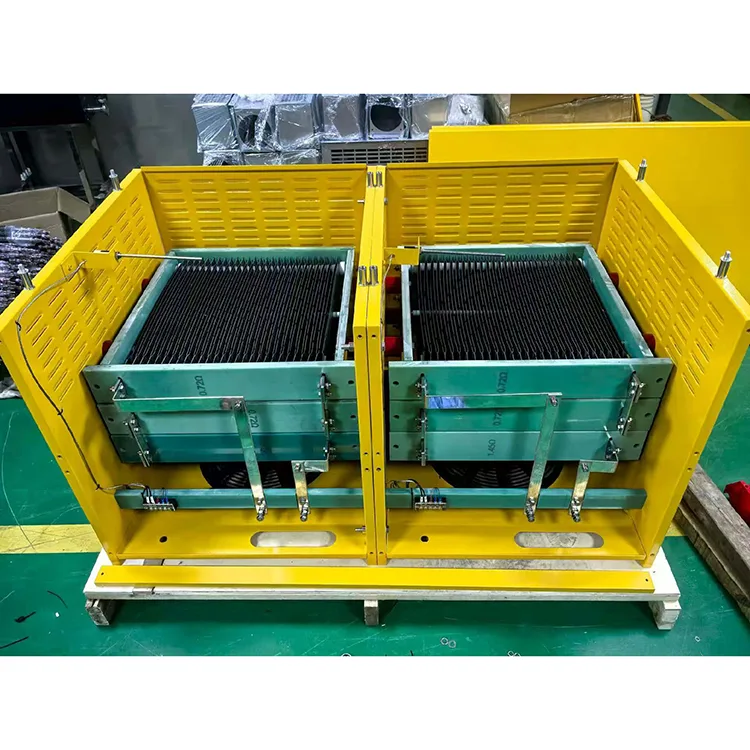

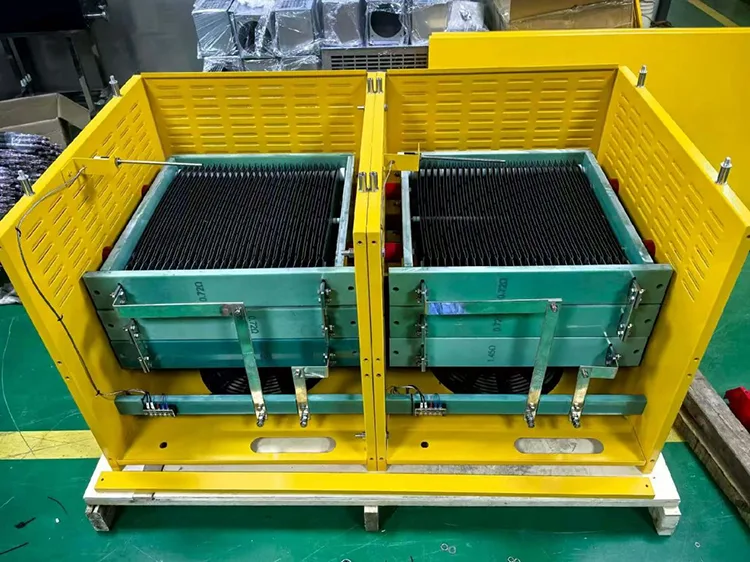

ในระหว่างการยกเครื่อง ให้ถอดชุดประกอบทั้งหมดออกและวางไว้อย่างแน่นหนา แยกตู้ตัวต้านทานออกจากพัดลม เมื่อแยกชิ้นส่วนตู้ตัวต้านทาน ขั้นแรกให้ถอดแผ่นปิดทั้งหมดและแท่งทองแดงที่เชื่อมต่ออยู่ จากนั้นถอดน็อตยึดสำหรับเซลล์ตัวต้านทานออกจากบนลงล่าง แยกเซลล์เพื่อทำความสะอาดและตรวจสอบ และเปลี่ยนชิ้นส่วนที่เสียหาย หลังการบำรุงรักษา ให้ใช้เมกะโอห์มมิเตอร์ 1000 V เพื่อวัดความต้านทานของฉนวนระหว่างแถบตัวต้านทานกับกราวด์ (ต้องเท่ากับ ≥ 50 MΩ) และทำการทดสอบความแข็งแรงของไดอิเล็กทริกที่ 4500 V / 50 Hz เป็นเวลาหนึ่งนาที (ไม่มีการพังทลายหรือวาบไฟตามผิว)

คำถามที่พบบ่อย

คำถามที่ 1: จุดประสงค์ของอุปกรณ์ต้านทานการเบรกสำหรับแท่นขุดเจาะบ่อคืออะไร

ตอบ: เมื่อมอเตอร์ที่ขับเคลื่อนด้วยตัวแปลงความถี่ทำงานในโหมดเบรกแบบจ่ายซ้ำ (ระหว่างการลดความเร็วหรือการเบรก) พลังงานจลน์ของระบบขับเคลื่อนจะถูกป้อนกลับไปยังดีซีลิงค์ ส่งผลให้แรงดันไฟฟ้ากระแสตรงเพิ่มขึ้น ตัวต้านทานเบรกจะกระจายพลังงานที่สร้างใหม่นี้เป็นความร้อน ช่วยป้องกันแรงดันไฟฟ้าเกินของบัส DC และปกป้องคอนเวอร์เตอร์และเซมิคอนดักเตอร์กำลังจากความเสียหาย

คำถามที่ 2: ฉันควรทำอย่างไรหากระบบควบคุมอุณหภูมิทำงานผิดพลาด?

ตอบ: ตรวจสอบว่าสวิตช์อุณหภูมิผิดปกติหรือไม่ และเปลี่ยนใหม่หากจำเป็น ตรวจสอบการเดินสายไฟฟ้าเพื่อหาปัญหาด้วย เซ็นเซอร์วัดอุณหภูมิของอุปกรณ์อยู่บนฝาครอบแถบตัวต้านทาน โดยมีจุดที่ตั้งไว้ที่ 280°C (±5%) เมื่ออุณหภูมิของตัวต้านทานถึงค่านี้ สวิตช์อุณหภูมิจะทำงานและส่งสัญญาณแจ้งเตือน

คำถามที่ 3: ปัจจัยอะไรที่ส่งผลต่ออายุการใช้งานของตัวต้านทานเบรก?

ตอบ: ปัจจัยหลักคือสภาวะการระบายความร้อน อุณหภูมิโดยรอบ ความถี่ในการเบรก และการจับคู่พิกัดกำลัง หากกำลังไฟพิกัดของตัวต้านทานต่ำเกินไปสำหรับความต้องการพลังงานเบรกจริง ตัวต้านทานจะเกิดการโอเวอร์โหลดและร้อนเกินไปอย่างต่อเนื่อง ส่งผลให้อายุการใช้งานสั้นลงอย่างมาก การระบายอากาศที่ไม่ดีเป็นสาเหตุหลักประการหนึ่งของความเหนื่อยหน่ายของตัวต้านทาน

คำถามที่ 4: ทำไมอุณหภูมิของตัวต้านทานจึงเพิ่มขึ้นเร็วเกินไป?

ตอบ: สาเหตุที่พบบ่อย ได้แก่: ช่องอากาศเข้าหรือทางออกถูกปิดกั้น (การระบายความร้อนไม่ดี) การลัดวงจรเฉพาะที่ของแถบตัวต้านทาน (เนื่องจากสิ่งแปลกปลอมหรือชิ้นส่วนเซรามิกที่เสียหาย) หรือพัดลมทำงานล้มเหลว / แรงดันอากาศไม่เพียงพอ ขั้นแรกให้ตรวจสอบระบบระบายอากาศและทำความเย็น จากนั้นตรวจสอบเซลล์ตัวต้านทานด้วยตนเอง

คำถามที่ 5: ฉันจะกำหนดค่าความต้านทานที่ถูกต้องได้อย่างไร?

ตอบ: กฎพื้นฐานคือกระแสที่ไหลผ่านตัวต้านทานเบรกจะต้องไม่เกินความจุเอาต์พุตสูงสุดของตัวสับเบรก ความต้านทานที่ต่ำเกินไปทำให้เกิดกระแสเบรกมากเกินไป ซึ่งอาจสร้างความเสียหายให้กับชอปเปอร์ได้ แรงต้านที่สูงเกินไปส่งผลให้แรงบิดในการเบรกไม่เพียงพอและการชะลอความเร็วไม่ดี ควรเลือกค่าความต้านทานที่เหมาะสมโดยการรักษาแรงบิดในการเบรกและต้นทุนของระบบให้สมดุล ขณะเดียวกันก็อยู่ภายในขีดจำกัดกระแสไฟที่ปลอดภัยเสมอ

กรณีการใช้งานจริง

กรณีที่ 1: การรองรับการเบรกแบบแปลงความถี่สำหรับเครนโครงสำหรับตั้งสิ่งของในท่าเรือ (สถานการณ์การเบรกความถี่สูงที่รับภาระหนัก)

เครนขาสูงขนาด 16 ตันของตู้คอนเทนเนอร์เดิมใช้ตัวต้านทานการเบรกแบบแยกส่วน การสัมผัสฝุ่นจำนวนมากในสภาพแวดล้อมกลางแจ้งทำให้เกิดการลัดวงจรของตัวต้านทานทุกเดือน โดยมีเวลาหยุดทำงานมากกว่า 2 ชั่วโมงต่อการซ่อมแซมซึ่งขัดขวางประสิทธิภาพในการโหลด/ขนถ่ายอย่างรุนแรง หลังจากเปลี่ยนมาใช้หน่วยตัวต้านทานเบรกแบบรวม Ruisite แล้ว:

ท่ออากาศแบบปิดพัดลมคู่พร้อมช่องเก็บฝุ่นในตัวช่วยลดการสะสมของฝุ่นได้ถึง 70% และลดความถี่ในการบำรุงรักษาจากรายเดือนเป็นรายไตรมาส

หน้าสัมผัสสัญญาณเตือนแบบพาสซีฟจะเชื่อมต่อกับระบบควบคุมส่วนกลางของหน้าจอแสดงค่าน้ำหนักเพื่อส่งคำเตือนล่วงหน้าเกี่ยวกับการลัดวงจรของตัวต้านทานและความร้อนสูงเกินไป ช่วยลดการปิดระบบกะทันหันโดยไม่ได้วางแผนโดยสิ้นเชิง

ตัวเชื่อมต่อ 10 พินมาตรฐานช่วยให้สามารถบำรุงรักษาได้อย่างอิสระโดยทีมงานปฏิบัติการนอกสถานที่โดยไม่ต้องใช้ช่างไฟฟ้ามืออาชีพ ซึ่งช่วยลดต้นทุนการบำรุงรักษารายปีได้ 45% ผลตอบรับจากลูกค้า: การออกแบบตู้แบ่งพาร์ติชันแบบรวมช่วยแก้ปัญหาปัญหาไฟฟ้าลัดวงจรที่เกิดจากฝุ่นได้อย่างสมบูรณ์ และฟังก์ชันการเชื่อมโยงสัญญาณเตือนช่วยลดการสูญเสียเวลาหยุดทำงานได้อย่างมาก

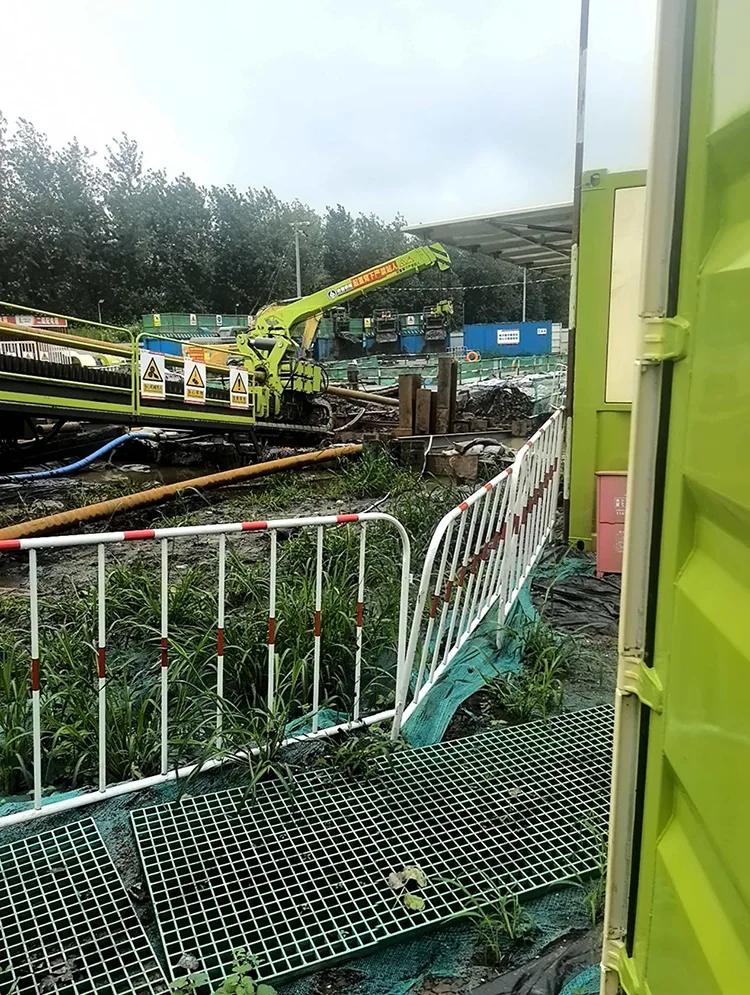

กรณีที่ 2: ท่อส่งน้ำมันและก๊าซข้ามแม่น้ำหวู่ฮั่นโหลดการทดสอบการขุดเจาะทิศทางแนวนอนสถานที่ก่อสร้าง

โครงการนี้เป็นของบริษัท Sinopec Zhongyuan Oil Construction Engineering Co., Ltd. ซึ่งเป็นสถานที่ก่อสร้างข้ามท่อส่งน้ำมันในอู่ฮั่น แท่นขุดเจาะทิศทางแนวนอนขนาดใหญ่ต้องใช้เวลาในการตรวจจับโหลดเต็มอย่างต่อเนื่องเป็นเวลานานก่อนที่จะข้ามแม่น้ำ ก่อนหน้านี้มีการใช้อุปกรณ์โหลดแบบกระจายที่ไซต์งาน โดยมีข้อเสียอย่างเห็นได้ชัด: เคลื่อนย้ายได้ยากบนโครงเหล็กชั่วคราว สายไฟยุ่งเหยิง ประสิทธิภาพการกันน้ำและการกระจายความร้อนไม่ดีในสภาพแวดล้อมริมแม่น้ำที่ชื้น หลังจากปรับใช้แบตเตอรีโหลด AC แบบรวมของเราแล้ว ข้อดีหลักๆ มีดังนี้: 

รูรถยกในตัวและโครงสร้างตัวดึงยก การออกแบบเครื่องจักรทั้งหมดขนาดกะทัดรัด สะดวกในการขนส่งผ่านโครงเหล็กชั่วคราวแคบ ๆ บนพื้นที่ก่อสร้างริมน้ำ 

การป้องกันลูกโซ่ตรวจจับควันแบบอิสระ + โปรแกรมขนถ่ายไฟฟ้าเกิน/กระแสเกินอัตโนมัติแบบหลายขั้นตอน ปรับให้เข้ากับแหล่งจ่ายไฟที่ไม่เสถียรของตู้จ่ายไฟสำหรับการก่อสร้างชั่วคราวในพื้นที่เปียกริมแม่น้ำหวู่ฮั่น หลีกเลี่ยงความเสียหายต่อโฮสต์เจาะทิศทางแนวนอนที่มีราคาแพง 

โมดูลบันทึกข้อมูลอัตโนมัติในตัว ส่งออกรายงานการทดสอบที่สมบูรณ์ได้ในคลิกเดียว ตรงตามข้อกำหนดการยื่นข้อมูลการยอมรับของโครงการวิศวกรรมไปป์ไลน์ของ Sinopec อย่างครบถ้วน 

คอนแทคเตอร์ ABB และแกนควบคุม PLC ของ Siemens ประสิทธิภาพการป้องกันการสั่นสะเทือนที่แข็งแกร่ง การทำงานที่เสถียรพร้อมอัตราความล้มเหลวต่ำเป็นพิเศษภายใต้การถ่ายโอนระยะทางสั้นบ่อยครั้งและสภาพไซต์ที่เป็นหลุมเป็นบ่อ

ความคิดเห็นของลูกค้า: ธนาคารโหลดแบบบูรณาการแบบเคลื่อนที่ตรงกับความต้องการทดสอบการก่อสร้างการขุดเจาะทิศทางแนวนอนข้ามแม่น้ำในหวู่ฮั่นอย่างสมบูรณ์แบบ สามารถทำงานได้อย่างเสถียรภายใต้การทดสอบต่อเนื่องแบบเต็มโหลดในระยะยาว ลดระยะเวลาการเตรียมการทดสอบลงอย่างมาก และปรับปรุงความคืบหน้าของการก่อสร้างท่อ

กรณีที่ 3: การจับคู่โหลดน้ำหนักเบาสำหรับสายพานลำเลียงในสายการผลิตแบบอัตโนมัติ

อินเวอร์เตอร์หลายตัวได้รับการจัดเรียงอย่างหนาแน่นในสายการประกอบชิ้นส่วนยานยนต์ซึ่งมีพื้นที่ในสถานที่จำกัด ตัวต้านทานแบบแยกส่วนจะสร้างสายไฟที่ยุ่งเหยิงและข้อผิดพลาดในการเชื่อมต่อบ่อยครั้ง ข้อได้เปรียบหลักของหน่วยรวมนี้:

บูรณาการสูงด้วยรอยเท้าที่เรียบร้อย ความยาวโดยรวม 2,700 มม. ช่วยให้สามารถจัดวางติดผนังได้เป็นหนึ่งเดียว

ขั้วต่อ 10 พินที่ตัดการเชื่อมต่ออย่างรวดเร็วช่วยลดการเดินสายไฟที่กว้างขวางระหว่างการทดสอบการใช้งานและการเปลี่ยนอุปกรณ์ สัญญาณเตือนข้อผิดพลาดจะป้อนเข้า PLC สายการผลิตอย่างสม่ำเสมอ โดยจะหยุดสายการผลิตโดยอัตโนมัติเมื่อมีความผิดปกติของตัวต้านทาน เพื่อป้องกันการชนกันของชิ้นงานและการแตกหัก

ข้อเสนอแนะของอุตสาหกรรม

Ruisite Electric (ปัจจุบันดำเนินงานภายใต้แบรนด์ที่เกี่ยวข้อง) ได้รับเลือกให้เป็นซัพพลายเออร์ส่วนประกอบสนับสนุนโดยผู้ผลิตตัวแปลงความถี่หลายรายในภูมิภาค Pearl River Delta สำหรับการใช้งานต่างๆ เช่น การเบรกของอินเวอร์เตอร์และการจ่ายพลังงาน ลูกค้ารายงานว่ามีอายุการใช้งานยาวนานและมีอัตราความล้มเหลวต่ำ บริษัทได้รับการจัดอันดับเครดิตภาษีสูงสุดมาโดยตลอด และผลิตภัณฑ์ของบริษัทให้บริการอุปกรณ์เสริมสำหรับโครงข่ายไฟฟ้า การขนส่งทางรถไฟ รถโดยสารพลังงานใหม่ ระบบไฟฟ้าชายฝั่ง อุปกรณ์แปลงพลังงาน และอื่นๆ

สรุปข้อดีของผลิตภัณฑ์

1.องค์ประกอบต้านทานโลหะผสมนิกเกิลโครเมียมที่มีความน่าเชื่อถือสูงและฉนวนเซรามิกอลูมินาอุณหภูมิสูงช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงในอุณหภูมิแวดล้อมที่รุนแรงตั้งแต่ –45°C ถึง +50°C

2.การระบายความร้อนที่มีประสิทธิภาพ ระบบบังคับอากาศอิสระพร้อมพัดลมแกนขนาด 5 kW สองตัว ช่วยให้ควบคุมอุณหภูมิได้อย่างมีประสิทธิภาพที่ระดับพลังงานสูง

3.การรับประกันตลอดอายุการใช้งาน ผู้ผลิตให้การสนับสนุนหลังการขายและการจัดหาอะไหล่ตลอดอายุการใช้งาน ภายในระยะเวลาการรับประกัน ข้อบกพร่องที่เกี่ยวข้องกับคุณภาพจะได้รับการซ่อมแซมหรือเปลี่ยนใหม่โดยไม่คิดค่าใช้จ่าย

4. โครงร่างที่ออกแบบมาอย่างดีโครงสร้างการติดตั้งแนวนอนเพื่อการใช้งานและบำรุงรักษาง่าย สามารถใช้ได้กับค่าความต้านทานคงที่หรือปรับได้ตามความต้องการของลูกค้า

การรับรองและการปฏิบัติตามมาตรฐาน

อุปกรณ์ต้านทานการเบรกสำหรับแท่นขุดเจาะบ่อได้รับการรับรองที่เชื่อถือได้และการตรวจสอบการปฏิบัติตามมาตรฐานดังต่อไปนี้:

การรับรองระบบการจัดการคุณภาพ ISO 9001:2015 – โรงงานของเราผ่านการตรวจสอบประจำปีโดยหน่วยงานอิสระภายนอก ระบบการจัดการคุณภาพของเราครอบคลุมกระบวนการทั้งหมด ตั้งแต่การออกแบบและการผลิตไปจนถึงการบริการหลังการขาย

เครื่องหมาย CE – สอดคล้องกับข้อกำหนด EU Low Voltage Directive (LVD) และความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) ทำให้ผลิตภัณฑ์มีคุณสมบัติในการเข้าสู่ตลาด EU

รายงานการทดสอบประเภท – ผลิตภัณฑ์ใหม่ทุกชิ้นผ่านการทดสอบประเภทอย่างครอบคลุมก่อนการผลิตจำนวนมาก รวมถึงการทดสอบความเป็นฉนวน อุณหภูมิที่เพิ่มขึ้น และการทดสอบความต้านทานของฉนวน พร้อมรายงานสำหรับลูกค้าที่ผ่านการรับรองตามคำขอ
